Nuna NORR Handleiding

Gebruikseisen voor kinderen

Dit product is geschikt voor gebruik met kinderen die aan de volgende eisen voldoen:
Naar achteren gericht:
Lengte kind 40cm-105cm/ Gewicht kind ≤18kg

Installatiemodus		Installatie	Ligpositie
Babymodus	Lengte kind 40cm–105cm/Gewicht kind ≤18kg		1-7

Voor gebruik met basis

1. Volgens VN-Reglement nr. 129/03 is het Verbeterd Kinderzitje met basis een Universeel ISOFIX Verbeterd Kinderzitje en moet het worden gemonteerd met behulp van de ISOFIX-aansluitingen.
2. Dit is een "i-Size" (i-Size) Verbeterd Kinderzitje. Het is goedgekeurd volgens VN-Reglement nr. 129, voor gebruik in i-Size-compatibele voertuigzitposities zoals aangegeven door voertuigfabrikanten in de gebruikershandleiding van het voertuig.
3. Raadpleeg bij twijfel de fabrikant van het Verbeterd Kinderzitje of de winkelier.

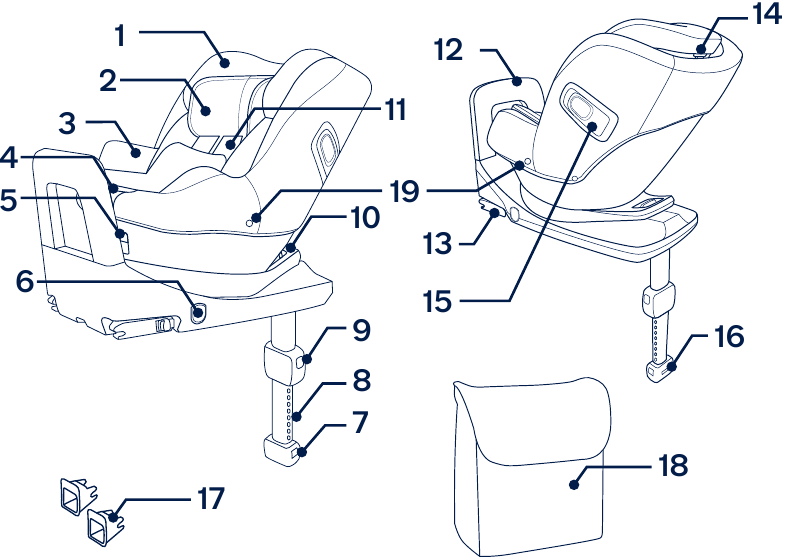

Onderdelenlijst

1. Hoofdsteun
2. Babygedeelte
3. Zitkussen
4. Verstelband
5. Draaibare knop
6. ISOFIX-verstelknop
7. Verstelknop steunpoot
8. Steunpoot
9. Verstelknop steunpoot
10. Verstelknop ligstand
11. Schouderriem
12. Terugslagstang
13. ISOFIX-connector
14. Verstelhendel hoofdsteun
15. Automatisch inschakelende zijdelingse impact
16. Indicator steunpoot
17. ISOFIX-geleiders
18. 2e zitkussen
19. Gesp houder

Productgebruik

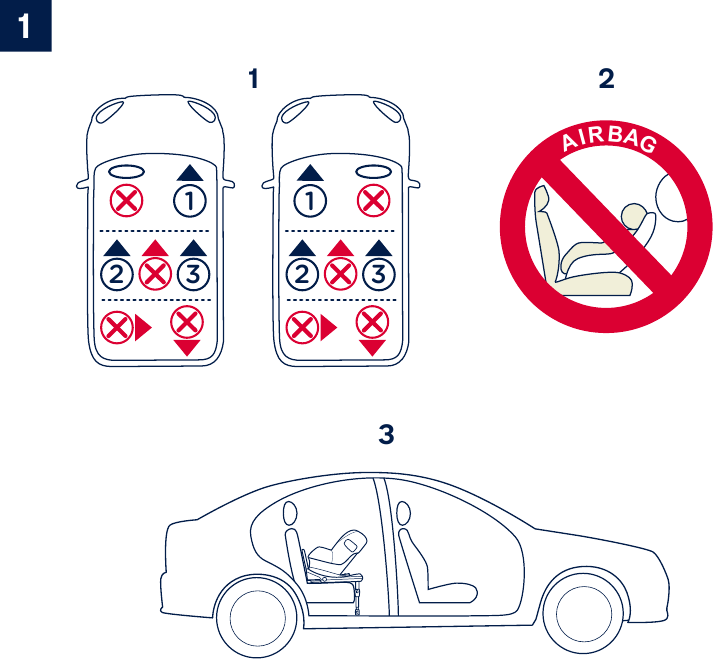

NIET dit verbeterde kinderzitje installeren op voertuigstoelen die zijwaarts of achterwaarts gericht zijn ten opzichte van de bewegingsrichting van het voertuig. (1)-1
NIET de achterwaarts gerichte verbeterde kinderzitjes gebruiken op zitplaatsen waar een actieve frontale airbag is geïnstalleerd. Dit kan leiden tot de dood of ernstig letsel. (1)-2 Raadpleeg de handleiding van de voertuigeigenaar voor meer informatie.
Het wordt aanbevolen dit verbeterde kinderzitje op de achterbank van het voertuig te installeren. (1)-3

Dit verbeterde kinderzitje is geschikt voor voertuigstoelen met i-Size ISOFIX-ankerpunten.

NIET dit verbeterde kinderzitje installeren op voertuigstoelen die tijdens de installatie instabiel zijn.

Installatie

1. Vouw de steunpoot uit het opbergvak.

2. Plaats de ISOFIX-geleiders in de ISOFIX-ankerpunten. (4) De ISOFIX-geleiders kunnen het oppervlak van de autostoel beschermen tegen scheuren. Ze geleiden ook de ISOFIX-connectoren.

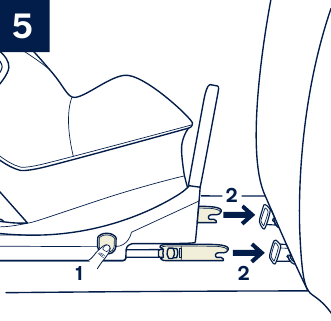

3. Druk op de ISOFIX-verstelknop aan beide zijden van de basis en trek vervolgens de ISOFIX-connectoren eruit.

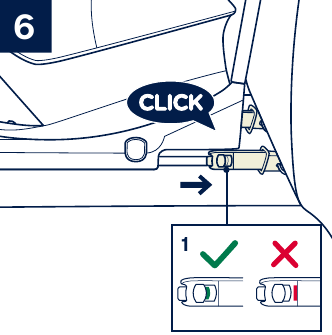

4. Lijn de ISOFIX-connectoren uit met de ISOFIX-geleiders en klik vervolgens beide ISOFIX-connectoren in de ISOFIX-ankerpunten.

   Zorg ervoor dat beide ISOFIX-connectoren stevig zijn bevestigd aan hun ISOFIX-ankerpunten. Er moeten twee hoorbare klikken te horen zijn en de kleuren van de indicatoren op de beide ISOFIX-connectoren moeten volledig groen zijn. (6)-1
   Controleer of het verbeterde kinderzitje veilig is geïnstalleerd door aan beide ISOFIX-connectoren te trekken.
5. Er zijn 9 verstelbare posities voor ISOFIX. Druk op de ISOFIX-ontgrendelknop en duw de basis terug tegen de autostoel totdat deze strak zit.

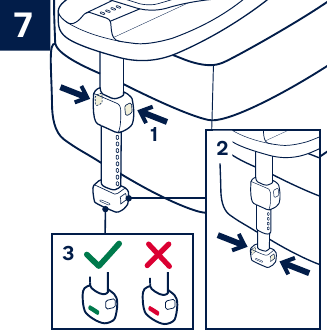

6. Nadat u het verbeterde kinderzitje op de autostoel hebt geplaatst, verlengt u de steunpoot tot aan de vloer. (7) De steunpootindicator geeft groen aan wanneer deze correct is geïnstalleerd, rood betekent dat deze onjuist is geïnstalleerd. (7)-3

   De steunpoot heeft 24 posities. Wanneer de steunpootindicator rood aangeeft, betekent dit dat de steunpoot zich in de verkeerde positie bevindt.
   Zorg ervoor dat de steunpoot veilig is door op de voorkant van het verbeterde kinderzitje te drukken.
   Om de steunpoot in te korten, knijpt u de ontgrendelknop van de steunpoot in en trekt u de steunpoot omhoog.

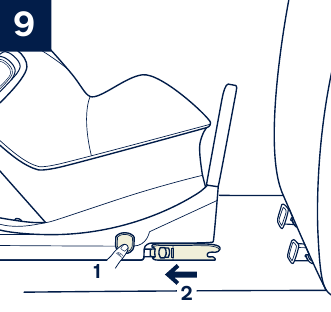

7. Om het verbeterde kinderzitje te verwijderen, drukt u op de ISOFIX-verstelknop (5)-1 en trekt u de basis van de stoel weg. Terwijl u de ISOFIX-ontgrendelknop en het secundaire slot op de ISOFIX-connectoren indrukt, verwijdert u deze uit het voertuig.

8. Druk op de ISOFIX-verstelknop om de ISOFIX op te bergen.


Het volledig gemonteerde verbeterde kinderzitje wordt weergegeven als (10).

Gebruik van automatisch inschakelende zijdelingse impact

Zorg ervoor dat de zijdelingse bescherming is vergrendeld in de open positie voor maximale veiligheid bij een zijdelingse botsing.

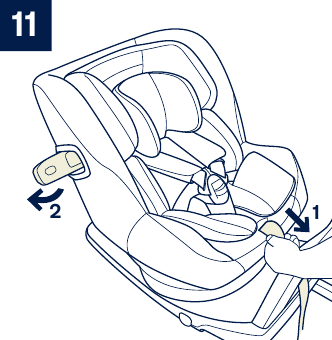

1. Zijdelingse bescherming wordt automatisch geactiveerd wanneer de harnasgesp terug in positie wordt gebracht en het harnas wordt vastgedraaid, beide zijden gaan automatisch open.


   Houd er rekening mee dat het uitvouwen van de zijdelingse beschermingselementen NIET betekent dat het kind al strak genoeg vastzit.

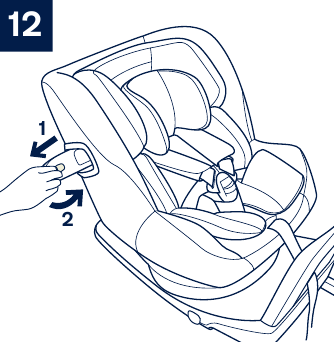

2. De zijdelingse bescherming tegenover de voertuigdeur kan worden gesloten om indien nodig meer zitruimte te creëren. De zijde die zich het dichtst bij de buitenkant van het voertuig bevindt, moet zich altijd in de open positie bevinden.

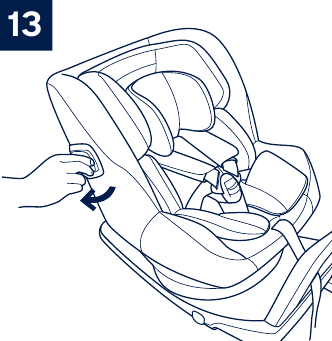

3. De zijdelingse bescherming kan handmatig worden geopend zoals weergegeven op (13).


Verstelling van de hellingshoek

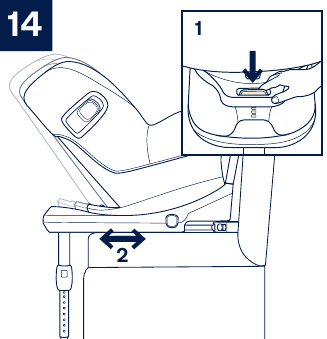

Knijp in de verstelknop voor de hellingshoek (14)-1 om het verbeterde kinderzitje in de juiste positie te zetten. De hellingshoeken worden weergegeven als (14).

Controleer de positie van de steunpoot opnieuw na het verstellen van de hellingshoek.
Er zijn 7 hellingshoeken voor de babymodus.

Alleen achterwaarts gerichte modus

Achterwaarts gericht
Lengte kind 40 cm-105 cm/Gewicht kind ≤ 18 kg
Hellingshoek
Positie 1-7

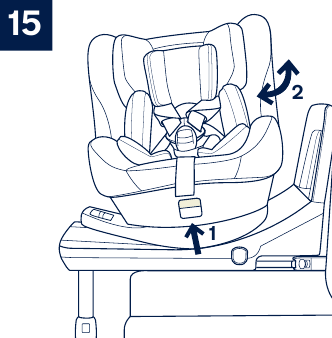

1. Druk op de draaiknop om de stoel naar de achterkant van het voertuig te draaien.

   Zet de stoel in positie 3 tot en met 7 om het draaien te vergemakkelijken.

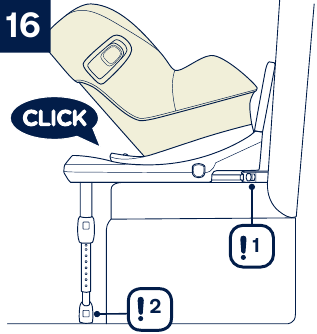

2. Achterwaarts gerichte modus gemonteerd als (16).

   De ISOFIX-connectoren moeten worden bevestigd en vergrendeld op de ISOFIX-ankerpunten. (16)-1
   De steunpoot moet correct zijn geïnstalleerd met een groene indicator. (16)-2

Hoogteverstelling voor hoofdsteun en schoudergordels

Controleer of de schoudergordels op de juiste hoogte zijn ingesteld.

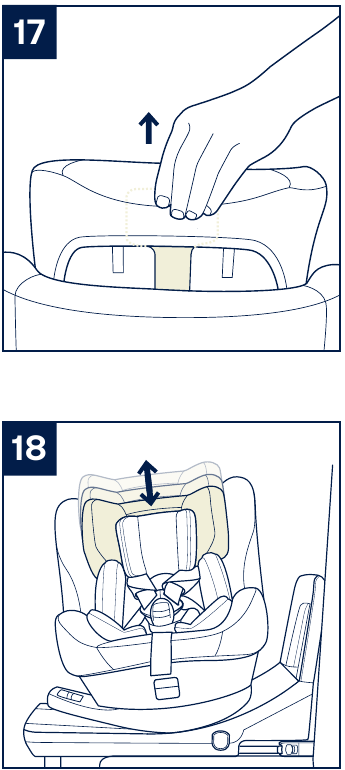

Knijp in de verstelhendel van de hoofdsteun (17) en trek de hoofdsteun omhoog of omlaag totdat deze in een van de 8 posities vastklikt. De posities van de hoofdsteun worden weergegeven als (18).

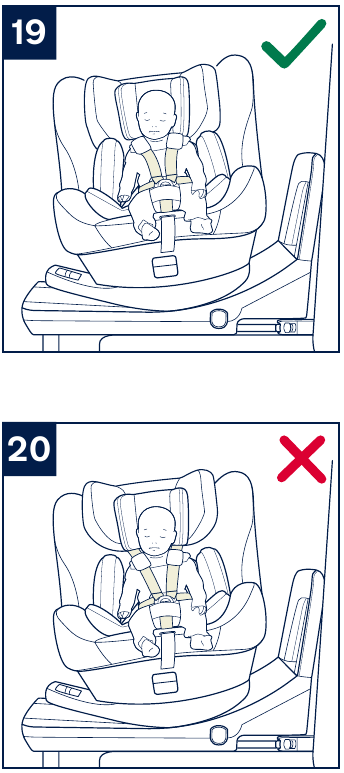

Schoudergordels moeten zich op een hoogte bevinden die het dichtst bij de schouders van uw kind ligt (19), maar niet boven de schouderlijn (20).

Als de schoudergordels niet op de juiste hoogte zijn, kan het kind uit het verbeterde kinderzitje worden geslingerd als er een botsing plaatsvindt.

Kind vastzetten

Draai de stoel naar de zijkant om het gemakkelijker te maken om de baby erin te zetten of eruit te halen. (26) Nadat het kind in de stoel is geplaatst, controleert u of de schoudergordels zich op de juiste hoogte bevinden. Draai de stoel terug en vergrendel deze nadat u de baby hebt vastgezet.

1. Terwijl u op de harnasverstelknop aan de voorkant van het verbeterde kinderzitje drukt, trekt u aan de twee schoudergordels van het verbeterde kinderzitje.

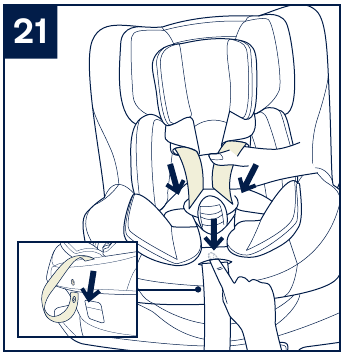

2. Ontgrendel de gesp van de harnassen door op de rode knop te drukken.

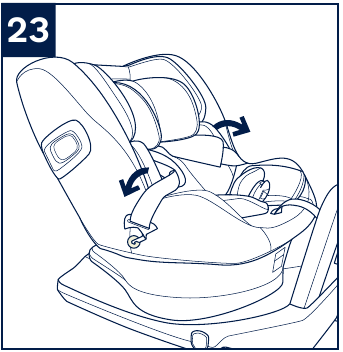

3. Maak de gespen aan beide zijden van de stoel vast om het plaatsen van de baby gemakkelijker te maken.

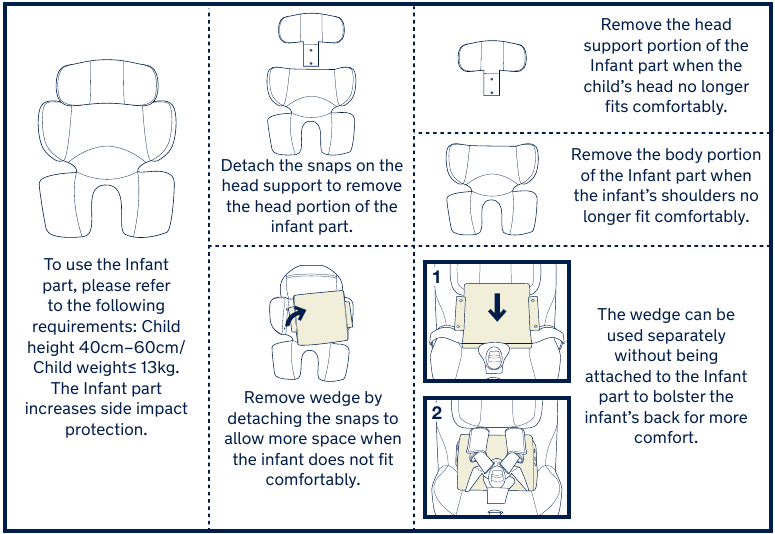

4. Gebruik het babygedeelte.
   Het babygedeelte is bedoeld ter bescherming van kinderen.

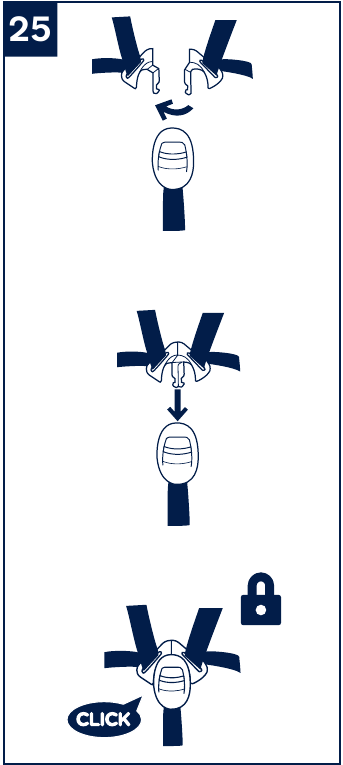

5. Plaats het kind in het verbeterde kinderzitje en vergrendel de gesp. Raadpleeg (25).

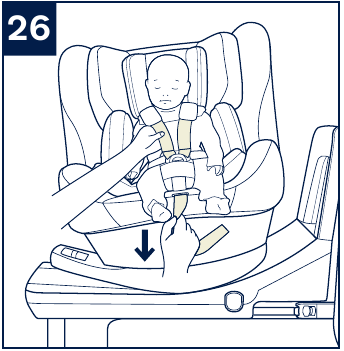

6. Draai de schoudergordels strakker door aan de verstelband te trekken.

Zorg ervoor dat het harnas goed is vastgedraaid en verwijder eventuele speling in de riem. Te losse harnassen verminderen de veiligheidsprestaties van de stoel.

Zachte delen losmaken

1. Open de gesp (27) en verwijder vervolgens het babygedeelte.

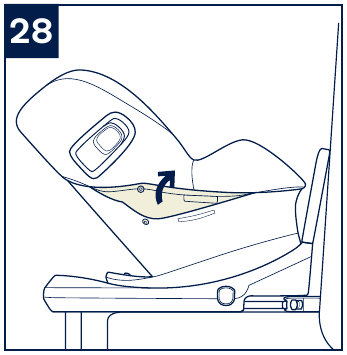

2. Open de drukkers.

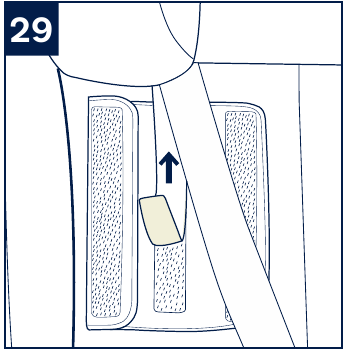

3. Maak de klittenbandsluitingen los om de schoudergordelbeschermer te verwijderen.

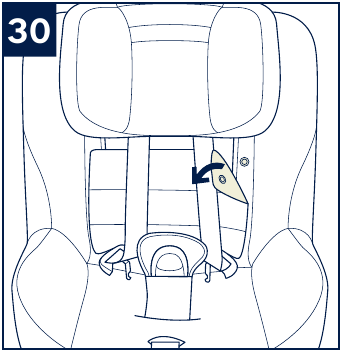

4. Maak de drukkers op het hoofdstoelkussen achter de schoudergordels los.

5. Duw de kruisgordel door de opening voor de kruisgordel.

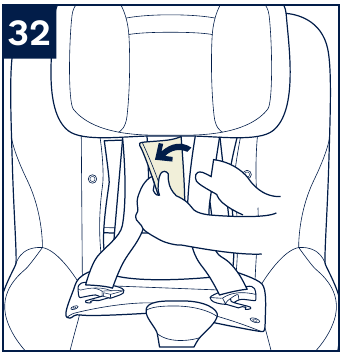

6. Plaats de schoudergordels achter de flap onder de hoofdsteun.

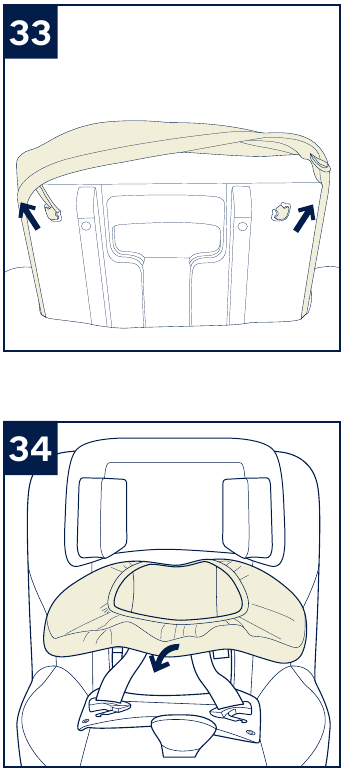

7. Maak het elastiek aan de achterkant van de hoofdsteun los om de zachte delen van de hoofdsteun te verwijderen.

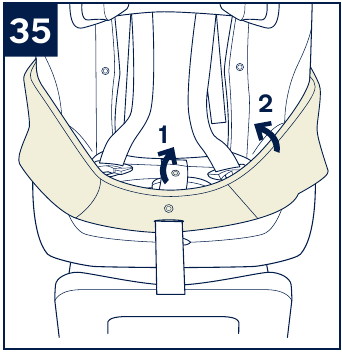

8. Verwijder de zachte delen.


Om winter- en zomerzachte delen te monteren volgens de omgekeerde stappen hierboven.

Reinigen en onderhoud

Na het verwijderen van de wig uit het babygedeelte, bewaar deze dan op een plaats waar het kind er niet bij kan.
Was de onderste zitkussen en de bovenste zithoes met koud water onder 30°C.
Strijk de zachte stoffen niet.
Gebruik geen bleekmiddel of chemische reiniging voor de zachte stoffen.
Gebruik geen onverdunde wasmiddelen, benzine of andere organische oplosmiddelen om de verbeterde kinderbeveiliging te wassen. Dit kan schade aan het product veroorzaken.
Gebruik alleen een mild wasmiddel, water en een zachte doek om de schaal, de handgreep en de harnasriemen van de verbeterde kinderbeveiliging schoon te maken.
Wring de zachte stoffen niet met veel kracht uit om ze te drogen. Dit kan rimpels in de zachte stoffen achterlaten.
Hang de zachte stoffen te drogen in de schaduw.
Verwijder de verbeterde kinderbeveiliging van de autostoel als deze gedurende lange tijd niet wordt gebruikt. Plaats de verbeterde kinderbeveiliging op een koele, droge plaats en ergens waar uw kind er niet bij kan.

Elke steunpoot moet in contact staan met de vloer van het voertuig en alle riemen die het kind vasthouden, moeten op het lichaam van het kind worden afgesteld. De riemen mogen niet gedraaid zijn.
Nadat uw kind in deze verbeterde kinderbeveiliging is geplaatst, moet het veiligheidsharnas correct worden gebruikt. Zorg ervoor dat elke heupgordel laag wordt gedragen, zodat het bekken stevig vastzit, moet worden benadrukt.
Alle bagage of andere voorwerpen die bij een botsing letsel kunnen veroorzaken, moeten goed worden vastgezet.
Zet het kind altijd vast in de verbeterde kinderbeveiliging, zelfs tijdens korte ritten, want dan gebeuren de meeste ongelukken.
Kinderen worden niet zonder toezicht in hun verbeterde kinderbeveiligingssysteem achtergelaten.
Raadpleeg de distributeur voor problemen met betrekking tot onderhoud, reparatie en vervanging van onderdelen.
Correcte installatie is alleen toegestaan ​​door gebruik te maken van de ISOFIX-connectoren.
Wees voorzichtig zodat de stijve onderdelen en plastic onderdelen van een verbeterd kinderbeveiligingssysteem zo worden geplaatst en geïnstalleerd dat ze niet bekneld kunnen raken door een beweegbare stoel of in een deur van het voertuig.
Controleer de ISOFIX-geleiders regelmatig op vuil en reinig ze indien nodig. De betrouwbaarheid kan worden beïnvloed door het binnendringen van vuil, stof, voedseldeeltjes enz.
Moet de anti-terugkaatsbeugel gebruiken.
Houd deze verbeterde kinderbeveiliging uit de buurt van zonlicht, anders kan deze te warm zijn voor de kinderhuid. Raak de verbeterde kinderbeveiliging altijd aan voordat u het kind erin plaatst.
Controleer voordat u deze verbeterde kinderbeveiliging koopt, of deze correct in uw voertuig kan worden geïnstalleerd.
Verwijder deze verbeterde kinderbeveiliging van de autostoel wanneer deze gedurende lange tijd niet wordt gebruikt of niet regelmatig wordt gebruikt.
Deze verbeterde kinderbeveiliging moet worden vervangen wanneer deze bij een ongeval aan gewelddadige spanningen is blootgesteld. Een ongeval kan schade veroorzaken die u niet kunt zien.
Het verbeterde kinderbeveiligingssysteem moet worden gebruikt met door de fabrikant geleverde zachte goederen en accessoires.
De zachte goederen vormen een integraal onderdeel van het kinderbeveiligingssysteem in termen van veiligheidsprestaties.
Gebruik de naar achteren gerichte verbeterde kinderbeveiligingssystemen NIET op zitplaatsen waar een actieve frontale airbag is geïnstalleerd. Dit kan leiden tot de dood of ernstig letsel.
Breng GEEN wijzigingen of toevoegingen aan het apparaat aan zonder de goedkeuring van de typegoedkeuringsinstantie. De gebruiker dient de installatie-instructies van de fabrikant van de verbeterde kinderbeveiliging nauwlettend te volgen.
Gebruik deze verbeterde kinderbeveiliging NIET als deze beschadigde of ontbrekende onderdelen heeft.
Laat uw kind GEEN grote/oversized kleding dragen, omdat dit voorkomt dat uw kind goed en veilig wordt vastgemaakt door de schouderharnasriemen en de kruisriem tussen de benen.
Plaats GEEN objecten in het gebied van de steunpoot voor uw verbeterde kinderbeveiliging.
Gebruik GEEN andere contactpunten voor de belasting dan die beschreven in de instructies en gemarkeerd op de verbeterde kinderbeveiliging.
Gebruik NOOIT een tweedehands verbeterde kinderbeveiliging of een verbeterde kinderbeveiliging waarvan u de geschiedenis niet kent, omdat deze structurele schade kan hebben die de veiligheid van uw kind in gevaar brengt.
Gebruik NOOIT touwen of andere vervangingsmiddelen om de verbeterde kinderbeveiliging in het voertuig vast te zetten of om het kind in de verbeterde kinderbeveiliging vast te zetten.
Het kinderzitje past mogelijk niet in alle goedgekeurde voertuigen wanneer het in een van deze posities wordt gebruikt.

Contact

Neem voor vervangende onderdelen, service of aanvullende garantievragen contact op met onze klantenservice.
info@nunababy.com
www.nunababy.com
In het Verenigd Koninkrijk
infouk@nunababy.com
www.nunababy.com
NUNA International B.V.
Van der Valk Boumanweg 178 C
2352JD Leiderdorp
Nederland
