Inleiding

Meer info

• Specificaties zijn te vinden op de productpagina op https://www.tapo.com.
• Onze technische ondersteuning en informatie over probleemoplossing is te vinden op https://www.tapo.com/support/.
• De installatievideo is te vinden op https://www.tp-link.com/support/setup-video/#cloud-cameras.

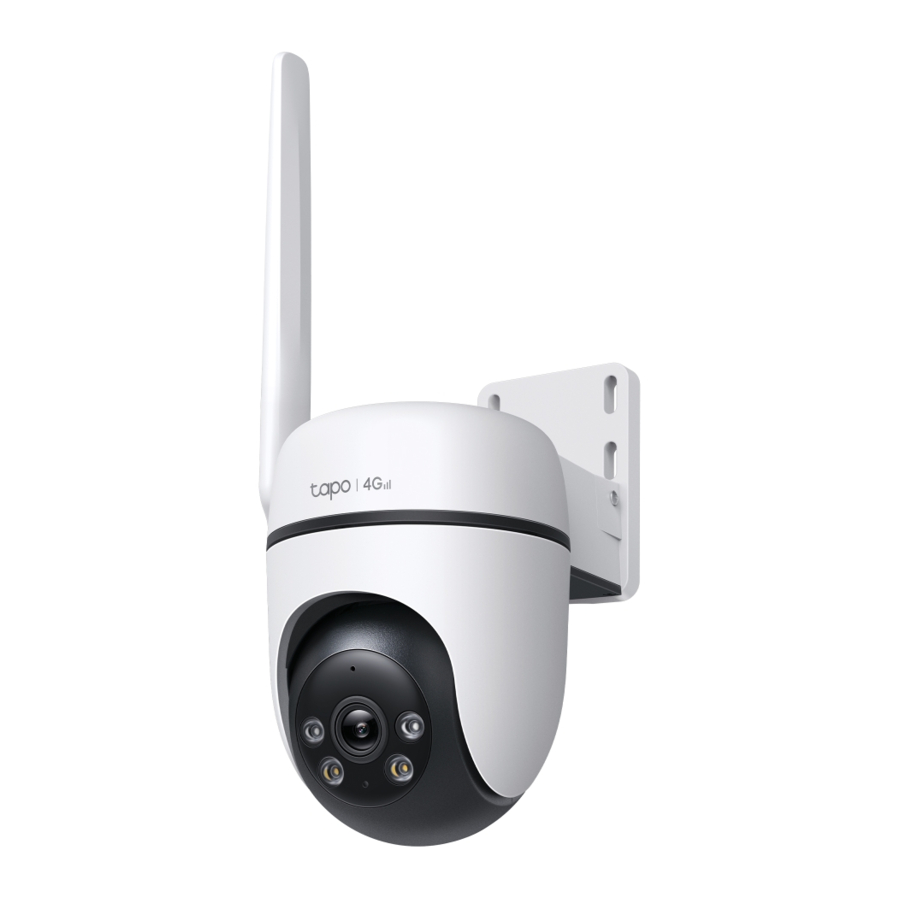

TC40GW is een pan/tilt 4G LTE-camera voor buiten die allround bescherming biedt zonder wifi. Hij heeft toegang tot het internet via 4G LTE-netwerken of de RJ45 Ethernet-poort, wat geschikt is voor plaatsen zoals magazijnen, boerderijen en vakantiehuizen waar constante wifi mogelijk niet beschikbaar is.

• Geavanceerde AI-detectie voor alle scenario's – Slimme AI identificeert mensen, huisdieren en voertuigen en detecteert sabotage en lijnovergangen. Het verzendt alleen waarschuwingen wanneer dat nodig is, zodat u nauwkeurige meldingen ontvangt over gebeurtenissen zodra ze zich voordoen.
• Starlight kleuren nachtzicht – Onthult levendige kleuren bij weinig licht met F1.6-lens, starlight sensor en ingebouwde spotlights.
• Patrouillemodus – Zorg ervoor dat de camera tussen twee aangepaste punten beweegt voor dynamische bewaking.
• Lokale* en cloud** opslag – Sla opgenomen video's op op een geïnstalleerde microSD-kaart (tot 512 GB)* of gebruik de Tapo Care** cloudopslagservice.

*microSD-kaart moet apart worden aangeschaft.

**Abonneren op cloudopslag op https://www.tapo.com/tapocare/

• DC/PoE-voeding* – Voorzie uw camera van stroom met een DC-adapter of een Ethernet-kabel met PoE-technologie voor veilige stroom en een stabiele internetverbinding.
  *802.3 af/at PoE (Power over Ethernet)
  De maximale lengte voor de PoE-verbinding is 100 meter.
• Flexibele antenneplaatsing – Pas de hoek van de afneembare antenne aan voor een betere internetverbinding.
• Smart Playback – Vind en download snel interessante momenten door het type gebeurtenis te kiezen of over de
• Two-Way Audio – Communiceer op afstand in realtime met een bezorger.
• Meerdere installatie-opties – Gebruik de montageschroeven, sjabloon en lussen* om te installeren op elke muur, plafond of paal voor het perfecte zicht.

*Montagelussen afzonderlijk verkrijgbaar.

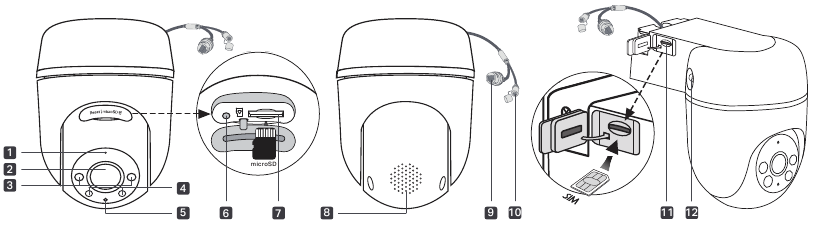

Uiterlijk

1. Microfoon
2. Lens
3. IR LED's
4. Witte licht LED's
5. Systeem LED
6. Reset
7. microSD-kaartsleuf
8. Speaker
9. Ethernetpoort (PoE-connector)
10. DC-stroomconnector
11. Nano SIM-kaartsleuf
12. SMA-aansluiting (vrouwelijk)

Resetknop
Open de siliconen afdekking. Terwijl de camera is ingeschakeld, gebruikt u een pin om de RESET-knop minstens 5 seconden ingedrukt te houden totdat de systeem-LED rood knippert. De camera wordt opnieuw ingesteld en start opnieuw op.

microSD-kaartsleuf
Open de siliconen afdekking en plaats een microSD-kaart*. Initialiseer deze in de Tapo-app voor lokale opname.
*microSD-kaart niet inbegrepen.

Nano SIM-kaartsleuf
Open de siliconen afdekking en plaats een Nano SIM-kaart voor een 4G-netwerkverbinding.

Systeem LED-indicatie

Uw camera instellen

Volg de onderstaande stappen om aan de slag te gaan met uw nieuwe camera.

Stap 1. Tapo-app downloaden
Download de Tapo-app in de App Store of Google Play, of door de QR-code hieronder te scannen.

Stap 2. Inloggen
Open de app en log in met uw TP-Link ID. Open de app en log in met uw TP-Link ID.

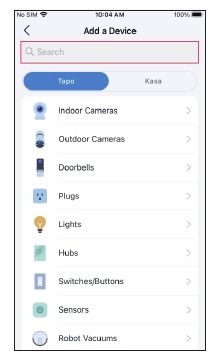

Stap 3. Uw camera toevoegen
Tik op de knop > Add Device (Apparaat toevoegen) in de app en als u geen account heeft, maakt u er eerst een aan. zoek naar uw model.

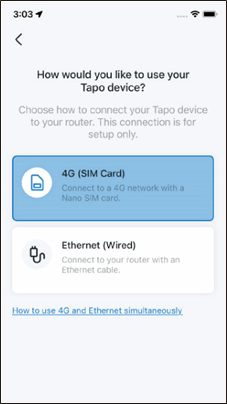

Stap 4. Camera configureren
Volg de instructies in de app om uw camera in te stellen via een 4G- of bekabelde verbinding en voeg deze toe aan uw thuisnetwerk. Na de installatie kunt u uw camera gebruiken via een bekabelde of 4G-verbinding.

Opmerking: Als uw camera voor de 4G-installatie via een Ethernet-kabel is verbonden met uw router, koppelt u de kabel eerst los.

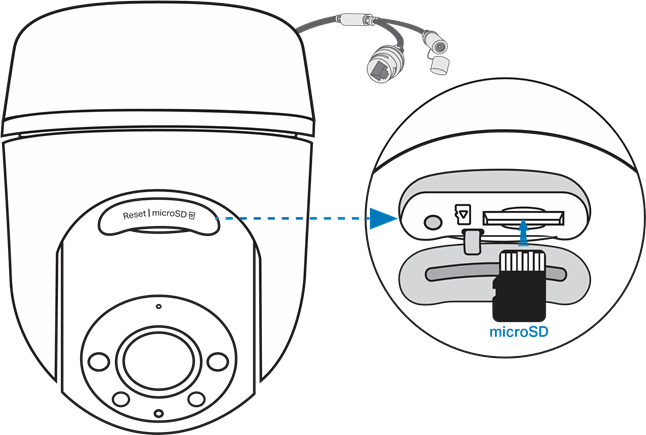

Een microSD-kaart installeren

Volg de onderstaande stappen om de microSD-kaart voor lokale opname te installeren.

U kunt naar Camera Settings (Camera-instellingen) > microSD Card (microSD-kaart) gaan in de Tapo-app om de status van de kaart te controleren of uw kaart te formatteren.

1. 1. Draai de camera handmatig naar beneden. Open de siliconen afdekking om de microSD-kaartsleuf te vinden.
2. Identificeer de richting van de microSD-kaart en plaats de kaart voorzichtig in de sleuf. Duw de kaart naar binnen totdat u een klik hoort.

Je camera monteren

Wanneer je klaar bent met het toevoegen van je camera in de Tapo-app, kun je deze met behulp van de meegeleverde montagesjabloon en schroeven aan een muur of plafond monteren. Je kunt hem ook met montagelussen op de paal monteren. Volg de onderstaande stappen om je nieuwe camera te monteren.

Let op: de camera is niet waterdicht wanneer hij op een tafel of plank staat. Monteer de camera via optie 1-3 bij installatie buitenshuis.

Optie 1: Wandmontage

1. Bevestig de camera en beugel
   Leid het netsnoer van de camera en de Ethernet-kabel door de opening van de beugel. Gebruik twee beugelschroeven om de beugel en camera te bevestigen.

2. Boor gaten
   Plak de montagesjabloon op de gewenste montageplaats. Boor vier schroefgaten volgens de sjabloon.

3. Monteer de camera
   Steek vier montageankers in de gaten en gebruik vervolgens de montageschroeven om de camera en beugel over de ankers te bevestigen.


4. Installeer de antenne
   1. Draai de antenne met de klok mee om hem te bevestigen.
   2. Draai de SMA-connector met de klok mee om de antenne vast te zetten.

   3. Stel de antenne verticaal af voor het beste 4G-signaal.
   4. Draai de connector opnieuw vast als de antenne los zit.

Let op: zorg er bij de kabelaansluiting voor dat de antenne correct is geïnstalleerd voor waterdichte prestaties.

Optie 2: Overstekmontage

1. Bevestig de camera en beugel Leid het netsnoer van de camera en de Ethernet-kabel door de opening van de beugel. Gebruik twee beugelschroeven om de beugel en camera te bevestigen.

2. Boor gaten Plak de montagesjabloon op de gewenste montageplaats. Boor vier schroefgaten volgens de sjabloon.

3. Monteer de camera
   Steek vier montageankers in de gaten en gebruik vervolgens de montageschroeven om de camera en beugel over de ankers te bevestigen.


4. Installeer de antenne


1. Draai de antenne met de klok mee om hem te bevestigen.
2. Draai de SMA-connector met de klok mee om de antenne vast te zetten.
3. Stel de antenne in een scherpe hoek of horizontaal met het plafond af voor het beste 4G-signaal.
4. Draai de connector opnieuw vast als de antenne los zit.

Let op: zorg er bij de kabelaansluiting voor dat de antenne correct is geïnstalleerd voor waterdichte prestaties.

Optie 3: Paalmontage

1. Bevestig de camera en beugel
   Leid het netsnoer van de camera en de Ethernet-kabel door de opening van de beugel. Gebruik twee beugelschroeven om de beugel en camera te bevestigen.

2. Monteer de camera
   Monteer de camera op de paal met behulp van twee paalmontagelussen* (lusbreedte ≤ 12 mm).

   *Paalmontagelussen zijn niet inbegrepen.
3. Installeer de antenne

   1. Draai de antenne met de klok mee om hem te bevestigen.
   2. Draai de SMA-connector met de klok mee om de antenne vast te zetten.
   3. Stel de antenne verticaal af voor het beste 4G-signaal.
   4. Draai de connector opnieuw vast als de antenne los zit.

Let op: zorg er bij de kabelaansluiting voor dat de antenne correct is geïnstalleerd voor waterdichte prestaties.

Waterdichte accessoires installeren

Wanneer de camera buiten is geïnstalleerd, installeer dan waterdichte accessoires om je camera als volgt waterdicht te maken.

Installeer de waterdichte afdichting/dop voor stroomconnectoren

Sluit de camera aan op een stopcontact met behulp van de meegeleverde voedingsadapter. Installeer de waterdichte afdichting voor de stroomconnectoren wanneer de camera buiten is geïnstalleerd.

Wanneer gevoed door de adapter
Installeer de waterdichte afdichting voor de stroomconnectoren.

Wanneer gevoed door PoE
Gebruik de waterdichte dop om de stroomconnector af te dekken.

Waterdichte kabelbevestigingen installeren

Installeer de waterdichte kabelbevestigingen voor de netwerkinterface. Zorg ervoor dat elk onderdeel goed is bevestigd en dat de waterdichte ringen gelijk liggen om water buiten te houden.

Wanneer de Ethernet-poort verbinding maakt met een netwerkapparaat

1. Leid de netwerkkabel door de volgende componenten in volgorde: bevestigingsmoer, waterdichte ring en vervolgens de waterdichte mantel.
2. Plaats de waterdichte ring in de waterdichte mantel.
3. Bevestig de O-ring aan de netwerkinterface van de camera en sluit de netwerkkabels aan.
4. Bevestig de netwerkinterface met de waterdichte mantel en draai vervolgens om te vergrendelen. Draai de bevestigingsmoer om hem aan de waterdichte mantel te bevestigen.

Wanneer de Ethernet-poort geen verbinding maakt met een netwerkapparaat

1. Plaats de waterdichte plug in de waterdichte ring en plaats ze vervolgens in de waterdichte mantel.
2. Bevestig de O-ring aan de netwerkinterface van de camera. Bevestig de netwerkinterface met de waterdichte mantel en draai vervolgens om te vergrendelen. Draai de bevestigingsmoer om hem aan de waterdichte mantel te bevestigen.

Veiligheidsinformatie

• Gebruik geen beschadigde oplader of USB-kabel om het apparaat op te laden.
• Gebruik geen andere opladers dan die worden aanbevolen.
• Gebruik het apparaat niet waar draadloze apparaten niet zijn toegestaan.
• De adapter moet gemakkelijk toegankelijk zijn.
• Gebruik alleen voedingen die door de fabrikant zijn geleverd en in de originele verpakking van dit product zitten. Als u vragen hebt, neem dan gerust contact met ons op.
• Houd het apparaat uit de buurt van vuur of hete omgevingen. Dompel het NIET onder in water of een andere vloeistof.
• Demonteer, repareer of wijzig het product niet.
• Gebruik het product niet als de behuizing is gebroken. Er bestaat gevaar voor elektrische schokken.
• Raak het product nooit aan met natte handen.
• Plaats het niet in de buurt van automatisch geregelde apparaten, zoals brandmelders. Radiogolven die door dit product worden uitgezonden, kunnen ertoe leiden dat dergelijke apparaten defect raken, met een ongeval tot gevolg.
• Neem de beperkingen voor het gebruik van draadloze producten in acht in brandstofdepots, chemische fabrieken of wanneer er springwerkzaamheden worden uitgevoerd.
• Gebruik geen vloeistof om het product te reinigen. Gebruik alleen een droge doek.
• Steek nooit metalen voorwerpen in het product. Als er een metalen voorwerp in het product terechtkomt, schakel dan de stroomonderbreker uit en neem contact op met een bevoegde elektricien.
• Dit product is niet bedoeld voor gebruik bij het verlenen van medische zorg. Raadpleeg de fabrikant van persoonlijke medische apparaten, zoals pacemakers of gehoorapparaten, om te bepalen of deze voldoende zijn afgeschermd tegen externe RF-energie (radiofrequentie).
• Gebruik dit product niet in gezondheidszorginstellingen. Ziekenhuizen of gezondheidszorginstellingen gebruiken mogelijk apparatuur die gevoelig is voor externe RF-energie.
• Plaats geen zware voorwerpen op het product.
• Als u het product lange tijd niet gebruikt, trek dan de stekker uit het stopcontact.
• Dit product kan andere elektronische producten storen, zoals tv's, radio's, personal computers, telefoons of andere draadloze apparaten.
• De adapter moet binnenshuis worden gebruikt waar de omgevingstemperatuur lager is dan of gelijk is aan 40 °C.
• Bedrijfstemperatuur: -30 °C ~ 60 °C (-22°F ~ 140°F)

Lees en volg de bovenstaande veiligheidsinformatie bij het bedienen van het apparaat. We kunnen niet garanderen dat er geen ongelukken of schade zullen optreden als gevolg van onjuist gebruik van het apparaat. Gebruik dit product met zorg en bedien het op eigen risico.

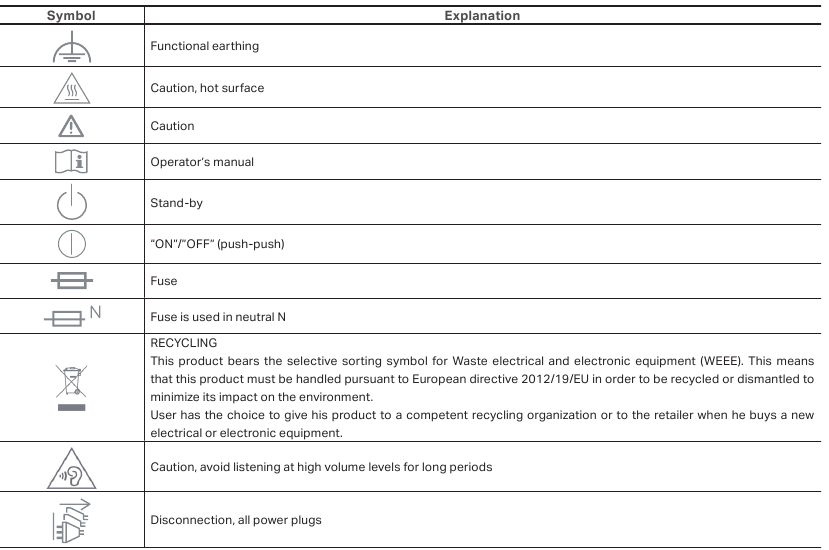

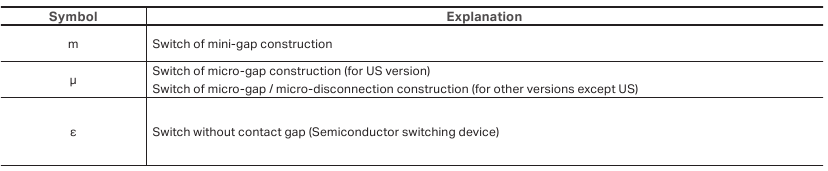

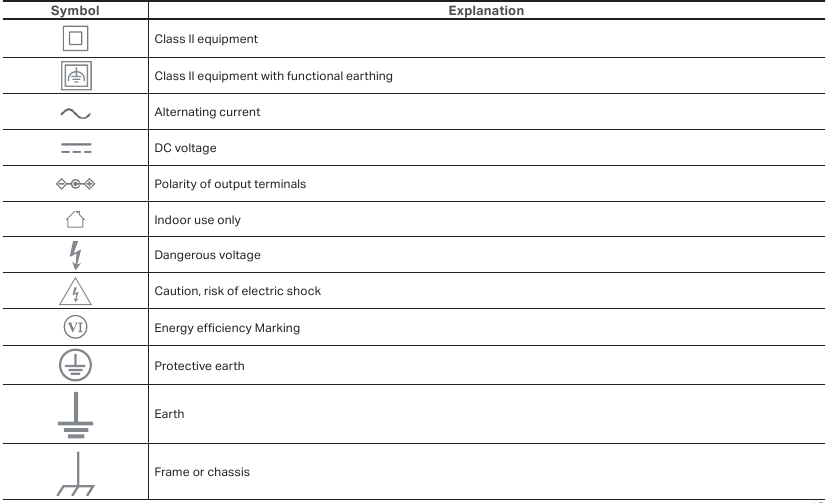

Verklaring van de symbolen op het productlabel
