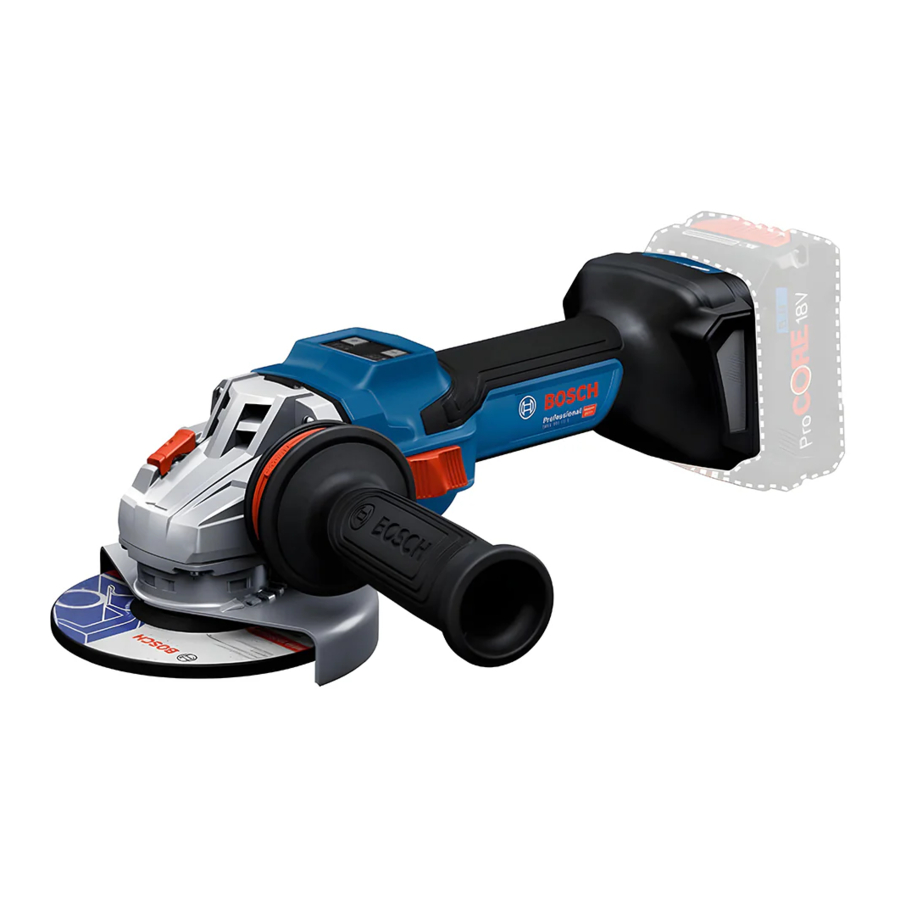

Bosch Professional GWS 18V-15 S handleiding

Veiligheidsinstructies

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw via het elektriciteitsnet aangedreven (met snoer) elektrisch gereedschap of door een batterij aangedreven (draadloos) elektrisch gereedschap.

Veiligheid van het werkgebied

• Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
• Gebruik elektrisch gereedschap niet in een explosieve atmosfeer, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

Elektrische veiligheid

• Stekkers van elektrisch gereedschap moeten in het stopcontact passen. Wijzig de stekker nooit op welke manier dan ook. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongemodificeerde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap komt, verhoogt het risico op elektrische schokken.
• Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• Bij het gebruik van elektrisch gereedschap buitenshuis, gebruik een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op elektrische schokken.
• Als het gebruik van elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (RCD) beveiligde voeding. Het gebruik van een RCD vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid bij het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die voor de juiste omstandigheden wordt gebruikt, zal persoonlijk letsel verminderen.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of de accu, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan, nodigt uit tot ongelukken.
• Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap aanzet. Een moersleutel of sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Houd te allen tijde een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
• Kleed u goed. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
• Als er voorzieningen zijn voor de aansluiting van stofafzuiging en opvang, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.

Gebruik en onderhoud van elektrisch gereedschap

• Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrisch gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
• Gebruik het elektrisch gereedschap niet als de schakelaar het niet aan en uit zet. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Haal de stekker uit het stopcontact en/of de accu uit het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk start.
• Bewaar inactief elektrisch gereedschap buiten het bereik van kinderen en sta niet toe dat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap bedienen. Elektrisch gereedschap is gevaarlijk in de handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te bedienen.
• Gebruik het elektrisch gereedschap, accessoires en gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.

Gebruik en onderhoud van accugereedschap

• Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor een bepaald type accu kan brandgevaar opleveren bij gebruik met een andere accu.
• Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde accu's. Het gebruik van andere accu's kan leiden tot letsel en brandgevaar.
• Wanneer de accu niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene pool naar de andere kunnen maken. Het kortsluiten van de accupolen kan brandwonden of brand veroorzaken.
• Onder slechte omstandigheden kan er vloeistof uit de accu worden gespoten; vermijd contact. Bij toevallig contact, spoelen met water. Als vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de accu wordt gespoten, kan irritatie of brandwonden veroorzaken.

Service

• Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap behouden blijft.

Veiligheidswaarschuwingen voor haakse slijpers

Veiligheidswaarschuwingen die gelden voor slijpen, schuren, staalborstelen of doorslijpen

• Dit elektrische gereedschap is bedoeld om te functioneren als een slijpmachine, schuurmachine, staalborstel of doorslijpmachine. Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
• Het wordt afgeraden om bewerkingen zoals polijsten met dit elektrische gereedschap uit te voeren. Bewerkingen waarvoor het elektrische gereedschap niet is ontworpen, kunnen een gevaar opleveren en persoonlijk letsel veroorzaken.
• Gebruik geen accessoires die niet specifiek zijn ontworpen en aanbevolen door de fabrikant van het gereedschap. Het feit dat het accessoire op uw elektrische gereedschap kan worden bevestigd, garandeert geen veilige werking.
• Het nominale toerental van het accessoire moet minstens gelijk zijn aan het maximale toerental dat op het elektrische gereedschap is aangegeven. Accessoires die sneller draaien dan hun nominale toerental, kunnen breken en uit elkaar vliegen.
• De buitendiameter en de dikte van uw accessoire moeten binnen de capaciteitswaarde van uw elektrische gereedschap vallen. Accessoires met een incorrecte maat kunnen niet voldoende worden afgeschermd of gecontroleerd.
• De schroefdraadmontage van accessoires moet overeenkomen met de schroefdraad van de slijpspil. Voor accessoires die met flenzen worden gemonteerd, moet het asgat van het accessoire passen op de centreerdiameter van de flens. Accessoires die niet overeenkomen met de montagehardware van het elektrische gereedschap, zullen ongelijkmatig lopen, overmatig trillen en kunnen leiden tot verlies van controle.
• Gebruik geen beschadigd accessoire. Inspecteer het accessoire vóór elk gebruik, zoals schuurstenen op chips en scheuren, steunschijf op scheuren, scheuren of overmatige slijtage, staalborstel op losse of gebarsten draden. Als het elektrische gereedschap of accessoire is gevallen, inspecteer het dan op schade of installeer een onbeschadigd accessoire. Nadat u een accessoire hebt geïnspecteerd en geïnstalleerd, plaatst u uzelf en omstanders uit de buurt van het vlak van het roterende accessoire en laat u het elektrische gereedschap één minuut lang op maximaal onbelast toerental draaien. Beschadigde accessoires zullen tijdens deze testtijd normaal gesproken uit elkaar breken.
• Draag persoonlijke beschermingsmiddelen. Gebruik, afhankelijk van de toepassing, een gezichtsscherm, een veiligheidsbril of een veiligheidsbril. Draag, indien van toepassing, een stofmasker, gehoorbeschermers, handschoenen en een werkplaatsschort die kleine schuur- of werkstukfragmenten kunnen stoppen. De oogbescherming moet in staat zijn om rondvliegend vuil te stoppen dat door verschillende bewerkingen wordt gegenereerd. Het stofmasker of ademhalingsapparaat moet in staat zijn om deeltjes te filteren die door uw bewerking worden gegenereerd. Langdurige blootstelling aan intens geluid kan gehoorverlies veroorzaken.
• Houd omstanders op een veilige afstand van het werkgebied. Iedereen die het werkgebied betreedt, moet persoonlijke beschermingsmiddelen dragen. Fragmenten van een werkstuk of een gebroken accessoire kunnen wegvliegen en letsel veroorzaken buiten het directe werkgebied.
• Houd het elektrische gereedschap alleen vast aan geïsoleerde oppervlakken, wanneer u een bewerking uitvoert waarbij het snijaccessoire in contact kan komen met verborgen bedrading. Contact met een "stroomvoerende" draad zal ook blootliggende metalen delen van het elektrische gereedschap "stroomvoerend" maken en kan de bediener een elektrische schok geven.
• Leg het elektrische gereedschap nooit neer voordat het accessoire volledig tot stilstand is gekomen. Het draaiende accessoire kan het oppervlak vastgrijpen en het elektrische gereedschap uit uw controle trekken.
• Laat het elektrische gereedschap niet draaien terwijl u het aan uw zij draagt. Per ongeluk contact met het draaiende accessoire kan uw kleding vastgrijpen, waardoor het accessoire in uw lichaam wordt getrokken.
• Reinig regelmatig de ventilatieopeningen van het elektrische gereedschap. De ventilator van de motor zal het stof in de behuizing zuigen en een overmatige ophoping van metaalpoeder kan elektrische gevaren veroorzaken.
• Gebruik het elektrische gereedschap niet in de buurt van ontvlambare materialen. Vonken kunnen deze materialen ontsteken.
• Gebruik geen accessoires waarvoor vloeibare koelmiddelen nodig zijn. Het gebruik van water of andere vloeibare koelmiddelen kan leiden tot elektrocutie of schokken.

Terugslag en gerelateerde waarschuwingen
Terugslag is een plotselinge reactie op een vastgeknepen of vastgelopen roterende schijf, steunschijf, borstel of ander accessoire. Het vastklemmen of vastlopen veroorzaakt een snelle blokkering van het roterende accessoire, waardoor het ongecontroleerde elektrische gereedschap wordt geforceerd in de richting tegengesteld aan de rotatie van het accessoire op het punt van de binding.
Als bijvoorbeeld een schuursteen vastloopt of wordt vastgeknepen door het werkstuk, kan de rand van de schijf die in het knijppunt komt, in het oppervlak van het materiaal graven, waardoor de schijf omhoog klimt of terugslaat. De schijf kan naar de bediener toe of van de bediener af springen, afhankelijk van de richting van de beweging van de schijf op het moment van het vastklemmen. Schuurstenen kunnen onder deze omstandigheden ook breken. Terugslag is het gevolg van misbruik van het elektrische gereedschap en/of onjuiste bedieningsprocedures of -omstandigheden en kan worden vermeden door de juiste voorzorgsmaatregelen te nemen, zoals hieronder wordt beschreven.

• Houd het elektrische gereedschap stevig vast en positioneer uw lichaam en arm zo dat u de terugslagkrachten kunt weerstaan. Gebruik altijd de extra handgreep, indien aanwezig, voor maximale controle over de terugslag- of koppelreactie tijdens het opstarten. De bediener kan koppelreacties of terugslagkrachten beheersen als de juiste voorzorgsmaatregelen worden genomen.
• Plaats uw hand nooit in de buurt van het roterende accessoire. Het accessoire kan over uw hand terugslaan.
• Plaats uw lichaam niet in het gebied waar het elektrische gereedschap zal bewegen als er terugslag optreedt. Terugslag zal het gereedschap voortstuwen in de richting tegengesteld aan de beweging van de schijf op het punt van vastlopen.
• Wees extra voorzichtig bij het werken in hoeken, scherpe randen enz. Vermijd het stuiteren en vastlopen van het accessoire. Hoeken, scherpe randen of stuiteren hebben de neiging om het roterende accessoire vast te grijpen en verlies van controle of terugslag te veroorzaken.
• Bevestig geen zaagketting-houtsnijblad of getand zaagblad. Dergelijke bladen veroorzaken frequente terugslag en verlies van controle.

Veiligheidswaarschuwingen die specifiek zijn voor slijp- en doorslijpbewerkingen

• Gebruik alleen schijftypen die worden aanbevolen voor uw elektrische gereedschap en de specifieke beschermkap die is ontworpen voor de geselecteerde schijf. Schijven waarvoor het elektrische gereedschap niet is ontworpen, kunnen niet voldoende worden afgeschermd en zijn onveilig.
• Het slijpoppervlak van schijven met een verlaagd midden moet onder het vlak van de beschermkaprand worden gemonteerd. Een onjuist gemonteerde schijf die uitsteekt door het vlak van de beschermkaprand, kan niet voldoende worden beschermd.
• De beschermkap moet stevig aan het elektrische gereedschap worden bevestigd en zo worden geplaatst dat maximale veiligheid wordt geboden, zodat de kleinste hoeveelheid schijf naar de bediener is gericht. De beschermkap helpt de bediener te beschermen tegen gebroken schijffragmenten, onbedoeld contact met de schijf en vonken die kleding kunnen ontsteken.
• Schijven mogen alleen worden gebruikt voor aanbevolen toepassingen. Bijvoorbeeld: slijp niet met de zijkant van een doorslijpschijf. Doorslijpschijven zijn bedoeld voor perifeer slijpen, zijdelingse krachten die op deze schijven worden uitgeoefend, kunnen ervoor zorgen dat ze breken.
• Gebruik altijd onbeschadigde schijfflenzen die de juiste maat en vorm hebben voor uw geselecteerde schijf. Juiste schijfflenzen ondersteunen de schijf en verminderen zo de kans op schijfbreuk. Flenzen voor doorslijpschijven kunnen verschillen van flenzen voor slijpschijven.
• Gebruik geen versleten schijven van grotere elektrische gereedschappen. Schijven die bedoeld zijn voor een groter elektrisch gereedschap zijn niet geschikt voor het hogere toerental van een kleiner gereedschap en kunnen barsten.

Aanvullende veiligheidswaarschuwingen die specifiek zijn voor doorslijpbewerkingen

• "Klem" de doorslijpschijf niet vast en oefen geen overmatige druk uit. Probeer geen overmatige snijdiepte te maken. Overbelasting van de schijf verhoogt de belasting en de gevoeligheid voor verdraaiing of binding van de schijf in de snede en de kans op terugslag of schijfbreuk.
• Plaats uw lichaam niet in lijn met en achter de roterende schijf. Wanneer de schijf, op het punt van de bewerking, van uw lichaam af beweegt, kan de mogelijke terugslag de draaiende schijf en het elektrische gereedschap recht op u afschieten.
• Wanneer de schijf vastloopt of wanneer u om welke reden dan ook een snede onderbreekt, schakelt u het elektrische gereedschap uit en houdt u het elektrische gereedschap stil totdat de schijf volledig tot stilstand is gekomen. Probeer nooit de doorslijpschijf uit de snede te verwijderen terwijl de schijf in beweging is, anders kan er terugslag optreden. Onderzoek en neem corrigerende maatregelen om de oorzaak van het vastlopen van de schijf te verhelpen.
• Start de snijbewerking niet opnieuw in het werkstuk. Laat de schijf het volledige toerental bereiken en ga voorzichtig opnieuw de snede in. De schijf kan vastlopen, omhoog lopen of terugslaan als het elektrische gereedschap in het werkstuk wordt herstart.
• Ondersteun panelen of oversized werkstukken om het risico van schijfknelling en terugslag te minimaliseren. Grote werkstukken hebben de neiging om onder hun eigen gewicht door te zakken. Ondersteuningen moeten onder het werkstuk worden geplaatst in de buurt van de snijlijn en in de buurt van de rand van het werkstuk aan beide zijden van de schijf.
• Wees extra voorzichtig bij het maken van een "zak snede" in bestaande muren of andere blinde gebieden. De uitstekende schijf kan gas- of waterleidingen, elektrische bedrading of objecten doorsnijden die terugslag kunnen veroorzaken.

Veiligheidswaarschuwingen die specifiek zijn voor schuurbewerkingen

• Gebruik geen overdreven groot schuurpapier. Volg de aanbevelingen van de fabrikant bij het selecteren van schuurpapier. Groter schuurpapier dat verder reikt dan de schuurpad vormt een snijgevaar en kan vastlopen, scheuren van de schijf of terugslag veroorzaken.

Veiligheidswaarschuwingen die specifiek zijn voor staalborstelbewerkingen

• Wees ervan bewust dat draadborstelharen door de borstel worden weggeslingerd, zelfs tijdens normaal gebruik. Overbelast de draden niet door een overmatige belasting op de borstel uit te oefenen De draadborstelharen kunnen gemakkelijk lichte kleding en/of de huid binnendringen.
• Als het gebruik van een beschermkap wordt aanbevolen voor staalborstelen, zorg er dan voor dat de staalborstel of borstel niet interfereert met de beschermkap. De staalborstel of borstel kan in diameter toenemen als gevolg van de werkbelasting en centrifugale krachten.

Aanvullende veiligheidsinformatie

Draag een veiligheidsbril.

• Gebruik geschikte detectoren om te bepalen of er verborgen toevoerleidingen zijn of neem contact op met het plaatselijke energiebedrijf voor hulp. Contact met elektrische kabels kan brand en elektrische schokken veroorzaken. Het beschadigen van gasleidingen kan leiden tot een explosie. Het breken van waterleidingen veroorzaakt schade aan eigendommen.
• Raak slijp- en doorslijpschijven niet aan voordat ze zijn afgekoeld. De schijven kunnen erg heet worden tijdens het werken.
• Laat de aan/uit-schakelaar los en zet hem in de uit-stand wanneer de stroomtoevoer wordt onderbroken, bijvoorbeeld wanneer het accupack wordt verwijderd. Dit voorkomt oncontroleerbaar herstarten.
• Zet het werkstuk vast. Een werkstuk dat met klemmen of in een bankschroef is vastgeklemd, wordt steviger vastgehouden dan met de hand.
• In geval van schade en oneigenlijk gebruik van de accu kunnen er dampen vrijkomen. De accu kan vlam vatten of exploderen. Zorg ervoor dat de ruimte goed geventileerd is en zoek medische hulp als u nadelige effecten ondervindt. De dampen kunnen de luchtwegen irriteren.
• Open de accu niet. Er bestaat een risico op kortsluiting.
• De accu kan worden beschadigd door puntige voorwerpen zoals spijkers of schroevendraaiers of door uitgeoefende kracht van buitenaf. Er kan een interne kortsluiting optreden, waardoor de accu kan verbranden, roken, exploderen of oververhit raken.
• Gebruik de accu alleen in de producten van de fabrikant. Dit is de enige manier waarop u de accu kunt beschermen tegen gevaarlijke overbelasting.

Bescherm de accu tegen hitte, bijv. tegen aanhoudende intense zonnestraling, vuur, vuil, water en vocht. Er bestaat een risico op explosie en kortsluiting.

Productbeschrijving en specificaties

Lees alle veiligheids- en algemene instructies. Het niet in acht nemen van de veiligheids- en algemene instructies kan een elektrische schok, brand en/of ernstig letsel veroorzaken.

Neem de afbeeldingen aan het begin van deze handleiding in acht.

Beoogd gebruik

Het elektrische gereedschap is bestemd voor het doorslijpen, schuren en borstelen van metalen en stenen materialen, evenals voor het maken van gaten in stenen materialen met behulp van diamantboor kronen, zonder gebruik van water.
Bij het doorslijpen met gebonden schuurmiddelen moet een aparte beschermkap voor doorslijpen worden gebruikt.
Bij het doorslijpen van steen moet voldoende stofafzuiging worden voorzien.

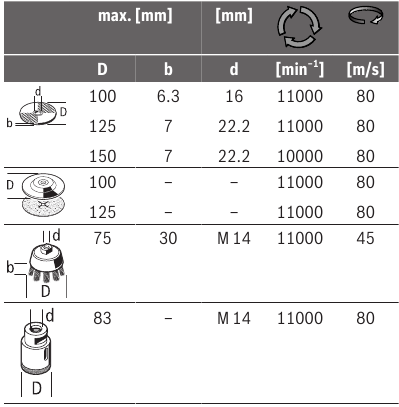

Met goedgekeurde schuurgereedschappen kan het elektrische gereedschap worden gebruikt voor schuren met schuurschijven.
Het elektrische gereedschap mag niet worden gebruikt voor het slijpen van beton.

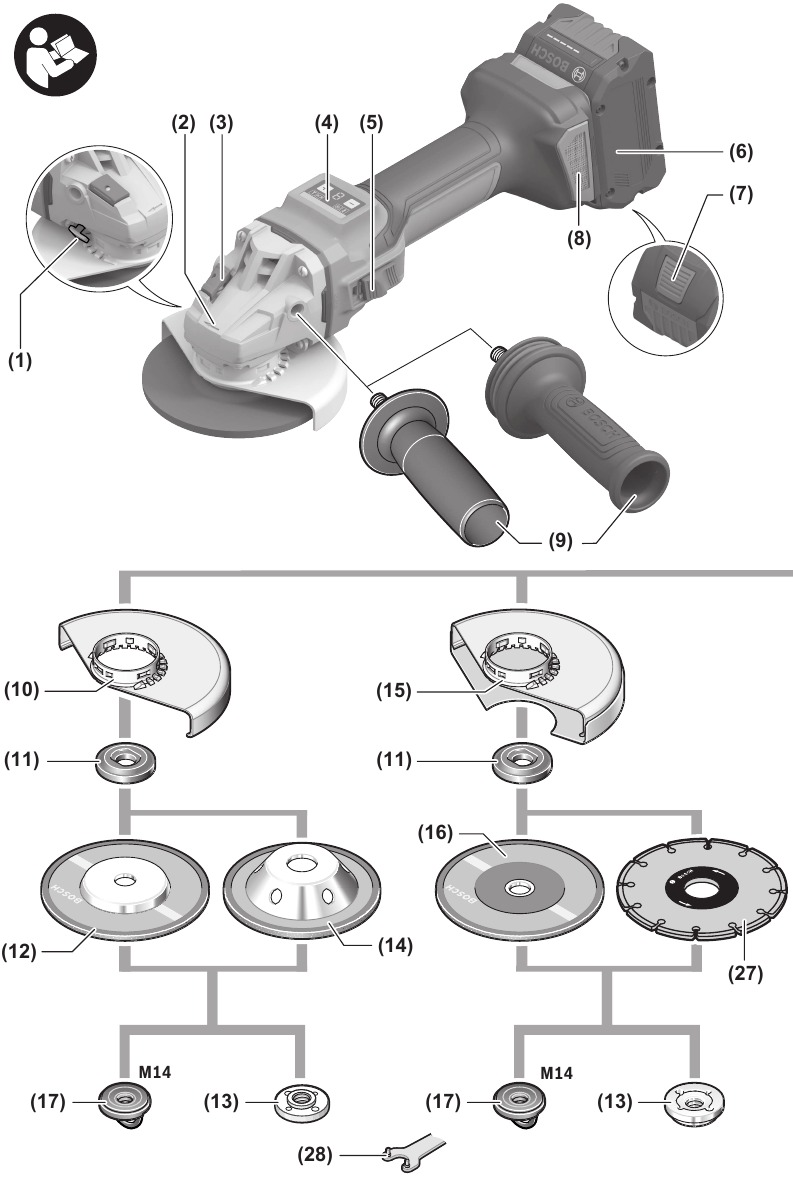

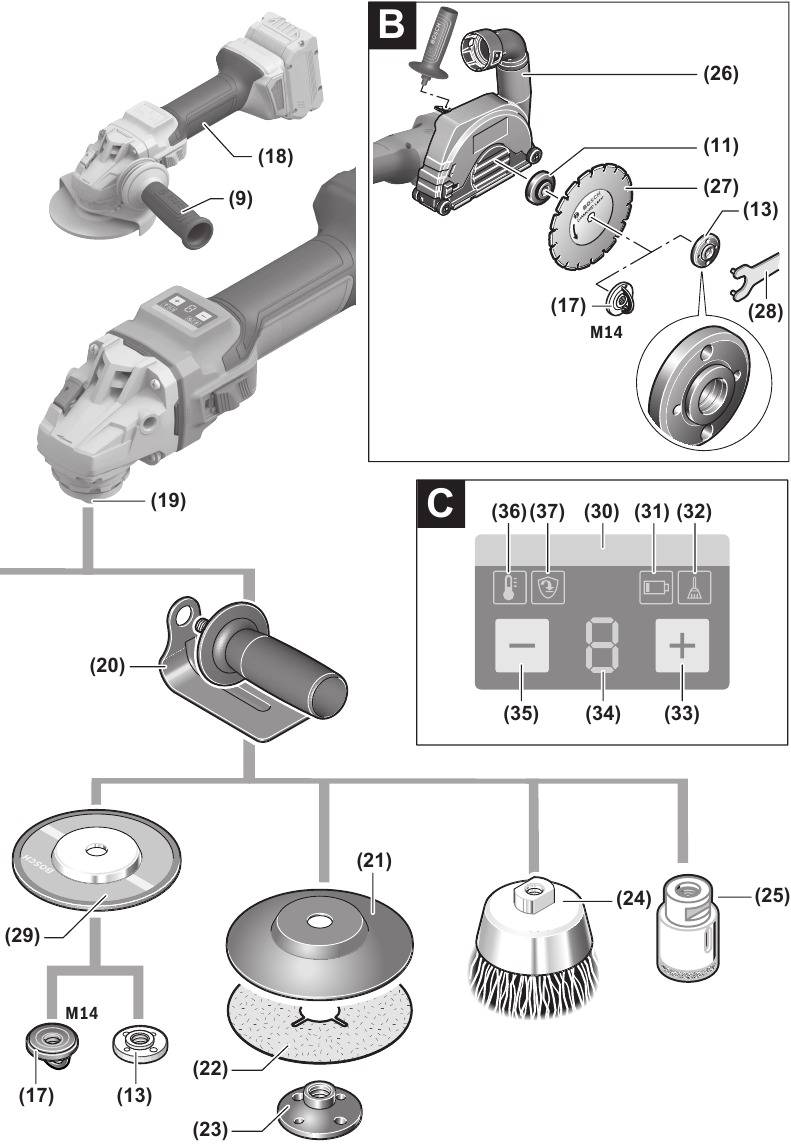

Productkenmerken

1. Ontgrendelingshendel voor beschermkap
2. Draairichtingpijl op behuizing
3. Spindelblokkeerknop
4. Gebruikersinterface
5. Aan/uit-schakelaar
6. Accu^a)
7. Accu-ontgrendelingsknop^a)
8. Stoffilter (2x)
9. Extra handgreep (geïsoleerd oppervlak)
10. Beschermkap voor slijpen (M 14)
11. Montageflens met O-ring
12. Slijpschijf
13. Spanmoer
14. Hardmetalen slijpkop^a)
15. Beschermkap voor doorslijpen^a)
16. Doorslijpschijf^a)
17. Snelspanmoer met beugel (M 14)^a)
18. Handgreep (geïsoleerd oppervlak)
19. Slijpspindel
20. Handbescherming^a)
21. Rubberen schuurzool^a)
22. Schuurblad^a)
23. Ronde moer^a)
24. Komborstel^a)
25. Diamantboorkroon^a)
26. Afzuigkap voor doorslijpen (met geleiding)^a)
27. Diamantdoorslijpschijf^a)
28. Tweegatensleutel voor spanmoer^a)
29. Lamellenschijf^a)
30. Statusindicator elektrisch gereedschap (gebruikersinterface)
31. Indicator voor lage laadtoestand van de accu (gebruikersinterface)
32. Indicator voor het reinigen van het stoffilter (gebruikersinterface)
33. Knop voor het verhogen van de snelheid (gebruikersinterface)
34. Snelheidsinstelling/modusindicator (gebruikersinterface)
35. Knop voor het verlagen van de snelheid (gebruikersinterface)
36. Temperatuurindicator (gebruikersinterface)
37. Kickback-uitschakelindicator (gebruikersinterface)

a) Dit accessoire maakt geen deel uit van de standaard leveringsomvang.

Technische gegevens

^A) Gemeten bij 20–25 °C met accu yProCORE18V 12.0Ah

^B) Afhankelijk van gebruikte accu (6), beschermkap ((15), (10)) en extra handgreep (9)

^C) Beperkte prestaties bij temperaturen < 0 °C

De waarden kunnen variëren afhankelijk van het product, het toepassingsgebied en de omgevingsomstandigheden.
Voor meer informatie gaat u naar www.bosch-professional.com/wac.

KickBack Control

Als er een plotselinge terugslag is in het elektrische gereedschap, bijv. bij het vastlopen in een scheidende snede, wordt de stroomtoevoer naar de motor elektronisch onderbroken. De kickback control indicator (37) licht dan op. Wanneer de kickback control is geactiveerd, knippert de statusindicator (30) rood. Om het gereedschap opnieuw te starten, zet u de aan/uit-schakelaar (5) in de uit-stand en schakelt u het elektrische gereedschap vervolgens weer in.

Herstartbeveiliging

De herstartbeveiligingsfunctie voorkomt dat het elektrische gereedschap ongecontroleerd start nadat de stroomtoevoer naar het gereedschap is onderbroken.

Snelheidsvoorkeuze
De fabrieksinstellingen omvatten 6 vooraf ingestelde snelheden.
Om het gereedschap te restarten, zet u de aan/uit-schakelaar (5) in de uit-stand en schakelt u het elektrische gereedschap vervolgens weer in.

Nalooprem

Het elektrische gereedschap is voorzien van een elektronische nalooprem. Wanneer het elektrische gereedschap wordt uitgeschakeld of de stroomtoevoer wordt onderbroken, komt het schuurgereedschap binnen enkele seconden volledig tot stilstand.

Drop control

De geïntegreerde impact shutdown schakelt het elektrische gereedschap uit zodra het de vloer raakt. Om het gereedschap opnieuw te starten, zet u de aan/uit-schakelaar (5) in de "uit"-stand en schakelt u het elektrische gereedschap vervolgens weer in.

De gespecificeerde snelheidsinstellingswaarden zijn afhankelijk van de gebruikte accu, de laadtoestand van de accu en de bedrijfstemperatuur van het gereedschap.

U kunt de vereiste snelheid selecteren met behulp van de knoppen voor het aanpassen van de snelheid, (33) en (35), zelfs tijdens het gebruik. De cijfers in de onderstaande tabel zijn de aanbevolen waarden voor de fabrieksinstellingen met 6 vooraf ingestelde snelheden.

• Het nominale toerental van het accessoire moet minstens gelijk zijn aan het maximale toerental dat op het elektrische gereedschap is aangegeven. Accessoires die sneller draaien dan hun nominale toerental, kunnen breken en uit elkaar vliegen.

Oplaadbare batterij

Bosch verkoopt sommige draadloze elektrische gereedschappen zonder oplaadbare batterij. Of er een oplaadbare batterij bij het elektrische gereedschap is inbegrepen, kunt u zien aan de verpakking.

De batterij opladen

• Gebruik uitsluitend de in de technische gegevens vermelde opladers. Alleen deze opladers zijn geschikt voor de lithium-ionbatterij van uw elektrische gereedschap.

Opmerking: lithium-ionbatterijen worden gedeeltelijk opgeladen geleverd conform internationale transportvoorschriften. Om de volledige capaciteit van de oplaadbare batterij te garanderen, laadt u de oplaadbare batterij volledig op voordat u uw gereedschap voor de eerste keer gebruikt.

De batterij plaatsen

Schuif de opgeladen batterij in de batterijhouder tot deze vastklikt.

De batterij verwijderen

Om de oplaadbare batterij te verwijderen, drukt u op de ontgrendelknop van de batterij en trekt u de batterij eruit. Gebruik hierbij geen geweld.
De oplaadbare batterij heeft twee vergrendelingsniveaus om te voorkomen dat de batterij eruit valt als de ontgrendelknop van de batterij per ongeluk wordt ingedrukt. De oplaadbare batterij wordt op zijn plaats gehouden door een veer wanneer deze in het elektrische gereedschap is gemonteerd.

Batterijoplaadindicator

Opmerking: niet alle batterijtypen hebben een batterijoplaadindicator.

De groene leds op de batterijoplaadindicator geven de laadtoestand van de batterij aan. Om veiligheidsredenen is het alleen mogelijk om de laadtoestand te controleren als het elektrische gereedschap niet in werking is.
Druk op de knop voor de batterijoplaadindicator of om de laadtoestand weer te geven. Dit is ook mogelijk wanneer de batterij is verwijderd.
Als er geen led oplicht na het indrukken van de knop voor de batterijoplaadindicator, is de batterij defect en moet deze worden vervangen.
De laadtoestand van de batterij wordt ook weergegeven op de gebruikersinterface (zie "Statusindicaties").

Batterijmodel GBA 18V...

Batterijmodel ProCORE18V...

Aanbevelingen voor een optimale omgang met de batterij

Bescherm de batterij tegen vocht en water.
Bewaar de batterij alleen bij een temperatuurbereik van −20 tot 50°C. Laat de batterij bijvoorbeeld niet in de zomer in uw auto liggen.
Maak de ventilatieopeningen op de batterij af en toe schoon met een zachte borstel die schoon en droog is.
Een aanzienlijk verkorte gebruiksduur na het opladen geeft aan dat de batterij verslechterd is en moet worden vervangen. Volg de instructies voor een correcte verwijdering.

Montage

Montage van beschermende uitrusting

• Verwijder de accu uit het elektrische gereedschap voordat u werkzaamheden aan het elektrische gereedschap uitvoert (bijv. onderhoud, gereedschapswissel enz.). Er bestaat letselgevaar bij het per ongeluk indrukken van de aan/uit-schakelaar.

Opmerking: Als de schuurschijf tijdens het gebruik breekt of als de houders op de beschermkap/het elektrische gereedschap beschadigd raken, moet het elektrische gereedschap onmiddellijk naar de klantenservice worden gestuurd; zie het hoofdstuk "Klantenservice en toepassingsservice" voor de adressen.

Beschermkap voor schuren
Plaats de beschermkap (10) op de houder op het elektrische gereedschap totdat de coderingsnokken van de beschermkap zijn uitgelijnd met de houder. Houd hierbij de ontgrendelingshendel (1) ingedrukt.
Druk de beschermkap (10) op de spilmof totdat de schouder van de beschermkap op de flens van het elektrische gereedschap rust en draai de beschermkap totdat deze hoorbaar vastklikt.
Pas de positie van de beschermkap (10) aan de vereisten van de werkzaamheden aan. Duw hiervoor de ontgrendelingshendel (1) omhoog en draai de beschermkap (10) in de vereiste positie.

• Plaats de beschermkap (10) altijd zo dat de twee nokken op de ontgrendelingshendel (1) in de bijbehorende openingen op de beschermkap (10) grijpen.
• Stel de beschermkap (10) zo in dat vonken in de richting van de bediener worden voorkomen.
• De beschermkap (10) mag alleen in de richting van het accessoire kunnen worden gedraaid terwijl de ontgrendelingshendel (1) wordt bediend. Anders mag het elektrische gereedschap onder geen enkele omstandigheid meer worden gebruikt en moet het naar de klantenservice worden gestuurd.

Opmerking: De coderingsnokken op de beschermkap (10) zorgen ervoor dat alleen een beschermkap kan worden gemonteerd die geschikt is voor het elektrische gereedschap.

Beschermkap voor doorslijpen

• Gebruik altijd de beschermkap voor doorslijpen (15) bij het doorslijpen met gebonden schuurmiddelen.
• Zorg voor voldoende stofafzuiging bij het doorslijpen van steen.

De beschermkap voor doorslijpen (15) wordt op dezelfde manier gemonteerd als de beschermkap voor schuren (10).

Zijhandgreep

• Gebruik uw elektrische gereedschap niet zonder de zijhandgreep (9).

Schroef de zijhandgreep (9) links of rechts van de machinekop, afhankelijk van uw werkwijze.

Trillingsarme extra handgreep

De trillingsarme extra handgreep vermindert trillingen, waardoor het gereedschap veilig en comfortabel kan worden gebruikt.

• Breng geen enkele wijziging aan aan de extra handgreep.

Blijf een beschadigde extra handgreep niet gebruiken.

Handbeschermkap

• Monteer altijd de handbeschermkap (20) bij het werken met de rubberen schuurzool (21) of met de komborstel/schijfborstel/lamellenschijf.

Bevestig de handbeschermkap (20) aan de zijhandgreep (9).

Montage van de schuurgereedschappen

• Verwijder de accu uit het elektrische gereedschap voordat u werkzaamheden aan het elektrische gereedschap uitvoert (bijv. onderhoud, gereedschapswissel enz.). Er bestaat letselgevaar bij het per ongeluk indrukken van de aan/uit-schakelaar.
• Raak slijp- en doorslijpschijven pas aan als ze zijn afgekoeld. De schijven kunnen tijdens het werken erg heet worden.

Reinig de slijpspil (19) en alle te monteren onderdelen. Vergrendel de slijpspil met de spindelvergrendelknop (3) voordat u de schuurgereedschappen vastklemt en loslaat.

• Druk niet op de spindelvergrendelknop terwijl de slijpspil beweegt. Het elektrische gereedschap kan beschadigd raken als u dit doet.

Slijp-/doorslijpschijf met een diameter van 125 mm/150 mm

Let op de afmetingen van de schuurgereedschappen. De diameter van het gat moet overeenkomen met die van de montageflens. Gebruik geen adapter of verloopstuk.
Zorg er bij het gebruik van diamanten doorslijpschijven voor dat de pijl die de draairichting aangeeft op de diamanten doorslijpschijf overeenkomt met de draairichting van het elektrische gereedschap (zie de pijl voor de draairichting op de machinekop).
Zie de afbeeldingen voor montage-instructies.
Gebruik de snelspanmoer (17) om de slijp-/doorslijpschijf vast te zetten zonder dat er extra gereedschap nodig is.
Gebruik de snelspanmoer (17) alleen voor slijp-/doorslijpschijven tot een maximale diameter van 125 mm.

• De snelspanmoer (17) mag alleen worden gebruikt voor slijp- of doorslijpschijven.
• Gebruik alleen snelspanmoeren (17) die in goede staat verkeren en niet beschadigd zijn.
• Zorg er bij het vastschroeven voor dat de bedrukte zijde van de snelspanmoer (17) niet naar de slijpschijf is gericht.
• Zet een slijp-/doorslijpschijf altijd vast met alleen de meegeleverde snelspanmoer (17).

Druk op de spindelvergrendelknop (3) om de slijpspil te vergrendelen. Om de snelspanmoer (17) vast te draaien, klapt u de stang omhoog en draait u de snelspanmoer stevig met de klok mee. Klap vervolgens de stang omlaag om de snelspanmoer vast te zetten. Het is niet voldoende om de schijf langs de rand aan te draaien.

Snelspanmoeren (17) die goed vastzitten en niet beschadigd zijn, kunnen met de hand worden verwijderd. Klap hiervoor de stang omhoog en draai de snelspanmoer stevig tegen de klok in. Als de snelspanmoer vastzit, probeer hem dan niet los te maken met een stuk gereedschap – gebruik altijd een twee-stiftensleutel.

Na montage van de montageflens en de slijp-/doorslijpschijf moet de vrije schroefdraadlengte van de slijpspil minstens 4 mm zijn.
Zorg ervoor dat het schuurgereedschap stevig vastzit, zodat het niet van de spil afdraait in de uitloop van het elektrische gereedschap.

Montageflens voor slijpspil M 14: Een kunststof onderdeel (O-ring) is gemonteerd rond de centreerkraag in de montageflens (11). Als de O-ring ontbreekt of beschadigd is, moet de montageflens (11) worden vervangen voordat de werkzaamheden kunnen worden hervat.

• Controleer na montage van het schuurgereedschap of het schuurgereedschap correct is gemonteerd en vrij kan draaien voordat u het elektrische gereedschap inschakelt. Zorg ervoor dat het schuurgereedschap niet tegen de beschermkap of andere onderdelen schuurt.

Slijp-/doorslijpschijf met diameter 100 mm

Het wordt niet aanbevolen om de snelspankop met stang (17) te gebruiken met een slijp-/doorslijpschijf van 100 mm.
Let op de afmetingen van de schuurgereedschappen. De diameter van het gat moet overeenkomen met die van de naafflens. Gebruik geen adapter of verloopstuk.
Zorg er bij het gebruik van diamanten doorslijpschijven voor dat de pijl die de draairichting aangeeft op de diamanten doorslijpschijf overeenkomt met de draairichting van het elektrische gereedschap (zie de pijl voor de draairichting op de machinekop).
Zie de afbeeldingen voor montage-instructies.
Om de slijp-/doorslijpschijf vast te maken, schroeft u de spanmoer (13) vast en draait u deze vast met de twee-stiftensleutel.

• Controleer na montage van het schuurgereedschap of het schuurgereedschap correct is gemonteerd en vrij kan draaien voordat u het elektrische gereedschap inschakelt. Zorg ervoor dat het schuurgereedschap niet tegen de beschermkap of andere onderdelen schuurt.

Lamellenschijf

• Monteer altijd de handbeschermkap (20) bij het werken met de lamellenschijf.

Rubberen schuurpad

• Monteer altijd de handbeschermkap (20) bij het werken met de rubberen schuurpad (21).

Zie de afbeeldingen voor montage-instructies.
Schuif de rubberen schuurpad (21) op de slijpspil (19).
Druk het schuurblad (22) stevig op de onderkant van de rubberen schuurpad (21).
Schroef de ronde moer (23) erop en draai deze vast met een twee-stiftensleutel.

Komborstel/schijfborstel

• Monteer altijd de handbeschermkap (20) bij het werken met de komborstel of schijfborstel.

Zie de afbeeldingen voor montage-instructies.
De komborstel/schijfborstel moet op de slijpspil worden geschroefd totdat deze stevig tegen de slijpspilflens aan het einde van de slijpspildraad rust. Draai de komborstel/schijfborstel vast met een steeksleutel.

Carbide slijpkop

• Een slijpkop mag alleen worden gebruikt met een geschikte beschermkap.

Goedgekeurde schuurgereedschappen

U kunt alle schuurgereedschappen gebruiken die in deze gebruiksaanwijzing worden genoemd.
Het toegestane toerental [min^-1] of de omtreksnelheid [m/s] van de gebruikte schuurgereedschappen moet minstens overeenkomen met de waarden in de tabel.
Het is daarom belangrijk om de toegestane rotatie-/omtreksnelheid op het label van het schuurgereedschap in acht te nemen.

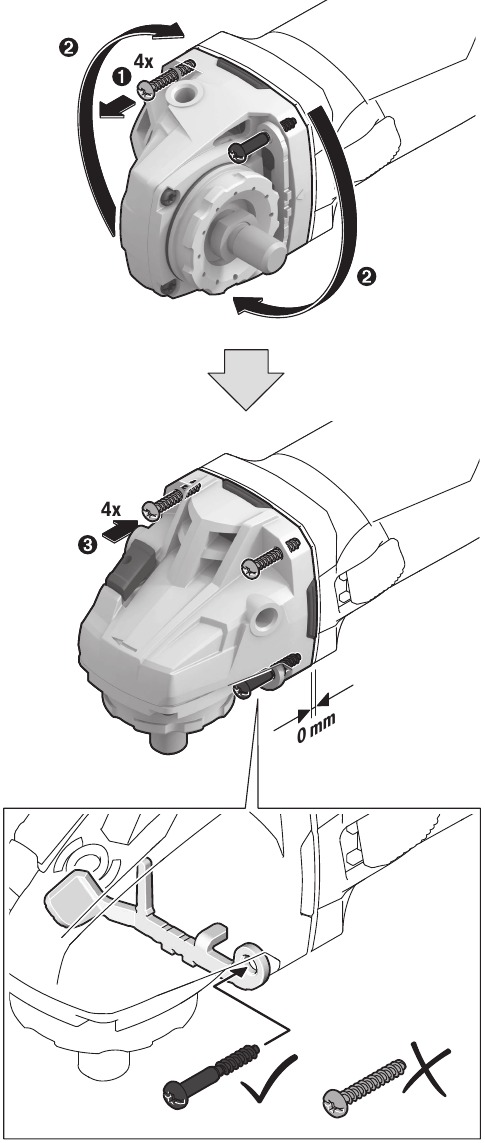

De machinekop draaien

(zie afbeelding A)

FIG.A

• Verwijder de accu uit het elektrische gereedschap voordat u werkzaamheden aan het elektrische gereedschap uitvoert (bijv. onderhoud, gereedschapswissel enz.). Er bestaat letselgevaar bij het per ongeluk indrukken van de aan/uit-schakelaar.

De machinekop kan in stappen van 90° worden gedraaid. Op deze manier kan de aan/uit-schakelaar in een gunstiger bedieningspositie worden gebracht voor bepaalde toepassingen, bijvoorbeeld voor linkshandige gebruikers.

Draai de vier schroeven volledig los (). Draai de machinekop voorzichtig, zonder deze uit de behuizing te verwijderen, in de nieuwe positie (). Draai de vier schroeven erin en draai ze weer vast ().

Stof-/spanenafzuiging

Stof van materialen zoals loodhoudende coatings, sommige houtsoorten, mineralen en metaal kan schadelijk zijn voor de gezondheid. Het aanraken of inademen van het stof kan allergische reacties veroorzaken en/of leiden tot infecties van de luchtwegen van de gebruiker of omstanders.

Bepaalde soorten stof, zoals eiken- of beukenhoutstof, worden als kankerverwekkend beschouwd, vooral in combinatie met additieven voor houtbehandeling (chromaat, houtbeschermingsmiddel). Materialen die asbest bevatten mogen alleen door specialisten worden bewerkt.

• Zorg voor een goede ventilatie van de werkplek.
• Het wordt aanbevolen om een ademhalingsmasker van filterklasse P2 te dragen.

Neem de relevante voorschriften in uw land in acht voor de te bewerken materialen.

• Vermijd stofophoping op de werkplek. Stof kan gemakkelijk ontbranden.

Werking

• Belast het elektrische gereedschap niet zo zwaar dat het tot stilstand komt.
• Haal de accu uit het elektrische gereedschap voordat u werkzaamheden aan het elektrische gereedschap uitvoert (bijv. onderhoud, gereedschap wisselen, enz.). Er bestaat verwondingsgevaar door het per ongeluk indrukken van de aan/uit-schakelaar.
• Wees voorzichtig bij het slijpen van sleuven in dragende muren; zie de paragraaf "Informatie over structureel ontwerp".
• Klem het werkstuk vast als het niet door zijn eigen gewicht stevig staat.
• Als het elektrische gereedschap zwaar is belast, laat het dan enkele minuten onbelast draaien om het accessoire af te koelen.
• Gebruik het elektrische gereedschap niet met een doorslijpstandaard.
• Raak slijp- en doorslijpschijven niet aan voordat ze zijn afgekoeld. De schijven kunnen tijdens het werk erg heet worden.

Werkadvies

Voorbewerking

• Gebruik nooit doorslijpschijven voor voorbewerking.

De beste resultaten bij voorbewerking worden bereikt met een ingestelde hoek van 30° tot 40°. Beweeg het elektrische gereedschap met matige druk heen en weer. Dit zorgt ervoor dat het werkstuk niet te heet wordt of verkleurt en dat er geen groeven worden gevormd.

Lamellenschijf
Met de lamellenschijf (accessoire) kunnen gebogen oppervlakken en profielen worden bewerkt. Lamellenschijven hebben een aanzienlijk langere levensduur, een lager geluidsniveau en lagere schuurtemperaturen dan conventioneel schuurpapier.

Metaal snijden

• Gebruik altijd de beschermkap voor snijden (15) bij het snijden met gebonden schuurmiddelen.

Gebruik bij het abrasief doorslijpen een matige toevoer die is afgestemd op het te bewerken materiaal. Oefen geen druk uit op de doorslijpschijf en kantel of zwaai het elektrische gereedschap niet.
Probeer niet de snelheid van een doorslijpschijf die tot stilstand komt te verminderen door druk van de zijkant uit te oefenen.

Het elektrische gereedschap moet altijd in een opwaartse slijpbeweging werken. Anders bestaat het risico dat het ongecontroleerd uit de snede wordt geduwd. Voor de beste resultaten bij het snijden van profielen en rechthoekige buizen, begint u bij de kleinste doorsnede.

Steen snijden

(zie afbeelding B)

• Zorg voor voldoende stofafzuiging bij het snijden van steen.
• Draag een stofmasker.
• Het elektrische gereedschap mag alleen worden gebruikt voor droog snijden/slijpen.

Voor de beste resultaten bij het snijden van steen, gebruikt u een diamanten doorslijpschijf.
Bij gebruik van de afzuigkap voor het snijden met een snijgeleider (26), moet de stofzuiger zijn goedgekeurd voor het opzuigen van steenstof. Geschikte stofzuigers zijn verkrijgbaar bij Bosch.

Schakel het elektrische gereedschap in en positioneer het met het voorste deel van de snijgeleider op het werkstuk. Beweeg het elektrische gereedschap met een matige toevoerbeweging die is afgestemd op het te bewerken materiaal.

Bij het snijden van bijzonder harde materialen zoals beton met een hoog kiezelgehalte, kan de diamanten doorslijpschijf oververhit raken en beschadigd raken als gevolg hiervan. Dit wordt duidelijk aangegeven door cirkelvormige vonken die met de diamanten doorslijpschijf meedraaien.
Als dit gebeurt, stop dan met snijden en laat de diamanten doorslijpschijf afkoelen door het elektrische gereedschap korte tijd op maximale snelheid zonder belasting te laten draaien.
Als het werk merkbaar langzamer gaat en met cirkelvormige vonken, geeft dit aan dat de diamanten doorslijpschijf bot is geworden. U kunt de schijf opnieuw slijpen door kort in schurend materiaal (bijv. kalkzandsteen) te snijden.

Informatie over structureel ontwerp
Uitsparingen in dragende wanden zijn onderworpen aan landspecifieke voorschriften. Deze voorschriften moeten te allen tijde worden nageleefd. Vraag advies aan de verantwoordelijke constructeur, architect of bouwopzichter voordat u met de werkzaamheden begint.

Beginnen met werken

In-/uitschakelen
Om het elektrische gereedschap te starten, duwt u de aan/uit-schakelaar (5) naar voren. Om de aan/uit-schakelaar (5) in positie te vergrendelen, duwt u de aan/uit-schakelaar (5) naar voren en omlaag totdat deze vastklikt.
Om het elektrische gereedschap uit te schakelen, laat u de aan/uit-schakelaar (5) los; of, als de schakelaar is vergrendeld, duwt u de aan/uit-schakelaar (5) kort naar achteren en omlaag en laat u deze vervolgens los.

• Controleer schuurgereedschappen altijd voordat u ze gebruikt. Het schuurgereedschap moet correct zijn gemonteerd en vrij kunnen bewegen. Voer een testrun uit van ten minste één minuut zonder belasting. Gebruik geen schuurgereedschappen die beschadigd zijn, onwaar lopen of trillen tijdens gebruik. Beschadigde schuurgereedschappen kunnen uit elkaar barsten en letsel veroorzaken.

Gebruikersinterface

(zie afbeelding C hierboven)

De gebruikersinterface (4) wordt gebruikt om de snelheid vooraf te selecteren en om de status van het elektrische gereedschap aan te geven.

Statusindicaties

Onderhoud en service

Onderhoud en reiniging

• Haal de accu uit het elektrische gereedschap voordat u werkzaamheden aan het elektrische gereedschap uitvoert (bijv. onderhoud, gereedschap wisselen, enz.). Er bestaat verwondingsgevaar door het per ongeluk indrukken van de aan/uit-schakelaar.
• Houd het elektrische gereedschap en de filters schoon om een goede, veilige werking te garanderen.

Bewaar en behandel de accessoires zorgvuldig.

Klantenservice en toepassingsadvies

Onze klantenservice beantwoordt uw vragen over onderhoud en reparatie van uw product, evenals over reserveonderdelen. Explosietekeningen en informatie over reserveonderdelen vindt u op: www.bosch-pt.com
Het Bosch-productadvies geeft u graag antwoord op vragen over onze producten en accessoires.
Vermeld bij alle correspondentie en bestellingen van reserveonderdelen altijd het 10-cijferige artikelnummer dat op het typeplaatje van het product staat.

Meer serviceadressen vindt u op: www.bosch-pt.com/serviceaddresses

Transport

De aanbevolen lithium-ionaccu's zijn onderworpen aan de wetgeving inzake het transport van gevaarlijke goederen. De gebruiker kan de accu's over de weg vervoeren zonder verdere vereisten.
Wanneer de accu's door derden worden verzonden (bijv. luchttransport of expeditiebedrijf), moeten speciale eisen aan verpakking en etikettering (bijv. ADR-voorschriften) worden nageleefd. Een expert op het gebied van gevaarlijke goederen moet worden geraadpleegd bij het voorbereiden van de artikelen voor verzending.
Verzend accupacks alleen als de behuizing onbeschadigd is. Plak open contacten af of maskeer ze en verpak de accu zo dat deze niet in de verpakking kan bewegen. Houd ook rekening met de mogelijkheid van meer gedetailleerde nationale voorschriften.

www.bosch-pt.com

Referenties

• http://www.bosch-professional.com/wac
• Home | Bosch Power Tools
• Service wereldwijd

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Bosch Professional GWS 18V-15 S handleiding

Beschikbare talen
