minkaAire Switch F636L-BN Handleiding

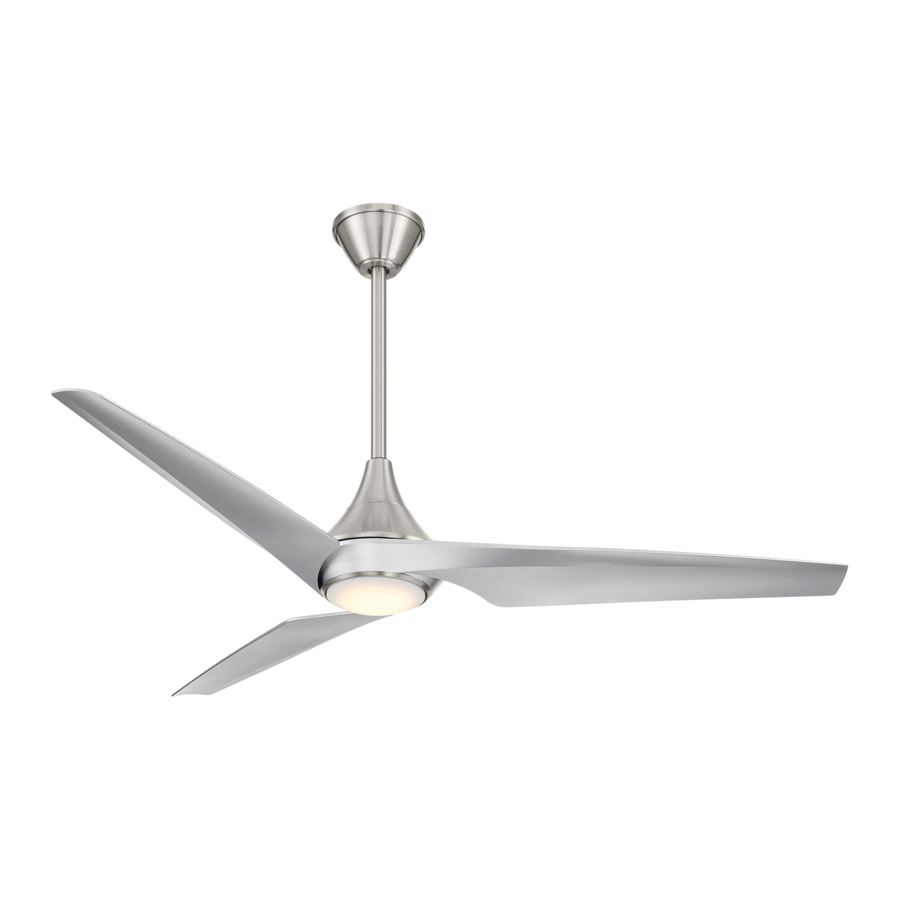

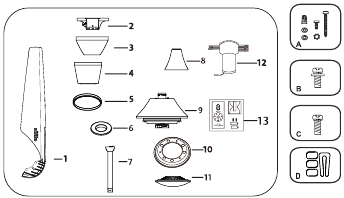

INHOUD VAN DE VERPAKKING

Pak uw ventilator uit en controleer de inhoud. U zou de volgende items moeten hebben:

1. Ventilatorbladen (3)
2. Hangbeugel
3. Baldakijn voor downrod-versie
4. Baldakijn voor hugger-versie
5. Baldakijnring voor zowel downrod- als hugger-versie
6. Baldakijndeksel voor downrod-versie
7. 10" Downrod-constructie
8. Koppelingsafdekking
9. Ventilatormotorsamenstel
10. Decoratieve ring voor bladen
11. 20W led-samenstel
12. Ontvanger (1) + draadmoeren (9)
13. Zender + houder + 2*montageschroeven + 2* 1.5V 3A batterij

1. Montagehardware:
   Draadmoeren (3)
   #8x3/4"Machineschroeven (2)
   #10x1 5"Houtschroeven (2)
   4 mm sterschijven (2)
   Metalen ringen (2)
   Borgringen (2)
2. Bevestigingshardware voor bladen:
   Bladschroeven (6 + 1 reserve)
3. Bevestigingshardware voor decoratieve ring voor bladen:
   Schroeven voor decoratieve ring voor bladen (3)
4. Balanceringsset (1)

VOORINSTALLATIE

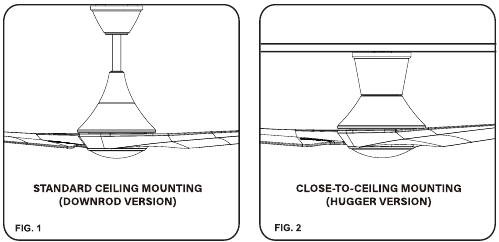

INSTRUCTIES VOOR DUBBELE MONTAGE
Deze plafondventilator wordt geleverd met twee soorten ophangconstructies: de standaard plafondinstallatie met behulp van de downrod met kogel- en hangbeugelmontage, en de "dicht-op-plafond"-montage. De "dicht-op-plafond"-montage wordt aanbevolen in kamers met een plafond van minder dan 2,4 meter hoog of in ruimtes waar extra ruimte gewenst is van de vloer tot de ventilatorbladen.

Bij gebruik van de standaard downrod-installatie is de afstand van het plafond tot de onderkant van de ventilatorbladen ongeveer 44,15 cm. De "dicht-op-plafond"-installatie vermindert de afstand van het plafond tot de onderkant van de ventilatorbladen tot ongeveer 25,73 cm.
Zodra u hebt besloten welke plafondinstallatie u wilt gebruiken, raadpleegt u de bijbehorende secties en procedures tijdens de montageperiode. Indien nodig vermeldt elke sectie van de instructies de verschillende procedures die u moet volgen voor de twee soorten installatie.

DE VENTILATOR INSTALLEREN

Benodigde gereedschappen: kruiskopschroevendraaier, platte schroevendraaier, trapladder, draadsnijders, elektriciteitstape.

MONTAGE-OPTIES
Als er geen bestaande montagebox is, lees dan de volgende instructies. Schakel de stroom uit door zekeringen te verwijderen of stroomonderbrekers uit te schakelen.
Bevestig de contactdoos rechtstreeks aan de constructie van het gebouw. Gebruik de juiste bevestigingsmiddelen en bouwmaterialen. De contactdoos en de ondersteuning ervan moeten het bewegende gewicht van de ventilator volledig kunnen dragen (minstens 22,7 kg). Gebruik een UL-gecertificeerde metalen contactdoos.
Gebruik geen plastic contactdoos.
Afbeelding 3, 4 en 5 zijn voorbeelden van verschillende manieren om de contactdoos te monteren.

Opmerking: Mogelijk hebt u een langere downrod nodig om de juiste bladspeling te behouden bij installatie op een steil, hellend plafond. Langere downrods zijn verkrijgbaar bij uw Minka-Aire^® dealer.
Om uw ventilator op te hangen waar er een bestaand armatuur is, maar geen plafondbalk, moet u mogelijk een hangerbalk installeren, zoals weergegeven in Afb. 6 (verkrijgbaar bij uw Minka Aire^® dealer of plaatselijke ijzerhandel).

DE VENTILATOR OPHANGEN

DOWNROD-VERSIE

Alle onderdelen, hardware en componenten zoals de hangbeugel en de hangkogel zijn geleverd voor uw veiligheid en de juiste installatie van uw nieuwe plafondventilator. Het gebruik van andere onderdelen, hardware of componenten die niet door Aire bij de ventilator zijn geleverd, maakt de Aire-garantie ongeldig.
Vergeet niet de stroom uit te schakelen. Volg de onderstaande stappen om uw ventilator correct op te hangen:

1. Bevestig de hangbeugel aan de plafondcontactdoos met behulp van de schroeven die bij uw contactdoos zijn geleverd.

2. Draai de twee stelschroeven los en verwijder de trekpen en borgpen uit de koppeling aan de bovenkant van het motorsamenstel.

3. Verwijder de hangkogel van het downrod-samenstel door de stelschroef los te draaien en de kruispen te verwijderen.

4. Voer de ventilatordraden voorzichtig door de downrod. (Afb. 10) Draai de downrod in de koppeling totdat de gaten zijn uitgelijnd en zet vast met de eerder verwijderde borgpen en trekpen, draai de stelschroeven vast. (Afb. 12)

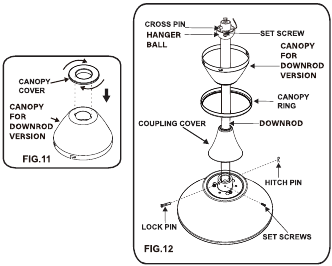

5. Installeer de baldakijndeksel op de baldakijn. (Afb. 11) Schuif de koppelingsafdekking, de baldakijnring en de baldakijn op de downrod. (Afb. 12) Installeer de hangkogel voorzichtig terug op de stang en zorg ervoor dat de kruispen in de juiste positie zit, de stelschroeven zijn vastgedraaid en de draden niet zijn gedraaid.

6. Til het motorsamenstel op en plaats de hangkogel in de hangbeugel. Draai het motorsamenstel naar behoefte totdat de controle-inkeping van de hangkogel stevig over de registratielip van de hangbeugel rust.


HUGGER-VERSIE

Alle onderdelen, hardware en componenten zoals de hangbeugel en de hangkogel zijn geleverd voor uw veiligheid en de juiste installatie van uw nieuwe plafondventilator. Het gebruik van andere onderdelen, hardware of componenten die niet door Aire bij de ventilator zijn geleverd, maakt de Aire-garantie ongeldig.
Vergeet niet de stroom uit te schakelen. Volg de onderstaande stappen om uw ventilator correct op te hangen:

1. Bevestig de hangbeugel aan de plafondcontactdoos met behulp van de schroeven die bij uw contactdoos zijn geleverd.

2. Verwijder de twee stelschroeven, de trekpen en borgpen uit de koppeling aan de bovenkant van het motorsamenstel.

3. Verwijder de montageplaat van de koppeling door drie schroeven te verwijderen.

4. Plaats de baldakijnring en de baldakijn voor de hugger-versie over de koppeling. Bevestig de baldakijn voor de hugger-versie aan het ventilatormotorsamenstel met behulp van de drie schroeven en de montageplaat die in stap 3 zijn verwijderd.

5. Om de ventilator voor te bereiden op de bedrading, hangt u de ventilator aan de hangbeugel door de baldakijn voor de hugger-versie over de lip van de hangbeugel te schuiven. (Gebruik een van de niet-sleufgaten op de rand van de baldakijn voor de hugger-versie.


ELEKTRISCHE AANSLUITINGEN VOOR ZOWEL DOWNROD- ALS HUGGER-VERSIE

Het gebruik van dimmers die niet compatibel zijn met plafondventilatoren, veroorzaakt ongewenst gedrag, waaronder luid gezoem, en veroorzaakt permanente schade aan de elektrische component van uw ventilatoren.

Om mogelijke elektrische schokken te voorkomen, moet u ervoor zorgen dat de elektriciteit is uitgeschakeld bij de hoofdzekering of stroomonderbreker voordat u de bedrading aansluit.
OPMERKING: Het Aire ControlO-systeem voor deze DC-motorventilatoren is uitgerust met een leerfrequentiefunctie die 1024 codecombinaties heeft om mogelijke interferentie van andere afstandsbedieningseenheden te voorkomen.
De frequentie op uw ontvanger- en zendereenheden is in de fabriek ingesteld. (Afb. 20) Het is niet nodig de frequentie te wijzigen. Mocht u een andere Minka Aire DC-motorventilator in hetzelfde huis of gebied willen installeren met een aparte frequentiecode, raadpleeg dan het gedeelte over probleemoplossing "frequentie-interferentie" van deze handleiding om te leren hoe u de frequentie kunt wijzigen.

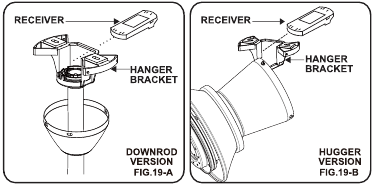

1. Plaats de ontvanger in de montagehangbeugel met de vlakke kant van de ontvanger naar het plafond gericht. (Afb. 19-A voor downrod-versie, Afb. 19-B voor hugger-versie)

2. Elektrische aansluitingen van motor naar ontvanger:
   Sluit de WITTE draad van de ventilator aan op de WITTE draad gemarkeerd met "Light N" van de ontvanger.
   Sluit de BLAUWE draad van de ventilator aan op de BLAUWE draad gemarkeerd met "Light L" van de ontvanger.
   Sluit de GELE draad van de ventilator aan op de GELE draad gemarkeerd met "MOTOR I" van de ontvanger.
   Sluit de RODE draad van de ventilator aan op de RODE draad gemarkeerd met "MOTOR 2" van de ontvanger.
   Sluit de GRIJZE draad van de ventilator aan op de GRIJZE draad gemarkeerd met "MOTOR3" van de ontvanger.

3. Elektrische aansluitingen van ontvanger op huisvoedingsdraden: Sluit de WITTE draad (NeutraI) van de contactdoos aan op de WITTE draad gemarkeerd met "AC in N" van de ontvanger.
   Sluit de ZWARTE draad (Hot) van de contactdoos aan op de ZWARTE draad gemarkeerd met "AC in L" van de ontvanger. (Afb. 21)
4. Als uw contactdoos een AARDdraad (Groen of blank koper) heeft, sluit u deze draad aan op de Aarddraden van de hangkogel en hangbeugel en ontvanger. Als uw contactdoos geen Aarddraad heeft, sluit u de Aarddraden van de hangkogel en hangbeugel en ontvanger samen aan. (Afb. 21)

Nadat alle verbindingen zijn gemaakt, controleert u of er geen losse draden zijn. Als extra voorzorgsmaatregel raden we aan de plastic draadconnectoren met elektriciteitstape aan de draden te bevestigen.

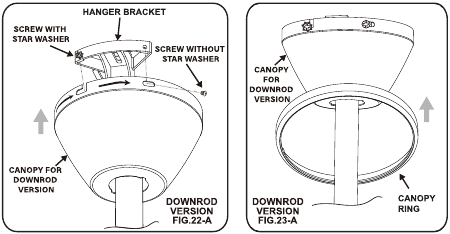

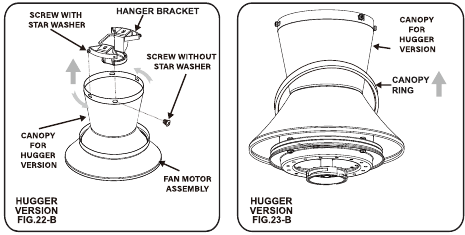

DE INSTALLATIE VOLTOOIEN

1. Let op de twee schroeven met sterschijf en de twee schroeven zonder ring op de hangbeugel. Draai degene met sterschijf ongeveer 1/4" los. Verwijder de andere zonder ring volledig van de hangbeugel.
2. Plaats de sleutelgaten van de baldakijn over de twee schroeven met sterschijven die eerder van de hangbeugel zijn losgedraaid. Draai de baldakijn totdat deze vastklikt op het smalle gedeelte van de sleutelgaten. Zet vast door de twee schroeven met sterschijven die eerder zijn losgedraaid en de twee schroeven zonder ring die eerder van de hangbeugel zijn verwijderd in stap 1 vast te draaien. (Afb. 22-A voor downrod-versie, Afb. 22-B voor hugger-versie)

3. Plaats de baldakijnring over de bovenkant van de baldakijn. (Afb. 23-A voor downrod-versie, Afb. 23-B voor hugger-versie)

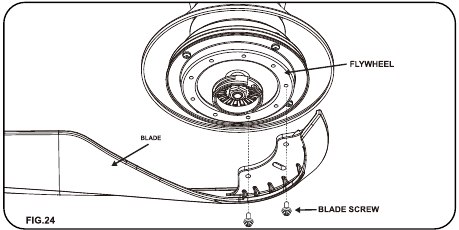

DE BLADEN OP HET VENTILATORMOTORSAMENSTEL INSTALLEREN

1. Lijn de 2 gaten van het blad uit met het vliegwiel. Zet het blad vast met twee bladschroeven.
2. Volg hetzelfde proces voor de overige twee bladen.

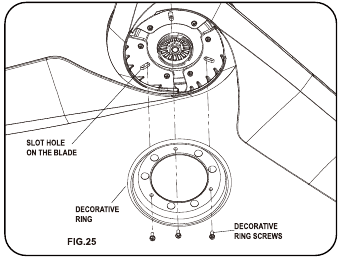

DE DECORATIEVE RING INSTALLEREN

Lijn de 3 schroefgaten op de decoratieve ring uit met de 3 sleufgaten op de bladen. Draai de decoratieve ring vast aan de bladen met behulp van de drie schroeven voor de decoratieve ring.

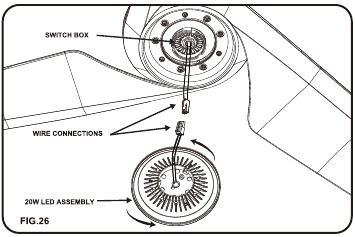

DE VERLICHTINGSSET INSTALLEREN

1. Terwijl u het 20W led-samenstel onder uw ventilator houdt, klikt u de draadverbindingsstekkers stevig in elkaar.

2. Bevestig het 20W led-samenstel aan de schakelkast door stevig te draaien. (Afb. 26)

OPMERKING: Dit is een geïntegreerde led-verlichtingsset en kan niet worden gedemonteerd om elektrische schokken te voorkomen.

BEDIENING VAN DE AFSTANDSBEDIENING/WANDBEDIENING

Alleen afstandsbediening: Plaats twee 3A 1,5 volt batterijen (meegeleverd). Om schade aan de zender te voorkomen, verwijdert u de batterij als deze lange tijd niet wordt gebruikt.
Uw DC borstelloze motor is uitgerust met een zelflerende afstandsbediening met frequentiefunctie. Herstel de stroom naar de plafondventilator en test de zender zoals hieronder voor een correcte werking:

1. 1, 2, 3, 4, 5 en 6 knop:
   Deze zes knoppen worden gebruikt om de ventilatorsnelheid als volgt in te stellen:
   1. = minimale snelheid
   2. = lage snelheid
   3. = gemiddelde lage snelheid
   4. = gemiddelde snelheid
   5. = gemiddelde hoge snelheid
   6. = hoge snelheid
2. Omkeerknop:
   Deze knop wordt gebruikt om de draairichting van de bladen te veranderen; vooruit voor warm weer of achteruit voor koel weer.
3. knop:
   Deze knop schakelt de ventilator uit.
4. Knop:
   Deze knoppen schakelen het licht AAN of UIT en regelen ook de helderheidsinstellingen van het licht. De volgende instructies zijn van toepassing op plafondventilatoren met een DOWN-licht ( knop) alleen of plafondventilatoren met een UP-licht ( knop) en een DOWN-licht ( knop) die onafhankelijk van elkaar worden bediend;

Druk op de knop voor het gewenste licht en laat deze los om het licht AAN of UIT te zetten. Houd de knop ingedrukt om de gewenste lichtsterkte in te stellen. Het licht schakelt tussen heldere en gedimde instellingen zolang de knop wordt ingedrukt. De lichtknop heeft een automatische auto-resume functie waarmee het licht op dezelfde helderheid kan blijven als de vorige keer dat het werd uitgeschakeld.
Opmerking: deze afstandsbediening heeft een maximaal radiozendbereik van 12 meter. Het maximale bereik is afhankelijk van de kwaliteit van de materialen die zijn gebruikt bij de constructie van de kamer/het gebouw waarin de ventilator is opgehangen.
Opmerking: De automatische leerfunctie is alleen verplicht binnen 60 seconden na het inschakelen van de AC-voeding van de ventilator.

1. Selecteer de gewenste frequentie van de achterkant van de zender.
2. Druk op de "Off" (Uit) knop van de zender en houd de "Off" (Uit) knop langer dan 10 seconden ingedrukt. Zodra de ontvanger de ingestelde frequentie heeft gedetecteerd, draait de ventilator een tijdje en knippert het licht drie keer.

Opmerking: De leerfrequentiefunctie blijft de laatst ingestelde frequentie behouden, zelfs wanneer de AC-voeding is uitgeschakeld.

1. De DC-motor heeft een ingebouwde veiligheidsvoorziening tegen obstructie tijdens bedrijf. Als de ventilatormotor 60 seconden of langer een obstructie detecteert, wordt deze vergrendeld en draait deze niet meer totdat de obstructie is verwijderd en de stroom gedurende 5 seconden is losgekoppeld.
2. Beveiliging boven 60 W: Wanneer de ontvanger een motorstroomverbruik detecteert dat groter is dan 60 W, stopt de stroom van de ontvanger en wordt de werking onmiddellijk gestaakt. Als u de ventilator opnieuw wilt starten, verwijder dan obstakels en koppel de stroom los door de stroomonderbreker uit te schakelen. En schakel de stroom na 5 seconden weer in.

Snelheidsinstellingen voor warm of koud weer zijn afhankelijk van factoren zoals de grootte van de kamer, de hoogte van het plafond en het aantal ventilatoren.
OPMERKING: om de draairichting van de bladen te veranderen, moet de ventilator in de bedrijfsmodus staan.

Warm weer (vooruit)
Een NEERWAARTSE luchtstroom creëert een verkoelend effect, zoals weergegeven in afbeelding 28. Hierdoor kunt u uw airconditioner op een warmere stand zetten zonder dat dit uw comfort beïnvloedt.

Koud weer (Achteruit)
Een OPWAARTSE luchtstroom verplaatst warmere lucht van het plafondgebied, zoals weergegeven in afbeelding 29. Hierdoor kunt u uw verwarmingseenheid op een koelere stand zetten zonder dat dit uw comfort beïnvloedt.

GENIET VAN UW SLIMME PLAFONDVENTILATOR

Opmerking: Voordat u verdergaat met het leren over uw nieuwe slimme plafondventilator, moet u ervoor zorgen dat u eerst alle functionaliteiten van uw ventilator test met behulp van uw afstandsbediening.
Om van al het potentieel van uw nieuwe plafondventilator te genieten. U moet de BOND HOME-app downloaden. Beschikbaar in de Google en Apple Play Store.

U kunt de QR-code gebruiken om de app te downloaden, of u kunt de app downloaden door naar https://bondhome.io/app/ te gaan en de aanwijzingen te volgen.

OPMERKING: Raadpleeg onze "Sectie Probleemoplossing" voor aanvullende informatie over uw slimme plafondventilator.

ONDERHOUD VAN UW VENTILATOR

Hier zijn enkele suggesties om u te helpen uw ventilator te onderhouden.

1. Vanwege de natuurlijke beweging van de ventilator kunnen sommige verbindingen losraken. Controleer twee keer per jaar de steunverbindingen, beugels en bladbevestiging. Zorg ervoor dat ze stevig vastzitten. (Het is niet nodig om de ventilator van het plafond te verwijderen).
2. Reinig uw ventilator periodiek om zijn nieuwe uiterlijk in de loop der jaren te behouden. Gebruik alleen een zachte borstel of pluisvrije doek om krassen op de afwerking te voorkomen. Gecoate afwerkingen zijn afgedicht met lak om verkleuring of aantasting te minimaliseren.
   Gebruik geen water bij het reinigen, dit kan de motor, houten bladen beschadigen of mogelijk een elektrische schok veroorzaken.
3. Gebruik een pluisvrije, licht vochtige doek of plumeau om stof van de bladen te verwijderen.
4. Het is niet nodig om uw ventilator te oliën. De motor heeft permanent gesmeerde lagers.
5. Als uw ventilator is voorzien van glazen kappen, reinig deze dan met lauw zeepsop en een zachte doek of spons. DOMPEL GLAZEN KAPPEN NIET ONDER IN HEET WATER. PLAATS GEEN GLAZEN KAPPEN IN EEN AUTOMATISCHE VAATWASSER.

ZORG ERVOOR DAT DE STROOM IS UITGESCHAKELD IN DE ELEKTRISCHE PANEELKAST VOORDAT U REPARATIES UITVOERT. RAADPLEEG DE SECTIE "ELEKTRISCHE AANSLUITINGEN".

PROBLEEMOPLOSSING

SPECIFICATIES

Dit zijn typische metingen. Uw werkelijke ventilator kan afwijken. Ze omvatten geen ampères en wattage die door de lamp(en) worden gebruikt.

PRESTATIE- EN ENERGIE-INFORMATIE

De weergegeven luchtstroom is een gewogen gemiddelde van hoge en lage kubieke voet per minuut op basis van montage met verlengbuis.

De luchtstroom van de plafondventilator wordt gemeten in kubieke voet per minuut (CFM).
Het energieverbruik wordt gemeten in watt. Om energiebesparingen te maximaliseren:

• Kies een ventilator met een hoge luchtstroomefficiëntie (CFM/watt)
• Gebruik ENERGY STAR^®-Iabe ed verlichtingin uw ventilator.
• Vergeet niet uw ventilator uit te schakelen wanneer u de kamer verlaat

VEILIGHEIDSREGELS

1. Voordat u begint met het installeren van de ventilator, schakelt u de stroom uit bij de stroomonderbreker van de zekeringkast.
2. Wees voorzichtig! Lees alle instructies en veiligheidsinformatie voordat u uw nieuwe ventilator installeert. Bekijk de bijbehorende montagetekeningen.
3. Zorg ervoor dat alle elektrische aansluitingen voldoen aan de plaatselijke voorschriften, verordeningen of National Electrical Codes. Huur een gekwalificeerde elektricien in of raadpleeg een doe-het-zelf handboek voor bedrading als u niet bekend bent met het installeren van elektrische bedrading.
4. Zorg ervoor dat de installatieplaats die u kiest, ervoor zorgt dat de ventilatorbladen kunnen draaien zonder enige obstakels. Laat een minimale afstand van 2,1 meter van de vloer en 45 cm van het uiteinde van de bladen tot de muur.
5. Als u de ventilator aan een stopcontactdoos voor een plafondventilator monteert, gebruik dan een U.L.-gecertificeerde metalen achthoekige stopcontactdoos die is gemarkeerd met "Acceptable for Fan Support" (Geschikt voor ventilatorondersteuning). Bevestig de doos rechtstreeks aan de bouwconstructie. De stopcontactdoos en de ondersteuning ervan moeten het bewegende gewicht van de ventilator kunnen dragen (minstens 22,5 kg). Gebruik geen plastic doos.
6.
   Om het risico op letsel te verminderen, gebruikt u alleen de schroeven die bij de stopcontactdoos zijn geleverd in combinatie met de borgringen die bij de ventilator zijn geleverd.
7. Als u de ventilator aan een balk monteert, zorg er dan voor dat deze het bewegende gewicht van de ventilator kan dragen (minstens 22,5 kg).
8. Nadat u de ventilator hebt geïnstalleerd, moet u ervoor zorgen dat alle montageonderdelen zijn vastgezet om te voorkomen dat de ventilator valt.
9. Steek niets in de ventilatorbladen terwijl de ventilator in werking is.
10. Schakel de ventilator uit en wacht tot de bladen volledig tot stilstand zijn gekomen voordat u onderhoud of reiniging uitvoert.

Om het risico op brand, elektrische schokken of letsel aan personen te verminderen, mag u geen vervangingsonderdelen gebruiken die niet door de fabrikant zijn aanbevolen (bijv. onderdelen die thuis zijn gemaakt met een 3D-printer).
LET OP: De belangrijke veiligheidsmaatregelen en instructies in deze handleiding zijn niet bedoeld om alle mogelijke omstandigheden en situaties te dekken die zich kunnen voordoen. Het moet duidelijk zijn dat gezond verstand, voorzichtigheid en zorg factoren zijn die niet in dit product kunnen worden ingebouwd. Deze factoren moeten worden geleverd door de persoon (personen) die het apparaat installeert, onderhoudt en bedient.

OM HET RISICO OP BRAND, ELEKTRISCHE SCHOKKEN OF ANDER PERSOONLIJK LETSEL TE VERMINDEREN, MAG U DE VENTILATOR ALLEEN MONTEREN OP EEN U.L.-GECERTIFICEERDE STOPCONTACTDOOS OF EEN ONDERSTEUNINGSSYSTEEM DAT IS GEMARKEERD ALS GESCHIKT VOOR VENTILATORONDERSTEUNING EN DE MONTAGESCHROEVEN GEBRUIKEN DIE BIJ DE STOPCONTACTDOOS ZIJN GELEVERD IN COMBINATIE MET DE BORGTRINGEN DIE BIJ DE VENTILATOR ZIJN GELEVERD. DE MEESTE STOPCONTACTDOZEN DIE GEWOONLIJK WORDEN GEBRUIKT VOOR VENTILATORONDERSTEUNING VAN VERLICHTINGSARMATUREN, ZIJN NIET GESCHIKT VOOR VENTILATORONDERSTEUNING EN MOETEN WORDEN VERVANGEN. RAADPLEEG BIJ TWIJFEL EEN GEKWALIFICEERDE ELEKTRICIEN.
OM HET RISICO OP PERSOONLIJK LETSEL TE VERMINDEREN, MAG U DE BLADHOUDERS NIET BUIGEN TIJDENS HET INSTALLEREN, HET BALANCEREN VAN DE BLADEN OF HET REINIGEN VAN DE VENTILATOR. STEK GEEN VREEMDE VOORWERPEN TUSSEN DE DRAAIENDE VENTILATORBLADEN.
OM HET RISICO OP BRAND OF ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG DEZE VENTILATOR ALLEEN AL158-RM351HF170001 SOLID-STATE SNELHEIDSREGELAAR GEBRUIKEN MET RC1000 AFSTANDSBEDIENING

Voor aanvullende informatie over uw Minka Aire^® plafondventilator kunt u schrijven naar:
1151 W. Bradford Court, Corona, CA 92882
Voor klantenservice bel: 1-800-307-3267
