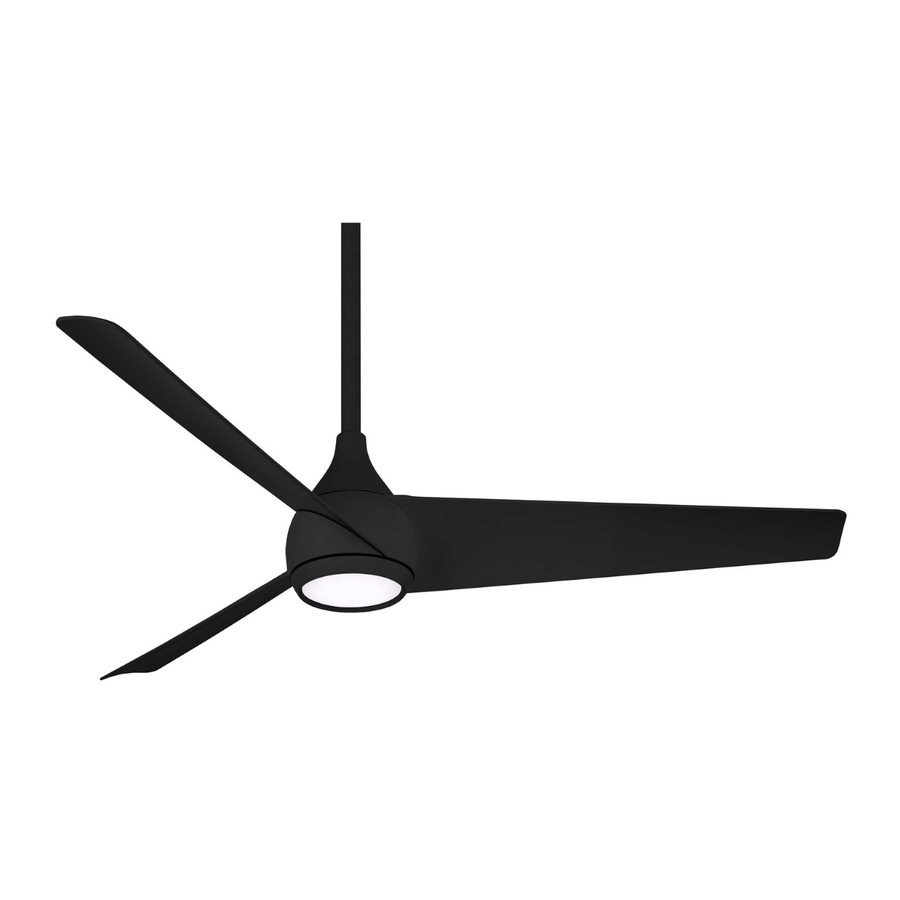

minkaAire Twist F678L-CL Handleiding

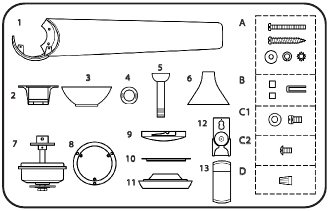

INHOUD VAN DE VERPAKKING

1. Ventilatorbladen (3)
2. Ophangbeugel
3. Baldakijn
4. Baldakijnafdekking
5. Onderstangmontage
6. Koppelingsafdekking
7. Ventilatormotor/behuizingmontage
8. 220W LED-verlichtingsset
9. PC PC kap
10. Bladfixeerring
11. Plaat voor verlichtingsset
12. Afstandsbediening met houder en 2 montageschroeven
    (1.5V*2AAA-batterij inbegrepen)
13. Ontvanger
    (9 kroonsteentjes inbegrepen)

1. Montagemateriaal:
   #10x38mm houtschroeven (2 stuks)
   #8-32x38mm machineschroeven (2 stuks)
   Borgringen (2 stuks)
   4mm sterschijven (2 stuks)
   Schijven (2 stuks)
2. Balanceerset
3. Bevestigingsmateriaal voor bladen:
   C1. 1/4*16mm+S schroef (7 stuks)
   1/4(Φ6.6*13*0.8mm) vlakke ring (7 stuks)
   C2. 5/32*10mm+S schroef (7 stuks)
4. Kroonsteen (3 stuks)

BEGIN VAN DE INSTALLATIE

Benodigde gereedschappen: kruiskopschroevendraaier; sleufschroevendraaier; tang; draadkniptang; isolatietape.

MONTAGEOPTIES

Als er geen bestaande montagebox is, lees dan de volgende instructies. Schakel de stroom uit bij de stroomonderbreker of zekeringkast.

OPMERKING: DEZE PLAFONDVENTILATOR OVERSCHRIJDT HET MAXIMALE GEWICHT DAT DOOR UL IS GESPECIFICEERD VOOR HET OPHANGEN AAN EEN STANDAARD CONTACTDOOS. SPECIALE VERSTEVIGING VAN HET PLAFOND IS VEREIST VOOR INSTALLATIE.

Maak de ophangbeugel van de plafondventilator rechtstreeks vast aan de bouwconstructie via de contactdoos.

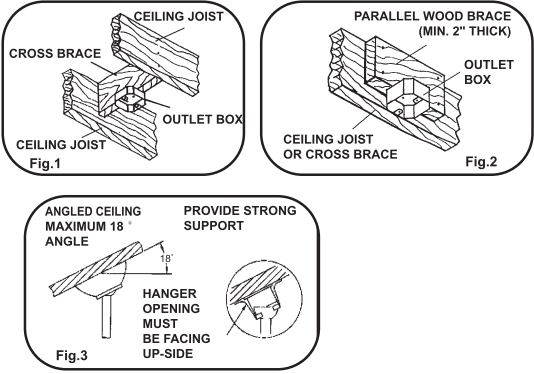

Afbeeldingen 1, 2 en 3 zijn voorbeelden van verschillende manieren om de contactdoos te monteren.

Opmerking: Mogelijk hebt u een langere onderstang nodig om de juiste bladspeling te behouden bij installatie op een steil, hellend plafond. Langere onderstangen zijn verkrijgbaar bij uw Minka- Aire®-dealer.

Om uw ventilator op te hangen waar er een bestaand armatuur is, maar geen plafondbalk, moet u mogelijk een hangerbalk installeren zoals weergegeven in Afb. 4 (verkrijgbaar bij uw Minka-Aire®-dealer).

BLADINSTALLATIE

Monteer het blad op de motor. Lijn de twee gaten van de bladen uit met de motor en draai ze vast met het schroevenpakket C1. (Afb.5)

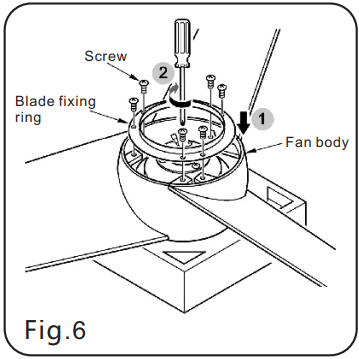

Converteer vervolgens de ventilatorbehuizing, monteer de bladfixeerring met de meegeleverde schroeven C2 in de zak met onderdelen.

DE VENTILATOR OPHANGEN

Alle onderdelen, hardware en componenten, zoals de ophangbeugel en de ophangkogel, zijn geleverd voor uw veiligheid en de juiste installatie van uw nieuwe plafondventilator. Het gebruik van andere onderdelen, hardware of componenten die niet door Minka Aire® bij de ventilator zijn geleverd, maakt de Minka Aire® garantie ongeldig.

VERGEET NIET de stroom uit te schakelen. Volg de onderstaande stappen om uw ventilator op de juiste manier op te hangen;

Stap 1:

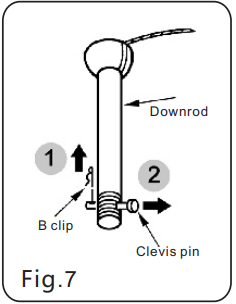

Verwijder de gaffelpen en B-clip van de onderstangmontage. (Afb. 7)

Stap 2:

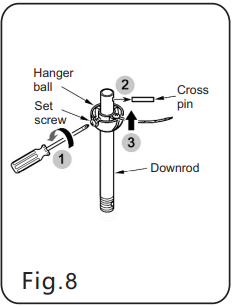

Verwijder de kruispen en stelschroef van de onderstangmontage. (Afb. 8)

Stap 3:

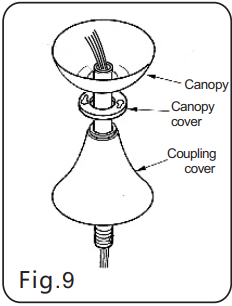

Leid de draden door de koppelingsafdekking, baldakijnafdekking, baldakijn en ophangkogel. (Afb. 9)

Stap 4:

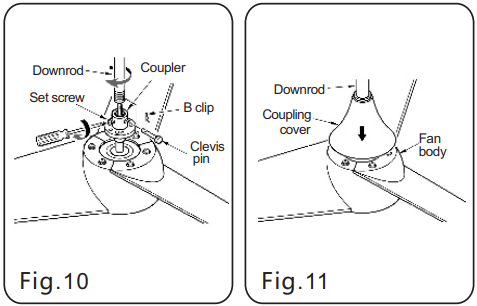

Draai de stang in de motoras, draai de stelschroef en gaffelpen vast en schuif de koppelingsafdekking op de ventilatorbehuizing. (Afb.10 & Afb.11)

Stap 5:

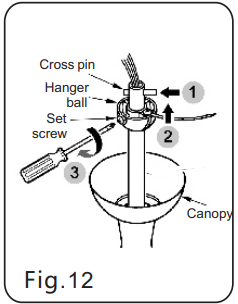

Installeer de ophangkogel opnieuw op de stang en zorg ervoor dat de kruispen in de juiste positie zit, de stelschroeven zijn vastgedraaid en de draden niet zijn gedraaid. (Afb.12)

Opmerking: Twee posities voor de gaffelpen, maar verander de positie van de stelschroeven niet.

Stap 6:

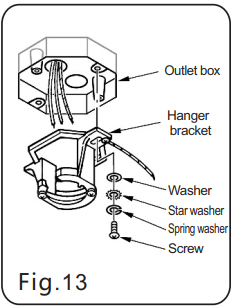

Bevestig de ophangbeugel aan de contactdoos in het plafond met behulp van schroeven die bij uw contactdoos zijn geleverd en ringen die bij de ventilator zijn geleverd. (Afb. 13)

Stap 7:

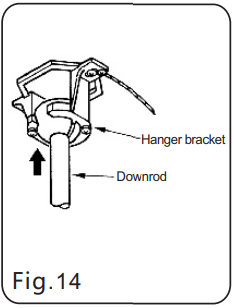

Breng nu de motorassemblage in positie en plaats de ophangkogel in de ophangbeugel. Draai totdat de controle-groef in de registratiesleuf is gevallen en stevig vastzit. De stang mag niet draaien als dit correct is gedaan (Afb. 14)

ELEKTRISCHE AANSLUITINGEN

Om mogelijke elektrische schokken te voorkomen, moet u ervoor zorgen dat de elektriciteit is uitgeschakeld bij de hoofdzekering of stroomonderbreker voordat u de bedrading aansluit.

Opmerking: Het universele draagbare afstandsbedieningssysteem is uitgerust met een leerfrequentiefunctie die 1024 codecombinaties heeft om mogelijke interferentie van andere afstandsbedieningen te voorkomen. De frequentie op uw ontvanger- en zendereenheden is in de fabriek ingesteld (Afb. 15).

Het is niet nodig om de frequentie te wijzigen. Als u een andere ventilator in hetzelfde huis of gebied met een afzonderlijke frequentiecode wilt installeren, raadpleeg dan de sectie over het oplossen van problemen met "frequentie-interferentie" (frequency interference) van deze handleiding om te leren hoe u de frequentie kunt wijzigen.

Opmerking: De ventilator moet op een maximale afstand van 12 meter van de zendeenheid worden geïnstalleerd voor een goede signaaloverdracht tussen de zendeenheid en de ontvangende eenheid van de ventilator.

Stap 1:
Plaats de ontvangereenheid in de ophangbeugel met de platte kant van de ontvanger naar het plafond gericht. (Afb. 16)

Stap 2:

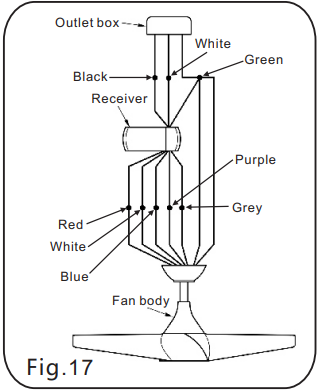

Elektrische aansluitingen motor naar ontvanger: sluit de WITTE DRAAD van de ventilator aan op de WITTE draad van de ontvanger. Sluit de RODE draad van de ventilator aan op de RODE draad van de ontvanger. Sluit de BLAUWE draad van de ventilator aan op de BLAUWE draad van de ontvanger. Sluit de PAARSE draad van de ventilator aan op de PAARSE draad van de ontvanger. Sluit de GRIJZE draad van de ventilator aan op de GRIJZE draad van de ontvanger. (Afb. 17)

Stap 3:
Als uw contactdoos een AARDdraad heeft (groen of blank koper), sluit deze draad dan aan op de aardingsdraden van de ophangkogel en de ophangbeugel. Als uw contactdoos geen aardedraad heeft, sluit dan de aardingsdraden van de ophangkogel en de ophangbeugel aan elkaar. Zet de draadverbinding vast met de meegeleverde plastic kroonsteen. (Afb. 17)

Stap 4:
Elektrische aansluitingen ontvanger naar stroomdraden in huis: Sluit de WITTE draad van de contactdoos aan op de WITTE draad van de ontvanger. Sluit de ZWARTE draad van de contactdoos aan op de ZWARTE draad van de ontvanger. Zet alle draadverbindingen vast met de meegeleverde plastic kroonsteentjes. Nadat alle verbindingen zijn gemaakt, controleert u of er geen losse draden zijn. Als extra voorzorgsmaatregel raden we aan om de plastic draadconnectoren met isolatietape aan de draden te bevestigen. (Afb. 17)

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.

DE INSTALLATIE VOLTOOIEN

Stap 1.
Verwijder 1 van de 2 schroeven van de onderkant van de ophangbeugel en draai de andere een halve slag los van de schroefkop. (Afb. 18)

Stap 2.
Schuif het baldakijn omhoog naar de ophangbeugel en plaats het sleutelgat op het baldakijn over de schroef op de ophangbeugel. Draai het baldakijn totdat het op zijn plaats vergrendelt in het smalle gedeelte van de sleutelgaten. (Afb. 19)

Stap 3.
Lijn het ronde gat op het baldakijn uit met het resterende gat op de ophangbeugel en zet vast door de twee stelschroeven vast te draaien.(Afb. 19)

Stap 4.
Draai de baldakijnafdekking om deze op het baldakijn te plaatsen. (Afb. 20)

DE VERLICHTINGSKIT INSTALLEREN/ DE KAP INSTALLEREN

OPMERKING: Zorg ervoor dat de stroom is uitgeschakeld bij de stroomonderbreker voordat u met de installatie begint.

Stap 1:

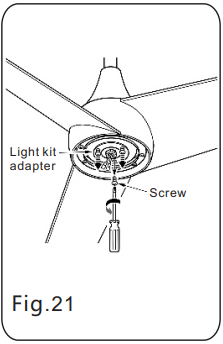

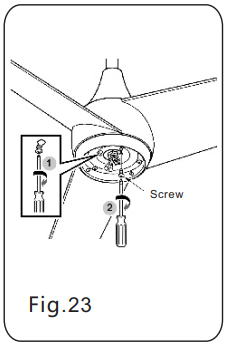

Verwijder 1 van de 3 schroeven op de adapter van de verlichtingsset en draai de andere 2 schroeven los. (Afb. 21)

Stap 2:

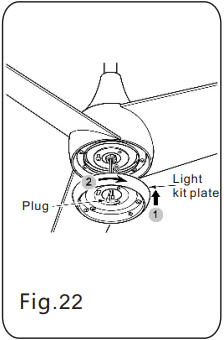

Schuif de plaat voor de verlichtingsset omhoog naar de adapter van de verlichtingsset en plaats de sleutelgaten over de schroeven op de adapter van de verlichtingsset. Draai de plaat voor de verlichtingsset totdat deze vastklikt in het smalle gedeelte van de sleutelgaten. (Afb. 22)

Stap 3:
Lijn het ronde gat van de plaat voor de verlichtingsset uit met de adapter van de verlichtingsset en draai alle 3 schroeven vast. (Afb. 23)

Stap 4:

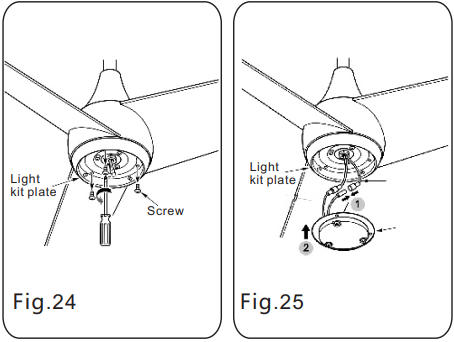

Verwijder drie schroeven van de plaat voor de verlichtingsset en sluit de draden aan tussen de ventilator en de LED-assemblage met de connectoren. (Afb. 24&25)

Stap 5:

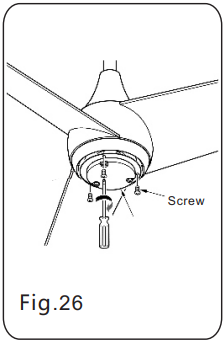

Draai de LED-assemblage met 3 schroeven vast aan de plaat voor de verlichtingsset. (Afb. 26)

Stap 6:

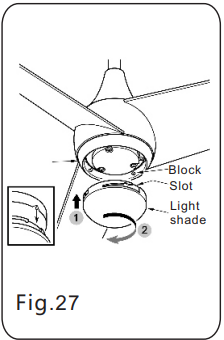

Lijn de sleuf van de kap uit met de verhoogde uitstulping op de plaat voor de verlichtingsset en draai deze met de klok mee totdat deze stopt. (Afb. 27)

WERKING VAN DE AFSTANDSBEDIENING/WANDBEDIENING

Alleen afstandsbediening: Plaats 2 AAA-batterijen (meegeleverd). Om schade aan de zender te voorkomen, verwijdert u de batterij als deze langere tijd niet wordt gebruikt.

Uw DC borstelloze motor is uitgerust met een zelflerende frequentiefunctie voor de afstandsbediening. Herstel de stroomtoevoer naar de plafondventilator en test de zender zoals hieronder voor een correcte werking:

1. 1, 2, 3, 4, 5 en 6 knop:
   Deze zes knoppen worden gebruikt om de ventilatorsnelheid in te stellen als volgt:
   1 = minimumsnelheid
   2 = lage snelheid
   3 = middellage snelheid
   4 = gemiddelde snelheid
   5 = middelhoge snelheid
   6 = hoge snelheid
2. Reverse button (omkeerknop):
   Deze knop wordt gebruikt om de draairichting van de bladen te veranderen; Voorwaarts voor warm weer of achterwaarts voor koud weer.
3. button (knop):
   Deze knop schakelt de stroom naar de ventilator uit.
4. Button (knop):
   Deze knoppen schakelen het licht IN of UIT en regelen ook de helderheidsinstellingen van het licht. De volgende instructies zijn van toepassing op plafondventilatoren met alleen een DOWN-licht ( button (knop)) of plafondventilatoren met een UP-licht ( button (knop)) en een DOWN-licht ( button (knop)) die onafhankelijk van elkaar worden bediend;

Druk kort op de knop voor het gewenste licht om het licht AAN of UIT te zetten. Houd de knop ingedrukt om de gewenste lichtsterkte in te stellen. Het licht schakelt tussen heldere en gedimde instellingen zolang de knop wordt ingedrukt. De lichttoets heeft een automatische auto-resume functie waardoor het licht op dezelfde helderheid blijft als de laatste keer dat het werd uitgeschakeld.

Snelheidsinstellingen voor warm of koud weer zijn afhankelijk van factoren zoals de grootte van de kamer, de hoogte van het plafond en het aantal ventilatoren.

LET OP: Om de draairichting van de bladen te veranderen, moet de ventilator in de werkingsmodus staan.

Warm weer (vooruit)
Een NEERWAARTSE luchtstroom creëert een verkoelend effect zoals weergegeven in Afbeelding 28. Hierdoor kunt u uw airconditioner op een warmere stand zetten zonder dat dit ten koste gaat van uw comfort.

Koud weer (achteruit)
Een OPWAARTSE luchtstroom verplaatst warmere lucht van het plafondgebied zoals weergegeven in Afbeelding 29. Hierdoor kunt u uw verwarming op een koelere stand zetten zonder dat dit ten koste gaat van uw comfort.

GENIET VAN UW SLIMME PLAFONDVENTILATOR

LET OP: Voordat u verder gaat met het leren over uw nieuwe slimme plafondventilator, dient u eerst alle functionaliteiten van uw ventilatoren te testen met behulp van uw afstandsbediening.

Om optimaal van uw nieuwe plafondventilator te kunnen genieten. Je moet de BOND HOME app downloaden. Beschikbaar op Google Play


en Apple Store:

U kunt de QR-code in (Afb. 30) gebruiken om de app te downloaden.

Scan QR-code
Afb. 30

LET OP: Raadpleeg onze "Sectie Probleemoplossing" voor aanvullende informatie over uw slimme plafondventilator.

ONDERHOUD VAN UW VENTILATOR

Hier zijn enkele suggesties om u te helpen uw ventilator te onderhouden.

1. Vanwege de natuurlijke beweging van de ventilator kunnen sommige verbindingen losraken. Controleer de steunverbindingen, beugels en bladbevestigingen twee keer per jaar. Zorg ervoor dat ze goed vastzitten (het is niet nodig om de ventilator van het plafond te verwijderen).
2. Reinig uw ventilator periodiek om zijn nieuwe uiterlijk door de jaren heen te behouden. Gebruik geen water bij het reinigen. Dit kan de motor of het hout beschadigen of mogelijk een elektrische schok veroorzaken.
3. Gebruik alleen een zachte borstel of een pluisvrije doek om krassen op de afwerking te voorkomen. De beplating is verzegeld met een lak om verkleuring of aantasting te minimaliseren.
4. U kunt een lichte laag meubelpoets op het hout aanbrengen voor extra bescherming en een verbeterde schoonheid. Bedek kleine krasjes met een lichte toepassing van schoenpoets.
5. Het is niet nodig om uw ventilator te oliën. De motor heeft permanent gesmeerde lagers.

ZORG ERVOOR DAT DE STROOM IS UITGESCHAKELD IN DE ELEKTRISCHE PANEELKAST VOORDAT U REPARATIES UITVOERT. RAADPLEEG HET HOOFDSTUK "ELEKTRISCHE AANSLUITINGEN MAKEN".

PROBLEEMOPLOSSING

SYMPTOOM
Ventilator start niet

OPLOSSING

1. Controleer of de wandschakelaar is ingeschakeld.
2. Controleer zekeringen of stroomonderbrekers.
3. Let op! Zorg ervoor dat de stroom is uitgeschakeld voordat u de volgende stappen uitvoert.
4. Verwijder de kap en controleer de draadverbindingen.
5. Controleer de aansluitingen van de wandbedieningszender (indien van toepassing).
6. Opmerking: De ventilator moet op een maximale afstand van 40 voet van de zendeenheid worden geïnstalleerd voor een goede signaaloverdracht tussen de zendeenheid en de ontvangende eenheid van de ventilator.

SYMPTOOM
Ventilator maakt lawaai

OPLOSSING

1. Sta een 'inbraakperiode' van 24 uur toe. De meeste geluiden die bij een nieuwe ventilator horen, verdwijnen gedurende deze tijd.
2. Zorg ervoor dat alle schroeven van de bladbevestiging goed vast zitten.
3. Zorg ervoor dat de stopcontactdoos stevig aan de bouwconstructie is bevestigd, gebruik indien nodig de meegeleverde houtschroeven om de stopcontactdoos verder aan de balk te bevestigen.
4. Zorg ervoor dat de ophangbeugel stevig aan de stopcontactdoos is bevestigd, schroeven zitten vast.

SYMPTOOM
Ventilator trilt

OPLOSSING

1. OPMERKING: Alle bladsets zijn gegroepeerd op gewicht. Omdat houten en plastic bladen in dichtheid variëren, kan de ventilator trillen, zelfs als de bladen overeenkomen.
2. Zorg ervoor dat de stopcontactdoos stevig aan de bouwconstructie is bevestigd, gebruik indien nodig de meegeleverde houtschroeven om de stopcontactdoos verder aan de balk te bevestigen.
3. Zorg ervoor dat de ophangbeugel stevig aan de stopcontactdoos is bevestigd, schroeven zitten vast.
4. Gebruik de meegeleverde balanceerset als het trillen overmatig is (volg de instructies die bij de balanceerset zijn inbegrepen)

SYMPTOOM
Frequentie-interferentie

OPLOSSING

1. Schakel de stroom naar uw plafondventilator uit.
2. Gebruik een klein gereedschap om de frequentie-instelling op het besturingssysteem te wijzigen.
3. Schakel de stroom naar het apparaat weer in Opmerking: Nadat de AC-stroom is ingeschakeld, drukt u niet op een andere knop op de zender voordat u op de "Stop"-knop drukt, anders mislukt de procedure.
4. Binnen 60 seconden na het inschakelen van de AC-stroom van de ventilator. Houd de Stop-knop van de zender 5 seconden ingedrukt.
5. Zodra de ontvanger de frequentie heeft gedetecteerd, begint de ventilator automatisch te werken en in tegenwijzerzin te draaien en op de laagste snelheidsinstelling. De ventilator blijft draaien totdat op de "STOP"-knop is gedrukt
6. De ontvanger heeft nu de frequentie geleerd die op de zender is geselecteerd.
   Na het voltooien van de bovenstaande stappen zou u de plafondventilator en het licht moeten kunnen bedienen. Als de ventilator niet reageert op de zender, schakel dan de stroom naar de ontvanger uit en herhaal het proces.

SYMPTOOM
Maakt geen verbinding met het WiFi-thuisnetwerk.

OPLOSSING
Als u problemen ondervindt bij het voltooien van de Bond Home-verbinding met uw plafondventilator, kunnen aanpassingen aan uw routerinstellingen nodig zijn. Ga naar het Helpcentrum in de app onder Instellingen voor aanvullende informatie en ondersteuning.

Wi-fi resetten
Als u de Wi-fi-instelling van de app voor een specifieke ventilator wilt wissen. U kunt dit doen door naar de app-instellingen te gaan en het gewenste apparaat te verwijderen. Hiermee worden alle Wi-fi-instellingen gewist die op het apparaat zijn opgeslagen, en kunt u het elders opnieuw verbinden met nieuwe Wi-fi-instellingen.

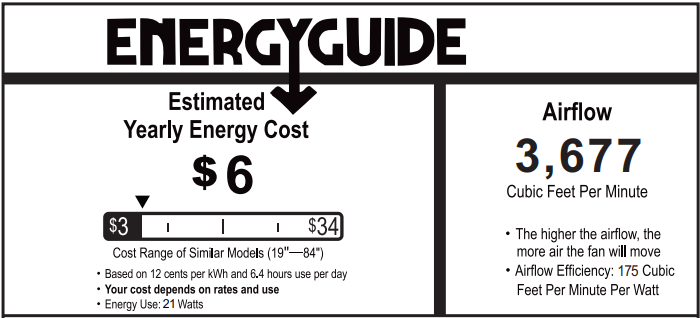

SPECIFICATIES

Dit zijn typische metingen. Uw daadwerkelijke ventilator kan afwijken. Ze omvatten niet de ampères en het wattage die door het/de licht(en) worden gebruikt.

Voor meer informatie over uw Minka Aire plafondventilator kunt u schrijven naar:

Voor klantenondersteuning bel: 1- 800-307-3267

Alle schattingen zijn gebaseerd op typisch gebruik, exclusief verlichting
ftc.gov/energy

De luchtstroom van de plafondventilator wordt gemeten in kubieke voet per minuut (CFM).
Het energieverbruik wordt gemeten in watt.

Om de energiebesparing te maximaliseren:

• Kies een ventilator met een hoge luchtstroom-efficiëntie (CFM/watt).
• Gebruik ENERGY STAR - gelabelde verlichting in uw ventilator
• Vergeet niet om uw ventilator uit te schakelen wanneer u de kamer verlaat.

* Gemeten volgens de door DOE goedgekeurde Solid State-testmethode

Voor meer informatie over uw Minka Aire® plafondventilator kunt u schrijven naar:
1151 W. Bradford Court, Corona, CA 92882

Garantie-informatie

De Minka-Aire® garantie is voor één (1) jaar vanaf de aankoopdatum bij een geautoriseerde Minka-Aire® dealer.

Om de naam te verkrijgen van de Minka-Aire® geautoriseerde dealer bij u in de buurt, belt u de Minka-Aire® klantenservice op 1-800-307-3267,
of neem contact op met Minka-Aire® via www.minkagroup.net en selecteer FAQ om eventuele vragen te beantwoorden of als u aanvullende hulp nodig heeft, dient u het daar gevonden vragenformulier in.

VEILIGHEID VOOROP

1. Voordat u begint met het installeren van de ventilator, schakelt u de stroom uit bij de stroomonderbreker van de zekeringkast.
2. Wees voorzichtig! Lees alle instructies en veiligheidsinformatie voordat u uw nieuwe ventilator installeert. Bekijk de bijbehorende montageschema's.
3. Zorg ervoor dat alle elektrische aansluitingen voldoen aan de lokale voorschriften, verordeningen of National Electrical Codes. Huur een gekwalificeerde elektricien in of raadpleeg een doe-het-zelf-bedradingshandboek als u niet bekend bent met het installeren van elektrische bedrading.
4. Zorg ervoor dat de installatieplaats die u kiest, ervoor zorgt dat de ventilatorbladen zonder obstakels kunnen draaien. Houd een minimale afstand van 7 voet van de vloer en 18 inch van het uiteinde van de bladen tot de muur aan.
5. Als u de ventilator op een ventilatoruitlaatdoos aan het plafond monteert, gebruik dan een U.L. Listed metalen achthoekige uitlaatdoos die is gemarkeerd als Acceptable for Fan Support (geschikt voor ventilatorondersteuning). Bevestig de doos rechtstreeks aan de bouwconstructie. De uitlaatdoos en de steun moeten het bewegende gewicht van de ventilator kunnen dragen (minstens 50 pond). Gebruik geen plastic doos.
6.
   Om het risico op letsel te verminderen, gebruikt u alleen de schroeven die bij de uitlaatdoos zijn geleverd in combinatie met de sluitringen die bij de ventilator zijn geleverd.
7. Als u de ventilator op een balk monteert, zorg er dan voor dat deze het bewegende gewicht van de ventilator kan dragen (minstens 50 pond).
8. Nadat u de ventilator hebt geïnstalleerd, moet u ervoor zorgen dat alle montageonderdelen zijn vastgemaakt om te voorkomen dat de ventilator valt.
9. Steek niets in de ventilatorbladen terwijl de ventilator in werking is.
10. Schakel de ventilator uit en wacht tot de bladen volledig tot stilstand zijn gekomen voordat u ze schoonmaakt of onderhoud uitvoert.

OPMERKING: De belangrijke veiligheidsmaatregelen en instructies in deze handleiding zijn niet bedoeld om alle mogelijke omstandigheden en situaties te dekken die zich kunnen voordoen. Men moet begrijpen dat gezond verstand, voorzichtigheid en zorg factoren zijn die niet in dit product kunnen worden ingebouwd. Deze factoren moeten worden geleverd door de persoon (personen) die het apparaat installeert, onderhoudt en bedient.

OPMERKING: LEES EN BEWAAR ALLE INSTRUCTIES!

OM HET RISICO OP BRAND, ELEKTRISCHE SCHOK OF ANDER PERSOONLIJK LETSEL TE VERMINDEREN. MONTEER DE VENTILATOR RECHTSTREEKS OP DE BOUWBALK MET BEHULP VAN DE HOUTSCHROEVEN EN SLUITRINGEN DIE BIJ DE VENTILATOR ZIJN GELEVERD. DE HOUTSCHROEVEN MOETEN VIA DE KNOCK-OUTS DOOR DE UITLAATDOOS GAAN. RAADPLEEG EEN GEKWALIFICEERDE ELEKTRICIEN BIJ TWIJFEL.

OM HET RISICO OP PERSOONLIJK LETSEL TE VERMINDEREN, BUIG DE BLADHOUDERS NIET TIJDENS HET INSTALLEREN, HET IN EVENWICHT BRENGEN VAN DE BLADEN OF HET REINIGEN VAN DE VENTILATOR. STEEK GEEN VREEMDE VOORWERPEN TUSSEN DE DRAAIENDE VENTILATORBLADEN.

OM HET RISICO OP BRAND OF ELEKTRISCHE SCHOK TE VERMINDEREN, KAN DEZE VENTILATOR ALLEEN DE MK1000-BOND RECEIVER MK1000-BOND EN RC1000 FAN RC1000 FAN AFSTANDSBEDIENING GEBRUIKEN.
