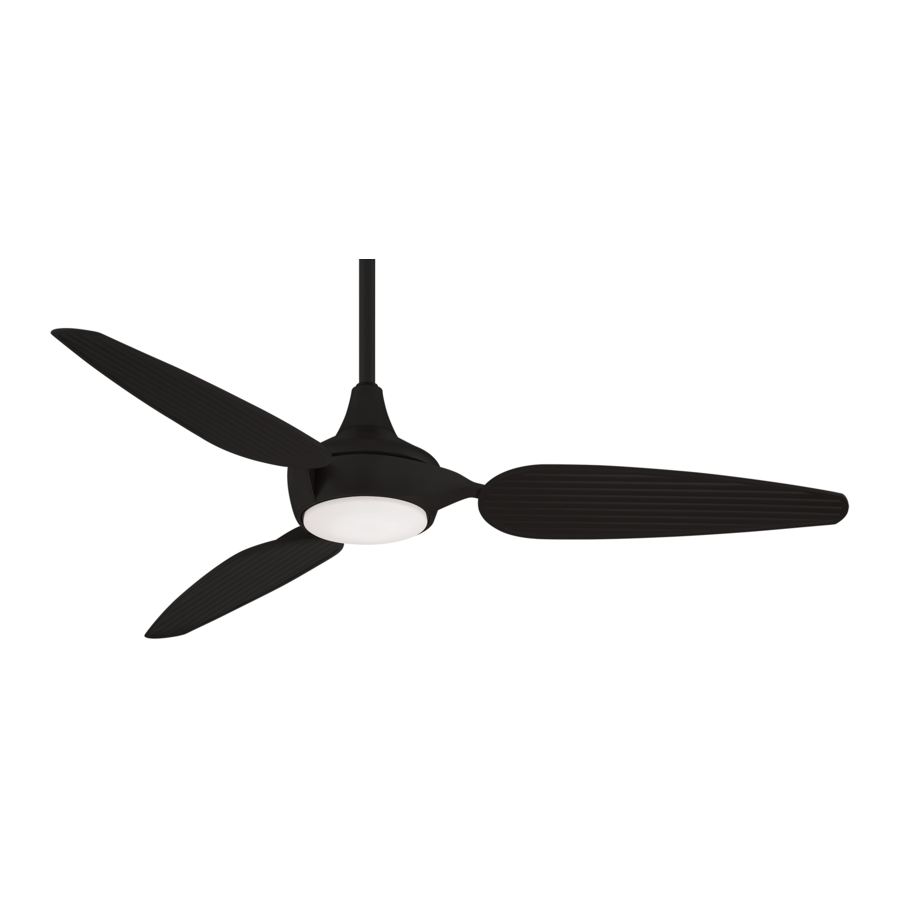

minkaAire Seacrest F675L-CL Handleiding

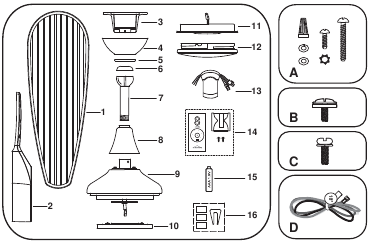

INHOUD VERPAKKING

Pak uw ventilator uit en controleer de inhoud. U zou de volgende items moeten hebben:

1. Ventilatorbladen (3)
2. Bladhouder (3)
3. Hangbeugel
4. Baldakijn
5. Baldakijnafdekking
6. Rubberen afdekking verlengstuk
7. Standaard verlengstukmontage
8. Koppelingsafdekking
9. Ventilatormotor/behuizingmontage
10. Montageplaat
11. 20W LED-verlichtingsset
12. Glazen kap
13. Ontvanger
14. Afstandsbediening met houder en 2 montageschroeven
15. 1,5V AAA-batterij (2)
16. Balansset

1. Montagemateriaal:
   #8 x 3/4" Machineschroeven (2)
   #10 x 1.5" Houtschroeven (2)
   Platte ringen (2)
   Borgringen (2)
   Draadmoeren (3)
   Ringen (2)
2. Hardware voor bevestiging van het blad:
   3/16" x 7,5 mm Schroeven en ringen (10)
3. Beugelhoudershardware:
   1/4" x 1/2" Schroeven met borgringen (7)
4. Verlengsnoeren 18" x 1 set & 24" x 2 sets

DE VENTILATOR INSTALLEREN

Benodigde gereedschappen: kruiskopschroevendraaier; platte schroevendraaier; trapladder; draadsnijders; elektriciteitstape.

MONTAGEOPTIES
Als er geen bestaande montagebox is, lees dan de volgende instructies. Schakel de stroom uit door zekeringen te verwijderen of stroomonderbrekers uit te schakelen.
Bevestig de wandcontactdoos rechtstreeks aan de bouwconstructie. Gebruik geschikte bevestigingsmiddelen en bouwmaterialen. De wandcontactdoos en de ondersteuning ervan moeten het bewegende gewicht van de ventilator volledig kunnen dragen (minstens 22,7 kg). Gebruik een UL-vermelde metalen wandcontactdoos. Gebruik geen plastic wandcontactdoos.

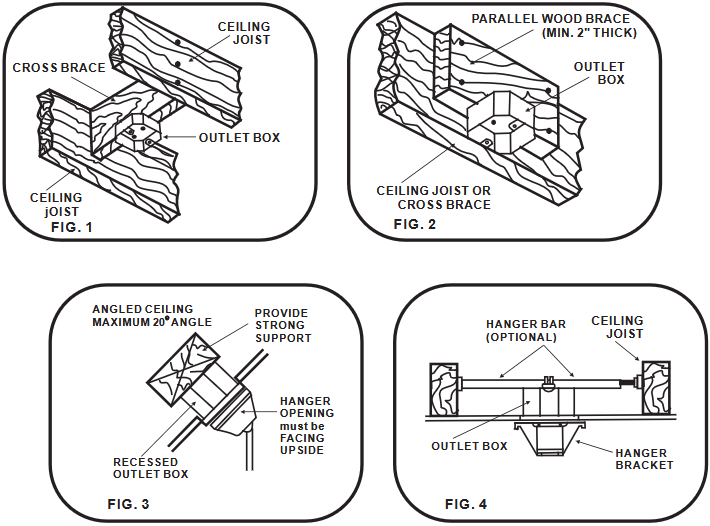

Afbeelding 1, 2 en 3 zijn voorbeelden van verschillende manieren om de wandcontactdoos te monteren.

OPMERKING: U hebt mogelijk een langer verlengstuk nodig om de juiste bladspeling te behouden bij installatie op een steil, hellend plafond. Langere verlengstukken zijn verkrijgbaar bij uw Minka-Aire^®-dealer.
Om uw ventilator op te hangen waar er een bestaand armatuur is, maar geen plafondbalk, moet u mogelijk een hangerbalk installeren zoals weergegeven in Afb. 4 (verkrijgbaar bij uw Minka-Aire^®-dealer).

DE VENTILATOR OPHANGEN

Alle onderdelen, hardware en componenten zoals de hangerbeugel en hangerkogel zijn geleverd voor uw veiligheid en de juiste installatie van uw nieuwe plafondventilator. Het gebruik van andere onderdelen, hardware of componenten die niet door Minka Aire^® bij de ventilator zijn geleverd, maakt de Minka Aire^®-garantie ongeldig.
VERGEET NIET de stroom uit te schakelen. Volg de onderstaande stappen om uw ventilator correct op te hangen:

1. Bevestig de hangerbeugel aan de plafondcontactdoos met behulp van de schroeven die bij uw contactdoos zijn geleverd in combinatie met de borgringen die bij de ventilator zijn geleverd.

2. Draai de twee stelschroeven los en verwijder de splitpen en de borgpen uit de koppeling aan de bovenkant van de motorassemblage.

3. Verwijder de hangerkogel van de verlengstukassemblage door de stelschroef los te draaien en de kruispen te verwijderen.

4. Voer de ventilatordraden voorzichtig door het verlengstuk. (Afb. 8) Draai het verlengstuk in de koppeling totdat de gaten zijn uitgelijnd en zet vast met de borgpen en de eerder verwijderde splitpen, draai de stelschroeven vast. (Afb. 9)

   OPMERKING: Deze ventilator wordt geleverd met een verlengstuk van 15 cm. Daarnaast is er een kabelboom meegeleverd die u aan de bedrading van de ventilator kunt bevestigen als u een langer verlengstuk nodig hebt. Raadpleeg de handleiding die bij de verlengsnoerset is geleverd.
5. Schuif de koppelingsafdekking, de baldakijnafdekking en de baldakijn op het verlengstuk. Installeer de hangerkogel voorzichtig terug op het verlengstuk en zorg ervoor dat deze correct over de kruispen is geplaatst en dat de draden niet zijn gedraaid, draai de stelschroef vast. Plaats de rubberen afdekking van het verlengstuk op de hangerkogel (Afb. 9)
6. Til de motorassemblage op en plaats de hangerkogel in de hangerbeugel. draai de motorassemblage indien nodig totdat de controle-inkeping van de hangerkogel stevig op de registratielip van de hangerbeugel rust. De motorassemblage mag niet draaien als dit correct is gedaan.


ELEKTRISCHE AANSLUITINGEN

Om mogelijke elektrische schokken te voorkomen, moet u ervoor zorgen dat de elektriciteit is uitgeschakeld bij de hoofdzekering of de schakelkast voordat u gaat bedraden.
OPMERKING: Het Aire Control^®-systeem is uitgerust met een leerfrequentiefunctie met 1024 codecombinaties om mogelijke interferentie van andere afstandsbedieningen te voorkomen. De frequentie op uw ontvanger- en zendereenheden is in de fabriek ingesteld. (Afb. 11) Het is niet nodig om de frequentie te wijzigen. Als u een andere ventilator in hetzelfde huis of gebied met een afzonderlijke frequentiecode wilt installeren, raadpleegt u het gedeelte over het oplossen van problemen met "frequentie-interferentie" in deze handleiding voor meer informatie over het wijzigen van de frequentie.

1. Plaats de ontvanger in de hangerbeugel met de platte kant van de ontvanger naar het plafond gericht.

2. Elektrische aansluitingen van motor naar ontvanger: Zorg ervoor dat u de 2-PIN-, 4-PIN-connectoren en de sensordraadconnector van de ontvanger en ventilator aan elkaar klikt.

3. Elektrische aansluitingen van ontvanger naar voedingsdraden van het huis: Sluit de WITTE draad (Nul) van de wandcontactdoos aan op de WITTE draad gemarkeerd met "AC in N" van de ontvanger. Sluit de ZWARTE draad (Stroom) van de wandcontactdoos aan op de ZWARTE draad gemarkeerd met "AC in L" van de ontvanger. Zet alle draadverbindingen vast met de meegeleverde plastic draadmoeren. (Afb. 13)
4. Als uw wandcontactdoos een AARDdraad (Groen of Blank Koper) heeft, sluit u deze draad aan op de Aarddraden van de Hangerkogel en de Hangerbeugel. Als uw wandcontactdoos geen Aarddraad heeft, verbindt u de Aarddraden van de Hangerkogel en de Hangerbeugel met elkaar. Zet de draadverbinding vast met de meegeleverde plastic draadmoer. (Afb. 13)

Nadat alle splitsingen zijn gemaakt, controleert u of er geen losse draden zijn. Als extra voorzorgsmaatregel raden we aan om de plastic draadconnectoren met elektriciteitstape aan de draden vast te maken.
OPMERKING: De ventilator moet op een maximale afstand van 12 meter van de zendeenheid worden geïnstalleerd voor een goede signaaloverdracht tussen de zendeenheid en de ontvangsteenheid van de ventilator.

DE INSTALLATIE VOLTOOIEN

1. Verwijder 1 van de 2 schroeven van de onderkant van de hangerbeugel en draai de andere een halve slag los van de schroefkop.
2. Schuif de baldakijn omhoog naar de hangerbeugel en plaats het sleutelgat op de baldakijn over de schroef op de hangerbeugel, draai de baldakijn totdat deze op zijn plaats vergrendelt in het smalle gedeelte van de sleutelgaten.

3. Lijn het ronde gat op de baldakijn uit met het overige gat op de hangerbeugel en zet vast door de twee stelschroeven vast te draaien.

OPMERKING: Pas de baldakijnschroeven indien nodig aan totdat de baldakijn en de baldakijnafdekking goed vast zitten.

BLADINSTALLATIE

DE VOLGENDE HANDELING MOET WORDEN UITGEVOERD VOORDAT DE VERLICHTINGSKIT WORDT GEÏNSTALLEERD.

1. Bevestig het ventilatorblad aan de bladhouder met behulp van de meegeleverde schroeven en ringen. Draai de schroeven stevig vast. Herhaal dit proces voor de overige bladen.

2. Draai de motor zo dat de schroefgaten in de motor zijn uitgelijnd met de gaten in de bladhouder en zet vast met de juiste schroeven. Herhaal dit proces voor de andere bladhouder.


DE MONTAGEPLAAT INSTALLEREN

1. Verwijder 3 schroeven van de montagering.
2. Til de montageplaat en de rubberen pakking omhoog tegen de onderkant van de montagering. Zet vast door de 3 eerder verwijderde schroeven vast te draaien.


DE LED-VERLICHTINGSKIT INSTALLEREN

OPMERKING: Zorg ervoor dat de stroom is uitgeschakeld bij de stroomonderbreker voordat u met de installatie begint.

De lichtbron is ontworpen voor deze specifieke toepassing en kan oververhit raken als deze wordt onderhouden door ongeschoold personeel. Als onderhoud nodig is, moet het product worden geretourneerd naar een erkende servicefaciliteit voor onderzoek of reparatie.

1. Verwijder 1 van de 3 schroeven van de montageplaat en bewaar deze voor toekomstig gebruik. Draai de andere 2 schroeven los. (Niet verwijderen)
2. Terwijl u de LED-verlichtingsset onder de motorassemblage van de ventilator houdt, maakt u de 2-pins draadverbindingen:

   • Wit op wit
   • Blauw op blauw
3. Plaats de sleutelgaten van de LED-verlichtingsset over de 2 schroeven die eerder van de montageplaat zijn losgemaakt, draai de verlichtingsset totdat deze op zijn plaats vergrendelt in het smalle gedeelte van de sleutelgaten. Zet vast door de 2 eerder losgemaakte schroeven en de eerder verwijderde schroef vast te draaien. (Afb. 18)

DE GLAZEN KAP INSTALLEREN

Zorg ervoor dat de stroom is uitgeschakeld bij de stroomonderbreker voordat u met de installatie begint.
Til de glazen kapassemblage omhoog tegen de onderkant van de verlichtingsset en zet deze vast aan de ventilator door de glazen kapassemblage met de klok mee te draaien tot deze goed vastzit. DRAAI NIET TE VAST.

DE AFSTANDSBEDIENING/WANDBEDIENING BEDIENEN

Alleen afstandsbediening: Plaats twee AAA 1,5 volt batterijen (meegeleverd). Om schade aan de zender te voorkomen, verwijdert u de batterij als deze lange tijd niet wordt gebruikt.

DEZE AFSTANDSBEDIENING & DC VENTILATORMOTOR ZIJN ONTWORPEN OM EENMALIG EEN ZELFCALIBRATIETEST UIT TE VOEREN. DEZE TEST START ZODRA EEN NIEUWE CODE IS INGESTELD EN DUURT ONGEVEER ÉÉN MINUUT.
Uw DC borstelloze motor is uitgerust met een zelflerende frequentiefunctie-afstandsbediening. Herstel de stroomtoevoer naar de plafondventilator en test de zender zoals hieronder voor een goede werking:

1. 1, 2, 3, 4, 5 en 6 knop:
   Deze zes knoppen worden gebruikt om de ventilatorsnelheid als volgt in te stellen:
   1. = minimumsnelheid
   2. = lage snelheid
   3. = gemiddelde lage snelheid
   4. = gemiddelde snelheid
   5. = gemiddelde hoge snelheid
   6. = hoge snelheid
2. Reverse-knop:
   Deze knop wordt gebruikt om de draairichting van de bladen te veranderen; vooruit voor warm weer of achteruit voor koel weer.
3. knop:
   Deze knop schakelt de stroom naar de ventilator uit (Off).
4. Knop:
   Deze knoppen schakelen het licht AAN of UIT en regelen ook de helderheidsinstellingen van het licht. De volgende instructies zijn van toepassing op plafondventilatoren met alleen een OMLAAG-licht ( knop) of plafondventilatoren met een OMHOOG-licht ( knop) en een OMLAAG-licht ( knop) die onafhankelijk van elkaar worden bediend;

Druk op de knop voor het gewenste licht om het licht AAN of UIT te zetten. Houd de knop ingedrukt om de gewenste lichtsterkte in te stellen. Het licht schakelt tussen heldere en gedimde instellingen zolang de knop wordt ingedrukt. De lichtknop heeft een automatische auto-resumefunctie waardoor het licht op dezelfde helderheid blijft als de laatste keer dat het werd uitgeschakeld.
OPMERKING: De automatische leerfunctie is alleen verplicht binnen 60 seconden nadat de AC-stroom van de ventilator is ingeschakeld.

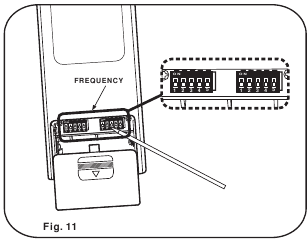

1. Selecteer de gewenste frequentie vanaf de achterkant van de zender.
2. Binnen 60 seconden na het inschakelen van de AC-stroom, houdt u de " (Off)"-knop ingedrukt om de leerfunctie (learning function) te activeren. Zodra de ventilator de frequentie van de afstandsbediening heeft gedetecteerd, knippert het omlaag-licht van uw ventilator, indien van toepassing, en beginnen de ventilatorbladen te draaien.

OPMERKING: Tijdens de zelfcalibratietest is de afstandsbediening niet-functioneel.
OPMERKING: De leerfrequentiefunctie en zelfcalibratietest blijven de laatst ingestelde frequentie en kalibratie-instelling behouden, zelfs wanneer de AC-stroom is uitgeschakeld. Als de frequentie wordt gewijzigd, vindt de zelfcalibratietest opnieuw plaats.

1. Vergrendelpositie: De DC-motor heeft een ingebouwde veiligheid tegen obstructie tijdens bedrijf. De motor wordt vergrendeld en de stroom wordt na 30 seconden uitgeschakeld als er een onderbreking optreedt. Verwijder obstakels voordat u opnieuw instelt.
2. Bescherming tegen meer dan 80 W: Wanneer de ontvanger een motorvermogen detecteert dat hoger is dan 80 W, wordt de stroom van de ontvanger uitgeschakeld en wordt de werking onmiddellijk gestaakt. Schakel de stroom van de ontvanger na 5 seconden in.

Snelheidsinstellingen voor warm of koud weer zijn afhankelijk van factoren zoals de grootte van de kamer, de hoogte van het plafond en het aantal ventilatoren.
OPMERKING: Om de draairichting van de bladen te veranderen, moet de ventilator in de bedrijfsmodus staan.

Warm weer (vooruit)
Een NEERWAARTSE luchtstroom zorgt voor een verkoelend effect, zoals weergegeven in Afbeelding 20. Hierdoor kunt u uw airconditioner op een warmere instelling zetten zonder uw comfort te beïnvloeden.

Koud weer (achteruit)
Een OPWAARTSE luchtstroom verplaatst warmere lucht van het plafond, zoals weergegeven in Afbeelding 21. Hierdoor kunt u uw verwarming op een koelere instelling zetten zonder uw comfort te beïnvloeden.

GENIET VAN UW SLIMME PLAFONDVENTILATOR

OPMERKING: Voordat u verdergaat met het leren over uw nieuwe slimme plafondventilator, moet u eerst alle functies van uw ventilatoren testen met behulp van uw afstandsbediening.
Om van al het potentieel van uw nieuwe plafondventilator te genieten. U moet de BOND HOME-app downloaden. Beschikbaar in de Google en Apple Play Store.

U kunt de QR-code gebruiken om de app te downloaden, of u kunt de app downloaden door naar https://bondhome.io/app te gaan en de aanwijzingen te volgen.

OPMERKING: Raadpleeg onze "Sectie probleemoplossing" voor meer informatie over uw slimme plafondventilator.

ONDERHOUD VAN UW VENTILATOR

Hier zijn enkele suggesties om uw ventilator te helpen onderhouden.

1. Door de natuurlijke beweging van de ventilator kunnen sommige verbindingen losraken. Controleer tweemaal per jaar de steunverbindingen, beugels en bladbevestigingen. Zorg ervoor dat ze goed vastzitten. (Het is niet nodig om de ventilator van het plafond te verwijderen).
2. Maak uw ventilator periodiek schoon om zijn nieuwe uiterlijk door de jaren heen te behouden. Gebruik alleen een zachte borstel of een pluisvrije doek om krassen op de afwerking te voorkomen. Gecoate afwerkingen zijn afgedicht met lak om verkleuring of aantasting te minimaliseren. Gebruik geen water bij het reinigen, dit kan de motor, houten bladen beschadigen of mogelijk een elektrische schok veroorzaken.
3. Als uw ventilator is voorzien van houten fineerbladen; kunt u een lichte laag meubelwas aanbrengen voor extra bescherming en een verbeterde schoonheid. Bedek kleine krasjes met een lichte toepassing van schoenpoets.
4. Gebruik een pluisvrije, licht vochtige doek of plumeau om stof van de bladen te verwijderen.
5. Het is niet nodig om uw ventilator te oliën. De motor heeft permanent gesmeerde lagers.
6. Als uw ventilator is voorzien van glazen kappen, reinig deze dan met lauw zeepachtig water en een zachte doek of spons. DOMPEL GLAZEN KAPPEN NIET ONDER IN HEET WATER. PLAATS GEEN GLAZEN KAPPEN IN EEN AUTOMATISCHE VAATWASSER.

ZORG ERVOOR DAT DE STROOM IS UITGESCHAKELD OP HET ELEKTRISCHE PANEEL VOORDAT U REPARATIES UITVOERT. RAADPLEEG HET GEDEELTE "ELEKTRISCHE AANSLUITINGEN".

PROBLEEMOPLOSSING

SPECIFICATIES

Dit zijn typische metingen. Uw werkelijke ventilator kan afwijken. Ze omvatten niet de ampères en het wattage dat door de lamp(en) wordt gebruikt.

PRESTATIES EN ENERGIE-INFORMATIE

De luchtstroom van een plafondventilator wordt gemeten in kubieke voet per minuut (CFM).
Het energieverbruik wordt gemeten in watt. Om energiebesparingen te maximaliseren:

• Kies een ventilator met een hoge luchtstromefficiëntie (CFM/watt).
• Gebruik ENERGY STAR^®-gecertificeerde lampen in uw ventilator.
• Schakel uw ventilator uit wanneer u de kamer verlaat.

VEILIGHEIDSREGELS

1. Voordat u met de installatie van de ventilator begint, schakelt u de stroom uit bij de stroomonderbreker van de zekeringkast.
2. Wees voorzichtig! Lees alle instructies en veiligheidsinformatie voordat u uw nieuwe ventilator installeert. Bekijk de bijbehorende montageschema's.
3. Zorg ervoor dat alle elektrische aansluitingen voldoen aan de lokale voorschriften, verordeningen of National Electrical Codes. Huur een gekwalificeerde elektricien in of raadpleeg een doe-het-zelf handboek voor bedrading als u niet bekend bent met het installeren van elektrische bedrading.
4. Zorg ervoor dat de installatieplaats die u kiest, ervoor zorgt dat de ventilatorbladen kunnen draaien zonder enige obstakels. Zorg voor een minimale afstand van 7 voet vanaf de vloer en 18 inch van de punt van de bladen tot de muur.
5. Als u de ventilator aan een contactdoos voor een plafondventilator bevestigt, gebruik dan een U.L.-gecertificeerde metalen achthoekige contactdoos met het label "Acceptable for Fan Support" (Geschikt voor ventilatorondersteuning). Bevestig de doos rechtstreeks aan de bouwconstructie. De contactdoos en de ondersteuning ervan moeten het bewegende gewicht van de ventilator kunnen dragen (minstens 50 pond). Gebruik geen plastic doos.
6.
   Om het risico op letsel te verminderen, gebruikt u alleen de schroeven die bij de contactdoos zijn geleverd in combinatie met de borgringen die bij de ventilator zijn geleverd.
7. Als u de ventilator aan een balk bevestigt, zorg er dan voor dat deze het bewegende gewicht van de ventilator kan dragen (minstens 50 pond).
8. Nadat u de ventilator hebt geïnstalleerd, zorg er dan voor dat alle montageonderdelen zijn vastgezet om te voorkomen dat de ventilator valt.
9. Steek niets in de ventilatorbladen terwijl de ventilator in werking is.
10. Schakel de ventilator uit en wacht tot de bladen volledig tot stilstand zijn gekomen voordat u onderhoud uitvoert of schoonmaakt.

GESCHIKT VOOR GEBRUIK OP NATTE LOCATIES
OPMERKING: De belangrijke veiligheidsmaatregelen en instructies in deze handleiding zijn niet bedoeld om alle mogelijke omstandigheden en situaties te dekken die zich kunnen voordoen. Het moet duidelijk zijn dat gezond verstand, voorzichtigheid en zorg factoren zijn die niet in dit product kunnen worden ingebouwd. Deze factoren moeten worden geleverd door de persoon (personen) die het apparaat installeert, onderhoudt en bedient.

OM HET RISICO OP BRAND, ELEKTRISCHE SCHOK OF ANDER PERSOONLIJK LETSEL TE VERMINDEREN, MAG DE VENTILATOR ALLEEN WORDEN GEMONTEERD OP EEN U.L.-GECERTIFICEERDE CONTACTDOOS OF ONDERSTEUNINGSSYSTEEM MET HET LABEL GESCHIKT VOOR VENTILATORONDERSTEUNING EN GEBRUIK DE MONTAGE SCHROEVEN DIE BIJ DE CONTACTDOOS ZIJN GELEVERD IN COMBINATIE MET DE BORG RINGEN DIE BIJ DE VENTILATOR ZIJN GELEVERD. DE MEESTE CONTACTDOZEN DIE GEWOONLIJK WORDEN GEBRUIKT VOOR VENTILATORONDERSTEUNING VAN VERLICHTINGSARMATUREN ZIJN NIET GESCHIKT VOOR VENTILATORONDERSTEUNING EN MOETEN WORDEN VERVANGEN. RAADPLEEG BIJ TWIJFEL EEN GEKWALIFICEERDE ELEKTRICIEN.
OM HET RISICO OP PERSOONLIJK LETSEL TE VERMINDEREN, MAG U DE BLADHOUDERS NIET BUIGEN TIJDENS HET INSTALLEREN, BALANCEREN VAN DE BLADEN OF REINIGEN VAN DE VENTILATOR. STEEK GEEN VREEMDE VOORWERPEN TUSSEN DRAAIENDE VENTILATORBLADEN.
OM HET RISICO OP BRAND OF ELEKTRISCHE SCHOK TE VERMINDEREN, KAN DEZE VENTILATOR ALLEEN DE AL158-RM346F130001 SOLID-STATE SNELHEIDSREGELAAR GEBRUIKEN MET RC1000 REMOTE CONTROL ONLY

Voor aanvullende informatie over uw Minka Aire plafondventilator, kunt u schrijven naar:
1151 W. Bradford Court, Corona, CA 92882
Voor klantenondersteuning, bel: 1-800-307-3267
