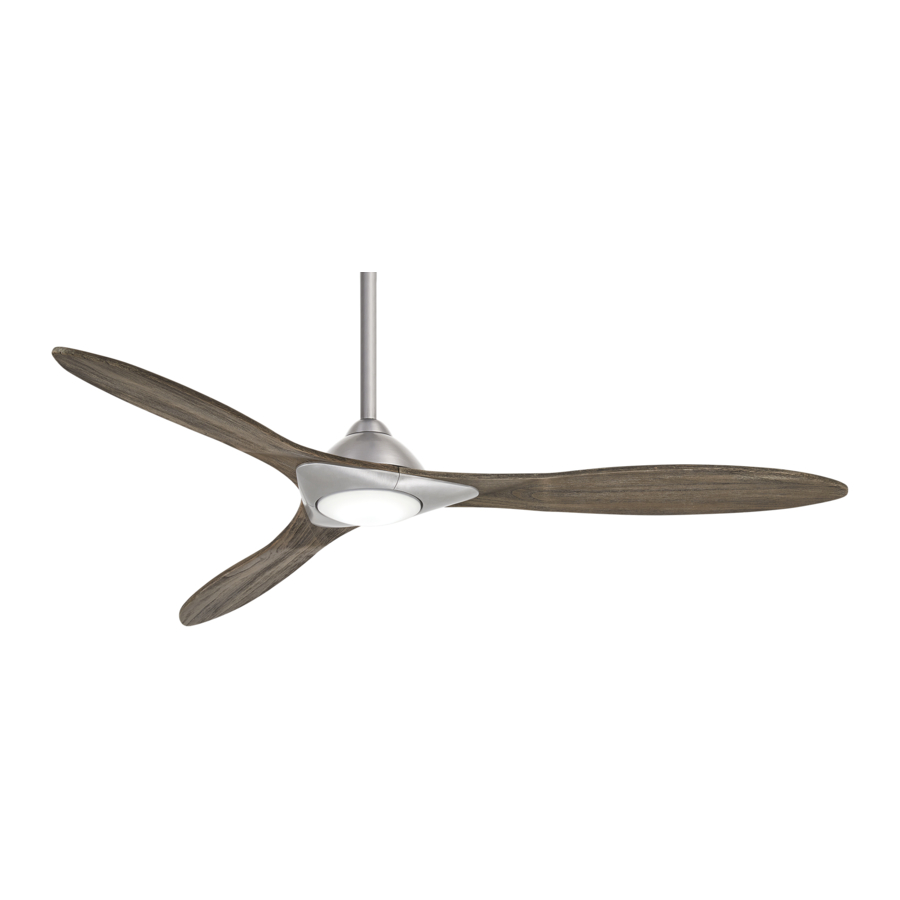

minkaAire Sleek F868L-BN handleiding

INHOUD VAN DE VERPAKKING

Pak uw ventilator uit en controleer de inhoud. U zou de volgende artikelen moeten hebben:

1. Ventilatorbladen (3)
2. Ophangbeugel
3. Baldakijn
4. Baldakijnafdekking
5. Standaard verlengstukmontage (6")
6. Koppelafdekking
7. Ventilatormotor/behuizingmontage
8. Bladarm
9. 16W LED-montage
10. Ontvanger (1) + draadmoeren (9)
11. Zender + houder + 2 bevestigingsschroeven + A23 12 volt batterij
12. Balanceerset

1. Montagemateriaal:
   Draadmoeren (3)
   #8x3/4"Machineschroeven (2)
   #10x1. 5"Houtschroeven (2)
   4mm Sterringen (2)
   Metalen ringen (2)
   Borgringen (2)
2. Bevestigingsmateriaal bladen:
   3/16' x 10mm schroeven (10)
   vezelring (10)
3. Bevestigingsmateriaal bladarm:
   1/4' x 10. 5mm schroef (7)

DE VENTILATOR INSTALLEREN

Benodigde gereedschappen: kruiskopschroevendraaier, platte schroevendraaier, trapladder, draadsnijders, elektrische tape.

MONTAGEOPTIES
Als er geen bestaande montagebox is, lees dan de volgende instructies. Schakel de stroom uit door zekeringen te verwijderen of stroomonderbrekers uit te schakelen.
Bevestig de contactdoos direct aan de bouwconstructie. Gebruik geschikte bevestigingsmiddelen en bouwmaterialen. De contactdoos en de ondersteuning ervan moeten het bewegende gewicht van de ventilator volledig kunnen dragen (minstens 50 lbs). Gebruik een UL-gecertificeerde metalen contactdoos.
Gebruik geen plastic contactdoos.
figuur 1, 2 en 3 zijn voorbeelden van verschillende manieren om de contactdoos te monteren.

Opmerking: Mogelijk hebt u een langer verlengstuk nodig om de juiste bladspeling te behouden bij installatie op een steil, hellend plafond. Langere verlengstukken zijn verkrijgbaar bij uw Minka-Aire^® dealer.
Om uw ventilator op te hangen waar er een bestaand armatuur is, maar geen plafondbalk, moet u mogelijk een hangerbalk installeren zoals weergegeven in afb. 4 (verkrijgbaar bij uw Minka-Aire^® dealer of lokale ijzerhandel).

DE VENTILATOR OPHANGEN

Alle onderdelen, hardware en componenten zoals de hangerbeugel en hangerbal zijn geleverd voor uw veiligheid en de juiste installatie van uw nieuwe plafondventilator. Het gebruik van andere onderdelen, hardware of componenten die niet door Minka Aire bij de ventilator zijn geleverd, maakt de Minka-Air^® garantie ongeldig.
VERGEET NIET de stroom uit te schakelen. Volg de onderstaande stappen om uw ventilator correct op te hangen:

1. Bevestig de hangerbeugel aan de plafondcontactdoos met behulp van schroeven en ringen die bij het montagemateriaal zijn inbegrepen.

2. Maak de twee stelschroeven los en verwijder de borgpen en de vergrendelpen van de bovenste koppeling van de motorassemblage.

3. Verwijder de hangerbal van de verlengstukmontage door de stelschroef los te draaien, de kruispen te verwijderen en de bal van de stang te schuiven.

4. Voer de ventilatorbedrading voorzichtig omhoog door het verlengstuk (afb. 8). Draai de stang in de koppeling, lijn vervolgens de gaten uit en vervang de vergrendelpen en de borgpen. Draai de stelschroeven vast.

5. Schuif de koppelafdekking, de baldakijnafdekking en het baldakijn op het verlengstuk (afb. 9). Installeer de hangerbal voorzichtig opnieuw op de stang en zorg ervoor dat de kruispen in de juiste positie zit, dat de stelschroeven zijn vastgedraaid en dat de draden niet zijn gedraaid.

6. Til nu de motorassemblage in positie en plaats de hangerbal in de hangerbeugel. Draai totdat de controle-inkeping in de registratiesleuf is gevallen en stevig vastzit. (afb. 10) De stang mag niet draaien als dit correct is gedaan.


BLADINSTALLATIE

1. Bevestig het ventilatorblad aan de bladarm met behulp van drie bladschroeven en vezelringen. Draai de schroeven en vezelringen stevig vast.

2. Draai de bladassemblage vast aan de onderkant van de ventilatormotorassemblage met behulp van twee bladarmschroeven. Herhaal dit voor de overige twee bladen.


ELEKTRISCHE AANSLUITINGEN

Het gebruik van dimmers die niet compatibel zijn met plafondventilatoren, veroorzaakt ongewenst gedrag, waaronder luid gezoem, en veroorzaakt permanente schade aan de elektrische componenten van uw ventilatoren.

Om mogelijke elektrische schokken te voorkomen, moet u ervoor zorgen dat de elektriciteit is uitgeschakeld bij de hoofdzekering of stroomonderbreker voordat u gaat bedraden.
OPMERKING: Het Aire Control^® systeem voor deze DC-motorventilatoren is uitgerust met een leerfrequentiefunctie met 32 codecombinaties om mogelijke storingen van andere afstandsbedieningseenheden te voorkomen.
De frequentie op uw ontvanger- en zendereenheden is in de fabriek ingesteld. (afb. 13) Er is geen frequentiewijziging nodig, mocht u een andere Minka Aire DC-motorventilator in hetzelfde huis of gebied willen installeren met een aparte frequentiecode, raadpleeg dan het gedeelte over het oplossen van problemen met 'frequentie-interferentie' in deze handleiding om te leren hoe u de frequentie kunt wijzigen.

1. Plaats de ontvanger in de montagebeugel met de platte kant van de ontvanger naar het plafond gericht.

2. Elektrische aansluitingen motor op ontvanger:
   Sluit de WITTE draad van de ventilator aan op de WITTE draad gemarkeerd met "Light N" van de ontvanger.
   Sluit de BLAUWE draad van de ventilator aan op de BLAUWE draad gemarkeerd met "Light L" van de ontvanger.
   Sluit de GELE draad van de ventilator aan op de GELE draad gemarkeerd met "MOTOR 1" van de ontvanger.
   Sluit de RODE draad van de ventilator aan op de RODE draad gemarkeerd met "MOTOR 2" van de ontvanger.
   Sluit de GRIJZE draad van de ventilator aan op de GRIJZE draad gemarkeerd met "MOTOR 3" van de ontvanger.

3. Elektrische aansluitingen ontvanger op huisvoedingsdraden:
   Sluit de WITTE draad (NeutraI) van de contactdoos aan op de WITTE draad gemarkeerd met "AC in N" van de ontvanger.
   Sluit de ZWARTE draad (Heet) van de contactdoos aan op de ZWARTE draad gemarkeerd met "AC in L" van de ontvanger. (afb. 15)
4. Als uw contactdoos een AARDdraad heeft (groen of blank koper), sluit deze draad dan aan op de aardingsdraden van de hangerbal en de hangerbeugel en de ontvanger. Als uw contactdoos geen aarddraad heeft, sluit dan de aardingsdraad van de hangerbal en de hangerbeugel en de ontvanger samen. Bevestig de draadverbinding met de meegeleverde plastic draadmoer. (afb. 15)

Nadat alle lassen zijn gemaakt, controleert u of er geen losse draden zijn. Als extra voorzorgsmaatregel raden we aan om de plastic draadconnectoren met elektrische tape aan de draden te bevestigen.

DE INSTALLATIE VOLTOOIEN

1. Stop de aansluitingen netjes in de plafondcontactdoos.
2. Verwijder één schroef van de hangerbeugel en draai de andere schroef ongeveer 1/4" los.
3. Lijn het baldakijn uit met het plafond en over de losse schroef. Plaats het baldakijn in het sleutelgat en draai het baldakijn met de klok mee.

4. Bevestig het baldakijn door de eerder verwijderde schroef te gebruiken.
5. Plaats de baldakijnafdekking op het baldakijn en draai de baldakijnafdekking met de klok mee totdat deze in de juiste positie is vergrendeld. (figuur 16)

DE 16W LED-MONTAGE INSTALLEREN

1. Terwijl u de 16 W LED-montage onder uw ventilator houdt, klikt u de draadverbindingsstekkers stevig in elkaar.

2. Bevestig de 16 W LED-montage aan de schakelkast door stevig te draaien (afb. 17)

Opmerking: Dit is een geïntegreerde LED-verlichtingsset en kan niet worden gedemonteerd om elektrische schokken te voorkomen.

WERKING VAN DE AFSTANDSBEDIENING/WANDBEDIENING

Alleen afstandsbediening: Plaats een A2312 volt batterij (meegeleverd). Om schade aan de zender te voorkomen, verwijdert u de batterij als deze lange tijd niet wordt gebruikt.
Uw DC borstelloze motor is uitgerust met een zelflerende frequentiefunctie afstandsbediening. Herstel de stroom naar de plafondventilator en test de zender zoals hieronder voor een goede werking:

1. Knop 1, 2, 3, 4, 5 en 6:
   Deze zes knoppen worden gebruikt om de ventilatorsnelheid als volgt in te stellen:
   1. = minimale snelheid
   2. = lage snelheid
   3. = gemiddelde lage snelheid
   4. = gemiddelde snelheid
   5. = gemiddelde hoge snelheid
   6. = hoge snelheid
2. Omgekeerde knop:
   Deze knop wordt gebruikt om de draairichting van de bladen te veranderen; vooruit voor warm weer of achteruit voor koel weer.
3. knop:
   Deze knop schakelt de ventilator uit.
4. Knop:
   Deze knoppen schakelen het licht AAN of UIT en regelen ook de helderheidsinstellingen van het licht. De volgende instructies zijn van toepassing op plafondventilatoren met alleen een OMLAAG-licht ( knop) of plafondventilatoren met een OMHOOG-licht ( knop) en een OMLAAG-licht ( knop) die onafhankelijk van elkaar worden bediend;

Druk op de knop voor het gewenste licht om het licht AAN of UIT te zetten. Houd de knop ingedrukt om de gewenste lichtsterkte in te stellen. Het licht schakelt tussen heldere en gedimde instellingen zolang de knop wordt ingedrukt. De lichttoets heeft een automatische auto-resume functie waarmee het licht op dezelfde helderheid blijft als de laatste keer dat het werd uitgeschakeld.
Opmerking: deze afstandsbediening heeft een maximaal radiozendbereik van 12 meter. Het maximale bereik is afhankelijk van de kwaliteit van de materialen die zijn gebruikt bij de constructie van de kamer/het gebouw waarin de ventilator hangt.
Opmerking: De automatische leerfunctie is alleen verplicht binnen 60 seconden na het inschakelen van de AC-stroom van de ventilator.

1. Selecteer de gewenste frequentie vanaf de achterkant van de zender.
2. Druk op de "Off" (Uit) knop van de zender en houd de "Off" (Uit) knop langer dan 10 seconden ingedrukt. Zodra de ontvanger de frequentie heeft gedetecteerd, knippert het neerwaartse licht van uw ventilator, indien van toepassing, twee keer. (Er is geen indicatie als uw ventilator niet is uitgerust met een licht).

Opmerking: De leerfrequentiefunctie blijft de laatst ingestelde frequentie behouden, zelfs wanneer de AC-stroom is uitgeschakeld.

1. De DC-motor heeft een ingebouwde veiligheidsfunctie tegen obstructie tijdens bedrijf, als de ventilatormotor gedurende 60 seconden of langer een obstructie detecteert, wordt deze vergrendeld en draait deze niet totdat de obstructie is verwijderd en de stroom gedurende 5 seconden is losgekoppeld.
2. Bescherming boven 60 W: wanneer de ontvanger een motorstroomverbruik detecteert dat hoger is dan 60 W, stopt de stroom van de ontvanger en wordt de werking onmiddellijk stopgezet. Als u de ventilator opnieuw wilt starten, verwijder dan de obstakels en koppel de stroom los door de stroomonderbreker uit te schakelen. En zet de stroom na 5 seconden weer aan.
3. "DIMMER" en "ON/OFF" (Aan/Uit) dipswitch: De "DIMMER" (Dimmer) selectie is de dimbare lichtselectie en moet worden gebruikt met alle lampen behalve CFL-lampen. De "ON/OFF" (Aan/Uit) selectie is voor CFL-lampen.


Snelheidsinstellingen voor warm of koud weer zijn afhankelijk van factoren zoals de grootte van de kamer, de hoogte van het plafond en het aantal ventilatoren.
OPMERKING: om de draairichting van de bladen te veranderen, moet de ventilator in de bedrijfsmodus staan.

Warm weer (vooruit)
Een NEERWAARTSE luchtstroom creëert een verkoelend effect, zoals weergegeven in figuur 19. Hierdoor kunt u uw airconditioner op een warmere stand zetten zonder dat dit ten koste gaat van uw comfort.

Koel weer (achteruit)
Een OPWAARTSE luchtstroom verplaatst warmere lucht van het plafondgebied, zoals weergegeven in figuur 20. Hierdoor kunt u uw verwarming op een koelere stand zetten zonder dat dit ten koste gaat van uw comfort.

GENIET VAN UW SLIMME PLAFONDVENTILATOR

Opmerking: Voordat u verdergaat met het leren kennen van uw nieuwe slimme plafondventilator, moet u eerst alle functionaliteiten van uw ventilatoren testen met behulp van uw afstandsbediening.
Om optimaal te genieten van uw nieuwe plafondventilator. U moet de BOND HOME app downloaden. Beschikbaar in de Google en Apple Play Store.

U kunt de QR-code gebruiken om de app te downloaden, of u kunt de app downloaden door naar http://bondhome.io/app te gaan en de aanwijzingen te volgen.

OPMERKING: Ga naar onze sectie Probleemoplossing" voor aanvullende informatie over uw slimme plafondventilator.

ONDERHOUD VAN UW VENTILATOR

Hier zijn enkele suggesties om uw ventilator te helpen onderhouden.

1. Door de natuurlijke beweging van de ventilator kunnen sommige verbindingen losraken. Controleer twee keer per jaar de steunverbindingen, beugels en bladbevestiging. Zorg ervoor dat ze goed vast zitten. (Het is niet nodig om de ventilator van het plafond te verwijderen).
2. Maak uw ventilator periodiek schoon om het nieuwe uiterlijk door de jaren heen te helpen behouden. Gebruik alleen een zachte borstel of pluisvrije doek om krassen op de afwerking te voorkomen. De vergulde afwerkingen zijn afgedicht met lak om verkleuring of aantasting te minimaliseren. Gebruik geen water bij het schoonmaken, dit kan de motor, houten bladen beschadigen of mogelijk een elektrische schok veroorzaken.
3. Gebruik een pluisvrije, licht vochtige doek of plumeau om stof van de bladen te verwijderen.
4. Het is niet nodig om uw ventilator te oliën. De motor heeft permanent gesmeerde lagers.
5. Als uw ventilator is voorzien van glazen kappen, reinig deze dan met lauw zeepwater en een zachte doek of spons. DOMPEL GLAZEN KAPPEN NIET ONDER IN HEET WATER. PLAATS GLAZEN KAPPEN NIET IN EEN AUTOMATISCHE VAATWASSER.

ZORG ERVOOR DAT DE STROOM IS UITGESCHAKELD IN DE ELEKTRISCHE PANEELKAST VOORDAT U REPARATIES UITVOERT. RAADPLEEG DE SECTIE "ELEKTRISCHE AANSLUITINGEN".

PROBLEEMOPLOSSING

SPECIFICATIES

Dit zijn typische metingen. Uw daadwerkelijke ventilator kan afwijken. Ze bevatten geen ampères en wattage die door de lamp(en) worden gebruikt.

PRESTATIES EN ENERGIE-INFORMATIE

De luchtstroom van een plafondventilator wordt gemeten in kubieke voet per minuut (CFM).
Het energieverbruik wordt gemeten in watt. Om energiebesparing te maximaliseren:

• Kies een ventilator met een hoge luchtstroom-efficiëntie (CFM/watt)
• Gebruik ENERGY STAR^®-gecertificeerde verlichting in uw ventilator.
• Vergeet niet om uw ventilator uit te schakelen wanneer u de kamer verlaat.

VEILIGHEIDSREGELS

1. Voordat u begint met het installeren van de ventilator, schakelt u de stroom uit bij de stroomonderbreker van de zekeringkast.
2. Wees voorzichtig! Lees alle instructies en veiligheidsinformatie voordat u uw nieuwe ventilator installeert. Bekijk de bijbehorende montageschema's.
3. Zorg ervoor dat alle elektrische aansluitingen voldoen aan de plaatselijke voorschriften, verordeningen of National Electrical Codes. Huur een gekwalificeerde elektricien in of raadpleeg een doe-het-zelf handboek voor bedrading als u niet bekend bent met het installeren van elektrische bedrading.
4. Zorg ervoor dat de installatieplaats die u kiest, de ventilatorbladen zonder enige obstructie kan laten draaien. Laat een minimale afstand van 2,1 meter van de vloer en 45 cm van het uiteinde van de bladen tot de muur toe.
5. Als u de ventilator aan een aansluitdoos voor een plafondventilator bevestigt, gebruik dan een U. L. Vermelde metalen achthoekige aansluitdoos die is gemarkeerd met "Acceptable for Fan Support". Bevestig de doos rechtstreeks aan de gebouwstructuur. De aansluitdoos en de ondersteuning ervan moeten het bewegende gewicht van de ventilator kunnen dragen (minstens 22,5 kg). Gebruik geen plastic doos.
6.
   Om het risico op letsel te verminderen, gebruikt u alleen de schroeven die bij de aansluitdoos zijn geleverd in combinatie met de borgringen die bij de ventilator zijn geleverd.
7. Als u de ventilator aan een balk bevestigt, zorg er dan voor dat deze het bewegende gewicht van de ventilator kan dragen (minstens 22,5 kg).
8. Nadat u de ventilator hebt geïnstalleerd, zorg er dan voor dat alle montageonderdelen zijn vastgezet om te voorkomen dat de ventilator valt.
9. Steek niets in de ventilatorbladen terwijl de ventilator in werking is.
10. Schakel de ventilator uit en wacht tot de bladen volledig tot stilstand zijn gekomen voordat u onderhoud uitvoert of de ventilator reinigt.

OPMERKING: De belangrijke veiligheidsmaatregelen en instructies die in deze handleiding voorkomen, zijn niet bedoeld om alle mogelijke omstandigheden en situaties te dekken die zich kunnen voordoen. Er moet worden begrepen dat gezond verstand, voorzichtigheid en zorg factoren zijn die niet in dit product kunnen worden ingebouwd. Deze factoren moeten worden geleverd door de persoon (personen) die de unit installeert, verzorgt en bedient.

OM HET RISICO OP BRAND, ELEKTRISCHE SCHOK OF ANDER PERSOONLIJK LETSEL TE VERMINDEREN, MONTEERT U DE VENTILATOR ALLEEN OP EEN U. L. GECERTIFICEERDE AANSLUITDOOS OF ONDERSTEUNEND SYSTEEM DAT IS GEMARKEERD MET ACCEPTABLE FOR FAN SUPPORT EN GEBRUIKT U MONTAGE SCHROEVEN DIE ZIJN MEEGELEVERD MET DE AANSLUITDOOS IN COMBINATIE MET DE BORGRINGEN DIE ZIJN MEEGELEVERD MET DE VENTILATOR. DE MEESTE AANSLUITDOZEN DIE GEWOONLIJK WORDEN GEBRUIKT VOOR VENTILATORONDERSTEUNING VAN VERLICHTINGSARMATUREN ZIJN NIET ACCEPTABLE FOR FAN SUPPORT EN MOETEN WORDEN VERVANGEN. RAADPLEEG BIJ TWIJFEL EEN GEKWALIFICEERDE ELEKTRICIEN.
OM HET RISICO OP PERSOONLIJK LETSEL TE VERMINDEREN, BUIGT U DE BLADHOUDERS NIET TIJDENS HET INSTALLEREN, HET BALANCEREN VAN DE BLADEN OF HET REINIGEN VAN DE VENTILATOR. STEK GEEN VREEMDE VOORWERPEN TUSSEN DRAAIENDE VENTILATORBLADEN.
OM HET RISICO OP BRAND OF ELEKTRISCHE SCHOK TE VERMINDEREN, MAG DEZE VENTILATOR ALLEEN AL158-RM346F130001 SOLID-STATE SPEED CONTROL GEBRUIKEN MET RC1000 AFSTANDSBEDIENING

Voor aanvullende informatie over uw Minka Aire-plafondventilator kunt u schrijven naar:
1151 W. Bradford Court, Corona, CA 92882
Voor klantenondersteuning bel: 1-800-307-3267
