minkaAire Barn F864L-BNK Handleiding

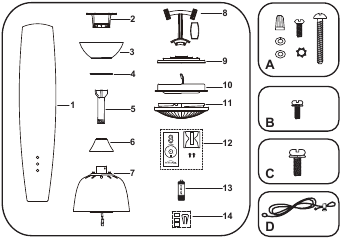

INHOUD VAN DE VERPAKKING

Pak uw ventilator uit en controleer de inhoud. U zou de volgende items moeten hebben:

1. Ventilatorbladen (10)
2. Ophangbeugel
3. Baldakijn
4. Baldakijnafdekking
5. Verlengbuis samenstel
6. Koppelingsafdekking
7. Ventilatormotor/behuizingssamenstel
8. Blad houders (5) & blad medaillons (10)
9. Montageplaat
10. 40 Watt LED-licht
11. Glazen kap
12. Afstandsbediening met houder en 2 bevestigingsschroeven
13. 12V MN21/A23-batterij
14. Balanceerset

1. Montagemateriaal:
   #10 x 1,5" houtschroeven (2 stuks)
   #8 x 3/4" machineschroeven (2 stuks)
   Borgringen (2 stuks)
   4 mm sterschijven (2 stuks)
   Draadmoeren (3 stuks)
   Sluitringen (2 stuks)
2. Bevestigingsmateriaal voor bladen:
   3/16" x 1/2" schroeven met borgringen (31 stuks)
3. Bevestigingsmateriaal voor blad houders:
   1/4"*1/2" schroeven met borgringen (11 stuks)
4. Verlenging veiligheidskabel

MONTAGEOPTIES

Benodigde gereedschappen: kruiskopschroevendraaier; platte schroevendraaier; trap; draadsnijders; elektrische tape.
Als er geen bestaande montagebox is, lees dan de volgende instructies. Schakel de stroom uit door zekeringen te verwijderen of stroomonderbrekers uit te schakelen.

Bevestig de contactdoos rechtstreeks aan de gebouwconstructie. Gebruik geschikte bevestigingsmiddelen en bouwmaterialen. De contactdoos en de steun moeten het bewegende gewicht van de ventilator volledig kunnen dragen (minstens 22,5 kg). Gebruik een UL-goedgekeurde metalen contactdoos. Gebruik geen plastic contactdoos.

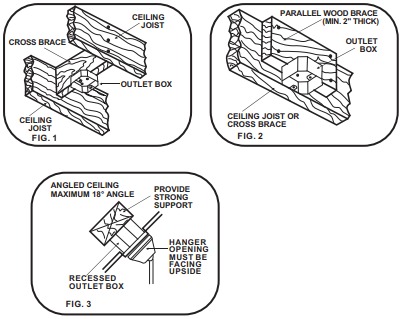

Afbeelding 1, 2 en 3 zijn voorbeelden van verschillende manieren om de contactdoos te monteren.

Opmerking: mogelijk hebt u een langere verlengbuis nodig om de juiste bladspeling te behouden bij installatie op een steil, hellend plafond. Langere verlengbuizen zijn verkrijgbaar bij uw Minka-Aire dealer.

Om uw ventilator op te hangen waar een bestaand armatuur is, maar geen plafondbalk, moet u mogelijk een ophangbalk installeren, zoals weergegeven in Afb. 4 (verkrijgbaar bij uw Minka-Aire dealer).

HET APPARAAT OPHANGEN

Alle onderdelen, hardware en componenten, zoals de ophangbeugel en ophangkogel, zijn geleverd voor uw veiligheid en de juiste installatie van uw nieuwe plafondventilator. Het gebruik van andere onderdelen, hardware of componenten die niet door Minka Aire bij de ventilator zijn geleverd, maakt de Minka Aire garantie ongeldig.

Vergeet niet de stroom uit te schakelen. Volg de onderstaande stappen om uw ventilator correct op te hangen:

1. Bevestig de ophangbeugel aan de plafondcontactdoos met behulp van de schroeven die bij uw contactdoos zijn geleverd in combinatie met de borgringen die bij de ventilator zijn geleverd. (Afb. 5)

2. Draai de twee stelschroeven los en verwijder de borgpen en de vergrendelpen van de koppeling die zich boven op de motorunit bevindt. (Afb. 6)

3. Verwijder de ophangkogel van het verlengbuissamenstel door de stelschroef los te draaien en de kruispen te verwijderen. (Afb. 7)

4. Voer de ventilatordraden en de veiligheidskabel voorzichtig door de verlengbuis omhoog. (Afb. 8) Draad de verlengbuis in de koppeling totdat de gaten zijn uitgelijnd en bevestig deze met de eerder verwijderde vergrendelpen en borgpen, draai de stelschroeven vast. (Afb. 9)

5. Schuif de koppelingsafdekking, baldakijnafdekking en het baldakijn op de verlengbuis. (Afb. 9) Plaats de ophangkogel voorzichtig terug op de stang en zorg ervoor dat de kruispen zich in de juiste positie bevindt, de stelschroeven zijn vastgedraaid en de draden niet zijn verdraaid.
6. Til de motorunit op en plaats de ophangkogel in de ophangbeugel. Draai de motorunit indien nodig totdat de controle groef van de ophangkogel stevig op de registratielip van de ophangbeugel rust. De motorunit mag niet draaien als dit correct is gedaan. (Afb. 10)

7. Bevestig de veiligheidskabel aan de gebouwconstructie met behulp van een houtschroef (niet meegeleverd). Sluit indien nodig de verlengingsveiligheidskabel aan op de veiligheidskabel (van de ventilator), voer het uiteinde van de kabel in het klemgat en draai de schroef stevig vast, zoals aangegeven in het cirkelvormige inzetstuk van Afbeelding 10.

ELEKTRISCHE AANSLUITINGEN

Om mogelijke elektrische schokken te voorkomen, moet u ervoor zorgen dat de elektriciteit is uitgeschakeld bij de hoofdzekering of de schakelkast voordat u de bedrading aansluit.

OPMERKING: Het Aire Control System voor deze DC-motorventilatoren is uitgerust met een leerfrequentiefunctie met 32 codecombinaties om mogelijke interferentie van andere afstandsbedieningen te voorkomen. De frequentie op uw ontvanger- en zendereenheden is in de fabriek ingesteld. (Afb. 11) Er is geen frequentiewijziging nodig. Als u een andere Minka Aire DC-motorventilator in hetzelfde huis of gebied wilt installeren met een aparte frequentiecode, raadpleeg dan de sectie over het oplossen van problemen met "frequentie-interferentie" in deze handleiding om te leren hoe u de frequentie kunt wijzigen.

De "1 (DIMMER)" (1 (DIMMER)) selectie is de dimbare lichtselectie en moet worden gebruikt met alle lampen, behalve CFL-lampen. De "ON (AAN/UIT)" (AAN (AAN/UIT)) selectie is de lichtselectie die alleen aan is (geen dimfunctie) en moet worden gebruikt met CFL-lampen, omdat CFL-lampen niet goed kunnen worden gedimd.

1. Elektrische aansluitingen van motor naar huisvoedingsdraden: Sluit de WITTE draad (Nul) van de contactdoos aan op de WITTE draad gemarkeerd met "AC in N" van de motor. Sluit de ZWARTE draad (Spanning) van de contactdoos aan op de ZWARTE draad gemarkeerd met "AC in L" van de motor. Bevestig alle draadverbindingen met de meegeleverde plastic draadmoeren. (Afb. 12)
2. Als uw contactdoos een AARDdraad (Groen of Blank Koper) heeft, sluit deze draad dan aan op de Aarddraad van de ophangkogel en de ophangbeugel. Als uw contactdoos geen Aarddraad heeft, sluit dan de Aarddraden van de ophangkogel en de ophangbeugel aan elkaar. Bevestig de draadverbinding met de meegeleverde plastic draadmoer. (Afb. 12)

Nadat alle verbindingen zijn gemaakt, controleert u of er geen losse draden zijn. Als extra voorzorgsmaatregel raden we aan om de plastic draadconnectoren met elektrische tape aan de draden te bevestigen.

DE INSTALLATIE VOLTOOIEN

1. Verwijder 1 van de 2 schroeven van de onderkant van de ophangbeugel en draai de andere een halve slag los van de schroefkop.
2. Schuif het baldakijn omhoog naar de ophangbeugel en plaats het sleutelgat op het baldakijn over de schroef op de ophangbeugel, draai het baldakijn totdat het op zijn plaats vergrendelt in het smalle gedeelte van de sleutelgaten. (Afb. 13)

3. Lijn het cirkelvormige gat op het baldakijn uit met het resterende gat op de ophangbeugel en zet vast door de twee stelschroeven vast te draaien.

Opmerking: pas de baldakijnschroeven indien nodig aan totdat het baldakijn en de baldakijnafdekking goed vastzitten.

DE BLADEN BEVESTIGEN

1. Bevestig het blad aan de blad houders en de blad medaillons met behulp van de schroeven met borgringen zoals weergegeven in Afbeelding 14. Draai een schroef in de blad houder, maar draai deze niet vast. Herhaal dit voor de 2 resterende schroeven en sluitringen.
2. Draai elke schroef stevig vast, beginnend met de middelste schroef. Zorg ervoor dat het blad recht is.
3. Bevestig het blad samenstel aan de motor met behulp van de meegeleverde schroeven. (Afb. 14)

DE MONTAGEPLAAT INSTALLEREN

1. Verwijder 1 van de 3 schroeven van de montagering en draai de andere 2 schroeven los. (Niet verwijderen)
2. Plaats de sleutelgaten van de montageplaat over de 2 schroeven die eerder van de montagering zijn losgedraaid, draai de montageplaat totdat deze op zijn plaats vergrendelt in het smalle gedeelte van de sleutelgaten. Zet vast door de 2 schroeven die eerder zijn losgedraaid en de eerder verwijderde schroef vast te draaien. (Afb. 15)


DE LED-VERLICHTINGSKIT INSTALLEREN

OPMERKING: Zorg ervoor dat de stroom is uitgeschakeld bij de stroomonderbreker voordat u met de installatie begint.

De lichtbron is ontworpen voor deze specifieke toepassing en kan oververhit raken als deze wordt onderhouden door ongetraind personeel. Als er onderhoud nodig is, moet het product worden geretourneerd naar een erkend servicecentrum voor onderzoek of reparatie.

1. Verwijder 1 van de 3 schroeven van de montageplaat en draai de andere 2 schroeven los. (Niet verwijderen)
2. Terwijl u de LED-verlichtingskit onder de ventilatormotorunit houdt, maakt u de 2-pins draadverbindingen: (Afb. 16)

   • Wit naar wit
   • Zwart naar zwart
3. Plaats de sleutelgaten van de LED-verlichtingskit over de 2 schroeven die eerder van de montageplaat zijn losgedraaid, draai de verlichtingskit totdat deze op zijn plaats vergrendelt in het smalle gedeelte van de sleutelgaten. Zet vast door de 2 schroeven die eerder zijn losgedraaid en de eerder verwijderde schroef vast te draaien.

DE GLAZEN KAP INSTALLEREN

Til de glazen kap omhoog tegen de LED-verlichtingskit en bevestig deze aan de ventilator door de glazen kap met de klok mee te draaien totdat deze goed vastzit. DRAAI NIET TE VAST. (Afb. 17)

DE AFSTANDSBEDIENING BEDIENEN

Alleen afstandsbediening: Plaats een A23 12 volt batterij (inbegrepen). Om schade aan de zender te voorkomen, verwijdert u de batterij als deze langere tijd niet wordt gebruikt.

DEZE AFSTANDSBEDIENING & DC VENTILATORMOTOR ZIJN ONTWORPEN OM EENMALIG EEN ZELF-KALIBRATIETEST UIT TE VOEREN. DEZE TEST ZAL BEGINNEN ZODRA EEN NIEUWE CODE IS INGESTELD EN DUURT ONGEVEER ZES MINUTEN.

Uw DC borstelloze motor is uitgerust met een zelflerende afstandsbediening met frequentiefunctie. Herstel de stroom naar de plafondventilator en test de zender zoals hieronder voor een goede werking:

1. Knop 1, 2, 3, 4, 5 en 6:
   Deze zes knoppen worden gebruikt om de ventilatorsnelheid als volgt in te stellen:
   1. minimale snelheid
   2. lage snelheid
   3. gemiddeld lage snelheid
   4. gemiddelde snelheid
   5. gemiddeld hoge snelheid
   6. hoge snelheid
2. Omgekeerde knop:
   Deze knop wordt gebruikt om de draairichting van de bladen te veranderen; voorwaarts voor warm weer of achterwaarts voor warm weer.
3. knop:
   Deze knop schakelt de stroom naar de ventilator uit.
4. Knop:
   Deze knoppen schakelen het licht AAN of UIT en regelen ook de helderheidsinstellingen van het licht. De volgende instructies zijn van toepassing op plafondventilatoren die alleen een OMLAAG-licht hebben ( knop) of plafondventilatoren die een OMHOOG-licht hebben ( knop) en een OMLAAG-licht ( knop) die onafhankelijk van elkaar worden bediend;
   Druk op de knop en laat deze los voor het gewenste licht om het licht AAN of UIT te zetten. Houd de knop ingedrukt om de gewenste lichtsterkte in te stellen. Het licht schakelt tussen heldere en gedimde instellingen zolang de knop wordt ingedrukt. De lichttoets heeft een automatische auto-resume functie waarmee het licht op dezelfde helderheid kan blijven als de vorige keer dat het werd uitgeschakeld.

Opmerking: De automatische leerfunctie is alleen verplicht binnen 60 seconden na het AANZETTEN van de AC-stroom van de ventilator.

1. Selecteer de gewenste frequentie vanaf de achterkant van de zender.
2. Druk op de "SET" (INSTELLEN) knop van de zender en houd de "SET" (INSTELLEN) knop langer dan 5 seconden ingedrukt. Zodra de ontvanger de frequentie heeft gedetecteerd, begint de ventilator automatisch te werken en begint hij gedurende 3 minuten in de richting tegen de klok in te draaien en op het hoogste toerental. Wanneer de rotatie tegen de klok in is voltooid, draait de ventilator automatisch terug naar de richting met de klok mee en opnieuw gedurende 3 minuten op het hoogste toerental. De ventilator schakelt uit wanneer de zelfkalibratietest is voltooid. De totale zelfkalibratietest duurt ongeveer 6 minuten.

Opmerking: Tijdens de zelfkalibratietest werkt de afstandsbediening niet.

Opmerking: De leerfrequentiefunctie en zelfkalibratietest blijven de laatst ingestelde frequentie en kalibratie-instelling behouden, zelfs wanneer de AC-stroom is uitgeschakeld. Als de frequentie wordt gewijzigd, wordt de zelfkalibratietest opnieuw uitgevoerd.

1. Vergrendelingspositie: De DC-motor heeft een ingebouwde veiligheid tegen obstructie tijdens bedrijf. De motor wordt vergrendeld en de stroom wordt na 30 seconden uitgeschakeld als er een onderbreking optreedt. Verwijder de obstakels voordat u opnieuw instelt.
2. Bescherming boven 80 W: Wanneer de ontvanger een motorvermogen detecteert dat groter is dan 80 W, stopt het vermogen van de ontvanger en wordt de werking onmiddellijk stopgezet. Schakel de stroom van de ontvanger na 5 seconden in.
3. "D" en "ON" (AAN) dipswitch:
   De "D" selectie is de dimbare lichtselectie en moet worden gebruikt met alle lampen behalve CFL-lampen. De "ON" (AAN) selectie is voor CFL-lampen.

Snelheidsinstellingen voor warm of koud weer zijn afhankelijk van factoren zoals de grootte van de kamer, de hoogte van het plafond en het aantal ventilatoren.

OPMERKING: Om de draairichting van de bladen te wijzigen, moet de ventilator in de werkingsmodus staan.

Warm weer (voorwaarts)
Een NEERWAARTSE luchtstroom zorgt voor een verkoelend effect, zoals weergegeven in figuur 18. Hierdoor kunt u uw airconditioner op een warmere instelling zetten zonder uw comfort te beïnvloeden.

Koud weer (achterwaarts)
Een OPWAARTSE luchtstroom verplaatst warmere lucht van het plafondgebied, zoals weergegeven in figuur 19. Hierdoor kunt u uw verwarming op een koelere instelling zetten zonder uw comfort te beïnvloeden.

GENIET VAN UW PRODUCT

OPMERKING: Voordat u verder gaat met het leren kennen van uw nieuwe slimme plafondventilator, moet u eerst alle functionaliteiten van uw ventilator testen met behulp van uw afstandsbediening.

Om van alle mogelijkheden van uw nieuwe plafondventilator te genieten. U moet de BOND HOME app downloaden. Beschikbaar in de Google en Apple Play Store.

U kunt de QR-code hieronder gebruiken om de app te downloaden, of u kunt de app downloaden door naar https://bondhome.io/app te gaan en de aanwijzingen te volgen.

OPMERKING: Raadpleeg onze "Probleemoplossing" sectie voor aanvullende informatie over uw Smart Plafondventilator.

ONDERHOUD VAN UW PRODUCT

Hier zijn enkele suggesties om uw ventilator te helpen onderhouden.

1. Vanwege de natuurlijke beweging van de ventilator kunnen sommige verbindingen losraken. Controleer de steunverbindingen, beugels en bladbevestigingen twee keer per jaar. Zorg ervoor dat ze vastzitten. (Het is niet nodig om de ventilator van het plafond te verwijderen).
2. Reinig uw ventilator periodiek om het nieuwe uiterlijk gedurende het jaar te behouden. VOORZICHTIGHEID; veel voorkomende huishoudelijke schoonmaakproducten bevatten chemicaliën die de afwerking van uw ventilator kunnen beschadigen. Gebruik alleen een zachte, pluisvrije doek en een sopje.
3. Als uw ventilator is voorzien van houten fineerbladen, kunt u een lichte laag meubelpoets aanbrengen voor extra bescherming en een mooier uiterlijk.
   Bedek kleine krasjes met een lichte toepassing van schoenpoets.
4. Gebruik een pluisvrije, licht vochtige doek of plumeau om stof van de bladen te verwijderen.
5. Het is niet nodig om uw ventilator te oliën. De motor heeft permanent gesmeerde lagers.
6. Als uw ventilator is voorzien van glazen kappen, reinig deze dan met lauw zeepsop en een zachte doek of spons. DOMPEL DE GLAZEN KAPPEN NIET ONDER IN HEET WATER. PLAATS DE GLAZEN KAPPEN NIET IN EEN AUTOMATISCHE VAATWASSER.

ZORG ERVOOR DAT DE STROOM IS UITGESCHAKELD IN DE ELEKTRISCHE PANEELKAST VOORDAT U REPARATIES UITVOERT. RAADPLEEG DE SECTIE "ELEKTRISCHE AANSLUITINGEN".

PROBLEEMOPLOSSING

SYMPTOOM

De unit start niet

OPLOSSING

• Controleer of de wandschakelaar is ingeschakeld.
• Controleer de zekeringen of stroomonderbrekers.
• Voorzichtig! Zorg ervoor dat de stroom is uitgeschakeld voordat u de volgende stappen uitvoert.
• Verwijder de kap en controleer de draadverbindingen.
• Controleer de zenderverbindingen van de wandbediening (indien van toepassing).
• Opmerking: De ventilator moet op een maximale afstand van 40 voet van de zendeenheid worden geïnstalleerd voor een goede signaaloverdracht tussen de zendeenheid en de ontvangende eenheid van de ventilator.

SYMPTOOM

De unit maakt lawaai

OPLOSSING

• Sta een "inbraakperiode" van 24 uur toe. De meeste geluiden die verband houden met een nieuwe ventilator verdwijnen gedurende deze tijd.
• Zorg ervoor dat de schroeven waarmee de ventilatorbladhouder aan de motornaaf is bevestigd, goed vastzitten.
• Zorg ervoor dat de aansluitdoos is vastgemaakt aan de gebouwstructuur, gebruik indien nodig de meegeleverde houtschroeven om de aansluitdoos verder aan de balk vast te maken.
• Zorg ervoor dat de hangerbeugel stevig aan de aansluitdoos is bevestigd, de schroeven zitten vast.

SYMPTOOM

De unit wiebelt

OPLOSSING

• OPMERKING: Alle bladsets zijn gegroepeerd op gewicht. Omdat houten en plastic bladen in dichtheid variëren, kan de ventilator wiebelen, zelfs als de bladen zijn aangepast.
• Zorg ervoor dat de aansluitdoos is vastgemaakt aan de gebouwstructuur, gebruik indien nodig de meegeleverde houtschroeven om de aansluitdoos verder aan de balk vast te maken.
• Zorg ervoor dat de hangerbeugel stevig aan de aansluitdoos is bevestigd, de schroeven zitten vast.
• Als er een balanceerset wordt meegeleverd, volg dan de instructies die bij de balanceerset zijn meegeleverd om overmatig wiebelen te corrigeren.

SYMPTOOM

Maakt geen verbinding met WiFi-thuisnetwerk

OPLOSSING

Als u problemen ondervindt bij het voltooien van de Bond Home-verbinding met uw plafondventilator, moeten er mogelijk aanpassingen aan uw routerinstellingen worden aangebracht. Ga naar de Helpcentrum-sectie in de app onder Instellingen voor aanvullende informatie en ondersteuning.

WiFi opnieuw instellen

Als u de WiFi-instelling van de app voor een specifieke ventilator wilt wissen. U kunt dit doen door naar de app-instellingen te gaan en het gewenste apparaat te verwijderen. Hiermee worden alle wifi-instellingen die op het apparaat zijn opgeslagen, gewist en kunt u het elders opnieuw verbinden met nieuwe wifi-instellingen.

SYMPTOOM

De unit/het licht gaat onverwachts aan en uit

OPLOSSING

• Dit wordt veroorzaakt door storing, zie "Frequentieverstoring" voor stappen om de frequentie te wijzigen.

SYMPTOOM

Frequentieverstoring

OPLOSSING

1. Schakel de stroom naar uw plafondventilator uit.
2. Gebruik een klein hulpmiddel om de frequentie-instellingen op het besturingssysteem te wijzigen.
3. Herstel de stroom naar de unit.
   Opmerking: Nadat de AC-stroom is ingeschakeld, mag u geen andere knop op de zender indrukken voordat u op de "Stop" (Stop) knop drukt, anders mislukt de procedure.
4. Druk binnen 60 seconden na het AANZETTEN van de AC-stroom van de ventilator op de "Stop" (Stop) knop van de zender en houd de "Stop" (Stop) knop 10 seconden ingedrukt.
5. Zodra de ontvanger de ingestelde frequentie heeft gedetecteerd, knippert het neerwaartse licht van uw ventilator, indien van toepassing, tweemaal. (er is geen indicatie als uw ventilator niet is uitgerust met een licht).
6. De ontvanger heeft nu de frequentie geleerd die op de zender is geselecteerd. Na het voltooien van de bovenstaande stappen zou u de plafondventilator en het licht moeten kunnen bedienen. Als de ventilator niet reageert op de zender, schakel dan de stroom naar de ontvanger uit en herhaal het proces.

SPECIFICATIES

Dit zijn typische metingen. Uw werkelijke ventilator kan afwijken. Ze bevatten geen ampère en wattage die door de lamp(en) worden gebruikt.

PRESTATIES EN ENERGIE-INFORMATIE

Geschatte jaarlijkse energiekosten
$ 9

Kostenbereik van vergelijkbare modellen (19" – 84")

• Gebaseerd op 12 cent per kWh en 6,4 uur gebruik per dag
• Uw kosten zijn afhankelijk van tarieven en gebruik
• Energieverbruik: 33 Watt

Luchtstroom
6.603
Kubieke voet per minuut

• Hoe hoger de luchtstroom, hoe meer lucht de ventilator verplaatst
• Luchtstroomefficiëntie: 203 Kubieke voet per minuut per watt

De luchtstroom van de plafondventilator wordt gemeten in kubieke voet per minuut (CFM). Het energieverbruik wordt gemeten in watt. Om de energiebesparing te maximaliseren:

• Kies een ventilator met een hoge luchtstroomefficiëntie (CFM/watt).
• Gebruik ENERGY STAR-gecertificeerde lampen in uw ventilator.
• Schakel uw ventilator uit wanneer u de kamer verlaat.

* Gemeten volgens de door het DOE goedgekeurde testmethode.

Voor aanvullende informatie over uw Minka Aire Plafondventilator, kunt u schrijven naar:
1151 W. Bradford Court, Corona, CA 92882
Voor klantenondersteuning: 1-800-307-3267

VEILIGHEIDSREGELS

1. Voordat u begint met het installeren van de ventilator, schakelt u de stroom uit bij de stroomonderbreker van de zekeringkast.
2.
   Wees voorzichtig! Lees alle instructies en veiligheidsinformatie voordat u uw nieuwe ventilator installeert. Bekijk de bijbehorende montageschema's.
3. Zorg ervoor dat alle elektrische aansluitingen voldoen aan de lokale voorschriften, verordeningen of National Electrical Codes. Huur een gekwalificeerde elektricien in of raadpleeg een doe-het-zelf-bedradingshandboek als u niet bekend bent met het installeren van elektrische bedrading.
4. Zorg ervoor dat de installatieplaats die u kiest, de ventilatorbladen zonder obstakels kan laten draaien. Houd een minimale afstand van 7 voet van de vloer en 18 inch van de punt van de bladen tot de muur aan.
5. Als u de ventilator aan een ventilatoraansluitdoos aan het plafond monteert, gebruik dan een U.L. Listed metalen achthoekige aansluitdoos gemarkeerd met "Acceptable for Fan Support". Bevestig de doos rechtstreeks aan de bouwconstructie. De aansluitdoos en de ondersteuning ervan moeten het bewegende gewicht van de ventilator kunnen dragen (minstens 50 pond). Gebruik geen plastic doos.
6.
   Om het risico op letsel te verminderen, gebruikt u alleen de schroeven die bij de aansluitdoos zijn geleverd in combinatie met de borgringen die bij de ventilator zijn geleverd.
7. Als u de ventilator aan een balk monteert, zorg er dan voor dat deze het bewegende gewicht van de ventilator kan dragen (minstens 50 pond).
8. Nadat u de ventilator hebt geïnstalleerd, moet u ervoor zorgen dat alle montageonderdelen zijn vastgezet om te voorkomen dat de ventilator valt.
9. Steek niets in de ventilatorbladen terwijl de ventilator draait.
10. Zet de ventilator uit en wacht tot de bladen volledig tot stilstand zijn gekomen voordat u onderhoud uitvoert of de ventilator reinigt.

OPMERKING: De belangrijke veiligheidsmaatregelen en instructies in deze handleiding zijn niet bedoeld om alle mogelijke omstandigheden en situaties te dekken die zich kunnen voordoen. Er moet worden begrepen dat gezond verstand, voorzichtigheid en zorg factoren zijn die niet in dit product kunnen worden ingebouwd. Deze factoren moeten worden geleverd door de persoon (personen) die het apparaat installeert, onderhoudt en bedient.

OPMERKING: LEES EN BEWAAR ALLE INSTRUCTIES!

OM HET RISICO OP BRAND, ELEKTRISCHE SCHOK OF ANDER PERSOONLIJK LETSEL TE VERMINDEREN, MONTEERT U DE VENTILATOR ALLEEN AAN EEN U.L. LISTED AANSLUITDOOS OF ONDERSTEUNINGSSYSTEEM GEMARKEERD ACCEPTABLE FOR FAN SUPPORT EN GEBRUIKT U MONTAGESCHROEVEN DIE BIJ DE AANSLUITDOOS ZIJN GELEVERD IN COMBINATIE MET DE BORGVEREN DIE BIJ DE VENTILATOR ZIJN GELEVERD. DE MEESTE AANSLUITDOZEN DIE GEBRUIKELIJK WORDEN GEBRUIKT VOOR VENTILATORONDERSTEUNING VAN VERLICHTINGSARMATUREN ZIJN NIET GESCHIKT VOOR VENTILATORONDERSTEUNING EN MOETEN WORDEN VERVANGEN. RAADPLEEG EEN GEKWALIificeERDE ELEKTRICIEN INDIEN U TWIJFELT.
OM HET RISICO OP PERSOONLIJK LETSEL TE VERMINDEREN, MAG U DE BLADHOUDERS NIET BUIGEN TIJDENS DE INSTALLATIE, HET BALANCEREN VAN DE BLADEN OF HET REINIGEN VAN DE VENTILATOR. STEEK GEEN VREEMDE VOORWERPEN TUSSEN DE DRAAIENDE VENTILATORBLADEN.
OM HET RISICO OP BRAND OF ELEKTRONISCHE SCHOK TE VERMINDEREN, KAN DEZE VENTILATOR ALLEEN AL-168-1101 SOLID-STATE SNELHEIDSREGELING GEBRUIKEN MET DL-6102T AFSTANDSBEDIENING

INFORMATIE OVER GARANTIESERVICE

Om de naam te verkrijgen van de dichtstbijzijnde erkende Minka-Aire-dealer, belt u de klantenservice van Minka-Aire op 1-800-307-3267, of neemt u contact op met Minka-Aire via www.minkagroup.net en selecteert u FAQ om eventuele vragen te beantwoorden of, als u aanvullende hulp nodig heeft, dient u het daar gevonden vragenformulier in.
