GigRig More Or Less Handleiding

Introductie

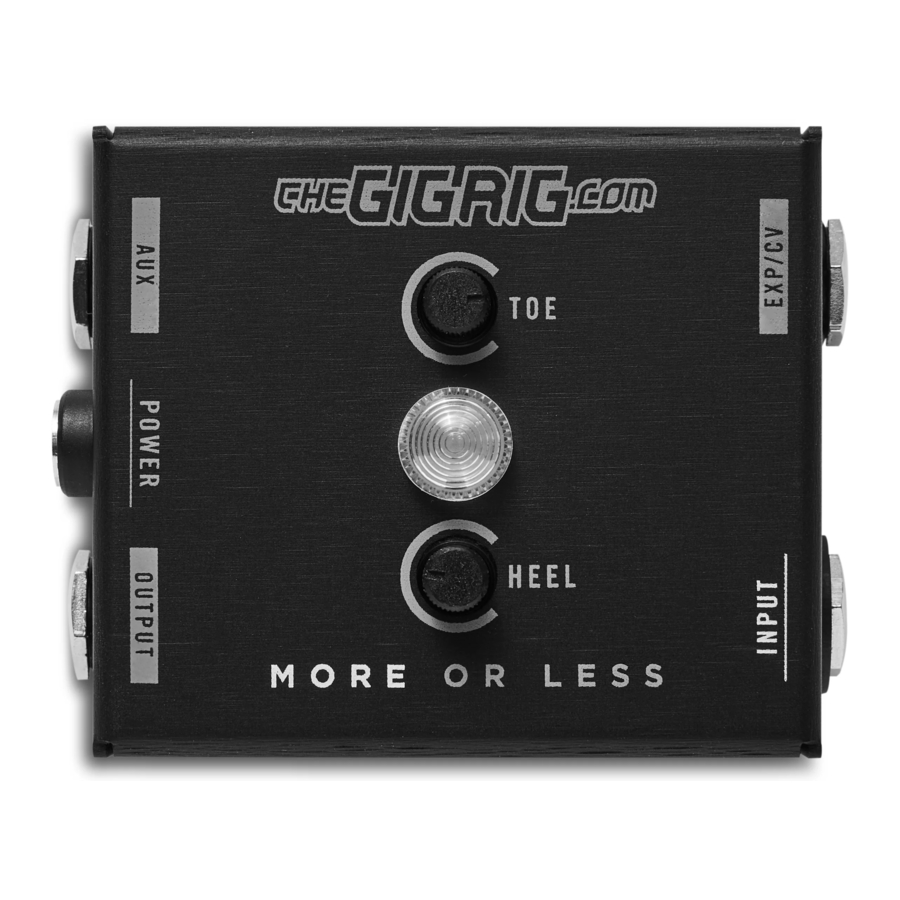

De GigRig More Or Less is een module voor externe amplituderegeling waarmee een expressiepedaal kan functioneren als volumeregeling, boost, under-driver of actieve splitter. Het kan worden bestuurd via CV-berichten en is intern gebalanceerd voor een hoge audiokwaliteit. Met interne isolatie en een ±18V voeding biedt het een aanzienlijke headroom. Met dipswitches kan de respons curve worden aangepast aan verschillende expressiepedalen.

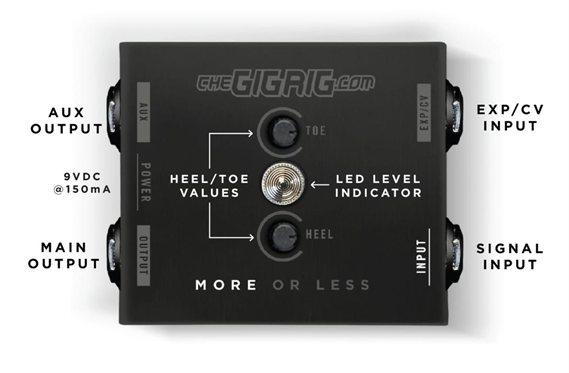

Aansluitingen

SIGNAAL INGANG: Sluit hier uw gitaar of audiobron aan.

HOOFD UITGANG: De belangrijkste bewerkte uitgang.

AUX UITGANG: Deze uitgang is een directe split van de ingang.

EXP/CV INGANG: Sluit hier uw expressiepedaal aan om als volumeregeling te gebruiken. U kunt deze ingang gebruiken om een stuurspanning (Control Voltage) aan te sluiten. U gebruikt deze aansluiting voor de TheGigRig FSL Remote Footswitch die eenvoudigweg flip/flops tussen de hiel- en teenwaarden.

VOEDING: Sluit hier uw 9V DC-voeding aan. MORE OR LESS werkt op alles van 9 tot 30V DC.

LET OP: het gebruik van een voeding hoger dan 9V geeft geen extra headroom.

MORE OR LESS gebruiken met een expressiepedaal

In combinatie met een expressiepedaal functioneert de More Or Less als een externe volumeregeling. Omdat er geen audio in de TRS-kabelverbinding zit tussen het expressiepedaal en de More Or Less, kunnen lange TRS-kabels worden gebruikt zonder risico op signaaldegradatie. Het kan ook in de effectenloop van uw versterker worden geplaatst, waardoor de volumeregeling van uw versterker op afstand kan worden bediend. Het expressiepedaal moet zijn loper aangesloten hebben op de RING van de TRS-connector. Compatibele pedalen zijn onder meer TheGigRig TGR1, Dunlop DVP4/5, DOD Mini Exp en MOOG EP-3.

More or Less gebruiken met CV

De More Or Less werkt met een unipolair CV-signaal variërend van +1V tot +5V. Het reageert omgekeerd, wat betekent dat 1V resulteert in maximale boost, terwijl 5V resulteert in maximale cut. In de CV-modus is de trimmerpot op de bovenkant van de More Or Less uitgeschakeld.

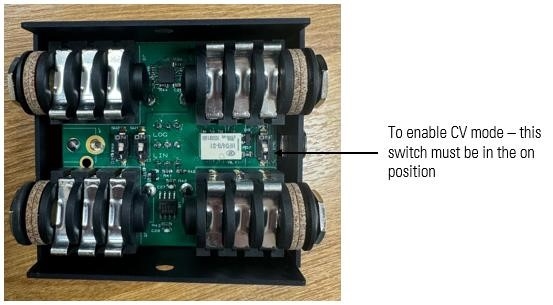

CV-modus inschakelen

Instellingen

HIEL EN TEEN

Met de hiel- en teenwaarden van More Or Less kunt u uw expressiepedaal instellen om te werken als een standaard volumepedaal, een boost of een underdrive.

LED-INDICATOR

Als u met uw expressiepedaal door het volumebereik veegt, laat de LED-indicator u weten of u aan het boosten, verzwakken of op unity bent.

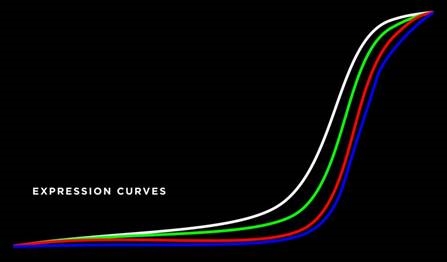

Expressiepedaalcurves

Op de basis van de More Or Less-printplaat (toegankelijk door de schroeven aan de onderkant van More Or Less los te draaien) bevindt zich een paar schakelaars waarmee u toegang krijgt tot verschillende expressiepedaalcurves.

Afhankelijk van het expressiepedaal dat u gebruikt, wilt u mogelijk een andere sweep.

De standaardinstelling van More Or Less is dat beide interne curveschakelaars in de OFF-stand staan.

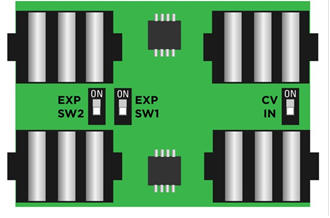

Expressiecurveschakelaars

OFF/OFF - WITTE CURVE (Standaard)

OFF/ON - GROENE CURVE

ON/OFF - RODE CURVE

ON/ON – BLAUWE CURVE

STUURSPANNING
More Or Less kan een stuurspanning (Control Voltage, CV) signaal ontvangen om het niveau op afstand aan te passen. Dit maakt creatieve toepassingen mogelijk, zoals het gebruik van een gesequenced CV om geprogrammeerde tremolo-effecten te bereiken. Om CV-regeling in te schakelen, moet u ervoor zorgen dat de CV-schakelaar aan de rechterkant op de ON-stand staat.

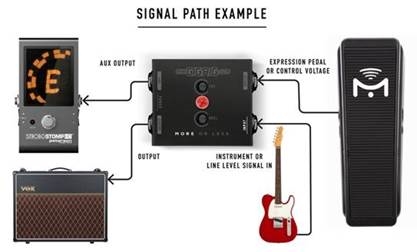

Voorbeelden van signaalketens

1. EERSTE IN DE SIGNAALKETEN
   Als More or Less als eerste in de keten wordt geplaatst, fungeert het als een master-ingangsversterkingsregeling. Afhankelijk van hoe u het hebt ingesteld, zal het het ingangsniveau naar uw effecten versterken of verlagen.
2. NA VERSTERKINGSFASEN, VOOR DELAY
   Zo ingesteld, zal More Or Less fungeren als een mastervolumeregeling voor versterkingsfasen, zodat het de toon van uw overdrives niet zal veranderen, maar het ingangsniveau in uw tijdbaseerde effecten, delays, reverbs zal regelen.
3. EINDE VAN DE SIGNAALKETEN
   Indien aan het einde van de signaalketen geplaatst, wordt More Or Less een mastervolume voor de gehele signaalketen.

Veelgestelde vragen

Kan ik elk expressiepedaal gebruiken?
Zolang het expressiepedaal 10K is en de middelste pin van de potentiometer (loper) is verbonden met de RING van de TRS-kabel. Expressiepedalen die dit standaard doen, zijn onder meer TheGigRig TGR1, Dunlop DVP4/5, DOD Mini Exp, MOOG EP-3.

Is het gebufferd?
Ja, More Or Less is gebufferd – hoge ingangsimpedantie (680KΩ), lage uitgangsimpedantie (100Ω).

Wat is de beste manier om More Or Less aan mijn pedalboard te bevestigen?
We raden aan om pedalboardtape te gebruiken om More Or Less te bevestigen aan een lusklittenband of een droog, vlak oppervlak.

Heeft het zin om een hogere spanning te gebruiken voor meer headroom?
Nee, spanningen zijn intern gefixeerd op +/- 18Vdc. Het gebruik van een hogere spanning om More Or Less van stroom te voorzien, zal eenvoudigweg de benodigde stroom verminderen zonder de headroom te veranderen.

Hoe kan ik More Or Less omzeilen?
Koppel eenvoudigweg de TRS-kabel los van de EXP-ingang en More Or Less zal een hoogwaardige unity gain-buffer zijn.

Kan ik de curve van mijn expressiepedaal veranderen?
Ja, via de EXP-curveschakelaars aan de onderkant van de printplaat.
Om toegang te krijgen tot de onderkant van de PCB, draait u eenvoudigweg de in-/uitgangsaansluitingen los en draait u de schroeven aan de zijkant van het apparaat los.

Technische specificaties

Ingangsspanning: 9-24Vdc 2,1 mm center negatief

Stroomverbruik: 150mA @ 9Vdc

Audio is intern gebalanceerd
voeding is intern geïsoleerd +/-18V
Ingangsimpedantie: 680K
Uitgangsimpedantie: 100 Ohm

Verzwakking:
Boost:
Stuurspanning: 0~5V

Afmetingen: 74,5Lx57,3Bx38,6Dmm (2,9Lx2,3Bx1,5D")

GEWICHT - 0,109 kg / 0,24 lbs

Veiligheid: De GigRig More Or Less is uitsluitend ontworpen voor gebruik binnenshuis - Maak hem niet nat
