GigRig Humdinger Handleiding
INLEIDING

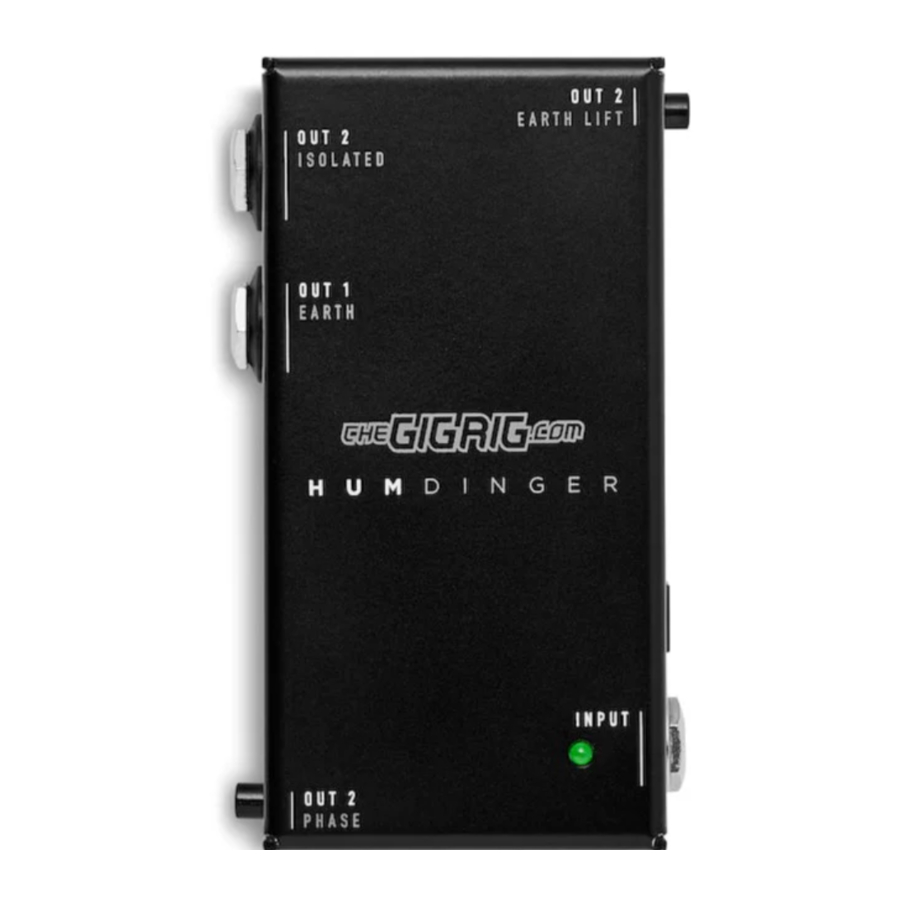

De GigRig HUMDINGER is een actieve splitter met een gebufferde uitgang (Out 1) en een gebufferde, geïsoleerde, fase-omkeerbare uitgang (Out 2).

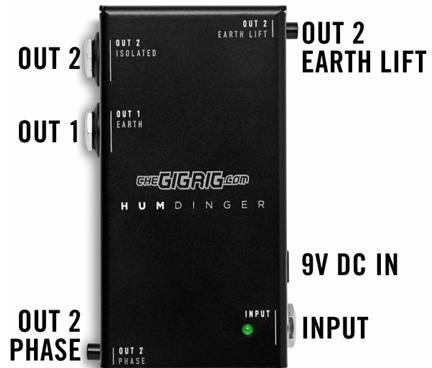

ONDERDELEN BESCHRIJVING
HUMDINGER INPUT: Hier aansluiten
POWER: Gebruikt een standaard 9V DC 2,1mm center negatieve voeding @100mA
OUT 1: Dit is de normale gebufferde uitgang en bevat de aarde
OUT 2 ISOLATED: Dit is de uitgang die de optie biedt tot isolatie en het omkeren van de relatieve fase naar uitgang 1
OUT 2 PHASE: Draait de fase op uitgang 2 om EARTH LIFT: Hiermee kunt u de aarde op uitgang 2 loskoppelen
WERKING
Sluit een standaard 9v DC center negatieve 2,1mm stekker voeding aan die minstens 150mA kan leveren. Sluit uw gitaar/bas signaal aan op de INPUT. Sluit uitgangen 1&2 aan op waar u ze nodig heeft (zie voorbeeld diagrammen).
PHASE: Out 2 heeft een fase schakelaar. Deze zal de fase op Out 2 omkeren ten opzichte van de fase op Out 1. Met beide versterkers aan, schakel de fase schakelaar om te zien welke positie meer bas en volume heeft. De positie met meer bas betekent dat beide versterkers in fase zijn.
EARTH LIFT: Out 2 heeft een earth lift schakelaar. Met deze knop ingedrukt, is uw signaalaarde verbonden via Out 2. Met deze knop uitgeschakeld (knop uit), wordt uw aarde losgekoppeld. Dit resulteert in isolatie tussen Out 1 en Out 2 en verwijdert eventuele aardlusruis die u krijgt van het aansluiten van twee versterkers.
LET OP: Out 2 is een exact gespiegeld beeld van Out 1. De fase schakelaar werkt ongeacht de configuratie van de earth lift knop.
VOORBEELDEN VAN INSTELLINGEN

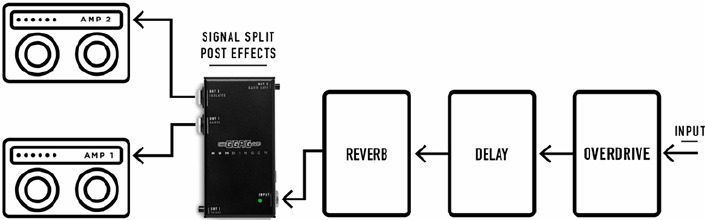

SPLITSEN AAN HET EINDE VAN DE KETEN
De meest gebruikelijke manier om de HumDinger in te stellen is om hem aan het einde van uw signaalketen te plaatsen, waardoor uw signaal kan worden gesplitst tussen 2 verschillende versterkers. U kunt uw Out 1 ook naar uw versterker sturen en de geïsoleerde uitgang naar uw DAW voor re-amping later.

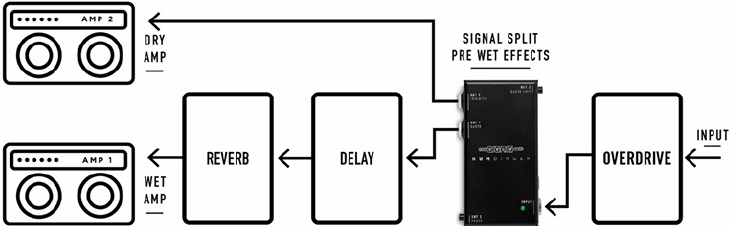

TPS NAT/DROOG
De aparte uitgangen van de Humdinger kunnen worden gebruikt om het signaalpad te splitsen. In het onderstaande diagram wordt het signaal gesplitst na de gain stages; de Out 2 ISOLATED uitgang wordt naar uw droge versterker gestuurd en de Out 1 BUFFERED uitgang wordt naar uw natte effecten (delay, reverb, enz.) gestuurd en vervolgens naar uw natte effecten versterker. Het is een geweldige manier om faux stereo geluiden te krijgen van een dual mono signaalpad. Vanaf hier is een Wet/Dry/Wet opstelling net zo eenvoudig als het aansluiten van de natte kant in stereo en het hebben van de droge versterker in het midden.
TECHNISCHE SPECIFICATIES
Voedingsspanning: 9V DC
Voedingsstroom: Max = 100mA bij 9V
Input Signaal Niveaus: +/- 17V (34V headroom peak to peak)
Input impedantie 680K Ohm (DC Gekoppeld)
Output A Gebufferd: Laag Ruis: 3nV/
Hz
Output impedantie 100 Ohm
Frequentie respons: 5Hz tot 100Khz, in 1M Ohm
Output B Geïsoleerd: Laag Ruis: 3nV/
Hz
Output impedantie 100 Ohm
Frequentie respons bij gitaar niveaus 5Hz tot 100KHz
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download GigRig Humdinger Handleiding
