GigRig ABY-BABY Handleiding

Inleiding

De ABY BABY is een veelzijdige en compacte ABY-splitter, ontworpen om uitzonderlijke prestaties te leveren in elke setup. Met zowel een gebufferde of true-bypass A-uitgang als een gebufferde, geïsoleerde en fase-omkeerbare B-uitgang biedt hij ultieme flexibiliteit. Je kunt eenvoudig elke uitgang afzonderlijk selecteren of naadloos tussen beide schakelen.

De ABY BABY is gebouwd om lang mee te gaan en is uitgerust met onze exclusieve OptoKick-voetschakelaars, ontworpen voor extreme duurzaamheid om zelfs het meest veeleisende gebruik te weerstaan. Hij is ontworpen voor alles, van standaard passieve instrumentsignalen tot line-levels met een hogere output, waardoor hij perfect is voor een breed scala aan toepassingen.

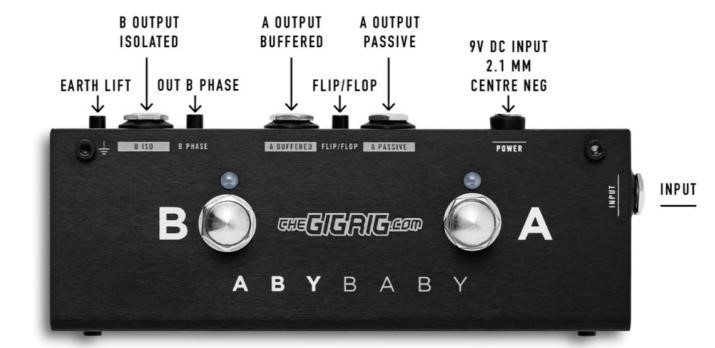

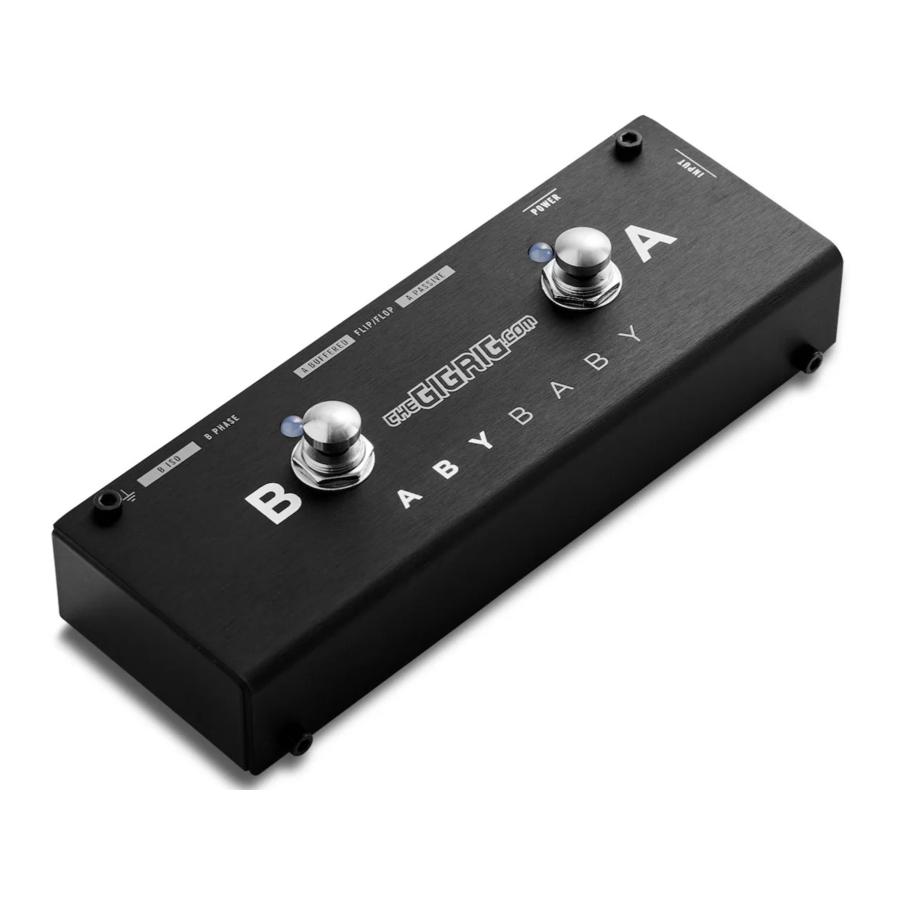

Onderdelenbeschrijving

ABY BABY VOETSCHAKELAAR A: Activeert uitgang A

VOETSCHAKELAAR B: Activeert uitgang B

INPUT: Hier inpluggen

POWER: Gebruikt een standaard 9VDC 2.1mm center-negatieve voeding

OUT A PASSIVE: Dit is de niet-gebufferde uitgang

OUT A BUFFERED: Dit is de gebufferde uitgang

OUT B ISOLATED: Geïsoleerde uitgang

FLIP/FLOP: Indrukken (knop in) om te flip/floppen tussen uitgangen A en B, loskoppelen (knop uit) voor onafhankelijke bediening

OUT B PHASE: Draait de fase op uitgang B om

EARTH LIFT: Hiermee kun je de aarde op uitgang B loskoppelen

In Gebruik

De ABY BABY aansluiten

1. Stroomaansluiting:
   Gebruik een standaard 9V DC-voeding met een center-negatieve 2,1 mm stekker, die minstens 150mA kan leveren.
2. Signaal- en versterkeraansluitingen:
   • Sluit je instrumentsignaal aan op de INPUT.
   • Sluit je eerste versterker aan op de gebufferde of True Bypass A-uitgang.

     De A-uitgang dient als je belangrijkste aarde/ground-verbinding, dus zorg ervoor dat deze als eerste is aangesloten.
   • Sluit je tweede versterker aan op de B-uitgang.
3. OptoKick-voetschakelaars:
   Gebruik de OptoKick-voetschakelaars om te selecteren welke versterker je wilt inschakelen.
4. FLIP/FLOP Button:
   De FLIP/FLOP-knop geeft je twee werkingsmodi:
   • Standaard werking (blauwe LED's): Voetschakelaars werken onafhankelijk. Druk op voetschakelaar A om uitgang A in te schakelen en op voetschakelaar B om uitgang B toe te voegen.
   • FLIP/FLOP-werking (rode LED's): Het inschakelen van uitgang B zal automatisch uitgang A uitschakelen, en vice versa.
5. Faseschakelaar:
   Uitgang B heeft een faseschakelaar, die de fase op uitgang B omkeert ten opzichte van uitgang A.
   • Met beide versterkers aan, schakel je de faseschakelaar om te bepalen welke instelling je meer lage tonen en volume geeft. De instelling met meer lage tonen geeft aan dat beide versterkers in fase zijn.
6. Earth Lift-schakelaar:
   Uitgang B heeft ook een Earth Lift-schakelaar:
   • Wanneer de knop is ingedrukt, is je signaalaarde verbonden via uitgang B.
   • Wanneer de knop is ingedrukt (knop uit), wordt de aarde/ground losgekoppeld, waardoor isolatie tussen uitgang A en uitgang B ontstaat.
     Dit kan helpen om ground loop-ruis te elimineren bij het aansluiten van twee versterkers op elkaar.

Opmerking:
Uitgang B is een directe spiegel van uitgang A, en de faseschakelaar functioneert onafhankelijk van de configuratie van de Earth Lift-knop.

Voorbeelden van instellingen

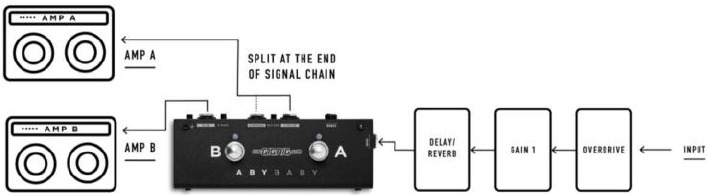

STANDAARD VERSTERKERSCHAKELING:
De ABY BABY wordt meestal aan het einde van je signaalketen geplaatst, zodat je gemakkelijk kunt kiezen welke versterker je wilt gebruiken. Met deze setup kun je schakelen tussen twee versterkers met verschillende tonen, of gewoon de tweede versterker inschakelen voor solo's, waardoor je geluid extra power en presence krijgt.

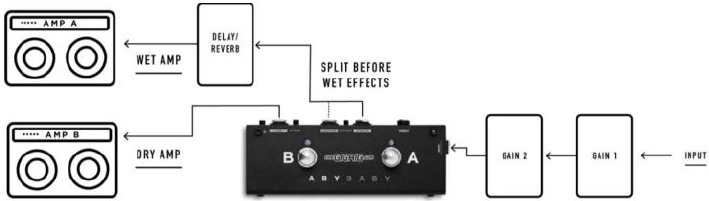

TPS Wet/Dry Setup:
De ABY BABY kan worden gebruikt om je signaal te splitsen voor een Wet/Dry-configuratie, zoals een TPS (Two Amp Split) setup. In deze opstelling wordt het signaal gesplitst na de gain stages:

• De B ISOLATED-uitgang wordt naar je droge versterker geleid voor een schoon, onaangetast geluid.
• De A BUFFERED/PASSIVE-uitgang wordt naar je wet-effecten (zoals delay, reverb, enz.) gestuurd en vervolgens naar je wet-effectenversterker.

Met deze setup kun je rijke, faux stereogeluiden bereiken, terwijl je een dual mono-signaalpad behoudt. Het is een uitstekende manier om je tonale palet te verbeteren met minimale complexiteit.

Er zijn talloze manieren om de ABY BABY te configureren, en de flexibiliteit maakt hem perfect voor elke situatie. Met de mogelijkheid om de fase om te keren, de aarde los te koppelen en gemakkelijk tussen uitgangen te schakelen, is het een veelzijdige signaalsplitter die zich aanpast aan je behoeften, ongeacht de setup.

Technische Specificaties

Voedingsspanning: 9V DC

Voedingsstroom: Max = 150mA bij 9V Ingangssignaalniveaus: +/- V (18V piek headroom)

Uitgang A Passief:
Uitgangsimpedantie is hetzelfde als bronimpedantie (true bypass)

Frequentierespons: 5Hz tot 100Khz, in 1M Ohm

Uitgang A Gebufferd:
Ingangsimpedantie 680K Ohm

Laag geluidsniveau: 3nV/Hz

Uitgangsimpedantie 100 Ohm

Frequentierespons: 7Hz tot 100Khz, in 1M Ohm

Uitgang B Geïsoleerd:

Ingangsimpedantie 680K Ohm

Laag geluidsniveau: 3nV/Hz

Uitgangsimpedantie 100 Ohm Frequentierespons bij gitaarniveaus 5Hz tot 100KHz

OptoKick optische voetschakelaars – nul mechanisch schakelen
