GigRig Three2One Handleiding

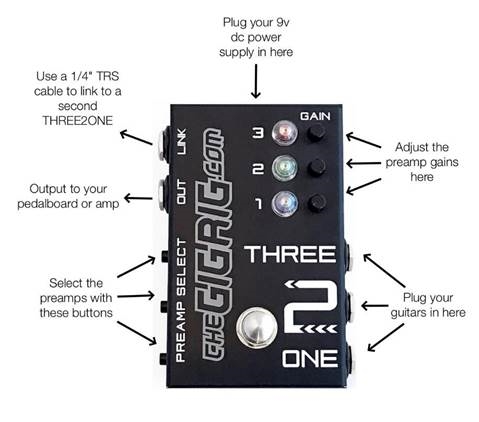

Inleiding

Belangrijkste kenmerken

• Road ready robuuste stalen behuizing met unieke door GigRig ontworpen marine grade roestvrijstalen Optokick-voetschakelaars.
• Op maat ontworpen schakelbare voorversterkers met cut & boost-regeling voor verschillende pickups & actieve gitaren.
• Door de gebruiker te selecteren interne buffer om lange kabels mogelijk te maken of true bypass.
• Door de gebruiker programmeerbare functies met optionele signaal-mute presets en gain boosts tot X4.

In gebruik

De GigRig Three2One gitaarselector heeft drie ingangen. U kunt nu gemakkelijk schakelen tussen 1-3 gitaren of zelfs line-level ingangen zoals keyboards of drummachines!

Nadat u uw instrumenten hebt aangesloten, gebruikt u eenvoudig de voetschakelaar om erdoorheen te bladeren. Meer ingangen nodig? U kunt 2 units aan elkaar koppelen voor maximaal 6 gitaren.

Als u de niveaus tussen verschillende instrumenten in evenwicht moet brengen, selecteert u gewoon de aangrenzende pre-amp knop. Hiermee worden de pre-amp gain regelaars naast de LED-displays geactiveerd. U kunt dan eenvoudig de individuele ingangen verlagen of versterken.

GigRig op maat ontworpen voorversterker

Het is geweldig! We hebben de spanning intern verdubbeld van 9v naar 18v, dus de Three2One heeft een enorme input headroom en kan gemakkelijk overweg met een groot aantal verschillende gitaar pickup types (inclusief actieve pickups), maar blijft ultra schoon en stil.

Zonder de voorversterker geselecteerd, is de gitaar echter true bypass; uw gitaarsignaal gaat er recht doorheen. Met de voorversterker geselecteerd (knop ingedrukt) kunt u de bijbehorende gain regelaar gebruiken om het niveau van uw gitaar in te stellen, cut/boost of gewoon instellen op unity gain die u ook een buffer geeft, wat helpt om uw signaal schoon en sterk te houden over lange kabels.

Optop-Kick voetschakelaar

De Three2one maakt gebruik van de exclusief door TheGigRig ontworpen Optokick-voetschakelaar. Het is gefreesd uit ongelooflijk sterk roestvrij staal van marine kwaliteit. De Optokick-voetschakelaar gebruikt licht in plaats van potentieel onbetrouwbare mechanische schakelingen.

Wij zijn ervan overtuigd dat het de meest betrouwbare voetschakelaar ter wereld is!

Three2One in gebruik

Als u eerst de ingangen één en twee gebruikt, negeert de Three2one de derde ingang en schakelt alleen tussen de twee gitaren in de gebruikte ingangen. (Blauw en Groen). Wanneer ook ingang drie wordt gebruikt, zal Three2one automatisch detecteren dat een derde ingang is aangesloten en zal door alle 3 ingangen bladeren.

Optie: Meer dan drie gitaren? Gebruik twee Three2one units!

Verbind twee units met elkaar met een ¼" TRS (stereo) kabel om maximaal 6 gitaren aan te sluiten. Als u op de voetschakelaar van de ene unit drukt, wordt de andere unit gedempt. U kunt de uitgang van beide units gebruiken om verbinding te maken met uw pedalboard of versterker.

Three2One speciale functies

Tip... Het is het beste om de uitgang los te koppelen voordat u uw Three2one opnieuw configureert, of zet gewoon uw versterker zachter als u dat liever doet. Om het menu Speciale functies te openen, houdt u de voetschakelaar ingedrukt wanneer u de Three2one van stroom voorziet. U ziet dan dat sommige lampjes aan zijn en andere uit, dit vertelt u de huidige configuratie. Om de configuratie te wijzigen, drukt u eenmaal op de voetschakelaar. Het rode lampje knippert vijf keer. Als u nogmaals op de voetschakelaar drukt terwijl het lampje knippert, wordt de rode functie omgeschakeld, u zult zien dat het lampje van status is veranderd.

De volgende keer dat u drukt, gaat u naar de groene functie en de volgende keer naar de blauwe functie. Druk gewoon nogmaals op de voetschakelaar terwijl het lampje knippert om de werking van de Three2One te wijzigen. (Deze wijziging wordt opgeslagen door uw Three2one.)

Tip: Als u de blauwe functie selecteert, gaat u direct naar de Blend-modus*.

Wat doen de functies?

Rood 'aan':
Dit betekent dat uw Three2one altijd alle drie de ingangen doorloopt, zelfs als er geen instrument is aangesloten op ingang 3, de rode ingang.

Tip... als u een enkele ingang wilt hebben en door de verschillende pre-amp niveaus wilt scrollen, moet deze functie zijn ingeschakeld.

Groen 'aan':
Dit voegt een 'mute' toe aan de gitaarselectie-sequentie, dus nu is de nieuwe sequentie Blauw, Groen, Rood, Mute, Blauw, Groen, Rood, Mute; enzovoort. Dit geldt ook voor de twee-gitaar opstelling, die dan Blauw, Groen, Mute, Blauw, Groen, Mute zal zijn; enzovoort.

*Blauw 'uit':
Blauw staat altijd 'aan' in de standaardmodi, maar door het uit te schakelen kunt u blenden tussen de gitaren die de versterker/buffer in het signaalpad hebben.

Hierdoor kunnen twee of drie gitaren tegelijkertijd worden bespeeld via de Three2one, het zal ze samenvoegen met de volumeregelaars als balansregelaars.

In de Blend-modus doorloopt de voetschakelaar alle combinaties van de drie ingangen. Deze instelling wordt niet onthouden door Three2one, dus het heeft geen invloed op uw andere instellingen.

Experimenteer en heb plezier; zelfs line-level apparaten zoals drummachines of keyboards kunnen worden gemengd met uw gitaren!

Tip: U kunt op elk moment terugkeren naar de normale modus door de DC-voeding te verwijderen en opnieuw aan te sluiten.

De output driver opnieuw configureren

Om de output driver van de Three2one opnieuw te configureren, moet u voorzichtig de DC-voeding verwijderen en vervolgens de 3 input jack plug moeren verwijderen en de out en in jacks losdraaien. Schroef vervolgens de vier schroeven aan het einde van de Three2One los. De bodemplaat kan nu worden verwijderd en u ziet de DIP-schakelaars.

Uw Three2one heeft 4 output driver configuraties.

1. True bypass (directe output verbinding, geen versterker of buffer) wordt geselecteerd door een interne mini dip switch; dit is de standaardmodus.

2. Altijd gebufferd: dit is voor systemen waar lange kabels moeten worden aangedreven met een lage impedantie om een heldere top-end te creëren voor al uw geluiden. (Nooit true bypass)

3. Altijd X2 - dit geeft dezelfde voordelen als 2, maar heeft nu de toegevoegde optie om het beschikbare drive bereik te vergroten*. Met de gain regelaar helemaal omhoog gedraaid, zal er een toename van het signaalniveau zijn van X4 in plaats van X2.

4. Single Input Cycle: Met deze modus kunt u een enkele ingang gebruiken en door de verschillende voorversterkerniveaus bladeren. U hebt geen voorversterker nodig, maar het is altijd gebufferd.

   * Note: Dit zou de input handling beperken; de X4 gain in de Three2one kan echter nog steeds inputs van 4V signaal piek tot piek aan.
