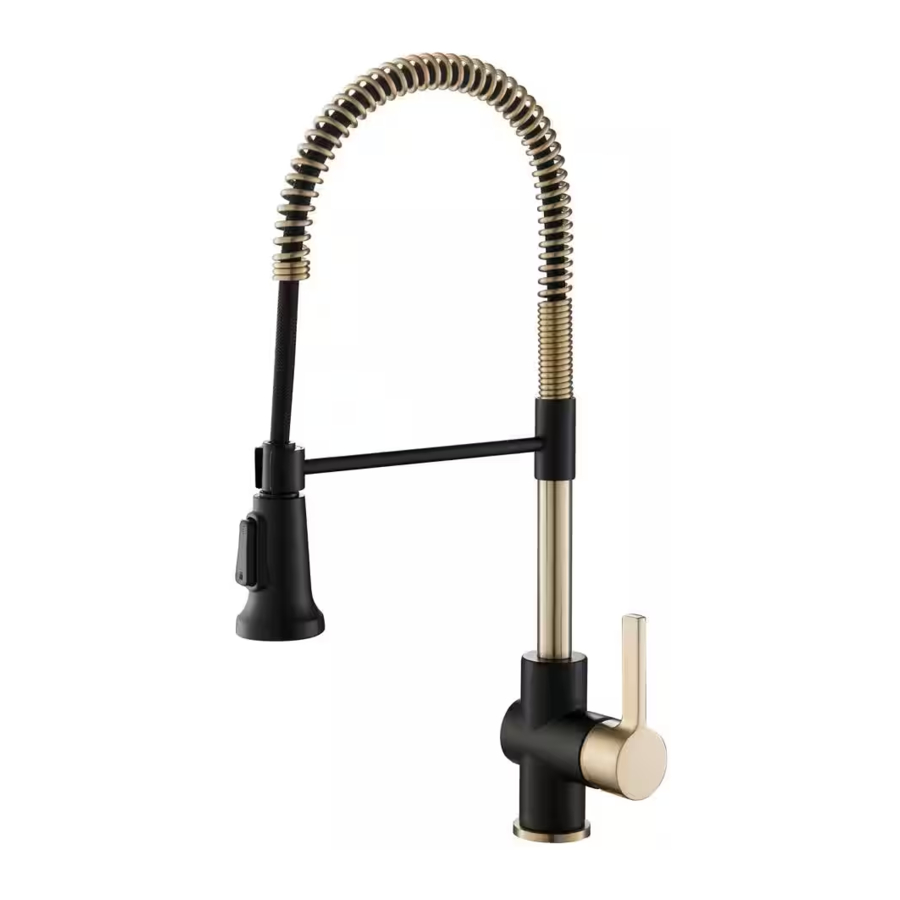

Kraus Britt KPF-1690 Handleiding

Inhoud

Voorafgaand aan de installatie

  • Zorg ervoor dat u alle benodigde onderdelen heeft door het diagram en de onderdelenlijst te controleren. Als een onderdeel ontbreekt of beschadigd is, neem dan contact op met de klantenservice van Kraus op 800-775-0703 voor een vervanging.
  • Schakel de warm- en koudwatertoevoer uit bij de hoekstopkranen en zet de oude kraan aan om eventuele opgebouwde druk te ontlasten. Verwijder de bestaande kraan. Reinig de gootsteen of het aanrecht om vuil, kit of siliconen te verwijderen.
  • Plaats een emmer onder de hoekstopkranen. Zet de hoekstopkranen aan om eventueel vuil weg te spoelen voordat u de nieuwe leidingen installeert. Sluit de hoekstopkranen.
  • Maximale dikte aanrecht: 3"
  • Vereiste grootte voorgeboord gat: 1 3/8"
  • Installatie met 1 of 3 gaten

Neem voor technische assistentie of vervangende onderdelen contact op met de klantenservice van Kraus. Een van onze vertegenwoordigers helpt u graag:
Gratis nummer: 800-775-0703
of customerservice@kraususa.com

Benodigde gereedschappen:

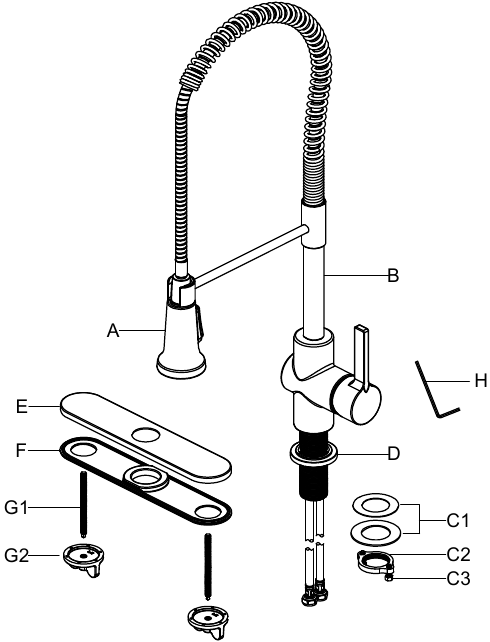

Diagram en onderdelenlijst

Diagram en onderdelenlijst

  1. Spuitkop
  2. Kraanlichaam
  3. Montagehardware
    C1. Rubberen en metalen sluitring
    C2. Montagemoer
    C3. Montageschroef
  4. Flens en sluitring
  5. Rozet
  6. Basisplaat
  7. Montagehardware rozet
    G1. Bout
    G2. Kunststof moer
  8. 2,5 mm zeskantsleutel

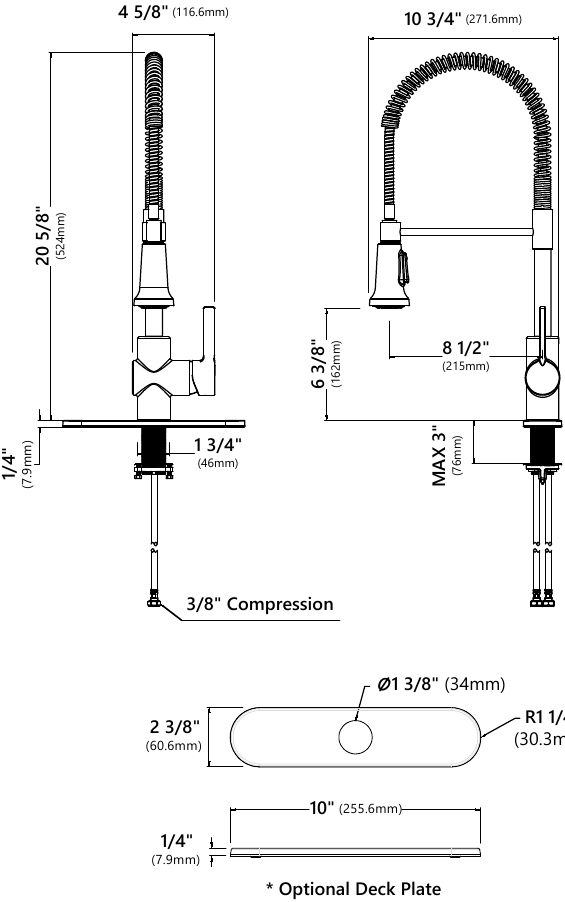

Kraanafmetingen

Kraanafmetingen

Installatiestappen

Stap 1. Verwijder montagehardware

Sluit de watertoevoer af. Verwijder de oude kraan. Reinig het montageoppervlak. Verwijder de montagehardware (C) van het kraanlichaam (B).

Stap 2. Installeer de kraan (zonder dekplaat)

Zorg er vóór de installatie voor dat de flens (D) aan de onderkant van de nieuwe kraan (B) is geplaatst. Steek het kraanlichaam door het gat in de gootsteen.

waarschuwing OPMERKING: Sla deze stap over en ga verder met stap 3 als u met een dekplaat installeert.

Stap 3. Installeer de rozet

Verwijder vóór de installatie de flens (D). Schroef de bouten (G1) in de rozet (E) en zorg ervoor dat de basisplaat (F) op de rozet (E) wordt gedrukt voordat de rozet (E) over de drie gaten op de gootsteen wordt geïnstalleerd. Draai de montagemoeren (G2) vanaf de onderkant van de gootsteen met de hand vast.
Draai niet te vast.
Installatie - Installeer de rozet

waarschuwing OPMERKING: Sla deze stap over als u zonder dekplaat installeert.

Stap 4. Installeer de kraan (met dekplaat)

Steek de kraan (B) door het gat in de rozet (E).

waarschuwingOPMERKING: Sla deze stap over als u zonder dekplaat installeert.

Stap 5. Bevestig de kraan

Installeer de plastic sluitring en de metalen sluitring (C1) op de montagehals met schroefdraad. Draai de moer (C2) op de montagehals. Vergrendel de moer (C2) in de juiste positie door de schroeven (C3) vast te draaien. Draai niet te vast.

Stap 6. Sluit de waterleidingen aan

Draai de moer (1) op de toevoerleiding op de uitlaat van de watertoevoerklep (2) en draai vast met een sleutel.
Draai niet te vast.
Installatie - Sluit de waterleidingen aan

Stap 7. Spoel en controleer op lekkages

Trek de slangen uit de uitloop en verwijder de spuitkop door deze tegen de klok in van de slang los te schroeven. Houd het uiteinde van de slang in de gootsteen en zet de kraan in de warme stand. Spoel de waterleidingen een minuut door om eventueel vuil weg te spoelen. Controleer op lekkages.

Draai de aansluitingen indien nodig opnieuw vast. Draai niet te vast. Installeer de spuitkop opnieuw door deze met de hand weer op de sproeislang vast te draaien. Nadat de installatie is voltooid, zet u de warm- en koudwatertoevoer aan om te controleren op lekkages.
Installatie - Spoel en controleer op lekkages

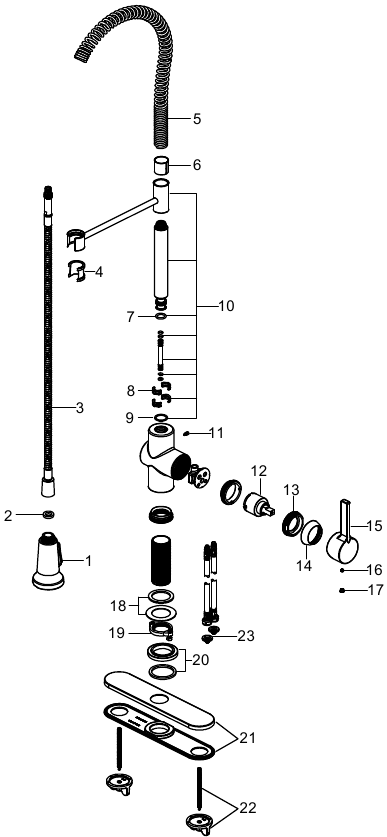

Vervangende onderdelen

Vervangende onderdelen

*Geeft kleuropties voor kraanonderdelen aan:
SFS - Vlekvrij roestvrij staal
MB - Matzwart
BG - Geborsteld goud
SFACB - Vlekvrij antiek champagnebrons
SFSB - Vlekvrij zwart roestvrij staal
AB - Antiek messing
BL - Zwart
GR - Grijs

Onderdelenlijst Afwerking/kleur Onderdeel #
1. Spuitkop SFS,BG,SFACB,SFSB,MB,AB* KP27195
2. 1.8 GPM sluitring KP27196
3. Sproeislang BLAB,BLBG,BLSFSB BLMB,BLSFACB,SFS* KP27025
4. Omvormer GR,BL* KP27026
5. Veer SFS,BG,SFACB,SFSB,AB* KP27027
6. Omvormer GR,BL* KP27080
7. O-ring KP27029
8. Blok KP27030
9. Sluitring GR,BL* KP27031
10. Spuitsteunassemblage SFS,AB,BG,SFSBMB SFACBMB,BGMB* KP27032
11. Stelschroef KP27033
12. Cartridge KP27035
13. Afdekmoer KP27036
14. Dop SFS,BG,SFACB,SFSB,AB* KP27037
15. Handgreep SFS,BG,SFACB,SFSB,AB* KP27038
16. Stelschroef KP27001
17. Afdekknop GR,BL* KP27002
18. Rubberen en metalen sluitring KP27028
19. Moer en schroef KP27079
20. Flens SFS,BG,SFACB,SFSB,AB* KP27041
21. Rozet SFS,BG,SFACB,SFSB,AB* KP27184
22. Montagehardware rozet KP27185
23. Filtersluitring KP27167

Probleemoplossing

Als u de instructies zorgvuldig hebt gevolgd en uw kraan nog steeds niet goed werkt, neemt u de volgende corrigerende maatregelen:

PROBLEEM OORZAAK ACTIE
Lekkage onder de kraanhendel De afdekmoer (14) is losgeraakt en de ring op de cartridge is vuil of beschadigd Draai de afdekmoer vast. Reinig of vervang de cartridge
Lekkage tussen de spuitkop en de slang De spuitkop (1) zit mogelijk los of de sluitring (3) zit niet goed in de slangaansluiting. Draai de spuitkop (1) met de hand vast tot deze goed vastzit. Zorg ervoor dat de sluitring (3) goed zit
De waterdruk is laag De waterleidingen zijn mogelijk verstopt Sluit de watertoevoer af bij de waterklep en schroef de slangaansluitingen los van de watertoevoerleidingen. Reinig het scherm in de waterleidingen met heet water en verwijder eventueel vuil of kalkaanslag.

Onderhoud

Volg de onderstaande stappen om het product schoon en glanzend te houden:

  1. Spoel af met schoon water en droog af met een zachte doek
  2. Reinig niet met zeep, zuur, polijstmiddel, schuurmiddelen of agressieve reinigingsmiddelen
  3. Gebruik geen doek met een grof oppervlak
  4. Schroef de beluchter los en reinig deze indien nodig

Download de Kraus Onderhoudsgids op: http://www.kraususa.com/maintenance

Deze installatiehandleiding kan zonder nadere kennisgeving worden gewijzigd.

Klantenservice

NIET RETOURNEREN NAAR DE WINKEL!

Neem contact op met onze klantenservice 1-800-775-0703 / customerservice@kraususa.com

Houd het modelnummer bij de hand en bewaar een kopie van uw aankoopbewijs met de aankoopdatum ter referentie.

Als dit product om welke reden dan ook niet aan uw verwachtingen voldoet, zorg er dan voor dat u dit product opnieuw verpakt in de originele doos en verpakkingsmateriaal om schade tijdens het transport te voorkomen.

www.kraususa.com
