Kraus Arqo M KPF-2523 Handleiding

Inleiding

www.kraususa.com ;
Gratis nummer: 1.800.775.0703

NIET TERUG NAAR DE WINKEL
Neem contact op met onze klantenservice
1-800-775-0703 / customerservice@kraususa.com
Houd het modelnummer bij de hand en bewaar een kopie van uw aankoopbewijs met de aankoopdatum ter referentie.
Als dit product om welke reden dan ook niet aan uw verwachtingen voldoet, zorg er dan voor dat u dit product opnieuw verpakt in de originele doos en het verpakkingsmateriaal om schade tijdens het transport te voorkomen.

Voorafgaand aan de installatie:

• Zorg ervoor dat u alle benodigde onderdelen hebt door het diagram en de onderdelenlijst te controleren. Als er een onderdeel ontbreekt of beschadigd is, neem dan contact op met de klantenservice van Kraus op 800-775-0703 voor een vervanging.
• Sluit de warm- en koudwatertoevoer af bij de hoekstopkranen en zet de oude kraan aan om eventuele opgebouwde druk te ontlasten. Verwijder de bestaande kraan. Reinig de gootsteen of het aanrecht om vuil, stopverf of siliconen te verwijderen.
• Spoel de hoekstopkranen door om eventueel vuil te verwijderen voorafgaand aan de installatie.

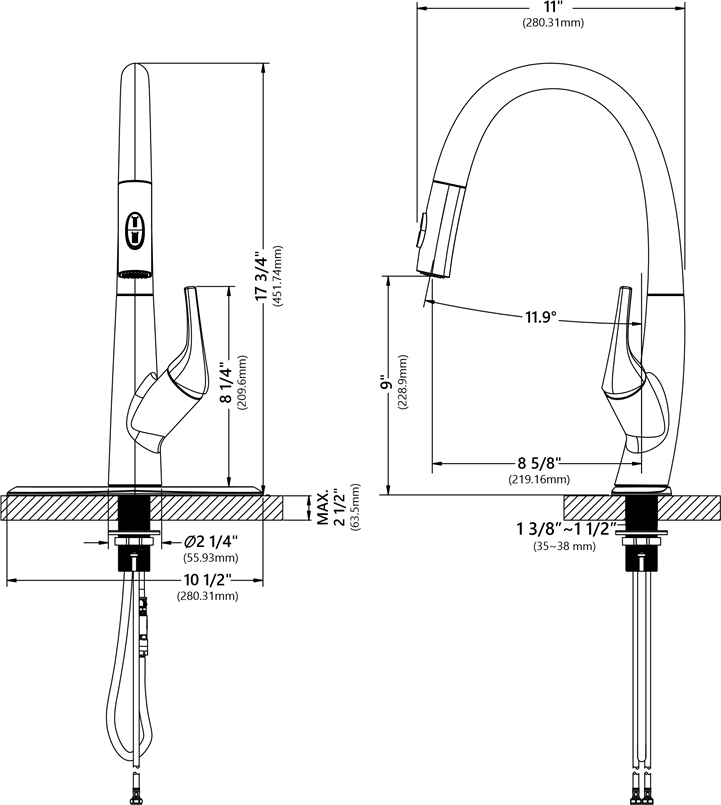

• Vereiste voorgeboorde gatgrootte: 1 3/8" (min) - 1 1/2" (max)
• Maximale aanrechtdikte: 2 1/2"
• Installatie met 1 of 3 gaten

Voor technische assistentie of vervangende onderdelen kunt u contact opnemen met de klantenservice van Kraus, een van onze medewerkers helpt u graag verder: Gratis nummer: 800-775-0703 of Customerservice@kraususa.com

Benodigde gereedschappen

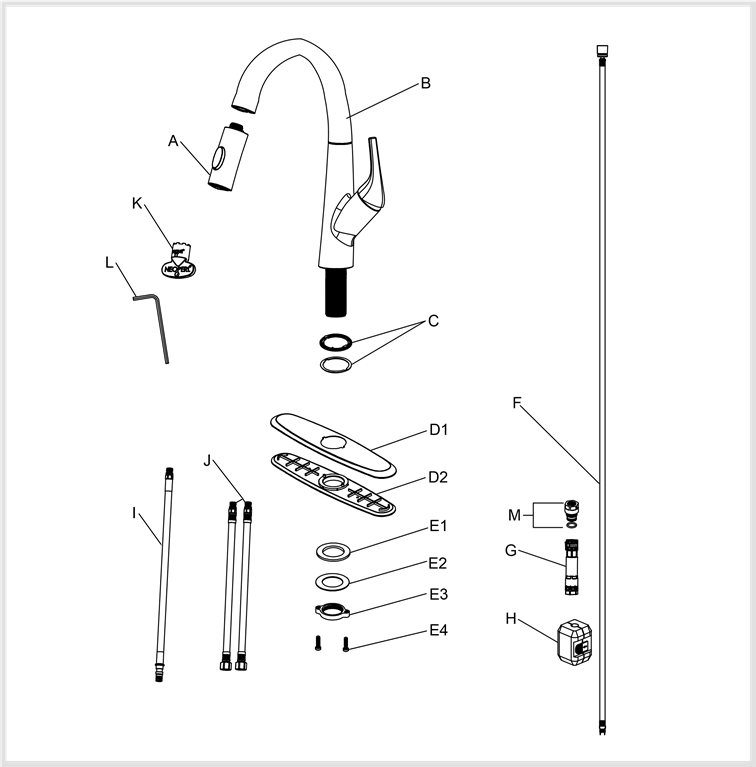

Diagram en onderdelenlijst

Installatieprocedure kraan

Tip voor de installateur:
Sluit de hoofdwatertoevoer af voordat u een nieuwe kraan installeert.

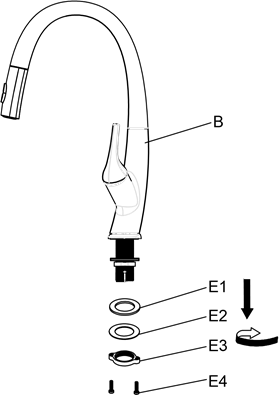

Stap 1. Verwijder het montagemateriaal

Sluit de watertoevoer af. Verwijder de oude kraan. Reinig het montageoppervlak. Verwijder het montagemateriaal (E) van het kraanlichaam (B).

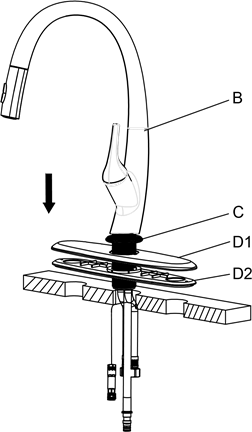

Stap 2A. Installeer de kraanassemblage (met afdekplaat)

Steek de kraanassemblage (B) door het gat in de afdekplaat-assemblage (D).

OPMERKING: Sla deze stap over als u zonder afdekplaat installeert.

Stap 2B. Installeer de kraanassemblage (zonder afdekplaat)

Voor installatie met één gat zijn de afdekplaat-assemblage (D) en siliconenkit NIET vereist.

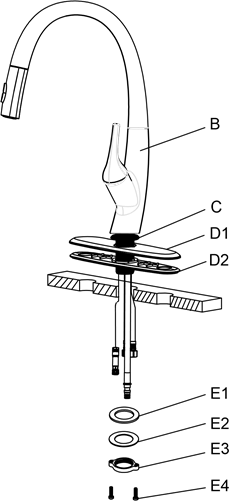

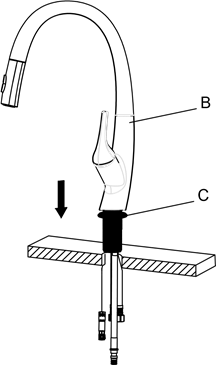

Stap 3. Bevestig de kraanassemblage

Steek het kraanlichaam (B) in het gat op het aanrecht of de afdekplaat-assemblage (D) met de basis-o-ring (C) bevestigd. Bevestig het montagemateriaal (E).

Stap 4. Bevestig de kraanassemblage

Stel het kraanlichaam (B) af. Draai de montagemoer (E3) vast met een moersleutel en de montageschroeven (E4) met een kruiskopschroevendraaier.

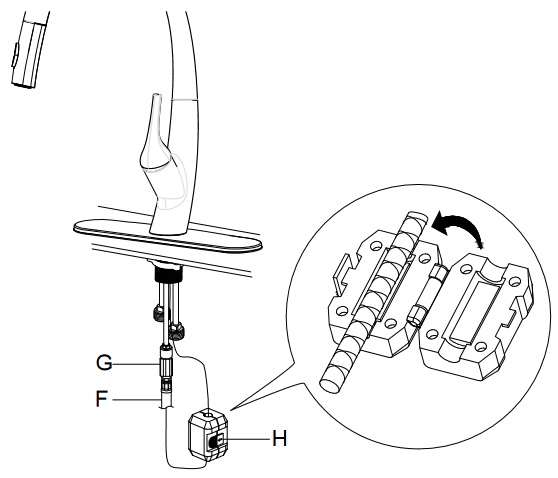

Stap 5. Bevestig de spuitslang en het contragewicht

Sluit de spuitslang (F) aan op de snelkoppeling (G) die aan de toevoerleiding is bevestigd. Installeer het gewicht (H) op het laagste verticale punt op de spuitslang (F).

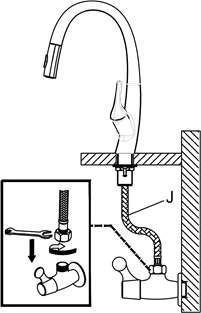

Stap 6. Sluit de waterleidingen aan

Draai de warm- en koudwaterleidingen (J) op de hoekstopkranen. Draai vast met een verstelbare moersleutel totdat deze goed vastzit. Zet de hoekstopkranen aan en controleer op lekken.

(KRAAN NIET AANZETTEN)

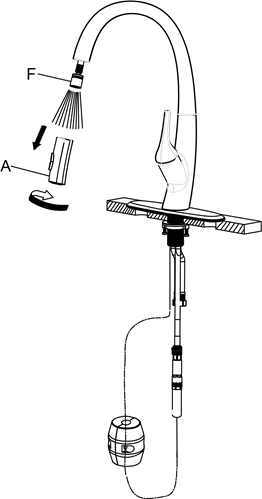

Stap 7. Spoel de spuitslang door

Verwijder de spuitkop (A). Houd het uiteinde van de spuitslang (F) vast. Zet de kraan 1 minuut aan om eventueel vuil weg te spoelen.

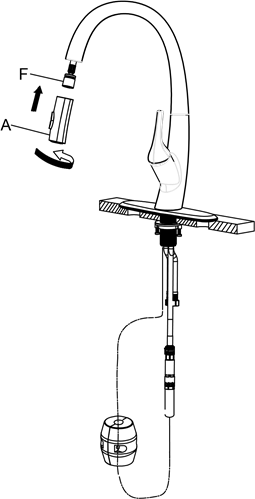

Stap 8. Bevestig de spuitkop

Bevestig de spuitkop (A) aan de spuitslang (F).

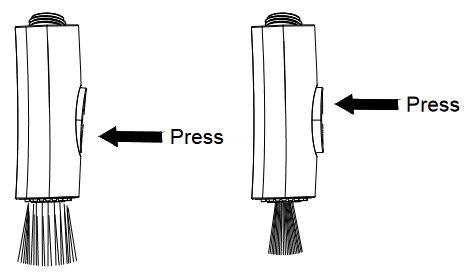

Stap 9. Controleer de spuitkop

Zet de kraan aan. Druk op de tuimelschakelaar om te controleren of de spuitkop (A) correct van modus wisselt.

Stap 10. Vervanging stroomregelaar

Deze kraan wordt geleverd met een 1.8 GPM stroombegrenzer geïnstalleerd. Een optionele 2.2 GPM stroombegrenzer is ook inbegrepen in de doos.

Om de stroomsnelheid van de kraan te wijzigen:

1. Demonteer de snelkoppelingsassemblage door de connector (1) (zwart) en de snelkoppeling (2) (wit) te scheiden met behulp van een verstelbare moersleutel.
2. Vervang de 1.8 GPM-connector (zwart) door de 2.2 GPM-connector (wit).
3. Installeer de snelkoppelingsassemblage opnieuw.

OPMERKING: In overeenstemming met de CEC-normen is deze kraan ontworpen met een stroomsnelheid van 1.8 gpm. Naar eigen goeddunken kunt u het product aanpassen met de meegeleverde 2.2 gpm-begrenzer. Houd er rekening mee dat hierdoor de mogelijkheid van dit product om aan specifieke low-flow-normen te voldoen, wordt verwijderd. Kraus is niet aansprakelijk voor wijzigingen die na verkoop aan het product zijn aangebracht, en adviseert ten zeerste dat u uw lokale of provinciale loodgietersbedrijf raadpleegt voorafgaand aan enige wijziging.

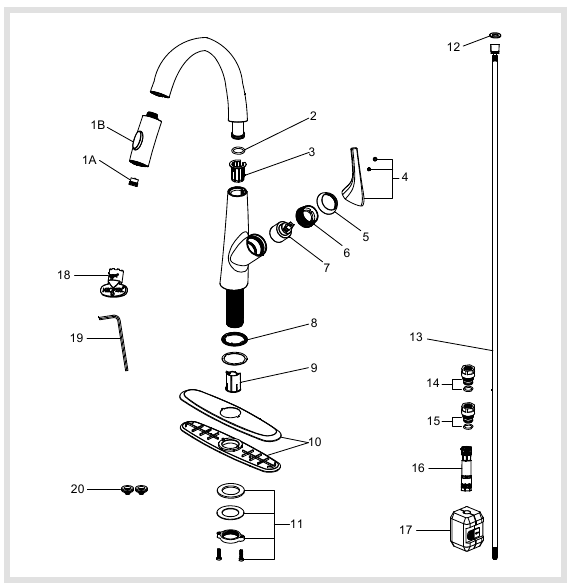

Vervangende onderdelen

*Geeft de kleuropties van het kraanonderdeel aan:
SFS - Vlekkeloos roestvrij staal
MB - Matzwart
BL - Zwart
WH - Wit

Probleemoplossing

Als u de instructies zorgvuldig hebt gevolgd en uw kraan nog steeds niet goed werkt, neem dan de volgende corrigerende maatregelen:

Verzorging & onderhoud

Volg de onderstaande stappen om het product schoon en glanzend te houden:

1. Spoel af met schoon water en droog af met een zachte doek
2. Reinig niet met zeep, zuur, poetsmiddel, schuurmiddelen of agressieve reinigers
3. Gebruik geen doek met een ruw oppervlak
4. Draai de beluchter los en reinig deze indien nodig

Deze installatiehandleiding kan zonder nadere kennisgeving worden gewijzigd.

Ga voor de nieuwste, meest actuele uitgebreide garantie naar www.kraususa.com/warranty

Als u een huiseigenaar bent, neem dan contact op met een vertegenwoordiger van de klantenservice van Kraus op:
Kraus USA, Inc.
12 Harbor Park Drive
Port Washington, NY 11050 Gratis nummer 800-775-0703
Customerservice@kraususa.com

Als u een loodgieter of vakman bent, neem dan contact op met een vertegenwoordiger van Kraus Pro op:
Kraus USA, Inc.
12 Harbor Park Drive
Port Washington, NY 11050
516-801-8955
Proservice@kraususa.com

Als u een geautoriseerde partner bent, neem dan contact op met een vertegenwoordiger van partnerondersteuning op:
Kraus USA, Inc.
12 Harbor Park Drive
Port Washington, NY 11050
516-801-8954
Partnersupport@kraususa.com

Houd bij het aanvragen van garantieservice het volgende bij de hand:

1. Aankoopbewijs.
2. Een beschrijving van het probleem.

Download de Kraus verzorgings- & onderhoudsgids op: http://www.kraususa.com/maintenance

Registreer uw Kraus product
Activeer uw garantie
Krijg toegang tot premium klantenondersteuning
Krijg productinformatie

REGISTREER VANDAAG
http://www.kraususa.com/registration

www.kraususa.com
