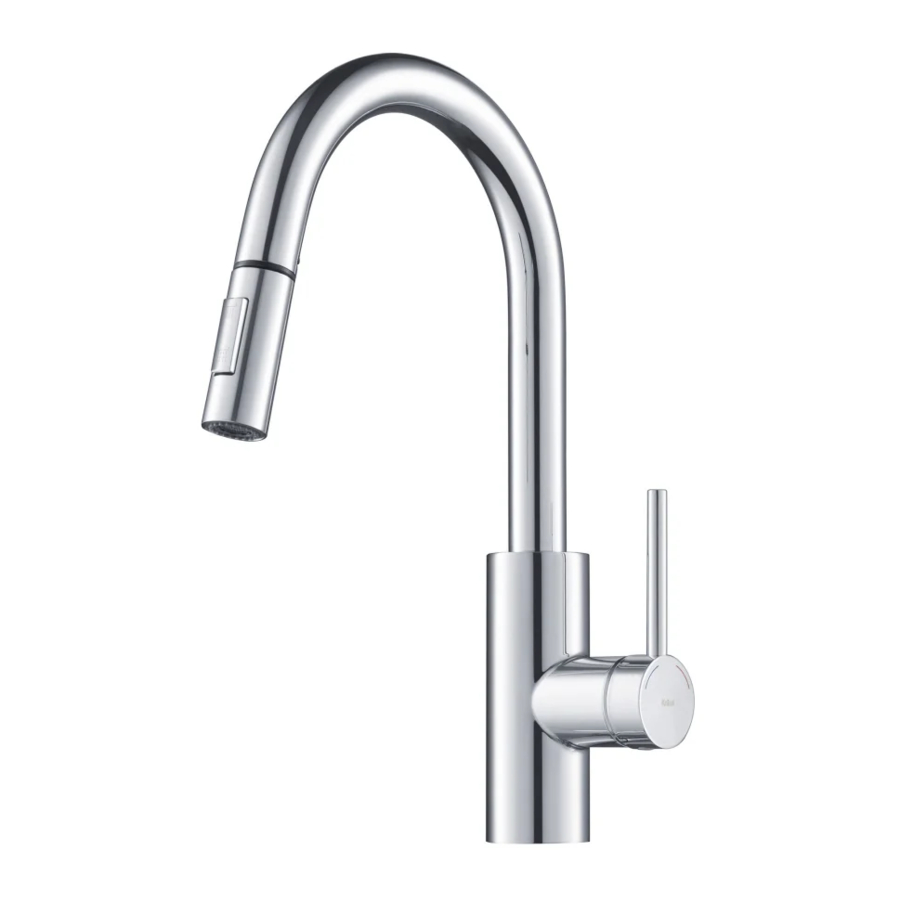

Kraus Oletto KPF- 2620 Handleiding

Inleiding

Bewaar de doos en het verpakkingsmateriaal totdat uw product volledig is geïnstalleerd. Als u vragen hebt, technische assistentie nodig hebt of problemen hebt met uw product:

NIET TERUG NAAR DE WINKEL
Neem contact op met onze klantenservice via 1-800-775-0703 / customerservice@kraususa.com
Houd het modelnummer bij de hand en bewaar een kopie van uw aankoopbon met de aankoopdatum ter referentie.
Als dit product om welke reden dan ook niet aan uw verwachtingen voldoet, zorg er dan voor dat u dit product opnieuw verpakt in de originele doos en het verpakkingsmateriaal om schade tijdens het transport te voorkomen.

Benodigde gereedschappen:

Moersleutel	Kruiskopschroevendraaier	Pijptape	Siliconenkit (optioneel)	Veiligheidsbril

Onderhoud
* Volg de onderstaande stappen om het product schoon en glanzend te houden:

1. Spoel af met schoon water en droog af met een zachte doek
2. Niet reinigen met zeep, zuur, poetsmiddel, schuurmiddelen of agressieve reinigingsmiddelen
3. Gebruik geen doek met een ruw oppervlak
4. Schroef de beluchter los en reinig deze indien nodig
   * Deze installatiehandleiding kan zonder nadere kennisgeving worden gewijzigd.

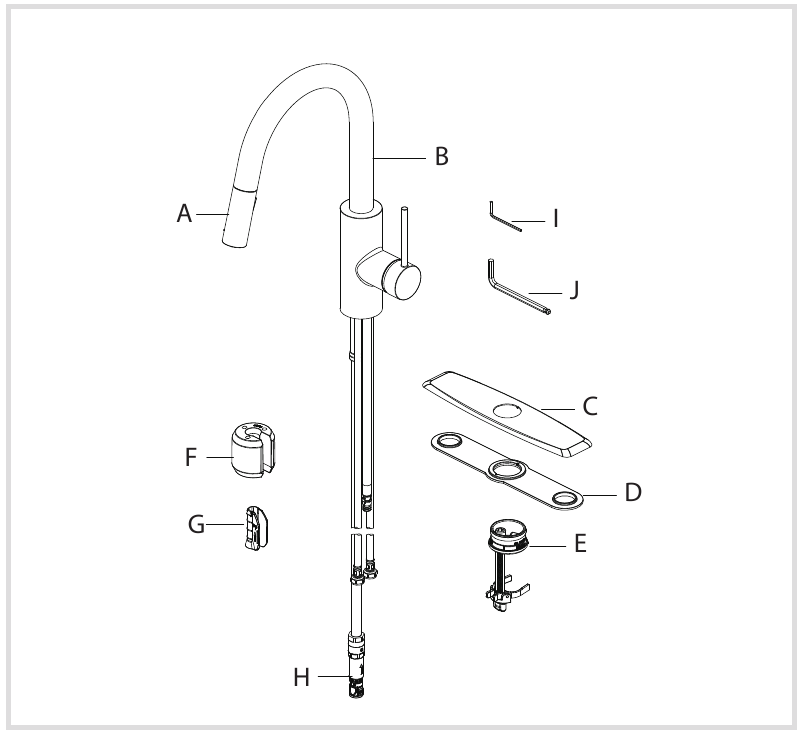

Diagram en onderdelenlijst

1. Sproeikop
2. Kraanhuis
3. Rozet
4. Pakking
5. Eenvoudig te installeren montage
6. Gewicht

7. Gewichtclip
8. Snelkoppeling
9. 2,5 mm zeskantsleutel
10. 6 mm zeskantsleutel

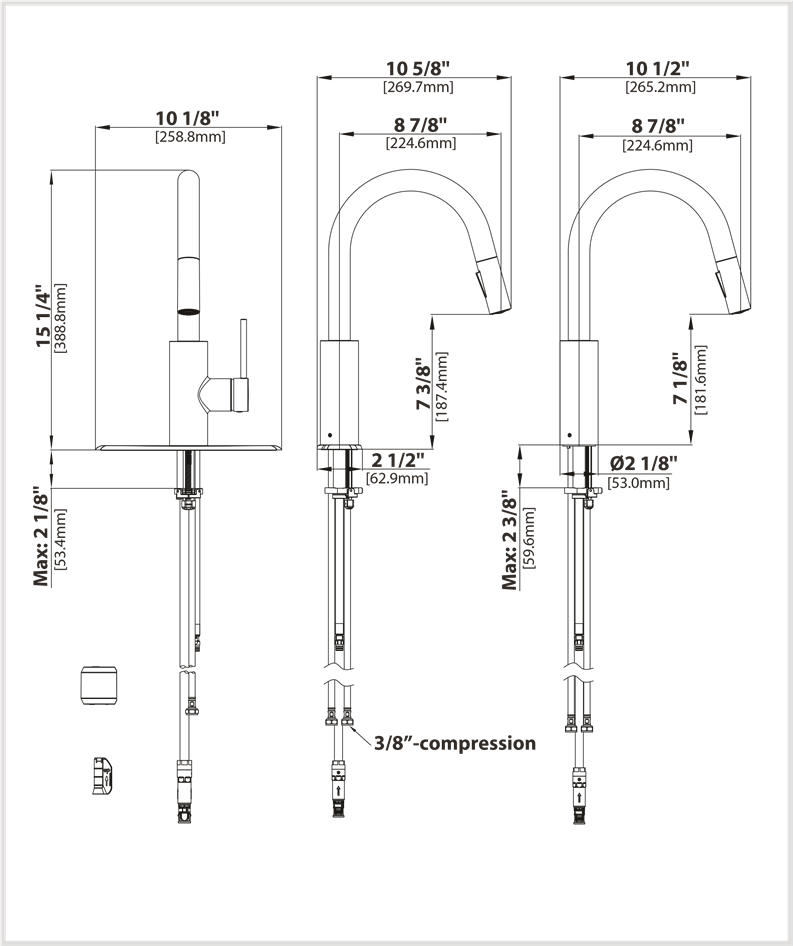

Kraanafmeting

Tip voor de installateur:
Sluit de hoofdwatertoevoer af voordat u een nieuwe kraan installeert

Instellen

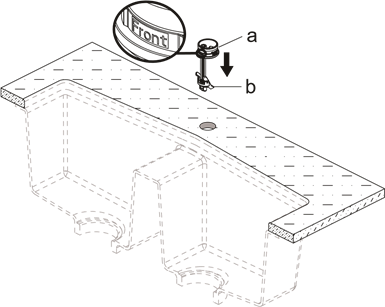

1. 1. De eenvoudig te installeren montage installeren (zonder rozet)
      Sluit de watertoevoer af. Verwijder de oude kraan. Reinig het montageoppervlak. Controleer de juiste dikte van de gootsteen. Plaats de basis (a) in de gootsteen. Als uw model een rozet heeft, ga dan naar stap 1 b.
      OPMERKING: "Front" op de basis (a) moet naar de voorkant van de gootsteen wijzen. De twee montageplaten (b) op de basis (a) moeten los en beweegbaar zijn tijdens de installatie van de basis (a).

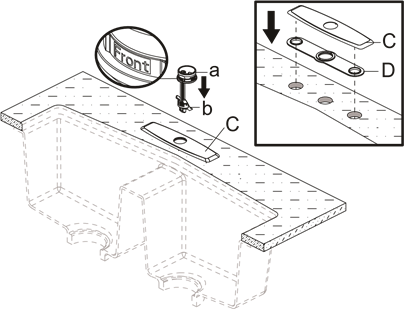

   2. De eenvoudig te installeren montage installeren (met rozet)
      Plaats de rozet (C) en de pakking (D) op de gootsteen. Plaats de basis (a) in de rozet (C). Opmerking: "Front" op de basis (a) moet naar de voorkant van de gootsteen wijzen. De twee montageplaten (b) op de basis (a) moeten los en beweegbaar zijn tijdens de installatie van de basis (a). Als de gootsteen ongelijk is, breng dan siliconen aan onder de pakking (D).

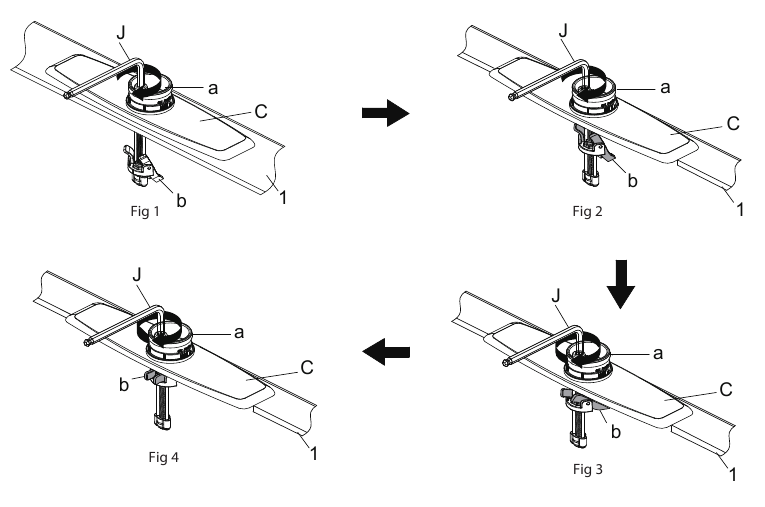

2. De eenvoudig te installeren montage installeren
   Druk de basis (a) en rozet (C) aan zodat ze niet kunnen bewegen en draai vervolgens de schroeven met de meegeleverde zeskantsleutel (J, HEX: 6,0 mm) met de klok mee, zoals weergegeven in Fig. 1. Wanneer de montageplaten (b) contact maken met de gootsteen (1), blijft u de schroef met de meegeleverde zeskantsleutel (J, HEX: 6,0 mm) met de klok mee draaien, zoals weergegeven in Fig. 2, totdat de basis (a) volledig is vastgedraaid en vastgezet, zoals weergegeven in Fig. 4.

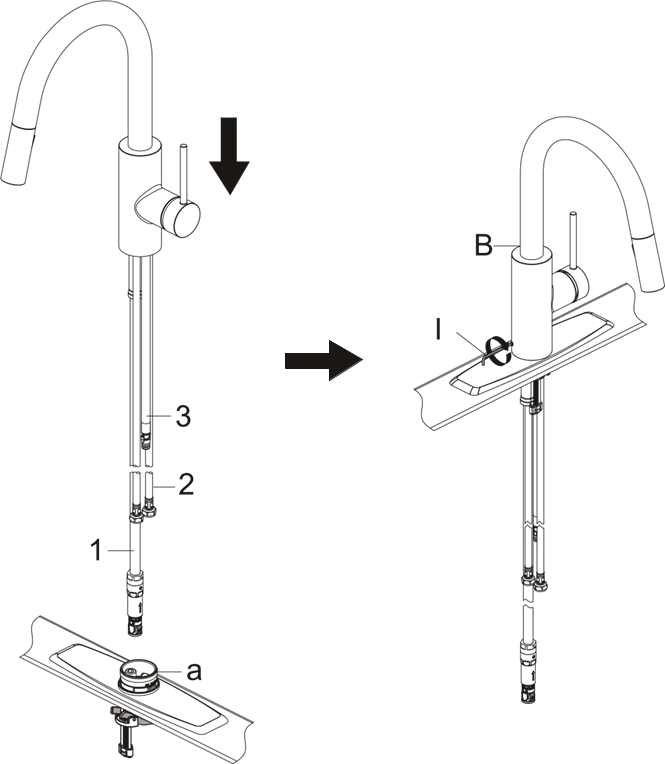

3. De kraan installeren
   Plaats de slang (1), de toevoerleidingen (2) en de snelkoppelingsslang (3) één voor één door het gat van de basis (a). Steek de slangen voorzichtig in de basis. Plaats de kraanmontage op de basis (a), zoals weergegeven in de bovenstaande afbeelding. Zet de kraanmontage (B) vast door de stelschroef vast te draaien met de meegeleverde zeskantsleutel (I, Hex: 2,5 mm).

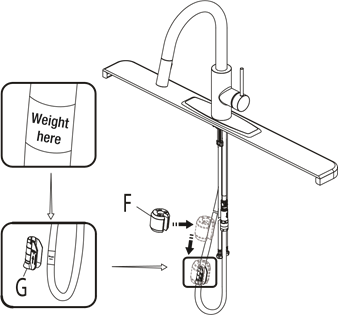

4. De kraanmontage vastzetten
   Installeer de gewichtclip (G) op het punt van de slang met de markering "weight here" (gewicht hier). Plaats het gewicht (F) op de gewichtclip (G) door deze naar beneden op de gewichtclip (G) te schuiven.

5. Waterleidingen aansluiten op de hoofdkraan
   Bevestig de waterleidingen aan de hoekstopkranen en draai ze vast tot ze goed vastzitten. Zet de hoekstopkranen aan en controleer op lekkage (DRAAI DE KRAAN NIET AAN).
   OPMERKING: Zorg ervoor dat de filterringen zijn geplaatst voordat u ze aansluit op de hoofdkraan

6. Kraan doorspoelen
   Trek de slangsamenstelling uit de uitloop en verwijder de sproeikop (A) door deze tegen de klok in van de slang los te schroeven. Houd het uiteinde van de slang in de gootsteen en zet de kraan op de warme stand waar deze warm en koud water mengt. Spoel de waterleidingen een minuut door. Dit spoelt eventueel vuil weg dat schade aan interne onderdelen kan veroorzaken. Controleer op lekkage. Draai eventuele aansluitingen indien nodig opnieuw vast, maar draai ze niet te vast. Installeer de sproeikop (A) opnieuw door deze met de hand terug op de sproeislang te draaien.
   Nadat de installatie is voltooid, zet u de warm- en koudwatertoevoer aan. Controleer op lekkage.
   OPMERKING : Zorg ervoor dat de ring is geïnstalleerd die de sproeier aan de slang bevestigt.

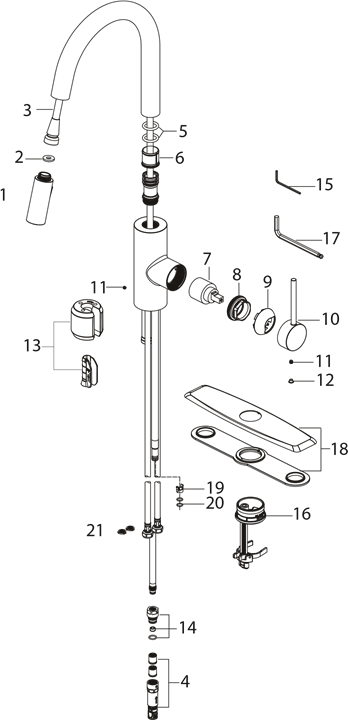

Vervangende onderdelen

*Geeft de kleuropties van de kraancomponenten aan:
CH- Gepolijst chroom; SFS - Vlekbestendig roestvrij staal; BB - Geborsteld messing;
MB - Matzwart; SFACB - Vlekbestendig antiek champagnebrons;
Grijze slang met vlekbestendige roestvrijstalen connector (GRSFS);
Grijze slang met chroomconnector (GRCH);
Zwarte slang met geborsteld messing connector (BLBB);
Zwarte slang met matzwarte connector (BLMB);
Zwarte slang met vlekbestendig antiek champagnebrons (BLSFACB);
GR - Grijs;
BL - Zwart

Probleemoplossing

Als u de instructies zorgvuldig hebt gevolgd en uw kraan nog steeds niet goed werkt, neem dan de volgende corrigerende maatregelen:

Registreer uw Kraus-product
Activeer uw garantie
Toegang tot premium klantenondersteuning
Ontvang productinformatie
REGISTREER VANDAAG
http://www.kraususa.com/registration

www.kraususa.com
