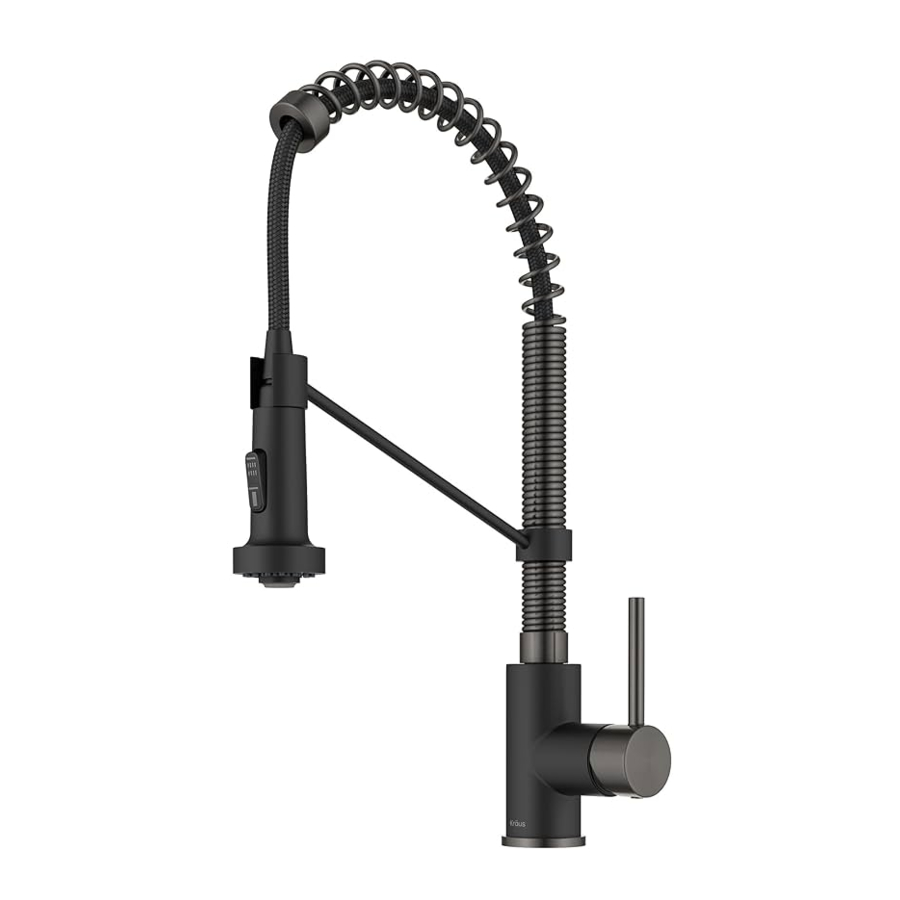

Kraus Bolden KSF-1610 handleiding

Inleiding

Voorafgaand aan de installatie:

• Zorg ervoor dat u alle benodigde onderdelen hebt door het schema en de onderdelenlijst te controleren. Als er een onderdeel ontbreekt of beschadigd is, neem dan contact op met de klantenservice van Kraus op 800-775- 0703 voor een vervanging
• Sluit de warm- en koudwaterleidingen af bij de hoekstopkranen en zet de oude kraan aan om eventuele opgebouwde druk te ontlasten
• Vereiste grootte van het voorgeboorde gat in het aanrecht: 1-3/8" (minimaal)
• Maximale aanrechtdikte: 3 3/8"

Gereedschap dat u nodig hebt:

Sleutel	Kruiskopschroevendraaier	Leidingtape	Siliconenkit (optioneel)	Veiligheidsbril

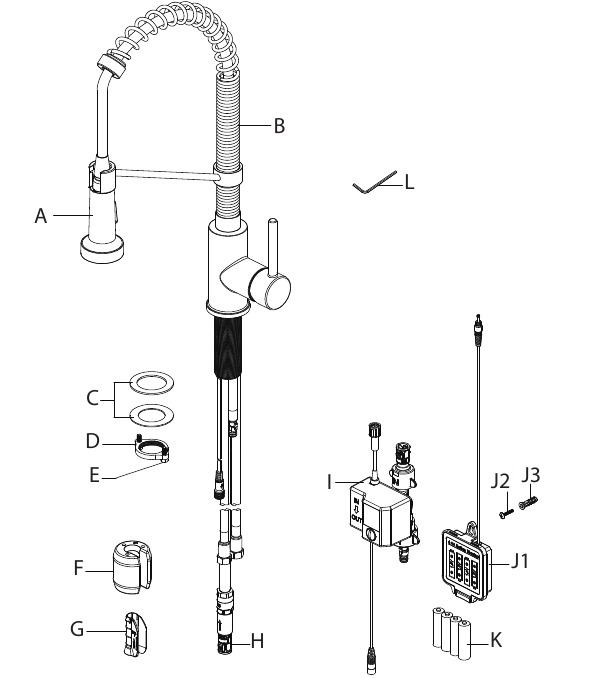

Schema en onderdelenlijst

1. Spuitkop
2. Kraanhuis
3. Ringen
4. Bevestigingsmoer
5. Schroeven

6. Gewicht
7. Gewichtclip
8. Snelle connector
9. Sensorbedieningskast

10. Batterijpakket

1. Batterijpakket
2. Schroef
3. Anker

11. Batterij
12. 2,5 mm inbussleutel

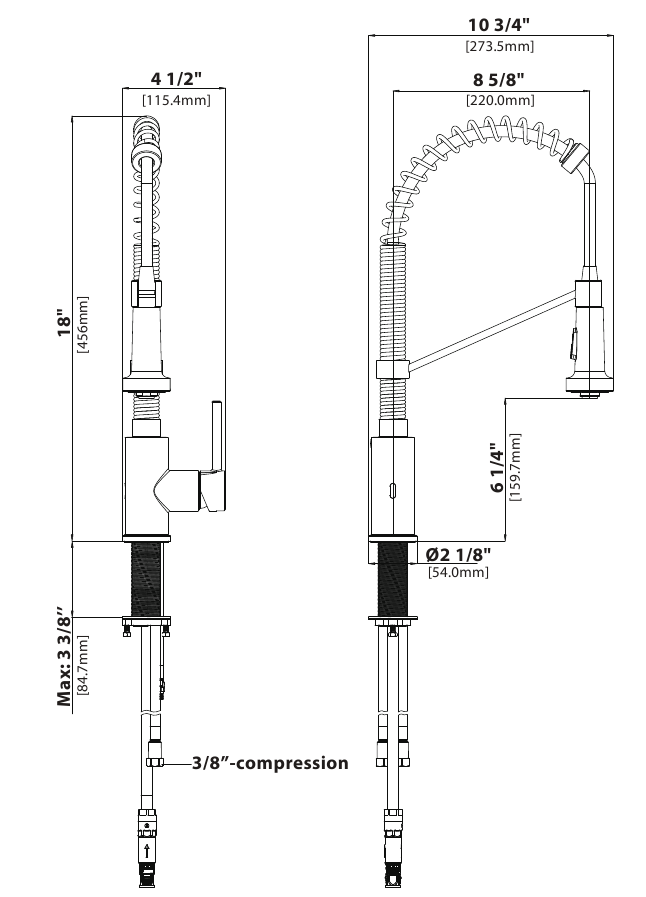

Kraan Afmeting

Tip voor installateur:
Sluit de hoofdwatertoevoer af voordat u een nieuwe kraan installeert

1. De kraan installeren
   Sluit de watertoevoer af. Steek het kraanhuis (B) door het gat in de gootsteen.

2. Het kraanbeslag vastzetten

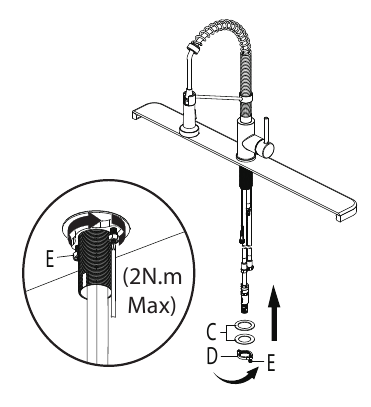

   Installeer de ringen (C) op de schroefdraad bevestigingsschacht. Draai de bevestigingsmoer (D) op de bevestigingsschacht. Vergrendel de bevestigingsmoer (D) in de juiste positie door de schroeven (E) vast te draaien. Draai niet te vast.


3. De sensorbedieningskast installeren
   Installeer de datakabel (1) op de aansluiting van de bedieningskast (2). Zorg ervoor dat de pijlen op de datakabel en de aansluiting van de bedieningskast op elkaar zijn uitgelijnd om een correcte installatie te garanderen. Zorg ervoor dat ze stevig zijn verbonden door ze stevig in elkaar te duwen. Zet de verbinding vast door de moer (3) met de hand in de richting van de klok op de schroefdraadsensorkabel vast te draaien.

   Als de verbindingen niet correct zijn gemaakt, werkt de sensorfunctie niet.

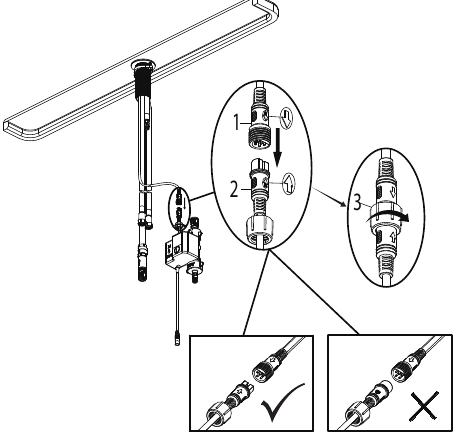

4. De sensorbedieningskast installeren
   Sluit de slang (1 & 2) aan op de connector (3 & 4) op de bedieningskast (5). Duw stevig in elkaar totdat ze op hun plaats klikken.


5. Het kraanbeslag vastzetten

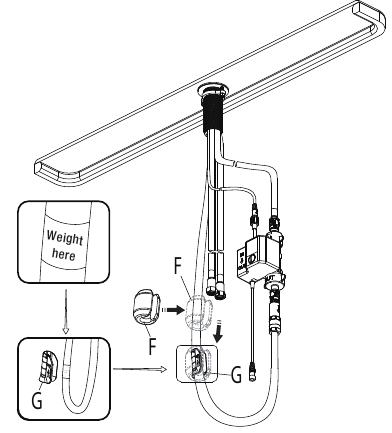

   Installeer de gewichtclip (G) op het punt van de slangmarkering "gewicht hier". Plaats het gewicht (F) op de gewichtclip (G) door het naar beneden op de gewichtclip (G) te schuiven.

6. Het batterijpakket installeren

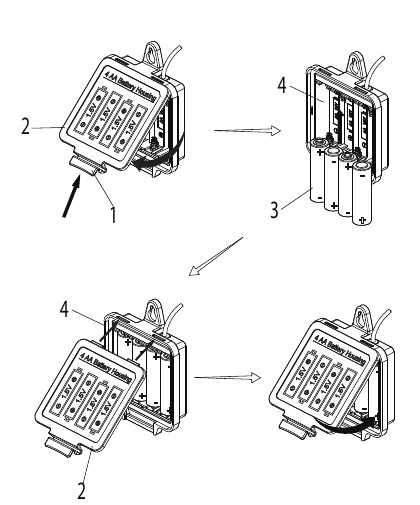

   Om de batterijbehuizing te openen, knijpt u de lipjes (1) op de klep (2) samen en verwijdert u de klep (2). Installeer de vier AA-batterijen (3) die zijn meegeleverd door de positieve (+) en negatieve (-) uiteinden op de batterij (3) aan te passen aan de (+) en (-) markeringen in het batterijpakket (4). De negatieve uiteinden van de batterij (3) moeten altijd worden aangesloten op het veeruiteinde van de batterijsleuven in het batterijpakket (4). Plaats de klep van het batterijpakket (2) terug door omhoog te duwen en op zijn plaats te klikken.
   OPMERKING: wanneer de sensor 10 keer continu en langzaam brandt, zijn de batterijen leeg. Vervang de batterijen (3).

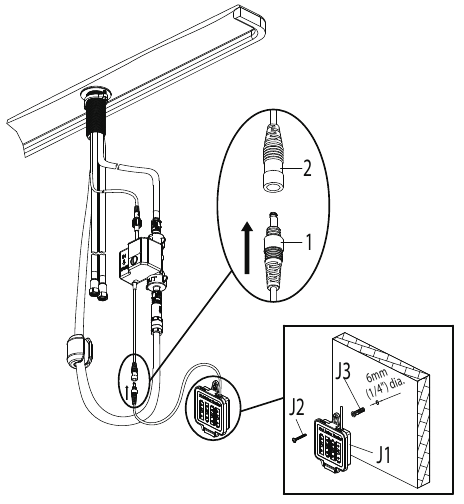

7. Het batterijpakket installeren
   Boor een gat in de muur met behulp van een boor van 6 mm (1/4 inch) in diameter. Installeer het batterijpakket (J1) met behulp van het Molly-anker (J3) en de schroef (J2) die zijn meegeleverd. Steek de batterijpakketkabel (1) in de aansluiting van de bedieningskast (2).
   OPMERKING: Nadat u het batterijpakket hebt geïnstalleerd, brandt het lampje op de sensor en klinkt de kraan wanneer u uw hand in het sensorgebied beweegt. Controleer of de batterijen correct zijn geïnstalleerd als dit niet het geval is.

8. Waterleidingen aansluiten op de hoofdklep
   Bevestig de waterleidingen aan de hoekstopkranen en draai ze stevig vast. Zet de hoekstopkranen aan en controleer op lekkage (ZET DE KRAAN NIET AAN)
   OPMERKING: Zorg ervoor dat de filterringen zijn geïnstalleerd voordat u ze op de hoofdklep aansluit.


9. Kraan doorspoelen
   De installatie is voltooid, schroef de spuitkop los en verwijder deze om de leiding door te spoelen. Zet de watertoevoer aan en laat zowel warm als koud water minimaal één minuut lopen. Dit spoelt eventuele vuilresten weg die schade kunnen veroorzaken aan interne onderdelen. Controleer op lekkage. Bevestig de spuitkop opnieuw. Raak de pakking (1) in de slang niet kwijt.
   OPMERKING: Zorg ervoor dat de ring is geïnstalleerd en de spuitkop aan de slang bevestigt.

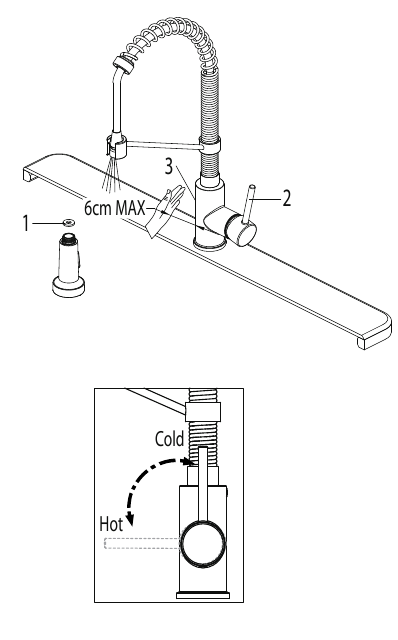

   De sensor bedienen: Draai de hendel (2) weg van de kraan naar de volledig open stand. Zet het water aan door de sensor (3) te activeren door uw hand binnen 6 cm van de sensor te bewegen. Beweeg de hendel naar u toe en van u af, het waterstroompatroon kan worden omgeschakeld van het warme water naar het koude water. Als de sensor niet werkt, kunt u de probleemoplossing raadplegen. Als u de kraan wilt gebruiken zonder de sensorfunctie, kunt u de probleemoplossing raadplegen. Vervolgens kan het water worden aangezet door de hendel weg van de kraan naar de volledig open stand te bewegen. Opmerking: De sensor is alleen actief wanneer de hendel in de AAN-stand staat. Als waterbesparende functie wordt het water na 3 minuten continue stroom automatisch uitgeschakeld.

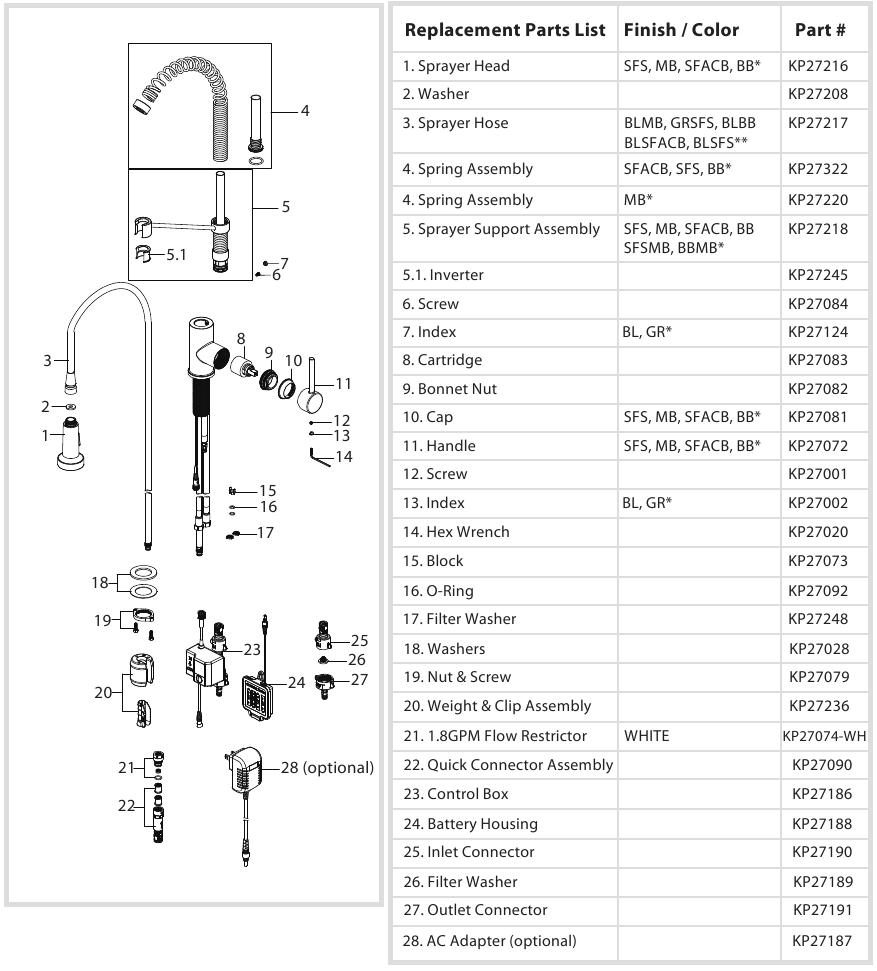

Vervangende onderdelen

*Geeft kleuropties voor de sproeislangassemblage aan:
Kleuropties voor de sproeislangassemblage:
Zwarte slang met matzwarte connector (BLMB); Zwarte slang met geborsteld messing connector (BLBB);
Grijze slang met vlekvrije roestvrijstalen connector (GRSFS); Zwarte slang met vlekvrije roestvrijstalen connector (BLSFS);
Zwarte slang met vlekvrije antieke champagne bronzen connector (BLSFACB);
*Geeft kleuropties voor kraancomponenten aan:
SFS - Spot Free Stainless Steel; MB - Matte Black; SFSMB - Spot Free Stainless Steel/Matte Black
SFACB - Spot Free Antique Champagne Bronze; BBMB - Brushed Brass/Matte Black
GR - Grey; BL - Black BB - Brushed Brass

Probleemoplossing

Als u de instructies zorgvuldig hebt gevolgd en uw kraan nog steeds niet goed werkt, neemt u de volgende corrigerende maatregelen:

Het water wordt niet afgesloten wanneer de hendel in de UIT-stand wordt gedraaid.

1. Wanneer u de hendel in de volledig open stand draait, gaat het water aan.

2. Maar wanneer u de hendel in de volledig gesloten stand draait, gaat het water niet aan.

3. Dit geeft aan dat de cartridge beschadigd is. Sluit de watertoevoer af, verwijder de hendel en vervang de cartridge (1).

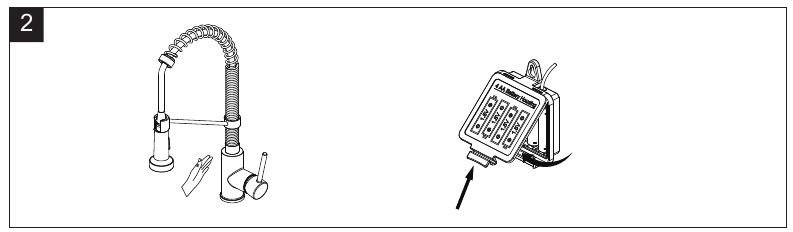

Het lampje op de sensor knippert continu

Als de hendel gesloten is, draait u de hendel in de aan-stand en beweegt u uw hand in het sensorgebied. Als de sensor 10 keer continu en langzaam brandt, vervang dan de 4 "AA"-batterijen.

Er is een lage waterstroom of de LED-indicator in het kraanhuis werkt niet.

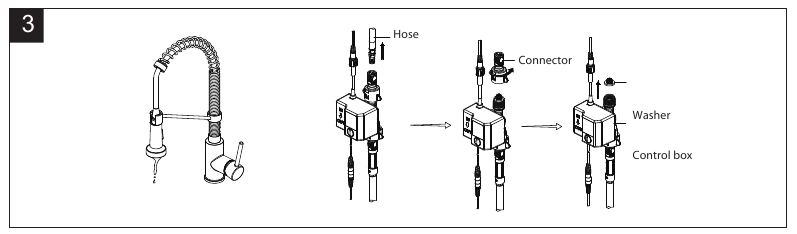

1. Dit kan erop duiden dat de ring in de bedieningskast vuil of beschadigd is. Verwijder de slang en schroef de connector los. Haal de ring uit de bedieningskast. Maak de ring schoon of vervang de ring. Monteer de connector en de slang opnieuw.
2. De filterring (17) in de slangaansluitingen is vuil. Sluit de watertoevoer af bij de waterklep en schroef de slangaansluitingen los van de watertoevoerleidingen. Reinig de filterring in de waterleidingen met warm water en verwijder eventuele vuilresten of kalkaanslag.

De sensor activeert de waterstroom niet

1. Wanneer u de hendel in de volledig open stand draait, gaat het water aan.

2. Maar wanneer u uw hand voor de sensor beweegt, wordt het water niet uitgeschakeld zoals het hoort.

3. Controleer of de schakelknop (1) is vastgedraaid, als deze los zit, draai de schakelknop (1) dan volledig met een munt met de klok mee vast. Als de schakelknop (1) is vastgedraaid, geeft dit aan dat de bedieningskast (2) beschadigd is. Neem contact op met de klantenservice om een vervangende bedieningskast aan te vragen. Vervang de oude bedieningskast door de nieuwe bedieningskast.


De functie van de schakelknop

1. Als u de kraan wilt gebruiken zonder de sensorfunctie, kunt u de schakelknop volledig losdraaien met een munt tegen de klok in. Op dit moment kunt u de sensorkraan gebruiken als het gebruik van de gewone kraan.

2. Als u de kraan echter wilt blijven gebruiken met de sensorfunctie, moet u de schakelknop volledig vastdraaien met een munt met de klok mee. Op dit moment kunt u de kraan met de sensorfunctie gebruiken.


Onderhoud & Verzorging

*Volg de onderstaande stappen om het product schoon en glanzend te houden

1. Spoel af met schoon water en droog af met een zachte doek
2. Reinig niet met zeep, zuur, polijstmiddel, schuurmiddelen of agressieve reinigingsmiddelen
3. Gebruik geen doek met een grof oppervlak
4. Schroef de beluchter los en reinig deze indien nodig

*Deze installatiehandleiding kan zonder verdere kennisgeving worden gewijzigd.
