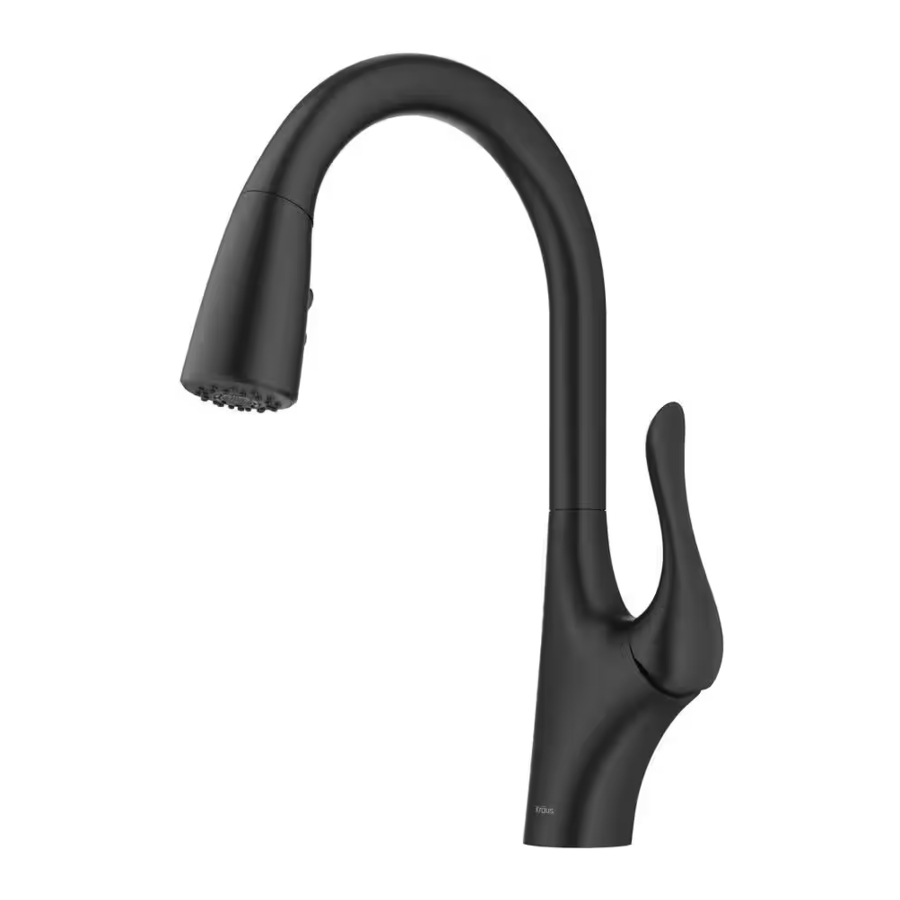

Kraus Merlin KPF-1674 Handleiding

Inhoud

Voorafgaand aan de installatie

  • Zorg ervoor dat u alle benodigde onderdelen hebt door het diagram en de onderdelenlijst te controleren. Als een onderdeel ontbreekt of beschadigd is, neem dan contact op met de klantenservice van Kraus op 800-775-0703 voor een vervanging.
  • Schakel de warm- en koudwatertoevoer uit bij de hoekstopkranen en draai de oude kraan open om eventuele opgebouwde druk te ontlasten. Verwijder de bestaande kraan. Reinig de gootsteen of het aanrecht om eventueel vuil, stopverf of siliconen te verwijderen.
  • Spoel de hoekstopkranen door om eventueel vuil te verwijderen voorafgaand aan de installatie.
  • Vereiste voorgeboorde gatgrootte: 1 3/8" (min) - 1 1/2" (max)
  • Maximale dikte aanrechtblad: 1 3/8"
  • Installatie met 1 gat en 2 of 3 met optionele afdekplaat (niet inbegrepen)

Neem contact op met Kraus voor technische assistentie of vervangende onderdelen

Klantenservice en een van onze vertegenwoordigers helpen u graag:

Gratis nummer: 800-775-0703 of customerservice@kraususa.com

Diagram en onderdelenlijst

Diagram en onderdelenlijst

  1. Spuitkop
  2. Kraanlichaam
  3. Warm- en koudwaterleidingen
    1. Warm
    2. Koud
  4. Snelkoppeling
  5. Montagehardware
    1. Rubberen ring
    2. Metalen ring
    3. Montagemoer
    4. Montageschroeven
  6. Spuitslang
  7. Gewicht
  8. Zeskantsleutel
  9. Basis O-ring

Gereedschap dat u nodig heeft

Verstelbare moersleutel Siliconenkit (optioneel) Phillips-schroevendraaier Veiligheidsbril

Installatieprocedure kraan

Installatieprocedure kraan

Tip voor installateur:
Sluit de hoofdwatertoevoer af voordat u een nieuwe kraan installeert.

Stap 1A. Kraaninstallatie - met afdekplaat


Voor installatie met drie gaten: Afdekplaat, bodemplaat en siliconenkit (optioneel) zijn vereist.

informatie Opmerking: Optionele afdekplaat niet inbegrepen.

Stap 1B. Kraaninstallatie - zonder afdekplaat


Voor installatie met één gat: Afdekplaat, bodemplaat en siliconenkit zijn NIET vereist.

Stap 2. Kraan en montagehardware installeren


Plaats het kraanlichaam (2) in het gat in het aanrechtblad of de afdekplaat. Installeer montagehardware (5A, B, C & D) vanaf de onderkant van het aanrechtblad.

Stap 3. Montagehardware vastzetten

Montagehardware vastzetten
Pas de richting van het kraanlichaam (2) aan zodat de hendel zich aan de rechterkant van de kraan bevindt. Draai de montagemoer (5C) vast tot deze goed vastzit. Draai de montageschroeven (5D) met een Phillips-schroevendraaier vast aan de moer tot deze goed vastzit.

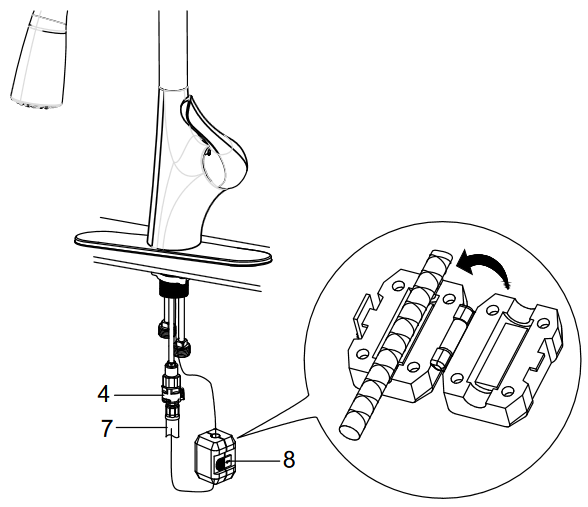

Stap 4. Spuitslang en contragewicht bevestigen

Spuitslang en contragewicht bevestigen
Sluit de spuitslang (7) aan op de snelkoppeling (4) die is bevestigd aan de toevoerleiding. Installeer het gewicht (8) op het laagste verticale punt op de spuitslang (7).

Stap 5. Waterleidingen aansluiten


Sluit de waterleidingen (3) aan op de hoekstopkranen. Draai beide uiteinden van de waterleidingen vast met een sleutel tot ze goed vastzitten. Draai de warme en koude hoekstopkranen open en controleer op lekkages.

informatie OPMERKING: Zorg ervoor dat de filterringen zijn geïnstalleerd.

Stap 6. Spuitslang doorspoelen


Verwijder de spuitkop (1) van de spuitslang (7). Houd het uiteinde van de spuitslang (7) vast. Draai de kraan open en laat het water 60 seconden lopen om eventueel vuil weg te spoelen.

Stap 7. Controleren op lekkages


Controleer op lekkages bij de aansluitingen. Draai indien nodig opnieuw vast.

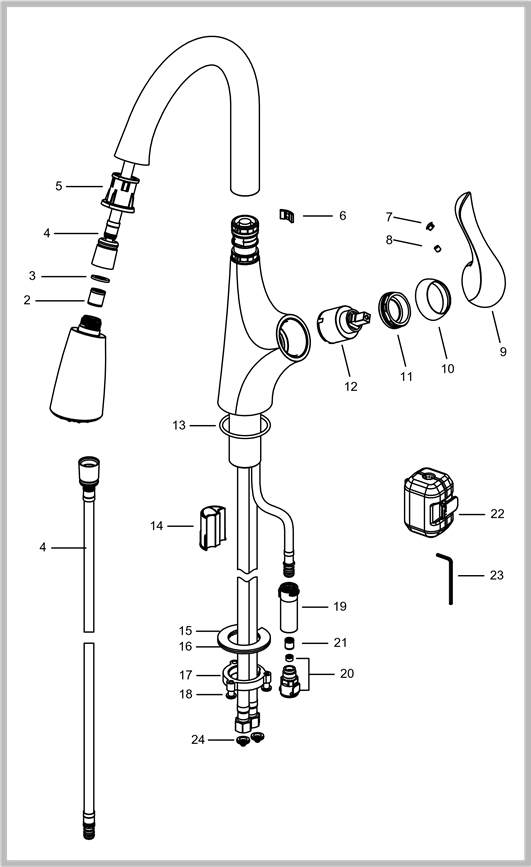

Vervangende onderdelen

Vervangende onderdelen

Lijst met vervangende onderdelen Afwerking/kleur Onderdeel nr.
1. Spuitkop SFS,MB,BG* KP06089
2. Terugslagklep KP06107
3. Ring KP06074
4. Spuitslang SFS,MB,BG* KP06097
5. Slanggeleider KP06007
6. Plastic clip KP06168
7. Hendelknop SFS,MB,BG* KP06029
8. Stelschroef KP06054
9. Metalen hendel SFS,MB,BG* KP06169
10. Cartridge-afdekking SFS,MB,BG* KP06171
11. Borgmoer KP06170
12. Cartridge KP06103
13. Basis O-ring KP06172
14. Beschermhoes KP06161
15. Rubberen ring KP06041
16. Metalen ring KP06028
17. Montagemoer KP06067
18. Montageschroeven KP06068
19. Snelkoppeling KP06173
20. Debietregelaar (1,8 gpm) WH* KP06174
21. Terugslagklep KP06104
22. EZ Gewicht KP06015
23. 2,5 mm zeskantsleutel KP06050
24. Filterring KP06185
25. Montagehardware-kit
(inclusief KP06041,KP06028, KP06067,KP06068) 		KP06200

*Geeft kleuropties voor kraancomponenten aan:
SFS - Spot Free Stainless Steel
MB - Matzwart
BG - Geborsteld goud
WH - Wit

Probleemoplossing

Als u de instructies zorgvuldig hebt gevolgd en uw kraan nog steeds niet goed werkt, neemt u de volgende corrigerende maatregelen:

PROBLEEM OORZAAK ACTIE

Lekkage onder de kraanhendel

 De borgmoer is losgeraakt of de cartridge moet opnieuw worden geplaatst. Verwijder de knop bovenop de hendel. Draai de stelschroef los met een zeskantsleutel. Verwijder de hendel en draai de cartridge-afdekking met de hand los. Draai de borgmoer vast met een verstelbare moersleutel.

Water stopt niet volledig

 De cartridge moet mogelijk worden aangepast of vervangen. Verwijder de knop bovenop de hendel. Draai de stelschroef los met een zeskantsleutel. Verwijder de hendel en draai de cartridge-afdekking met de hand los. Draai de borgmoer los met een verstelbare moersleutel. Verwijder de keramische schijfcartridge. Controleer op scheuren en of de O-ring correct is geplaatst. Plaats de cartridge opnieuw.

Lekkage tussen spuitkop en slang

 De spuitkop kan los zitten of de ring zit niet correct in de slangaansluiting. Draai de spuitkop met de hand vast tot deze goed vastzit. Zorg ervoor dat de ring correct is geplaatst.

Slang trekt niet in

 Het gewicht is mogelijk verkeerd geïnstalleerd. Pas het gewicht op de slang opnieuw aan.

Lage doorstroming

 De beluchter kan verstopt zijn Het gaasfilter in de slangaansluitingen is vuil. Schroef de beluchter los met de beluchtersleutel. Houd het uiteinde van de spuitkop vast en draai het water open om vuil weg te spoelen. Sluit de watertoevoer af bij de waterklep en schroef de slangaansluitingen los van de watertoevoerleidingen. Reinig het gaas in de waterleidingen met heet water en verwijder eventueel vuil of kalkaanslag.

Verzorging & Onderhoud


Om het product schoon en glanzend te houden, volgt u de onderstaande stappen:

  1. Spoel af met schoon water en droog af met een zachte doek
  2. Reinig niet met zeep, zuur, poetsmiddel, schuurmiddelen of agressieve reinigingsmiddelen
  3. Gebruik geen doek met een grof oppervlak
  4. Schroef de beluchter los en reinig deze indien nodig

Deze installatiehandleiding kan zonder nadere kennisgeving worden gewijzigd.

Onderhoud - Cartridge vervangen

Stap 1: Verwijder de knop bovenop de hendel. Draai de stelschroef los met een zeskantsleutel. Verwijder de hendel en draai de cartridge-afdekking met de hand los.
Onderhoud - Cartridge vervangen - Stap 1

Stap 2: Draai de borgmoer los met een verstelbare moersleutel. Verwijder de keramische schijfcartridge.
Onderhoud - Cartridge vervangen - Stap 2

Stap 3: Plaats de nieuwe cartridge in de hendelzitting. Zet de cartridge vast met de borgmoer en monteer de hendel.
Onderhoud - Cartridge vervangen - Stap 3

Ga voor de meest recente, meest actuele uitgebreide garantie naar www.kraususa.com/warranty

Als u een huiseigenaar bent, neem dan contact op met een vertegenwoordiger van de klantenservice van Kraus op:
Kraus USA, Inc.
12 Harbor Park Drive
Port Washington, NY 11050 Gratis nummer 800-775-0703
Customerservice@kraususa.com

Als u een loodgieter of vakman bent, neem dan contact op met een Kraus Pro-vertegenwoordiger op:
Kraus USA, Inc.
12 Harbor Park Drive
Port Washington, NY 11050 516-801-8955
Proservice@kraususa.com

Als u een geautoriseerde partner bent, neem dan contact op met een vertegenwoordiger van de partnerondersteuning op:
Kraus USA, Inc.
12 Harbor Park Drive
Port Washington, NY 11050
516-801-8954
Partnersupport@kraususa.com

Houd bij het aanvragen van garantieservice het volgende bij de hand:

  1. Aankoopbewijs.
  2. Een beschrijving van het probleem.

Download de Kraus-handleiding voor verzorging & onderhoud op: http://www.kraususa.com/maintenance

Registreer uw Kraus-product
Activeer uw garantie
Toegang tot premium klantenondersteuning
Krijg productinformatie

REGISTREER VANDAAG
http://www.kraususa.com/registration

www.kraususa.com I Gratis nummer: 1.800.775.0703


NIET RETOURNEREN NAAR DE WINKEL
Neem contact op met onze klantenservice
1-800-775-0703 / customerservice@kraususa.com

Houd het modelnummer bij de hand en bewaar een kopie van uw aankoopbewijs met de aankoopdatum ter referentie.

Als dit product om welke reden dan ook niet aan uw verwachtingen voldoet, zorg er dan voor dat u dit product opnieuw verpakt in de originele doos en het verpakkingsmateriaal om schade tijdens het transport te voorkomen.

www.kraususa.com
