Kraus Esina KPF-1670 Installatiehandleiding

Inhoud

www.kraususa.com ;
Gratis: 1.800.775.0703

NIET RETOURNEREN NAAR DE WINKEL
Neem contact op met ons klantenserviceteam
1-800-775-0703 / customerservice@kraususa.com

Houd het modelnummer bij de hand en bewaar een kopie van uw aankoopbewijs met aankoopdatum ter referentie.

Als dit product om welke reden dan ook niet aan uw verwachtingen voldoet, verpak dit product dan in de originele doos en verpakkingsmateriaal om schade tijdens transport te voorkomen.

Voor de installatie

  • Zorg ervoor dat u alle benodigde onderdelen hebt door het schema en de onderdelenlijst te controleren. Als er een onderdeel ontbreekt of beschadigd is, neem dan contact op met de klantenservice van Kraus op 800-775-0703 R voor een vervanging.
  • Lees alle instructies en veiligheidswaarschuwingen en zorg ervoor dat u alle gereedschappen, onderdelen en apparatuur hebt die nodig zijn voor een veilige installatie.
  • Sluit de warm- en koudwatertoevoer af bij de hoekstopkranen en draai de oude kraan open om eventuele opgebouwde druk te ontlasten. Verwijder de bestaande kraan. Reinig de gootsteen of het aanrecht om eventuele resten, stopverf van de loodgieter of siliconen te verwijderen.
  • Spoel de hoekstopkranen door om eventueel vuil te verwijderen voor de installatie.

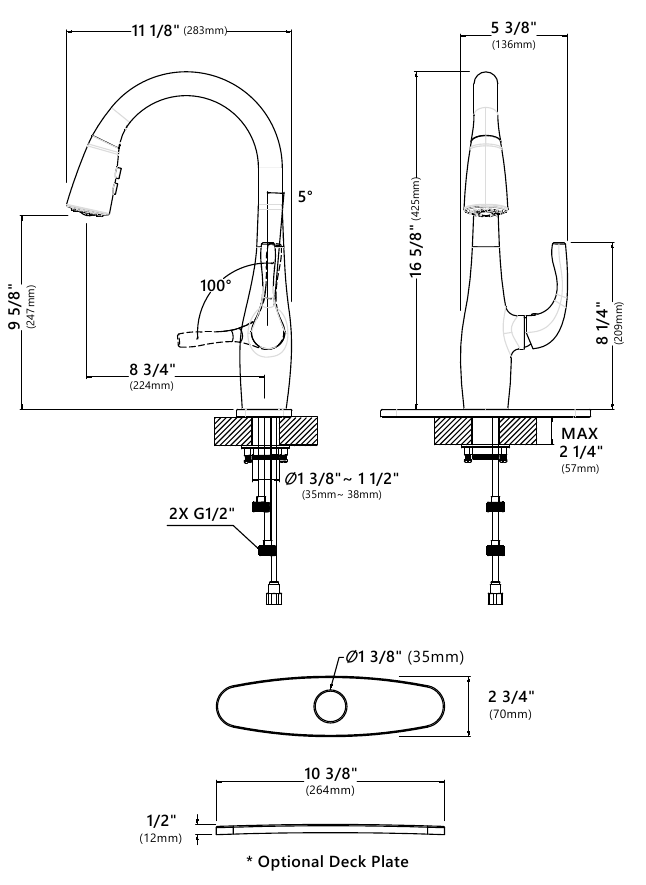

  • Vereiste voorgeboorde gatgrootte: 1 3/8" (min.) - 1 1/2" (max.)
  • Maximale aanrechtdikte zonder afdekplaat: 2 1/4"
  • Maximale aanrechtdikte met afdekplaat: 1 3/4" 1, 2 of 3 gateninstallatie

Benodigd gereedschap

Verstelbare moersleutel Phillips-schroevendraaier Siliconenkit Veiligheidsbril

Verzorging en onderhoud


Om het product schoon en glanzend te houden, volgt u de onderstaande stappen:

  1. Spoel af met schoon water en droog af met een zachte doek
  2. Niet reinigen met zeep, zuur, polijstmiddel, schuurmiddelen of agressieve reinigingsmiddelen
  3. Gebruik geen doek met een ruw oppervlak
  4. Schroef de beluchter los en reinig deze indien nodig

Deze installatiehandleiding kan zonder nadere kennisgeving worden gewijzigd.

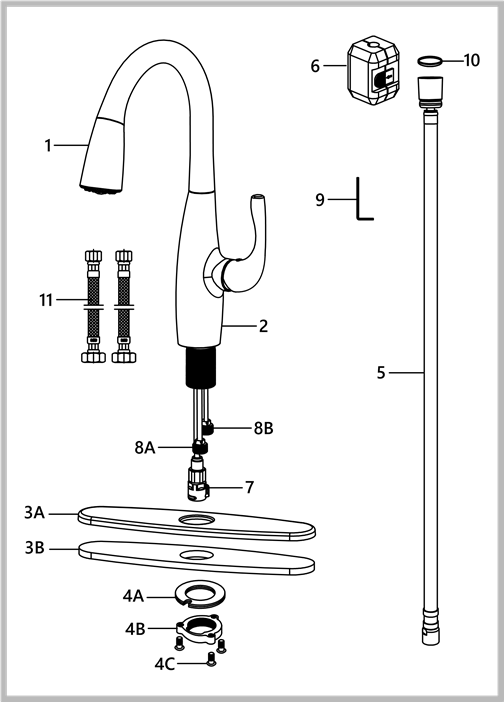

Schema en onderdelenlijst

Schema en onderdelenlijst

  1. Spuitkop
  2. Kraanlichaam
  3. Afdekplaatmontage
    1. Afdekplaat
    2. Grondplaat
  4. Montagehardware
    1. Rubberen en metalen ring
    2. Montagemoer
    3. Montageschroeven
  5. Spuitslang
  6. Gewicht
  7. Snelle connector
  8. Warme en koude koperen leidingen
    1. Koud
    2. Warm
  9. Zeskantsleutel
  10. Ring
  11. Warm- en koudwaterleidingen

Neem voor technische assistentie of vervangende onderdelen contact op met Kraus
Klantenservice en een van onze vertegenwoordigers helpt u graag:
Gratis: 800-775-0703 of Customerservice@kraususa.com

Procedure voor kraaninstallatie

Procedure voor kraaninstallatie - Stap 1

Tip voor installateur:
Sluit de hoofdwatertoevoer af voordat u een nieuwe kraan installeert.

Stap 1A. Kraaninstallatie - met afdekplaat


Voor installatie met drie gaten: afdekplaat (3A), grondplaat (3B) en siliconenkit (optioneel) zijn vereist.

Stap 1B. Kraaninstallatie - zonder afdekplaat


Voor installatie met één gat: afdekplaat (3A), grondplaat (3B) en siliconenkit zijn NIET vereist.

Stap 2. Installeer de kraan en montagehardware


Steek het kraanlichaam (2) in het gat in het aanrecht of de afdekplaatmontage (3). Installeer de montagehardware (4A, B & C) vanaf de onderkant van het aanrecht.

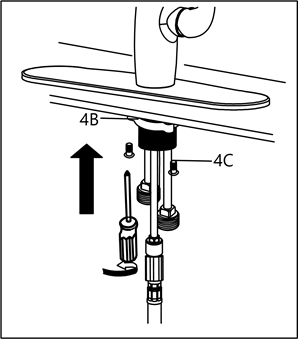

Stap 3. Bevestig de montagehardware


Pas de richting van het kraanlichaam (2) aan zodat de hendel zich aan de rechterkant van de kraan bevindt. Draai de montagemoer (4B) vast tot hij goed vastzit.
Draai de montageschroeven (4C) met een Phillips-schroevendraaier aan de moer vast tot hij goed vastzit.

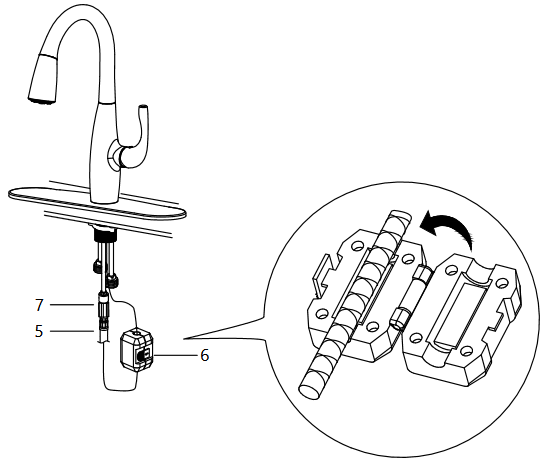

Stap 4. Bevestig de spuitslang en het contragewicht

Procedure voor kraaninstallatie - Stap 2
Sluit de spuitslang (5) aan op de snelle connector (7) die is bevestigd aan de toevoerleiding. Installeer het gewicht (6) op het laagste verticale punt van de spuitslang (5).

Stap 5. Sluit de waterleidingen aan


Sluit de waterleidingen aan op de warme en koude koperen leidingen (8). Sluit de waterleidingen aan op de hoekstopkranen. Draai beide uiteinden van de waterleidingen vast met een moersleutel tot ze goed vastzitten. Draai de warme en koude hoekstopkranen open en controleer op lekkage.

informatie OPMERKING: Zorg ervoor dat de filterringen zijn geïnstalleerd voordat u ze op de hoofdkraan aansluit.

Stap 6. Spoel de spuitslang door

Procedure voor kraaninstallatie - Stap 3
Verwijder de spuitkop (1) van de spuitslang (5). Houd het uiteinde van de spuitslang (5) vast. Draai de kraan open en laat het water 60 seconden lopen om eventueel vuil weg te spoelen.

informatie OPMERKING: Zorg ervoor dat de ring (10) is geïnstalleerd en de spuitkop aan de slang bevestigt.

Stap 7. Controleer op lekkages


Controleer de aansluitingen op lekkage. Draai ze indien nodig opnieuw vast.

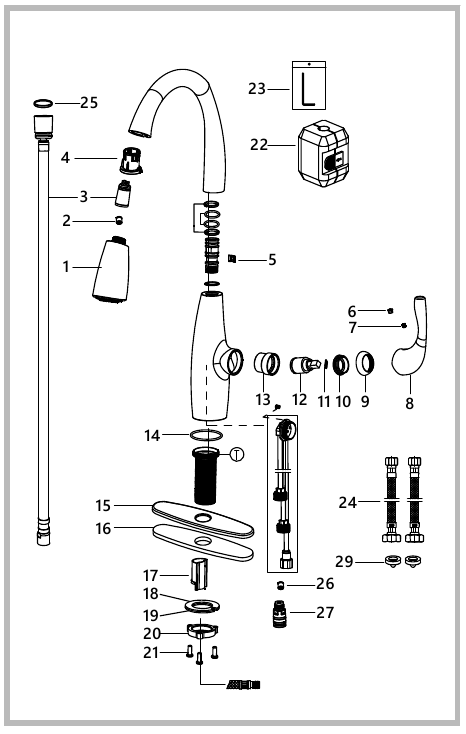

Vervangingsonderdelen

Vervangingsonderdelen

Lijst van vervangingsonderdelen Afwerking/kleur Onderdeelnr.
1. Sproeikop SFS, MB* KP06089
2. Terugslagklep KP06107
3. Sproeislang SFS, MB* KP06098
4. Slanggeleider KP06007
5. Plastic clip KP06070
6. Hendelknop SFS, MB* KP06030
7. Stelschroef KP06055
8. Metalen hendel SFS, MB* KP06037
9. Cartridge-afdekking SFS, MB* KP06082
10. Borgmoer KP06078
11. Sluitring KP06069
12. Cartridge KP06100
13. Cartridgebehuizing KP06005
14. Rubberen O-ring KP06065
15. Dekplaat SFS, MB* KP06008
16. Basisplaat KP06011
17. Beschermhuls KP06056
18. Rubberen sluitring KP06041
19. Metalen sluitring KP06028
20. Montagemoer KP06067
21. Montageschroeven KP06068
22. Gewicht KP06015
23. Inbussleutel KP06050
24. Warme en koude waterleidingen KP06094
25. Sluitring KP06074
26. Terugslagklep KP06104
27. Snelle connector KP06108
28. Montage hardware kit
(inclusief KP06041,KP06028
KP06067,KP06068) 		KP06200
29. Filterringen KP06185

*Geeft de kleurmogelijkheden van de kraancomponenten aan:
SFS - Spot Free Stainless Steel
MB - Mat zwart

Probleemoplossing

Als u de instructies zorgvuldig hebt gevolgd en uw kraan nog steeds niet goed werkt, neemt u de volgende corrigerende maatregelen:

PROBLEEM OORZAAK ACTIE

Lekkage onder de kraanhendel

 De borgmoer is losgeraakt of de cartridge moet opnieuw worden geplaatst. Verwijder de knop aan de bovenkant van de hendel. Maak de stelschroef los met een inbussleutel. Verwijder de hendel en draai de cartridge-afdekking met de hand los. Draai de borgmoer vast met een verstelbare moersleutel.

Het water stopt niet volledig met stromen

 Het kan nodig zijn de cartridge aan te passen of te vervangen. Verwijder de knop aan de bovenkant van de hendel. Maak de stelschroef los met een inbussleutel. Verwijder de hendel en draai de cartridge-afdekking met de hand los. Draai de borgmoer los met een verstelbare moersleutel. Verwijder de keramische schijfcartridge. Controleer op scheuren en of de O-ring correct is geplaatst. Plaats de cartridge opnieuw.

Lekkage tussen de sproeikop en de slang

 De sproeikop zit mogelijk los of de sluitring is niet correct geplaatst in de slangaansluiting. Draai de sproeikop met de hand vast tot deze goed vastzit. Zorg ervoor dat de sluitring correct is geplaatst.

De slang trekt zich niet terug

 Het gewicht is mogelijk onjuist geïnstalleerd. Pas het gewicht op de slang aan.

Lage waterstroom

 De beluchter kan verstopt zijn Het gaasfilter in de slangconnectoren is vuil. Draai de beluchter los met de beluchtersleutel. Houd de punt van de sproeikop vast en zet het water aan om vuil weg te spoelen. Sluit de watertoevoer bij de waterklep en schroef de slangconnectoren los van de waterleidingen. Reinig het gaas in de waterleidingen met warm water en verwijder eventueel vuil of kalkaanslag.

Onderhoud - Cartridge vervangen

Stap 1: Verwijder de knop aan de bovenkant van de handgreep. Draai de stelschroef los met een zeskantsleutel. Verwijder de handgreep en draai de cartridge-afdekking met de hand los.
Onderhoud - Cartridge vervangen - Stap 1

Stap 2: Draai de borgmoer los met een verstelbare moersleutel. Verwijder de keramische schijfcartridge.
Onderhoud - Cartridge vervangen - Stap 2

Stap 3: Plaats de nieuwe cartridge in de handgreepzitting. Zet de cartridge vast met de borgmoer en monteer de handgreep.
Onderhoud - Cartridge vervangen - Stap 3

Toepasselijke codes/standaarden:

Hoe een garantieclaim indienen
Als u een consument bent, neem dan contact op met een vertegenwoordiger van de Kraus-klantenservice op:
Kraus USA Plumbing, LLC
12 Harbor Park Drive
Port Washington, NY 11050
Gratis 800-775-0703
Customerservice@kraususa.com

Als u een loodgieter of vakman bent, neem dan contact op met een vertegenwoordiger van Kraus Pro op:
Kraus USA Plumbing, LLC
12 Harbor Park Drive
Port Washington, NY 11050
516-801-8955
Proservice@kraususa.com

Als u een geautoriseerde partner bent, neem dan contact op met een vertegenwoordiger van de partnerondersteuning op:
Kraus USA Plumbing, LLC
12 Harbor Park Drive
Port Washington, NY 11050
516-801-8954
Partnersupport@kraususa.com

Download de Kraus Onderhouds- en verzorgingshandleiding op: http://www.kraususa.com/maintenance


Registreer uw Kraus-product
Activeer uw garantie
Krijg toegang tot premium klantenondersteuning
Ontvang productinformatie

REGISTREER VANDAAG
http://www.kraususa.com/registration

www.kraususa.com
