Husqvarna P525D, P525DX handleiding

Beschrijving

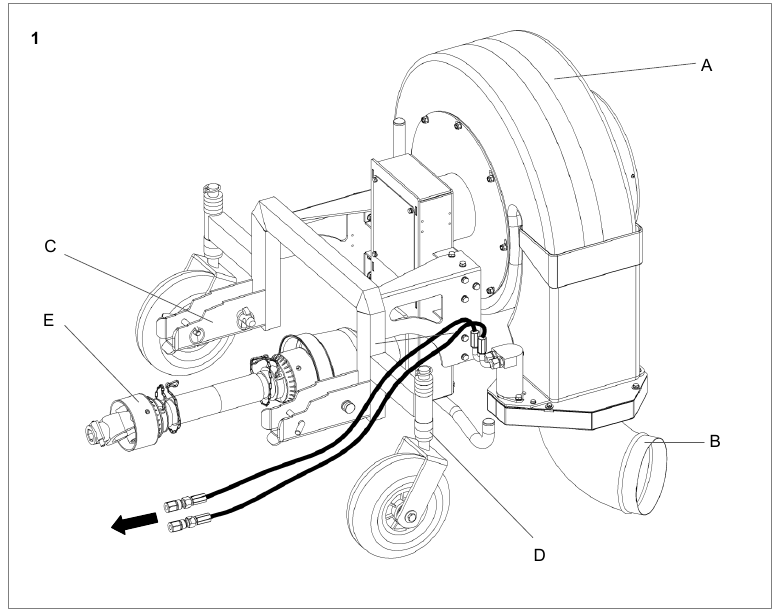

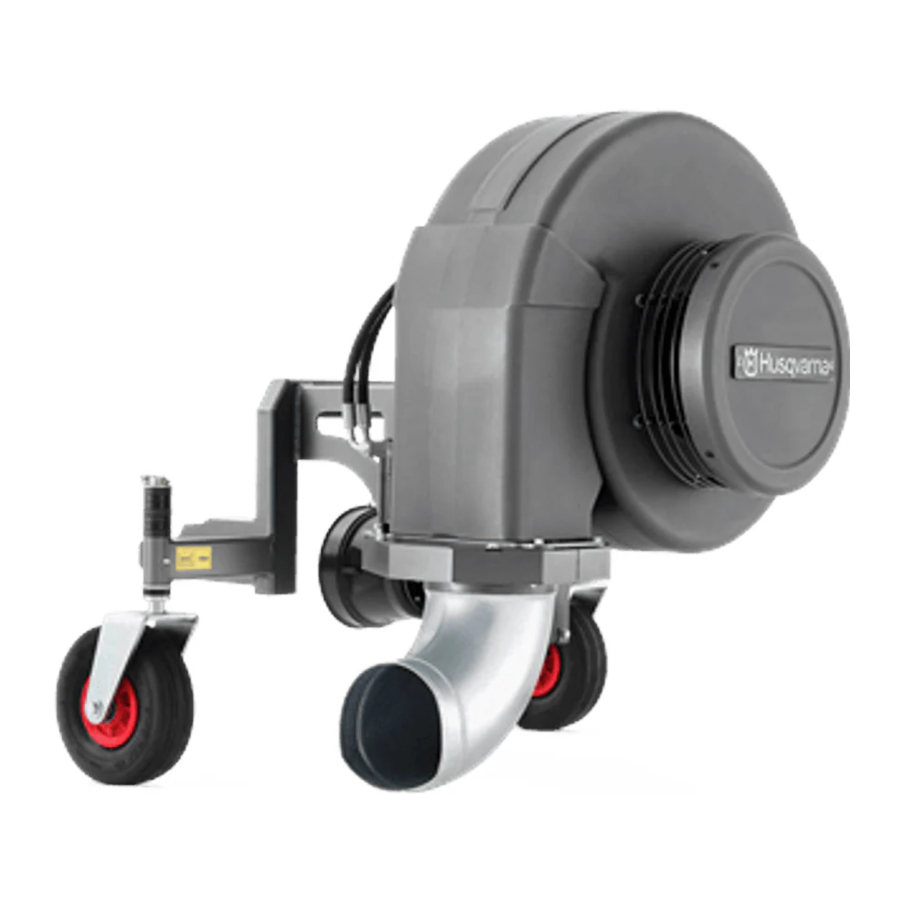

Algemene beschrijving van de bladblazer

De bladblazer bestaat uit een stalen constructie met een kunststof turbinehuis (1:A). In het turbinehuis wordt de aan de voorkant aangezogen lucht versneld en weer uitgeblazen via de verticaal geplaatste, draaibare luchtkap (1:B). De draaibare luchtkap kan hydraulisch 360 graden worden gedraaid vanaf de bestuurdersstoel, waardoor de richting van de afgevoerde luchtstroom kan worden gewijzigd.

Montage op voertuig

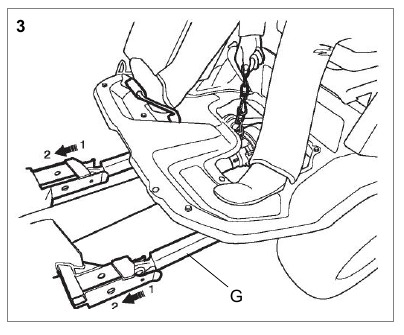

De bladblazer wordt gemonteerd op de hefarmen (3:G) van het voertuig. Hij is stevig verbonden met elke hefarm door middel van twee bouten, zoals weergegeven in de afbeelding (4:H).

Installatie

Mechanische koppeling

• Raadpleeg voor meer informatie de bedieningshandleiding van het voertuig.
• Bij het koppelen bestaat er een risico op letsel, bijv. door beknelling. Er moet bijzondere voorzichtigheid worden betracht.
• De procedure voor het koppelen van het aanbouwdeel is als volgt:

1. Laat de hefarmen zakken en beweeg het voertuig langzaam in een rechte lijn naar het aanbouwdeel.

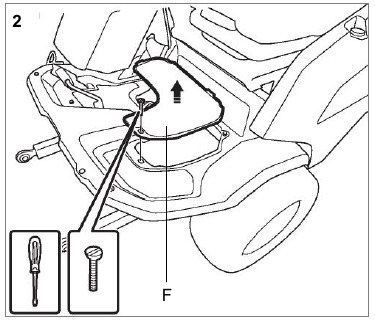

2. Open het kijkvenster op de basis (2:F) en kijk of de hefarmen (3:G) in de houdzakken op het aanbouwdeel grijpen. Zorg er bovendien voor dat de aandrijfas (4:J) in de juiste positie staat.

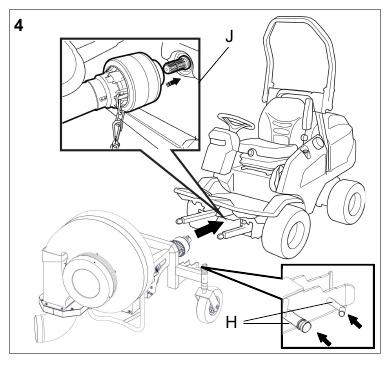

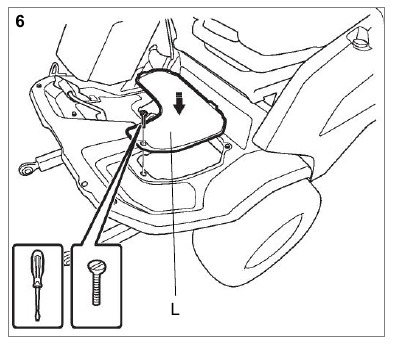

3. Wanneer de bevestigingsgaten zijn uitgelijnd, worden een grote en een kleine borgbout ingebracht en vastgezet met behulp van een splitpen (4:H).

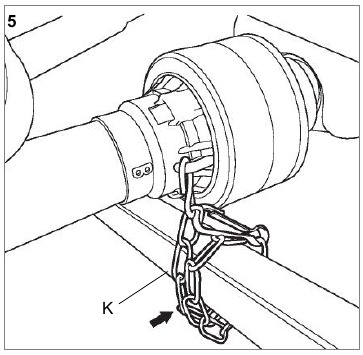

4. Duw de aandrijfas op de spiebaan op het voertuig en zet de ketting op de voertuigmachine (5:K) vast om te voorkomen dat de aandrijfasbescherming met de as meedraait.

5. Til het aanbouwdeel op en verplaats de steun naar de bovenste eindpositie, zodat deze niet in botsing komt met de draaibare luchtkap.

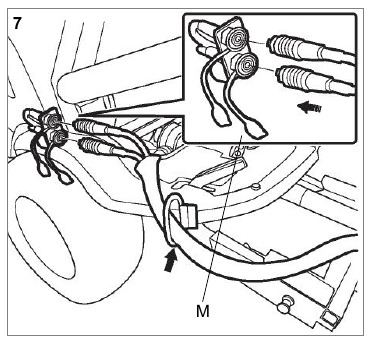

Hydraulische slangen aansluiten

• Voordat u de hydraulische slangen aansluit, moet u ervoor zorgen dat het hydraulische systeem van het voertuig niet onder druk staat.
• Voordat u ze aansluit, moet u ervoor zorgen dat alle aansluitingen schoon zijn. Verontreinigingen in de hydraulische olie veroorzaken ernstige schade aan het hydraulische systeem.
• Stop de motor.
• Beweeg de hydraulische bedieningselementen heen en weer om eventuele overtollige druk te verminderen.

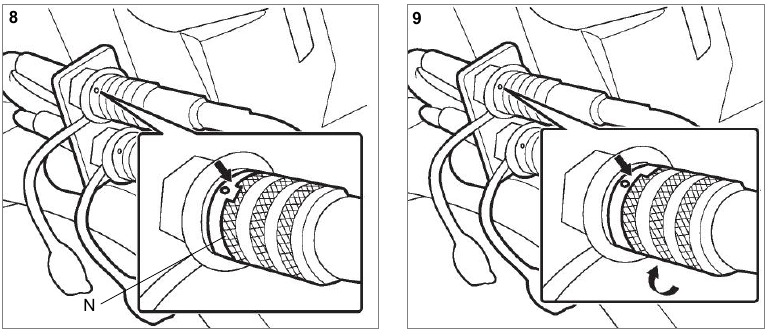

• Verwijder de beschermkappen (7:M) van de koppelingen en sluit de koppelingen aan op de voertuigmachine (7–9).


Loskoppelen

• Raadpleeg voor meer informatie de bedieningshandleiding van het voertuig.
• Bij het loskoppelen bestaat er een risico op letsel, bijv. door beknelling. Er moet bijzondere voorzichtigheid worden betracht.
• De procedure voor het loskoppelen van het aanbouwdeel is als volgt:

1. Til het aanbouwdeel op en verplaats de steunen naar de onderste eindpositie.
2. Maak de ketting los van de asbescherming op de voertuigmachine en koppel de as los.
3. Laat het aanbouwdeel zakken en stop de motor.
4. Laat eventuele overtollige druk in het hydraulische systeem ontsnappen door alle hydraulische bedieningselementen heen en weer te bewegen.
5. Koppel de hydraulische slangen los en plaats de beschermkappen op de koppelingen.
6. Verwijder de borgbouten en rijd langzaam achteruit.

Bediening

Algemeen

• Start de bladblazer nooit plotseling. Houd bij het starten van de bladblazer het motortoerental laag en verhoog vervolgens geleidelijk de snelheid.

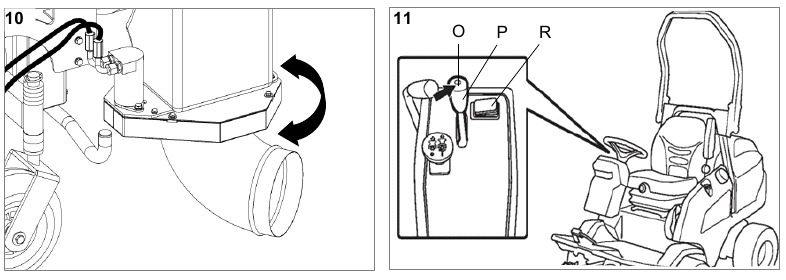

• De draaibare luchtkap kan hydraulisch 360 graden worden gedraaid (afbeelding 10). De luchtkap wordt bediend door de ventielhendel (11:P) op het voertuig. Om ervoor te zorgen dat de hydraulische hulpaandrijving wordt geactiveerd en niet de hefarmen, moet de bovenste knop (11:O) op de ventielhendel worden ingedrukt en vastgehouden tijdens het bedienen van de ventielhendel.

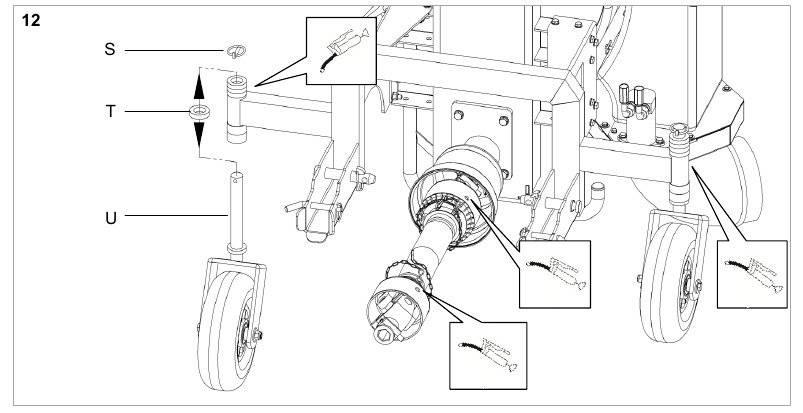

De werkhoogte aanpassen

• De afstand tussen de afvoerluchtkap en de grond kan worden aangepast van 5 cm tot 13 cm. De afstand wordt aangepast door afstandsbussen (12:T) toe te voegen en te verwijderen bij de wielvorken (12:U) in stappen van 10 mm of 20 mm. Om de werkhoogte aan te passen, gaat u als volgt te werk:


1. Til het aanbouwdeel op.
2. Verwijder de intrekbare pen (12:S).
3. Trek de wielvork (12:U) naar beneden en naar buiten.
4. Voeg afstandsbussen toe aan of verwijder afstandsbussen van de wielvorkas.
5. Plaats de wielvork terug en zet deze vast met de intrekbare pen.

• Een onvoldoende afstand tussen de luchtkap en de grond verhoogt het risico op botsingen. De werkhoogte moet worden aangepast aan de plaatselijke omstandigheden.

Rijsnelheid

• De rijsnelheid is afhankelijk van de hoeveelheid en de aard van de bladeren. Rijd indien mogelijk met het maximale motortoerental. Hoe hoger het motortoerental, hoe groter het luchtstroomvolume en het bijbehorende gedekte gebied.

Onderhoud

Algemeen

• Het aanbouwdeel moet regelmatig worden onderhouden.
• Het niet naleven van deze vereiste kan leiden tot letsel of schade aan de machine. Controleer vóór elk gebruik alle onderdelen die relevant zijn voor de veiligheid.
• De veiligheidsinstructies in 1.3.5 moeten worden opgevolgd.
• Reparatie-, onderhouds- en reinigingswerkzaamheden, evenals het verhelpen van storingen, mogen uitsluitend worden uitgevoerd met de aandrijving uitgeschakeld en de motor gestopt. Verwijder de contactsleutel of de bougieconnector. Na het uitvoeren van de werkzaamheden moet alle veiligheidsuitrusting opnieuw worden geïnstalleerd.
• Controleer alle schroef- en boutverbindingen na de eerste 5 bedrijfsuren.

Dagelijks onderhoud

• Controleer de veiligheidsuitrusting en bewegende delen op slijtage en vervang ze indien nodig.
• Controleer of de bewegende delen vrij kunnen bewegen en smeer ze op de smeerpunten, zoals weergegeven in afbeelding 12. Verwijder overtollig vet.
• Voer vóór elk gebruik een testrun uit.
• Controleer de hydraulische aansluiting en leidingen op lekkage.
• Smeer de aandrijfas zoals gespecificeerd door de fabrikant.

Onderhoud na 50 bedrijfsuren of lange stilstand

• Controleer de V-riem en zorg ervoor dat de spanveer de V-riem nog voldoende spant.
• De bewegende delen moeten regelmatig worden gesmeerd of geolied, en aan het begin en einde van elk seizoen.
• Controleer hydraulische fittingen en slangen op lekkage en schade, en vervang ze indien nodig. Raadpleeg de wettelijke vereisten voor de maximale gebruiksduur.

Technische gegevens

• Technische wijzigingen voorbehouden.

Veiligheidsinstructies

De veiligheidsinstructies in deze handleiding kunnen niet alle mogelijke situaties omvatten. Het is vanzelfsprekend dat het gezonde verstand en de zorg van de persoon die de machine gebruikt en onderhoudt net zo belangrijk zijn als de veiligheidsvoorzieningen die in de machine zelf zijn ingebouwd.
Om het risico op ongevallen te minimaliseren, moet u ervoor zorgen dat de volgende secties worden gelezen en begrepen.

Algemeen

• Dit symbool geeft een WAARSCHUWING aan. Het niet opvolgen van de instructies kan leiden tot ernstig letsel en/of schade.
• Voordat u de machine start, moet deze bedieningshandleiding, samen met de veiligheidsinstructies voor het voertuig, grondig worden gelezen.

Correct gebruik

• De bladblazer is bedoeld voor gebruik met een Husqvarna P 520D of P 525D apparaat.
• De machine is ontworpen voor het verwijderen van bladeren. Hij kan worden gebruikt voor standaardtoepassingen en land- en bosbouwwerkzaamheden, bijvoorbeeld gazononderhoud en terreinonderhoud.
• Elk alternatief of aanvullend gebruik wordt als oneigenlijk beschouwd. De fabrikant aanvaardt geen aansprakelijkheid voor eventuele schade die hieruit voortvloeit. De gebruiker is als enige verantwoordelijk voor het risico dat eraan verbonden is.
• Correct gebruik omvat ook het naleven van de bedienings-, service- en onderhoudsvoorwaarden die door de fabrikant zijn vastgelegd.
• Het hulpstuk mag alleen worden gebruikt, onderhouden of gerepareerd door personeel dat ermee vertrouwd is en op de hoogte is van de bijbehorende gevaren.
• De toepasselijke voorschriften ter voorkoming van ongevallen, samen met alle andere algemeen erkende gezondheids- en veiligheidsregels, moeten worden nageleefd.
• Ongeoorloofde wijzigingen aan de machine maken alle aansprakelijkheid van de fabrikant voor de daaruit voortvloeiende schade ongeldig.

Algemene veiligheids- en ongevallenpreventievoorschriften

Basisregels

• Neem de veiligheidsinstructies in de bedieningshandleiding van het voertuig in acht.
• Naast de informatie in deze bedieningshandleiding, moeten de algemeen geldende veiligheids- en ongevallenpreventievoorschriften in acht worden genomen.
• Alleen opgeleid personeel mag deze machine bedienen.
• Het reiken in de ventilatorbehuizing kan leiden tot ernstig letsel. De bediener moet ervoor zorgen dat geen personen of dieren toegang kunnen krijgen tot onderdelen binnen deze behuizing.
• Bij gebruik van het hulpstuk op de openbare weg moeten de nationale verkeersregels in acht worden genomen, bijvoorbeeld achterreflectoren, verlichting.
• De gebruiker moet nauwsluitende kleding dragen. Vermijd losse kleding en draag stevige schoenen of veiligheidsschoenen.
• Werk alleen als de zichtbaarheid en de lichtomstandigheden goed zijn.
• Schakel in gebieden met beperkt zicht de bladblazer uit en zorg ervoor dat er zich niemand in het gevarengebied bevindt.
• De aangebrachte waarschuwings- en informatieborden bevatten belangrijke instructies om een veilige bediening te garanderen. Het is belangrijk om deze instructies op te volgen voor uw eigen veiligheid.
• Voor transport op motorvoertuigen of aanhangwagens, en buiten het gebied waar wordt gewerkt, moet het hulpstuk worden uitgeschakeld.
• Wees voorzichtig in de buurt van roterende en oscillerende werktuigen - houd een veilige afstand aan.
• Wees voorzichtig met slepende machineonderdelen. Wacht voordat u hieraan gaat werken tot ze volledig tot stilstand zijn gekomen.
• Er zijn beknellings- en afschuifpunten op aangedreven onderdelen.
• Aangekoppelde of getrokken uitrusting en ladingen kunnen de bediening, besturing, remmen en stabiliteit beïnvloeden. Werk met een snelheid die is aangepast aan de relevante omstandigheden.
• Ongeoorloofde wijzigingen brengen de bedrijfsveiligheid van de machine in gevaar en zijn verboden.
• Controleer vóór elk gebruik of de machine veilig te bedienen is.
• Verwijder of wijzig nooit veiligheidsuitrusting.
• Beweeg nooit onder een onbeveiligde unit voor reparaties of inspectie.

Werk- en gevarengebied

• De gebruiker is verantwoordelijk voor derden in het werkgebied.
• Het is verboden om in het gevarengebied rond de machine te staan. Zorg ervoor dat alle personen het gevarengebied hebben verlaten.Gevarengebied: radius van 25 m
• Tijdens het werken moet de bediener ervoor zorgen dat er geen mensen of dieren binnen 25 m van de uitlaatopening komen. De bladblazer moet tijdig worden uitgeschakeld als er mensen of dieren deze gevarenzone betreden.
• Controleer voordat u het hulpstuk inschakelt en start de directe omgeving. Besteed bijzondere aandacht aan kinderen en dieren. Zorg voor voldoende zicht.
• Verwijder voordat u begint met werken alle vreemde voorwerpen uit het te bewerken gebied. Kijk tijdens het werk uit naar eventuele verdere vreemde voorwerpen en verwijder deze tijdig.
• Bij het werken in afgesloten ruimtes moet de veiligheidsafstand tot de rand worden aangehouden om schade aan de machine en het gereedschap te voorkomen.
• Bij het werken in de directe nabijheid van openbare wegen en paden moet de luchtstroom in de tegenovergestelde richting van deze gebieden worden gericht om het risico te minimaliseren dat andere mensen gewond raken door voorwerpen in de luchtstroom.
• Werk nooit met de bladblazer tegen de wind in. Anders kunnen voorwerpen op een ongecontroleerde manier worden weggeslingerd en mensen, dieren of de bediener raken.
• Plaats bij het werken op of direct naast openbare wegen en ruimtes informatie- en waarschuwingsborden om de aandacht van derden te vestigen op de werkzaamheden die worden uitgevoerd.
• Vanwege het risico op letsel door gekatapulteerde voorwerpen is een veiligheidsbril verplicht. Goedgekeurde veiligheidsbrillen in dit geval zijn brillen die voldoen aan de ANSI Z87.1-norm voor de VS en/of EN 166 voor EU-landen.
• Vanwege het verhoogde geluidsniveau moet tijdens het gebruik gehoorbescherming worden gedragen.

Voordat u begint met werken

• Maak uzelf vertrouwd met alle apparatuur en bedieningselementen en hun functie, en zorg ervoor dat alle veiligheidsuitrusting correct is gemonteerd en in de juiste positie staat voordat u begint met werken. Als het werk eenmaal is begonnen, is het te laat.
• Controleer vóór elk gebruik of de machine veilig te bedienen is.
• Controleer vóór elk gebruik of de aandrijfas stevig is gemonteerd op de aandrijftrommel op het voertuig en op de bladblazer.
• Controleer de hydraulische aansluitingen en slangen op lekkage en vervang ze indien nodig.
• Gebruik de machine nooit met defecte of ontbrekende veiligheidsuitrusting.

Tijdens de bediening

• Als er tijdens het gebruik van de bladblazer ongebruikelijke geluiden of trillingen optreden, stop dan onmiddellijk de motor en raadpleeg een specialist. Er moeten controles worden uitgevoerd op de ventilatorpropeller, anders kunnen er ernstige ongevallen gebeuren.
• Als personen of voertuigen het gevarengebied (25 m radius) naderen, moet het hulpstuk onmiddellijk worden uitgeschakeld.
• Verlaat nooit de bedieningsconsole terwijl u rijdt.
• Verlaat de bedieningsconsole pas als het gereedschap op het hulpstuk tot stilstand is gekomen.
• Breng tijdens de bediening geen aanpassingen aan het hulpstuk aan, omdat dit een risico op ongevallen met zich meebrengt.
• Het vervoeren van personen of voorwerpen is verboden.
• Als het hulpstuk bijvoorbeeld een vreemd voorwerp heeft vastgehouden en geblokkeerd is, schakel dan de hulpstroomunit uit, stop de motor en verwijder de contactsleutel. Het hulpstuk kan dan met een geschikt gereedschap worden ontdaan van vreemde voorwerpen. Het werk moet met de nodige zorg en aandacht worden uitgevoerd, omdat de onderdelen met elkaar kunnen zijn vergrendeld en abrupt kunnen wegglijden.
• Schakel in geval van schade het hulpstuk uit en laat de schade repareren.

Onderhoud, reiniging en reparatiewerkzaamheden

• Alleen de werkzaamheden die in deze bedieningshandleiding worden beschreven, mogen worden uitgevoerd om de onkruidborstel te onderhouden en te verzorgen.
• Voer alleen onderhouds-, reinigings- en reparatiewerkzaamheden uit als de hulpstroom is uitgeschakeld en de motor is gestopt.
• Als beschermende uitrusting en werkgereedschap aan slijtage onderhevig zijn, controleer ze dan regelmatig en vervang ze indien nodig.
• Gebruik alleen originele reserveonderdelen van de fabrikant, omdat deze voldoen aan de technische eisen en dus het risico op ongevallen minimaliseren. Als er geen originele reserveonderdelen worden gebruikt, vervalt de garantie.
• Voer reinigingswerkzaamheden uit met een hogedrukreiniger en zorg ervoor dat de waterstraal niet rechtstreeks op lagers, roterende onderdelen, smeernippels, asafdichtringen, wielnaven, enz. is gericht. Na elke reiniging met de hogedrukreiniger moeten de smeerpunten opnieuw worden ingevet. Het niet naleven van deze vereiste maakt alle garantieaanspraken ongeldig.
• Controleer de bewegende delen op vrije beweging en vet ze indien nodig opnieuw in.
• Na onderhouds- en reinigingswerkzaamheden moet u altijd de veiligheidsuitrusting opnieuw installeren en in de veiligheidspositie zetten.
• Houd de machine schoon om het risico op brand te verminderen.
• Controleer regelmatig of moeren en bouten goed vastzitten en draai ze indien nodig vast.
• Gebruik voor onderhouds-, reinigings- en reparatiewerkzaamheden aan een verhoogde unit altijd geschikte steunen om de veiligheid te waarborgen.
• Zorg er voor reparatiewerkzaamheden voor dat het hydraulische systeem drukvrij is, omdat vloeistof onder druk de huid kan binnendringen en ernstig letsel kan veroorzaken. Als dit soort letsel optreedt, zoek dan onmiddellijk medische hulp, omdat er een risico op infectie bestaat.
• Reparaties mogen alleen worden uitgevoerd door gespecialiseerd personeel.
• Inspecteer hydraulische slangen met regelmatige tussenpozen op schade en veroudering en vervang ze indien nodig. Vervang alle slangen na maximaal 6 jaar gebruik. De fabricagedatum staat op de slang.

Gebruikte pictogrammen

De volgende pictogrammen bevinden zich op de unit om de bediener te informeren dat zorg en aandacht vereist is bij het gebruik en onderhoud van de unit.
Uitleg van gebruikte pictogrammen:

	Lees en neem de bedieningshandleiding en de veiligheidsinstructies in acht voordat u begint.
	Open of verwijder nooit veiligheidsuitrusting als de motor draait.
	Neem de instructies in de technische handleiding in acht. Smeerpunt
	Raak geen machineonderdelen aan voordat ze volledig tot stilstand zijn gekomen.
	Gevaar door uitgeworpen onderdelen wanneer de motor draait - houd een veilige afstand aan
	Draag gehoorbescherming!
	Draag een veiligheidsbril.
