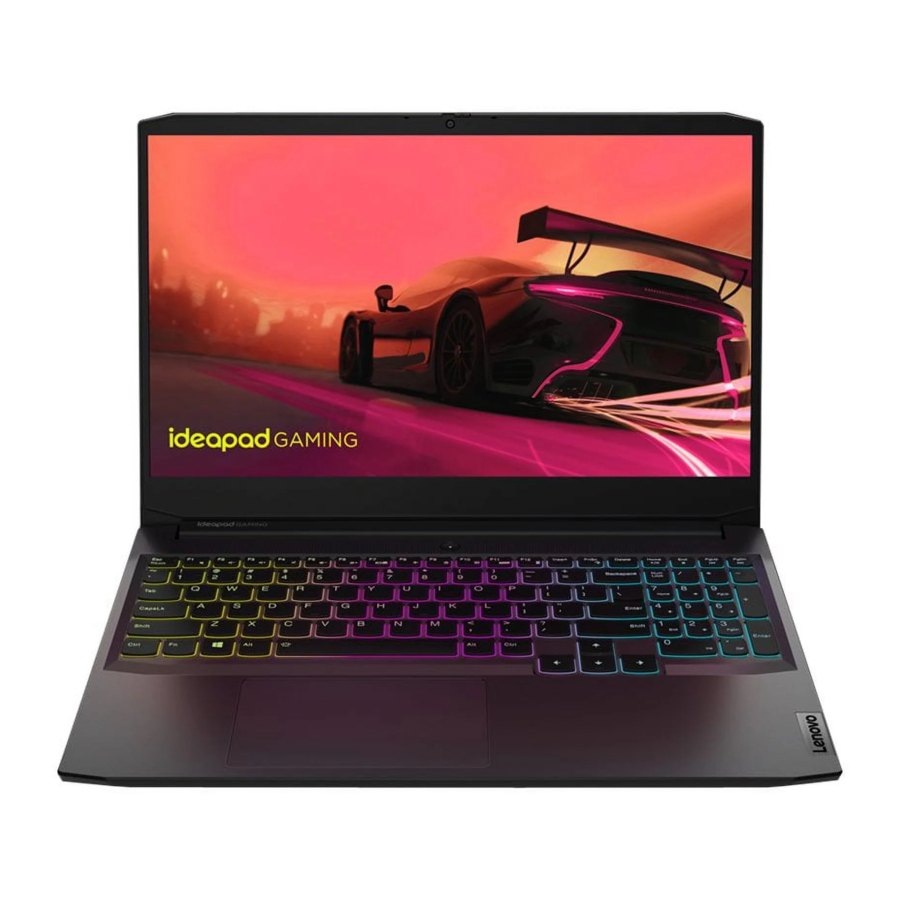

Lenovo IdeaPad Gaming 3i / 3 Handleiding

Algemene controle

Dit hoofdstuk bevat de volgende onderwerpen:
Voordat u naar de checkout-instructies gaat, dient u ervoor te zorgen dat u de volgende belangrijke opmerkingen hebt gelezen.

  • Het wordt aanbevolen dat alleen gecertificeerd opgeleid personeel service aan de computer uitvoert. Klanten die ervoor kiezen hun eigen machines te repareren, dienen alle instructies zorgvuldig te volgen.
  • Lees voordat u een FRU vervangt de volledige pagina over het verwijderen en vervangen van FRU's.
  • Wees uiterst voorzichtig bij schrijfbewerkingen zoals kopiëren, opslaan of formatteren. Stations in de computer die u onderhoudt, kunnen zijn gewijzigd. Als u een onjuist station selecteert, kunnen gegevens of programma's worden overschreven.
  • Vervang een FRU alleen door een andere FRU van het juiste model. Wanneer u een FRU vervangt, dient u ervoor te zorgen dat het model van de machine en het FRU-onderdeelnummer correct zijn door de FRU-onderdelenlijst te raadplegen.
  • Een FRU mag niet worden vervangen vanwege een enkele, niet-reproduceerbare storing. Enkele storingen kunnen optreden om verschillende redenen die niets te maken hebben met een hardwaredefect, zoals kosmische straling, elektrostatische ontlading of softwarefouten. Overweeg een FRU alleen te vervangen als een probleem zich herhaalt. Als u vermoedt dat een FRU defect is, wist u het foutenlogboek en voert u de test opnieuw uit. Als de fout zich niet herhaalt, dient u de FRU niet te vervangen.
  • Wees voorzichtig om geen niet-defecte FRU te vervangen.

Wat u eerst moet doen

Wanneer u een FRU retourneert, moet u de volgende informatie vermelden op het formulier voor het uitwisselen van onderdelen of het formulier voor het retourneren van onderdelen dat u eraan bevestigt:

  1. Naam en telefoonnummer van de servicetechnicus
  2. Datum van de service
  3. Datum waarop de machine defect raakte
  4. Aankoopdatum
  5. Storingssymptomen, foutcodes die op het display verschijnen en piepgeluiden
  6. Procedure-index en paginanummer waarin de defecte FRU is gedetecteerd
  7. Naam en onderdeelnummer van de defecte FRU
  8. Machinetype, modelnummer en serienummer
  9. Naam en adres van de klant

Opmerking: Tijdens de garantieperiode kan de klant verantwoordelijk zijn voor reparatiekosten als de schade aan de computer is veroorzaakt door verkeerd gebruik, een ongeluk, aanpassing, een ongeschikte fysieke of gebruiksomgeving of onjuist onderhoud door de klant. Hieronder volgt een lijst met enkele veelvoorkomende items die niet onder de garantie vallen en enkele symptomen die erop kunnen wijzen dat het systeem is blootgesteld aan stress buiten normaal gebruik.
Voordat u problemen met de computer controleert, moet u bepalen of de schade onder de garantie valt door de volgende lijst te raadplegen:

Het volgende valt niet onder de garantie:

  • LCD-paneel gebarsten door het uitoefenen van overmatige kracht of door vallen
  • Bekraste (cosmetische) onderdelen
  • Vervorming, beschadiging of verkleuring van de cosmetische onderdelen
  • Plastic onderdelen, vergrendelingen, pinnen of connectoren die zijn gebarsten of gebroken door overmatige kracht
  • Schade veroorzaakt door vloeistof die in het systeem is gemorst
  • Schade veroorzaakt door het onjuist plaatsen van een personal computer card (PC card) of de installatie van een incompatibele kaart
  • Onjuist plaatsen van een schijf of gebruik van een extern optisch station
  • Zekeringen die zijn doorgebrand door het aansluiten van een niet-ondersteund apparaat
  • Vergeten computerwachtwoord (waardoor de computer onbruikbaar wordt)
  • Plakkerige toetsen veroorzaakt door het morsen van vloeistof op het toetsenbord
  • Gebruik van een onjuiste AC-stroomadapter op laptop-producten

De volgende symptomen kunnen wijzen op schade veroorzaakt door activiteiten die niet onder de garantie vallen:

  • Ontbrekende onderdelen kunnen een symptoom zijn van onjuiste service of aanpassing.
  • Controleer op duidelijke schade aan een harde schijf. Als de spil van een harde schijf lawaai begint te maken, kan de harde schijf zijn gevallen of blootgesteld aan overmatige kracht.

CRU-lijst

Tabel 1. Modellen: Alle

CRU Type
AC-stroomadapter zelfbediening
Stroomkabel zelfbediening

FRU's (CRU's) identificeren

FRU's en CRU's lokaliseren

De explosietekeningen helpen Lenovo-servicetechnici bij het identificeren van FRU's of CRU's die ze mogelijk moeten vervangen bij het onderhouden van de computer van een klant.

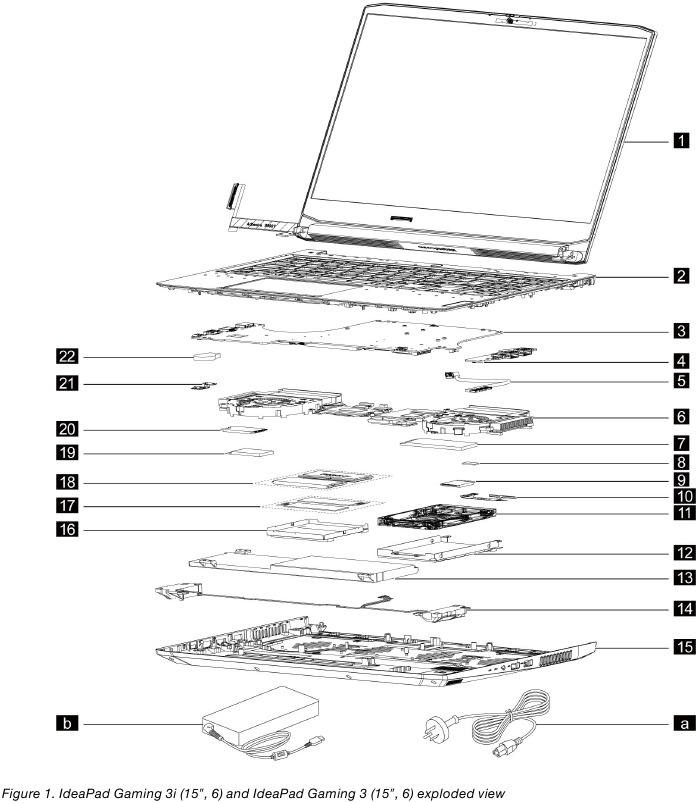

Explosietekening - Deel 1
Tabel 2. FRU- (CRU-) categorieën

Nr. FRU- (CRU-) categorie
1 LCD-eenheid
Opmerking: De LCD-eenheid als geheel is geen FRU. Het bevat FRU's als componenten.
2 Bovenkant
3 Systeembord
4 I/O-kaart
5 I/O-kaartkabel
6 Thermische module
7 Solid-state drive (SSD) (voor 2280) *
8 WLAN mylar
9 Wi-Fi-kaart
10 HDD-kabel *
11 HDD *
12 HDD-beugel *
13 Batterijpakket
14 Luidsprekers
15 Onderkant
16 Geheugenafscherming
17 Thermische geheugenpad
18 Geheugen
19 Thermische SSD-pad
20 Solid-state drive (SSD)
21 DC-in-beugel
22 RTC-batterij
a Stroomkabel
b AC-stroomadapter
c Schroevenset

* voor geselecteerde modellen

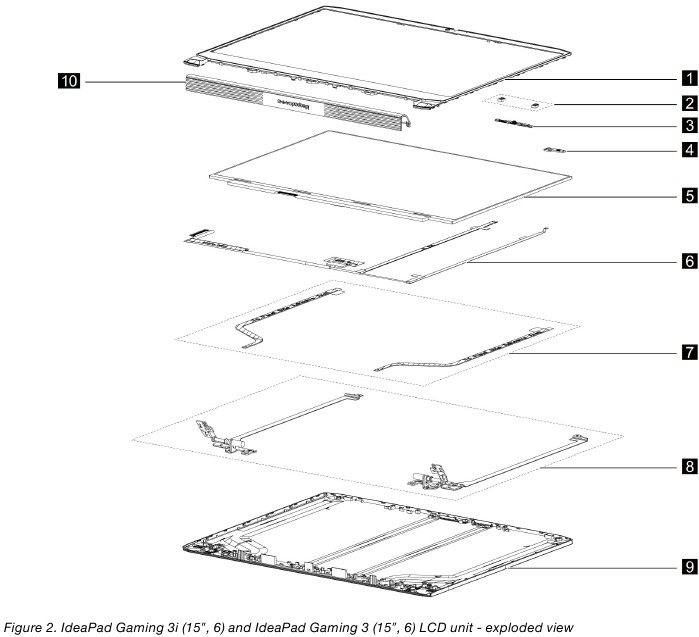

Explosietekening - Deel 1 - LCD-eenheid
Tabel 3. FRU-categorieën voor de LCD-eenheid

Nr. FRU- (CRU-) categorie
1 LCD-rand
2 Microfoonrubbers
3 Camera
4 Sensorkaart
5 LCD-paneel
6 EDP-kabel
7 Verwijderbare tape
8 Scharnieren
9 LCD-afdekking
10 Scharnierafdekking

Een FRU of CRU verwijderen

Servicegereedschap

De volgende tabel bevat een lijst met gereedschappen voor het onderhoud van Lenovo-computers. Gereedschappen met een kruisje zijn nodig voor het onderhoud van de productmodellen zoals beschreven in deze publicatie. Houd ze gereed voordat u het product gaat onderhouden.
Tabel 4. Servicegereedschap

Servicegereedschap en verbruiksartikel Toepasbaarheid model
Schroevendraaier (kruiskop) (PH1/PH01) X
Schroevendraaier (Torx-kop) (T5)
Schroevendraaier (Torx-kop) (T30)
Wrik-gereedschap 1 X
Pincet (geleidend) X
Pincet (geïsoleerd)
Zuignap
Zeskantcontactdoos
Siliconen vet
Acetaat tape X
Polyamide tape
Mylar-tape
Elektrische tape
Dubbelzijdige tape
Geleidende tape
Gum
Heteluchtpistool
Bruine borstel

Opmerkingen:

  • T30-schroevendraaiers worden gebruikt voor het onderhoud van de nieuwe Intel Xeon CPU's.
  • Zeskantcontactdozen worden gebruikt om antenneconnectoren te verwijderen.
  • Siliconenvet wordt aangebracht op de oppervlakken van de CPU en het koellichaam om luchtspleten te elimineren.

Algemene richtlijnen

Neem bij het verwijderen of vervangen van een FRU de volgende algemene richtlijnen in acht:

  1. Het wordt aanbevolen dat alleen gecertificeerd, opgeleid personeel onderhoud aan de computer uitvoert. Klanten die ervoor kiezen hun eigen machines te repareren, dienen alle instructies zorgvuldig op te volgen.
  2. Begin met het verwijderen van FRU's die moeten worden verwijderd voordat de defecte FRU wordt vervangen. Dergelijke FRU's worden vermeld aan het begin van elke procedure voor het vervangen van een FRU. Verwijder ze in de volgorde waarin ze worden vermeld.
  3. Volg de juiste volgorde in de stappen voor het verwijderen van een FRU, zoals weergegeven in de illustraties door de nummers in vierkante callouts.
  4. Wanneer u een FRU verwijdert, beweegt u deze in de richting die wordt aangegeven door de pijl in de illustratie.
  5. Om een nieuwe FRU te installeren, voert u de verwijderingsprocedure in omgekeerde volgorde uit en volgt u alle aantekeningen die betrekking hebben op de vervanging.
  6. Bewaar en hergebruik bij het vervangen van een FRU alle schroeven zorgvuldig.
  7. Wanneer u de basisklep vervangt, brengt u alle labels die bij de vervangende basisklep worden geleverd opnieuw aan. Als sommige originele labels niet zijn meegeleverd met de vervangende basisklep, trekt u ze van de originele basisklep en plakt u ze op de vervangende basisklep.

Gevaar
Voordat u een FRU of CRU verwijdert, schakelt u de computer uit en haalt u alle stroomkabels uit de stopcontacten.
voorzichtig Let op: Nadat u een FRU hebt vervangen, mag u de computer niet inschakelen voordat u er zeker van bent dat alle schroeven, veren en andere kleine onderdelen op hun plaats zitten en dat er geen losse onderdelen in de computer zitten. Controleer dit door de computer voorzichtig te schudden en te luisteren of er rammelende geluiden zijn. Metalen onderdelen of metaalschilfers kunnen elektrische kortsluiting veroorzaken.
voorzichtig Let op: De systeemkaart is gevoelig voor en kan worden beschadigd door ESD. Voordat u het aanraakt, moet u uzelf aarden door met één hand een aardpunt aan te raken of door een ESD-polsband te gebruiken (P/N 6405959).

Verwijderingsprocedure

De onderkant verwijderen

Zorg ervoor dat de computer is uitgeschakeld voordat u onderhoud aan de computer uitvoert.

  1. Plaats de computer ondersteboven op een vlakke ondergrond.

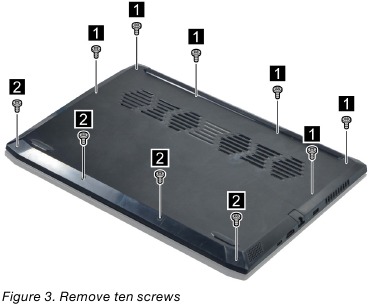

  2. Verwijder tien schroeven.
    Verwijderingsprocedure - Stap 1 - De onderkant verwijderen
    Specificaties schroef Aantal schroeven
    M2 x L11.5 6
    M2 x L4 4

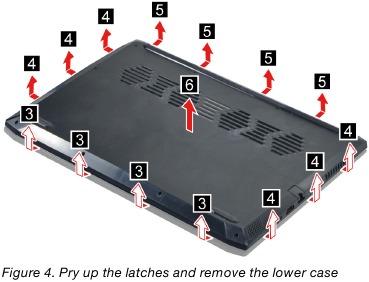

  3. Maak de vergrendelingen voorzichtig los en verwijder vervolgens de onderkant.
    Opmerking: de vergrendelingen zijn fragiel en u moet voorzichtig zijn bij het uit elkaar halen. Anders kunnen de vergrendelingen beschadigd raken.
    Verwijderingsprocedure - Stap 2

Ga naar https://support.lenovo.com/partslookup om het Lenovo-onderdeelnummer van het volgende vervangende onderdeel op te zoeken:
Onderkant

De batterij verwijderen

Zorg ervoor dat de volgende FRU (of CRU) is verwijderd.
Zie "De onderkant verwijderen"

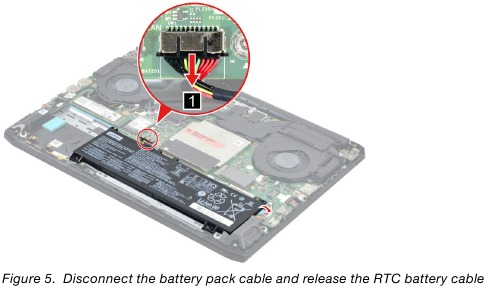

  1. Koppel de kabel van de batterij los van de systeemkaart en maak vervolgens de kabel van de RTC-batterij los van de kabelgeleider.
    voorzichtig Let op: Gebruik uw vingernagels om de connector los te trekken. Trek niet aan de kabel.
    Verwijderingsprocedure - Stap 3

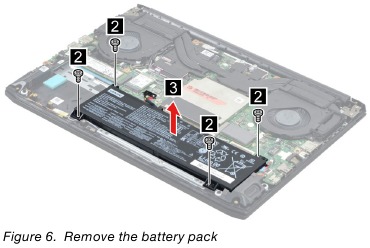

  2. Verwijder vier schroeven en verwijder vervolgens de batterij.
    Verwijderingsprocedure - Stap 4
    Specificaties schroef Aantal schroeven
    M2 x L5 4

Ga naar https://support.lenovo.com/partslookup om het Lenovo-onderdeelnummer van het volgende vervangende onderdeel op te zoeken:
Batterij

De RTC-batterij verwijderen

Zorg ervoor dat de volgende FRU's (of CRU's) zijn verwijderd.
Zie de volgende paragrafen:
"De onderkant verwijderen"
"De batterij verwijderen"

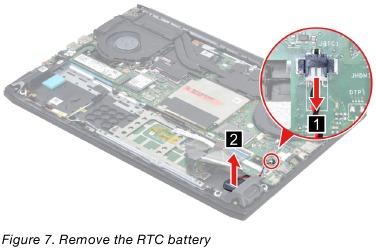

  1. Koppel de kabel van de RTC-batterij los van de systeemkaart en verwijder vervolgens de RTC-batterij.
    Verwijderingsprocedure - Stap 5

Ga naar https://support.lenovo.com/partslookup om het Lenovo-onderdeelnummer van het volgende vervangende onderdeel op te zoeken:
RTC-batterij

De Solid State Drive (SSD) verwijderen

Zorg ervoor dat de volgende FRU (of CRU) is verwijderd.
Zie "De onderkant verwijderen"

  1. Koppel de kabel van de batterij los van de systeemkaart.
    voorzichtig Let op: Gebruik uw vingernagels om de connector los te trekken. Trek niet aan de kabel.

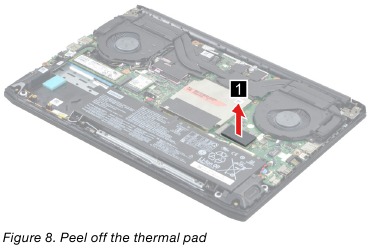

  2. Verwijder de thermische pad.
    Verwijderingsprocedure - Stap 6

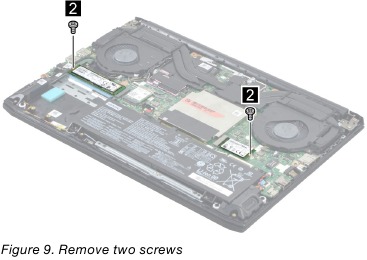

  3. Verwijder twee schroeven.
    Verwijderingsprocedure - Stap 7
    Specificaties schroef Aantal schroeven
    M2 x L3.5 2

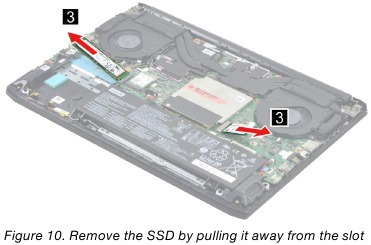

  4. Verwijder de SSD door deze uit de sleuf te trekken.
    Verwijderingsprocedure - Stap 8

Ga naar https://support.lenovo.com/partslookup om de Lenovo-onderdeelnummers van de volgende vervangende onderdelen op te zoeken:
Thermische SSD-pad
Solid State Drive (SSD)

De harde schijfmodule (HDD) verwijderen

(voor bepaalde modellen)
Zorg ervoor dat de volgende FRU (of CRU) is verwijderd.
Zie "De onderkant verwijderen"

  1. Koppel de kabel van de batterij los van de systeemkaart.
    voorzichtig Let op: Gebruik uw vingernagels om de connector los te trekken. Trek niet aan de kabel.
  2. Koppel de HDD-kabel los van de systeemkaart. Verwijder vier schroeven en verwijder vervolgens de HDD-module.

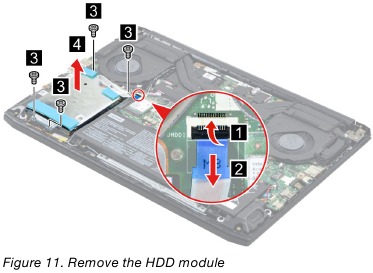

    Verwijderingsprocedure - Stap 9
    Specificaties schroef Aantal schroeven
    M2 x L3.5 4
  3. Verwijder de tape die aan de HDD-module is bevestigd en verwijder vervolgens de HDD-kabel.

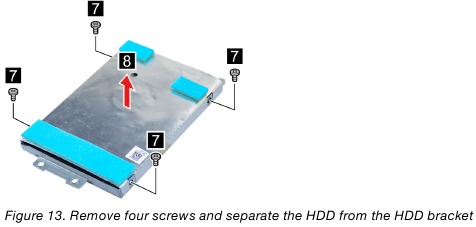

  4. Verwijder vier schroeven en scheid vervolgens de HDD van de HDD-beugel.
    Verwijderingsprocedure - Stap 10
    Specificaties schroef Aantal schroeven
    M3 x L3 4

Ga naar https://support.lenovo.com/partslookup om de Lenovo-onderdeelnummers van de volgende vervangende onderdelen op te zoeken:
HDD
HDD-kabel
HDD-beugel

De Wi-Fi-kaart verwijderen

Zorg ervoor dat de volgende FRU (of CRU) is verwijderd.
Zie "De onderkant verwijderen"

  1. Koppel de kabel van de batterij los van de systeemkaart.
    voorzichtig Let op: Gebruik uw vingernagels om de connector los te trekken. Trek niet aan de kabel.

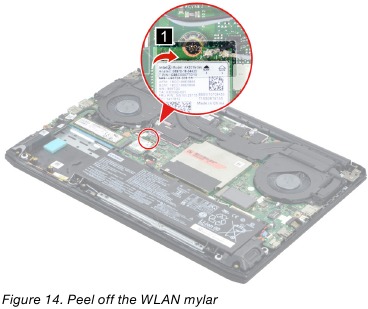

  2. Verwijder de WLAN-mylar.
    Verwijderingsprocedure - Stap 11
  3. Maak de connectors van de hoofd- en hulpantennekabel los. Verwijder één schroef en verwijder vervolgens de Wi-Fi-kaart door deze uit de sleuf te trekken.

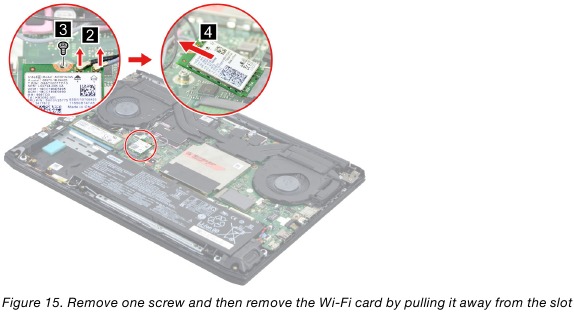

    Verwijderingsprocedure - Stap 12
    Specificaties schroef Aantal schroeven
    M2 x L3.5 1

Ga naar https://support.lenovo.com/partslookup om de Lenovo-onderdeelnummers van de volgende vervangende onderdelen op te zoeken:
WLAN-mylar
Wi-Fi-kaart

De thermische module verwijderen

Zorg ervoor dat de volgende FRU (of CRU) is verwijderd.
Zie "De onderkant verwijderen"

  1. Koppel de kabel van de batterij los van de systeemkaart.
    voorzichtig Let op: Gebruik uw vingernagels om de connector los te trekken. Trek niet aan de kabel.

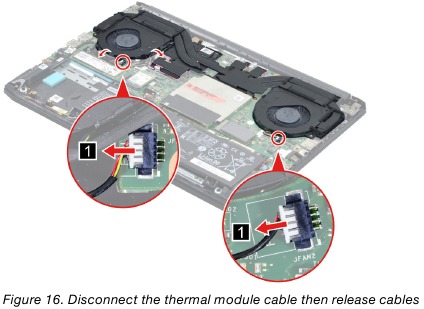

  2. Koppel de kabel van de thermische module los van de systeemkaart en maak vervolgens de antennekabel en de USB-kaartkabel los van de kabelgeleider.
    Verwijderingsprocedure - Stap 13

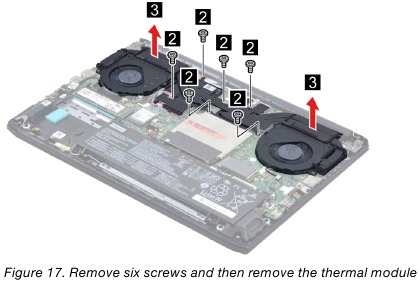

  3. Verwijder zes schroeven en verwijder vervolgens de thermische module.
    Verwijderingsprocedure - Stap 14
    Specificaties schroef Aantal schroeven
    M2 x L3.5 6

Ga naar https://support.lenovo.com/partslookup om het Lenovo-onderdeelnummer van het volgende vervangende onderdeel op te zoeken:
Thermische module

De geheugenmodule verwijderen

Zorg ervoor dat de volgende FRU (of CRU) is verwijderd.
Zie "De onderkant verwijderen"

  1. Koppel de kabel van de batterij los van de systeemkaart.
    voorzichtig Let op: Gebruik uw vingernagels om de connector los te trekken. Trek niet aan de kabel.
  2. Verwijder de geheugenafscherming.

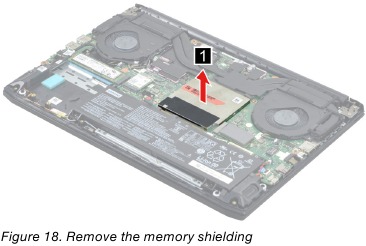

    Verwijderingsprocedure - Stap 15

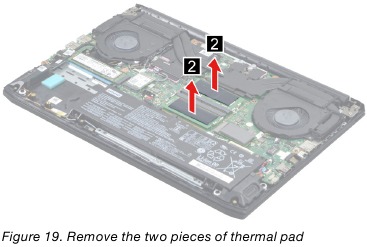

  3. Verwijder de twee stukken thermische pad.
    Verwijderingsprocedure - Stap 16

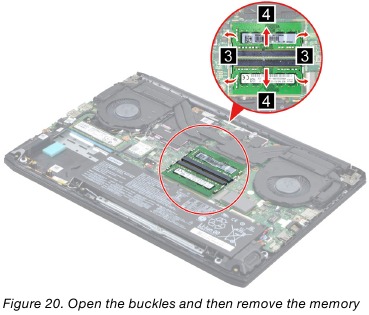

  4. Open de gespen en verwijder vervolgens het geheugen.
    Verwijderingsprocedure - Stap 17

Ga naar https://support.lenovo.com/partslookup om de Lenovo-onderdeelnummers van de volgende vervangende onderdelen op te zoeken:
Geheugenafscherming
Thermische geheugenpad
Geheugen

De luidsprekers verwijderen

Zorg ervoor dat de volgende FRU's (CRU's) zijn verwijderd.
Zie de volgende paragrafen:
"De onderkant verwijderen"
"De batterij verwijderen"

  1. Verwijder de tape. Verwijder twee schroeven en verwijder vervolgens de touchpad-beugel.

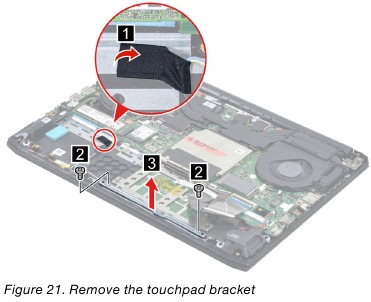

    Verwijderingsprocedure - Stap 18
    Specificaties schroef Aantal schroeven
    M2 x L3.5 2

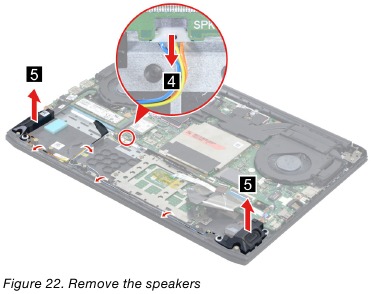

  2. Koppel de luidsprekerkabel los van de systeemkaart en maak de luidsprekerkabel los van de kabelgeleider. Verwijder de luidsprekers.
    Verwijderingsprocedure - Stap 19

Ga naar https://support.lenovo.com/partslookup om het Lenovo-onderdeelnummer van het volgende vervangende onderdeel op te zoeken:
Luidsprekers

De DC-in-beugel verwijderen

Zorg ervoor dat de volgende FRU's (CRU's) zijn verwijderd.
Zie de volgende paragrafen:
"De onderkant verwijderen"
"De thermische module verwijderen"

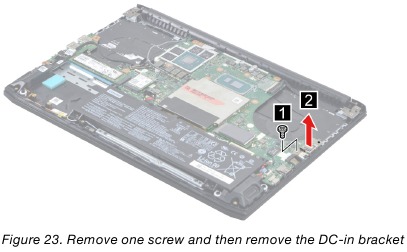

  1. Verwijder één schroef en verwijder vervolgens de DC-in-beugel.
    Verwijderingsprocedure - Stap 20
    Specificaties schroef Aantal schroeven
    M2 x L3.5 1

Ga naar https://support.lenovo.com/partslookup om het Lenovo-onderdeelnummer van het volgende vervangende onderdeel op te zoeken:
DC-in-beugel

De I/O-kaartkabel verwijderen

Zorg ervoor dat de volgende FRU (of CRU) is verwijderd.
Zie "De onderkant verwijderen"

  1. Koppel de kabel van de batterij los van de systeemkaart.
    voorzichtig Let op: Gebruik uw vingernagels om de connector los te trekken. Trek niet aan de kabel.

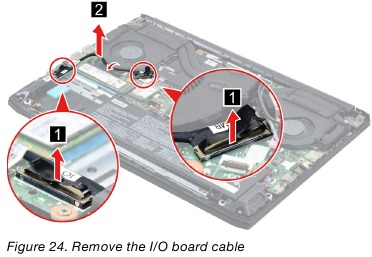

  2. Koppel de I/O-kaartkabel los van de systeemkaart en de I/O-kaart. Maak de I/O-kaartkabel los van de kabelgeleider en verwijder vervolgens de I/O-kaartkabel.
    Verwijderingsprocedure - Stap 21

Ga naar https://support.lenovo.com/partslookup om het Lenovo-onderdeelnummer van het volgende vervangende onderdeel op te zoeken:
I/O-kaartkabel

De I/O-kaart verwijderen

Zorg ervoor dat de volgende FRU (of CRU) is verwijderd.
Zie "De onderkant verwijderen"

  1. Koppel de kabel van de batterij los van het moederbord.
    voorzichtig Let op: Gebruik uw vingernagels om de connector los te trekken. Trek niet aan de kabel.

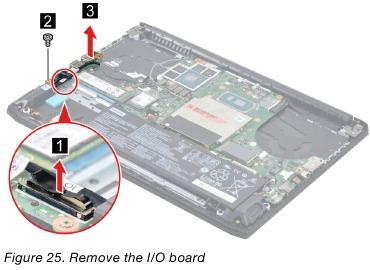

  2. Koppel de I/O-kaartkabel los van de I/O-kaart. Verwijder één schroef en verwijder vervolgens de I/O-kaart.
    Verwijderingsprocedure - Stap 22
    Schroefspecificaties Aantal schroeven
    M2 x L3.5 1

Ga naar https://support.lenovo.com/partslookup om het Lenovo-onderdeelnummer van het volgende vervangende onderdeel op te zoeken:
I/O-kaart

Het moederbord verwijderen

Zorg ervoor dat de volgende FRU's (of CRU's) zijn verwijderd.
Zie de volgende gedeelten:
"De onderkant verwijderen"
"De batterij verwijderen"
"De solid-state drive (SSD) verwijderen"
"De harde schijfmodule (HDD) verwijderen (voor geselecteerde modellen)"
"De Wi-Fi-kaart verwijderen"
"De thermische module verwijderen"
"De geheugenmodule verwijderen"
"De DC-in-beugel verwijderen"

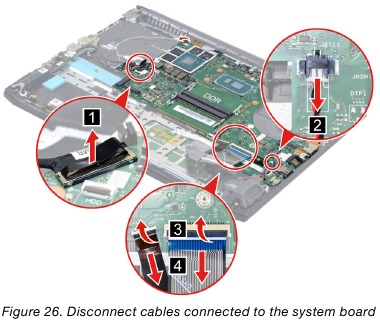

  1. Koppel de kabels los die op het moederbord zijn aangesloten en maak vervolgens de antennekabel los van de kabelgeleider.
    Verwijderingsprocedure - Stap 23

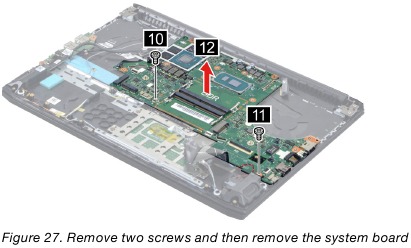

  2. Verwijder twee schroeven en verwijder vervolgens het moederbord.
    Verwijderingsprocedure - Stap 24
    Schroefspecificaties Aantal schroeven
    M2 x L3.5 1
    M2 x L6 1

Ga naar https://support.lenovo.com/partslookup om het Lenovo-onderdeelnummer van het volgende vervangende onderdeel op te zoeken:
Moederbord

Belangrijke productinformatie naar een vervangend moederbord schrijven
Bepaalde belangrijke productinformatie en instellingen worden opgeslagen in de ROM's van het moederbord van de pc. De informatie en instellingen zijn essentieel voor het gebruiken en onderhouden van een Lenovo-pc. Nadat u een moederbord voor een Lenovo-pc hebt vervangen, moet u een door Lenovo geleverde softwaretool gebruiken om belangrijke informatie te schrijven, waaronder het model van het machinetype (MTM), het serienummer (SN) en de productnaam, evenals instellingen zoals de toetsenbordtaal naar het vervangende moederbord.
Voor servicetechnici gaat u naar https://support.lenovo.com/us/en/solutions/ht102004 voor gedetailleerde instructies over het maken en gebruiken van een Golden Key U1-tool of een normale BIOS-tool.
Gebruikers volgen de volgende stappen:
voorzichtig Let op: Wees extra voorzichtig bij het invoeren van het MTM en SN en bij het selecteren van de productnaam en toetsenbordtaal. Controleer deze gegevens zorgvuldig voordat u de schrijfactie uitvoert. Eenmaal op het moederbord opgenomen, kunnen ze niet meer worden gewijzigd. Raadpleeg de Lenovo-service als u niet zeker bent van het MTM, SN en de productnaam van uw pc.

  1. Sluit de AC-voedingsadapter aan en zet de computer aan.
  2. Download het toolpakket en dubbelklik op het bestand WinMBDWizard.exe om de tool uit te voeren. Om de tool te downloaden, gaat u naar https://support.lenovo.com/solutions/HT516532
  3. Volg de instructies op het scherm om het MTM en SN in te voeren en selecteer de productnaam en toetsenbordtaal van de computer.
  4. Klik op Start Update (Update starten) om de productinformatie bij te werken.
  5. Klik op Yes (Ja) in het bevestigingsvenster om de update voort te zetten.
  6. Klik op Finish (Voltooien) om de tool te sluiten.
  7. Klik op Yes (Ja) in het bevestigingsvenster om de computer opnieuw op te starten en de configuratie op het moederbord toe te passen.
    Opmerking: Schakel de computer niet uit en koppel de computer niet los van de AC-voeding tijdens het hele proces.

Opmerking: Schakel de computer niet uit en koppel de computer niet los van de AC-voeding tijdens het hele proces.

De LCD-unit verwijderen

Zorg ervoor dat de volgende FRU's (CRU's) zijn verwijderd.
Zie de volgende gedeelten:
"De onderkant verwijderen"
"De thermische module verwijderen"

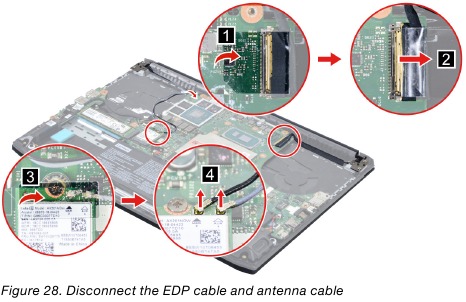

  1. Trek de tape los en koppel vervolgens de EDP-kabel los van het moederbord. Trek de WLAN-mylar los. Maak de connectors van de hoofd- en hulpantennekabels los.
    Verwijderingsprocedure - Stap 25

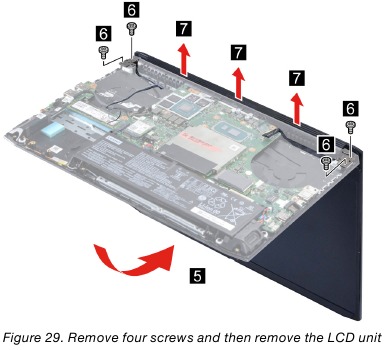

  2. Draai de LCD-unit in een hoek van meer dan 90 graden en plaats de computer zoals weergegeven op een vlakke ondergrond. Verwijder vier schroeven en verwijder vervolgens de LCD-unit.
    Verwijderingsprocedure - Stap 26
    Schroefspecificaties Aantal schroeven
    M2.5 x L5 4

De bovenkant verwijderen

Zorg ervoor dat de volgende FRU's (CRU's) zijn verwijderd.
Zie de volgende gedeelten:
"De onderkant verwijderen"
"De batterij verwijderen"
"De RTC-batterij verwijderen"
"De solid-state drive (SSD) verwijderen"
"De harde schijfmodule (HDD) verwijderen (voor geselecteerde modellen)"
"De Wi-Fi-kaart verwijderen"
"De thermische module verwijderen"
"De geheugenmodule verwijderen"
"De luidsprekers verwijderen"
"De DC-in-beugel verwijderen"
"De I/O-kaartkabel verwijderen"
"De I/O-kaart verwijderen"
"Het moederbord verwijderen"
"De LCD-unit verwijderen"

Ga naar https://support.lenovo.com/partslookup om het Lenovo-onderdeelnummer van het volgende vervangende onderdeel op te zoeken:
Bovenkant

De LCD-unit demonteren

De LCD-unit is als geheel geen FRU. In plaats daarvan bevat deze FRU's als onderdelen. Voordat u de LCD-unit demonteert, moet u ervoor zorgen dat deze is losgekoppeld van de bovenste behuizing.

Het scharnierdeksel verwijderen

Zorg ervoor dat de volgende unit is verwijderd.
Zie "De LCD-unit verwijderen"

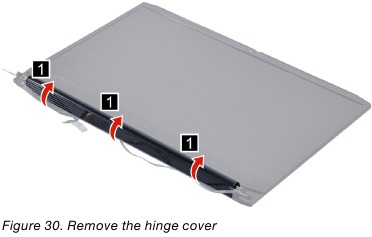

  1. Verwijder het scharnierdeksel.
    Verwijderingsprocedure - Stap 27

Ga naar https://support.lenovo.com/partslookup om het Lenovo-onderdeelnummer van het volgende vervangende onderdeel op te zoeken:
Scharnierdeksel

De LCD-bezel verwijderen

Zorg ervoor dat de volgende FRU's (CRU's) zijn verwijderd.
Zie de secties:
"De LCD-unit verwijderen"
"Het scharnierdeksel verwijderen"

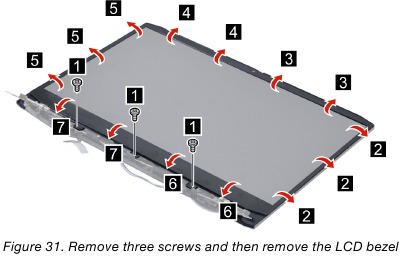

  1. Verwijder drie schroeven en verwijder vervolgens voorzichtig de LCD-bezel.
    Opmerking: De LCD-bezel is fragiel en moet voorzichtig worden gedemonteerd. Anders kan de LCD-bezel beschadigd raken.
    Verwijderingsprocedure - Stap 28
    Schroefspecificaties Aantal schroeven
    M2 x L3.5 3

Ga naar https://support.lenovo.com/partslookup om het Lenovo-onderdeelnummer van het volgende vervangende onderdeel op te zoeken:
LCD-bezel

Het LCD-paneel verwijderen

Zorg ervoor dat de volgende FRU's (CRU's) zijn verwijderd.
Zie de secties:
"De LCD-unit verwijderen"
"Het scharnierdeksel verwijderen"
"De LCD-bezel verwijderen"

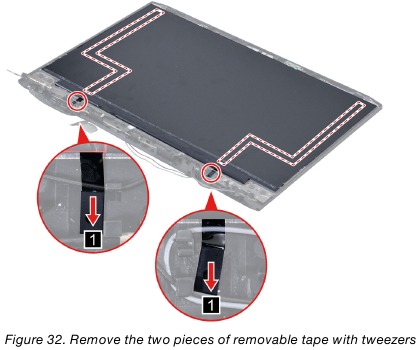

  1. Verwijder de twee stukken verwijderbare tape met een pincet.
    Verwijderingsprocedure - Stap 29

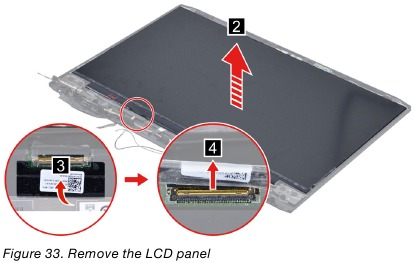

  2. Til het LCD-paneel iets op. Trek de tape los en koppel vervolgens de EDP-kabel los van het LCD-paneel. Verwijder het LCD-paneel.
    Verwijderingsprocedure - Stap 30

Ga naar https://support.lenovo.com/partslookup om de Lenovo-onderdeelnummers van de volgende vervangende onderdelen op te zoeken:
Verwijderbare tape
LCD-paneel

De scharnieren verwijderen

Zorg ervoor dat de volgende FRU's (CRU's) zijn verwijderd.
Zie de secties:
"De LCD-unit verwijderen"
"Het scharnierdeksel verwijderen"
"De LCD-bezel verwijderen"
"Het LCD-paneel verwijderen"

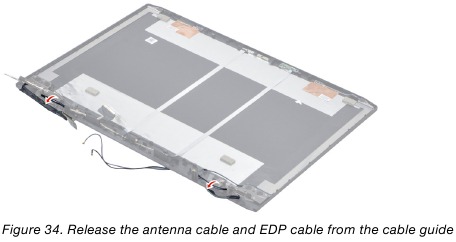

  1. Maak de antennekabel en de EDP-kabel los van de kabelgeleider.
    Verwijderingsprocedure - Stap 31

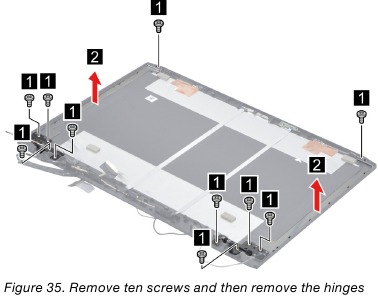

  2. Verwijder tien schroeven en verwijder vervolgens de scharnieren.
    Verwijderingsprocedure - Stap 32
    Schroefspecificaties Aantal schroeven
    M2 x L2.5 10

Ga naar https://support.lenovo.com/partslookup om de Lenovo-onderdeelnummers van de volgende vervangende onderdelen op te zoeken:
Verwijderbare tape
Scharnieren

De microfoonrubbers verwijderen

Zorg ervoor dat de volgende FRU's (CRU's) zijn verwijderd.
Zie de secties:
"De LCD-unit verwijderen"
"Het scharnierdeksel verwijderen"
"De LCD-bezel verwijderen"

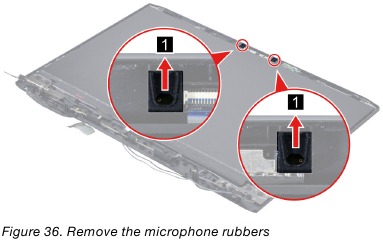

  1. Verwijder de microfoonrubbers.
    Verwijderingsprocedure - Stap 33

Ga naar https://support.lenovo.com/partslookup om het Lenovo-onderdeelnummer van het volgende vervangende onderdeel op te zoeken:
Microfoonrubbers

De EDP-kabel verwijderen

Zorg ervoor dat de volgende FRU's (CRU's) zijn verwijderd.
Zie de secties:
"De LCD-unit verwijderen"
"Het scharnierdeksel verwijderen"
"De LCD-bezel verwijderen"
"Het LCD-paneel verwijderen"
"De microfoonrubbers verwijderen"

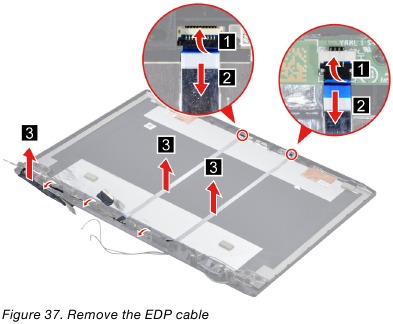

  1. Koppel de camerakabel en de sensorkaartkabel los van de camerakaart en de sensorkaart. Maak de EDP-kabel los van de kabelgeleider. Verwijder de EDP-kabel.
    Verwijderingsprocedure - Stap 34

Ga naar https://support.lenovo.com/partslookup om de Lenovo-onderdeelnummers van de volgende vervangende onderdelen op te zoeken:
EDP-kabel
Verwijderbare tape

De camera verwijderen

Zorg ervoor dat de volgende FRU's (CRU's) zijn verwijderd.
Zie de secties:
"De LCD-unit verwijderen"
"Het scharnierdeksel verwijderen"
"De LCD-bezel verwijderen"
"Het LCD-paneel verwijderen"
"De microfoonrubbers verwijderen"

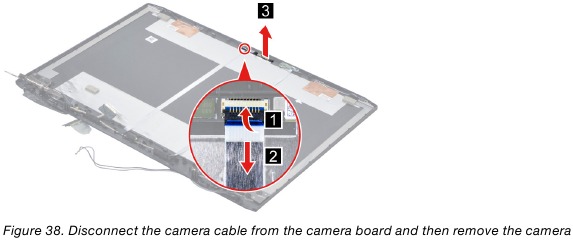

  1. Koppel de camerakabel los van de camerakaart en verwijder vervolgens de camera.
    Verwijderingsprocedure - Stap 35

Ga naar https://support.lenovo.com/partslookup om de Lenovo-onderdeelnummers van de volgende vervangende onderdelen op te zoeken:
Camera
Verwijderbare tape

De sensorkaart verwijderen

Zorg ervoor dat de volgende FRU's (CRU's) zijn verwijderd.
Zie de secties:
"De LCD-unit verwijderen"
"Het scharnierdeksel verwijderen"
"De LCD-bezel verwijderen"
"Het LCD-paneel verwijderen"

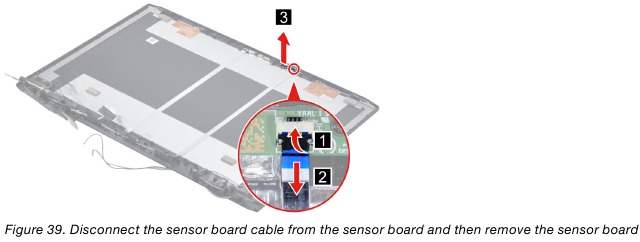

  1. Koppel de sensorkaartkabel los van de sensorkaart en verwijder vervolgens de sensorkaart.
    Verwijderingsprocedure - Stap 36

Ga naar https://support.lenovo.com/partslookup om de Lenovo-onderdeelnummers van de volgende vervangende onderdelen op te zoeken:
Sensorkaart
Verwijderbare tape

De LCD-afdekking verwijderen

Zorg ervoor dat de volgende FRU's (CRU's) zijn verwijderd.
Zie de secties:
"De LCD-unit verwijderen"
"Het scharnierdeksel verwijderen"
"De LCD-bezel verwijderen"
"De scharnieren verwijderen"
"Het LCD-paneel verwijderen"
"Het LCD-paneel verwijderen"
"De microfoonrubbers verwijderen"
"De camera verwijderen"
"De sensorkaart verwijderen"
Ga naar https://support.lenovo.com/partslookup om het Lenovo-onderdeelnummer van het volgende vervangende onderdeel op te zoeken:
LCD-afdekking

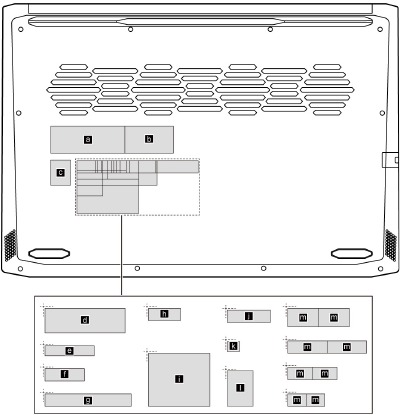

Locaties van labels

Labels die aan de basiscover zijn bevestigd, zijn land-/regiospecifiek. Zorg ervoor dat u de juiste labels op de vervangende basiscover aanbrengt.
Locaties van labels
Tabel 5. Alle labels op de basiscover

Label Labelnaam Toegepast land/regio Labelafmetingen
a Waarderinglabel Wereldwijd 66 mm x 24 mm
V.R.China
India 33 mm x 24 mm
b Waardering-printlabel Wereldwijd 43 mm x 24 mm
V.R.China
India
c GML-label Alle 16,077 mm x 22,501 mm
d Adapterlabel 65 mm x 20 mm
e Landlabel Wit-Rusland-label 40 mm x 8 mm
f Argentinië-label 32 mm x 10 mm
g TW vision-waarschuwingslabel 70 mm x 10 mm
h Indonesië-waarderinglabel 26 mm x 10 mm
I KCC-label 50 mm x 43 mm
j Japan-label 35 mm x 10 mm
k Vietnam-energielabel 10 mm x 9 mm
l Inida BIS-label 30 mm x 22 mm
m WL/BT-label Brazilië-label 35 mm x 15 mm
m Israël/VS/CA/TW-label 32 mm x 10 mm
m Zuid-Afrika-label 20 mm x 10 mm
m Maleisië/Indonesië-label 20 mm x 10 mm

Veiligheidsinformatie

In dit hoofdstuk wordt de volgende veiligheidsinformatie gepresenteerd waarmee u vertrouwd moet zijn voordat u een Lenovo-notebookcomputer onderhoudt.

Algemene veiligheid

Volg deze regels om de algemene veiligheid te waarborgen:

  • Zorg voor orde en netheid in de omgeving van de machines tijdens en na het onderhoud.
  • Bij het tillen van zware objecten:
    1. Zorg ervoor dat u veilig kunt staan zonder uit te glijden.
    2. Verdeel het gewicht van het object gelijkmatig over uw voeten.
    3. Gebruik een langzame tilkracht. Beweeg nooit plotseling of draai niet wanneer u probeert te tillen.
    4. Til door te staan of door met uw beenspieren omhoog te duwen; deze actie haalt de druk van de spieren in uw rug weg. Probeer geen object te tillen dat meer dan 16 kg weegt of dat u te zwaar vindt.
  • Voer geen handelingen uit die gevaar opleveren voor de klant, of die de apparatuur onveilig maken.
  • Voordat u de machine start, moet u ervoor zorgen dat andere mensen zich niet in een gevaarlijke positie bevinden.
  • Plaats verwijderde afdekkingen en andere onderdelen op een veilige plaats, uit de buurt van al het personeel, terwijl u de machine onderhoudt.
  • Houd uw gereedschapskist uit de buurt van looproutes, zodat andere mensen er niet over struikelen.
  • Draag geen losse kleding die vast kan komen te zitten in de bewegende delen van een machine. Zorg ervoor dat uw mouwen vastgemaakt of opgerold zijn tot boven uw ellebogen. Als uw haar lang is, maak het dan vast.
  • Steek de uiteinden van uw stropdas of sjaal in uw kleding of maak deze vast met een niet-geleidende clip, ongeveer 8 centimeter vanaf het uiteinde.
  • Draag geen sieraden, kettingen, brillen met metalen frame of metalen sluitingen voor uw kleding.

voorzichtig Let op: metalen voorwerpen zijn goede elektrische geleiders.

  • Draag een veiligheidsbril wanneer u hamert, boort, soldeert, draad knipt, veren bevestigt, oplosmiddelen gebruikt of in andere omstandigheden werkt die gevaarlijk kunnen zijn voor uw ogen.
  • Installeer na de service alle veiligheidsschermen, beschermkappen, labels en aardingsdraden opnieuw. Vervang elk veiligheidsapparaat dat versleten of defect is.
  • Plaats alle afdekkingen correct terug voordat u de machine terugbrengt naar de klant.
  • Ventilatieroosters op de machine helpen oververhitting van interne componenten te voorkomen. Belemmer de ventilatieroosters niet en bedek ze niet met labels of stickers.

Elektrische veiligheid

Neem de volgende regels in acht bij het werken aan elektrische apparatuur.

Gebruik alleen goedgekeurd gereedschap en testapparatuur. Sommige handgereedschappen hebben handvatten bedekt met een zacht materiaal dat u niet isoleert bij het werken met elektrische stroom. Veel klanten hebben in de buurt van hun apparatuur rubberen vloermatten die kleine geleidende vezels bevatten om elektrostatische ontladingen te verminderen. Gebruik dit type mat niet om uzelf te beschermen tegen elektrische schokken.

  • Zoek de noodstroomuitschakelaar (EPO) van de ruimte, de scheidingsschakelaar of het stopcontact. Als er een elektrisch ongeluk gebeurt, kunt u de schakelaar bedienen of het netsnoer snel loskoppelen.
  • Werk niet alleen in gevaarlijke omstandigheden of in de buurt van apparatuur met gevaarlijke spanningen.
  • Koppel alle stroom los voordat u:
    • Een mechanische inspectie uitvoert
    • In de buurt van voedingen werkt
    • Hoofdeenheden verwijdert of installeert
    • Voordat u aan de machine begint te werken, moet u het netsnoer loskoppelen. Als u het niet kunt loskoppelen, vraag dan de klant om de wandcontactdoos die de machine van stroom voorziet uit te schakelen en de wandcontactdoos in de uit-stand te vergrendelen.
    • Als u aan een machine moet werken die blootliggende elektrische circuits heeft, neem dan de volgende voorzorgsmaatregelen in acht:
      • Zorg ervoor dat er een andere persoon in de buurt is die bekend is met de bedieningselementen voor het uitschakelen van de stroom.
      • voorzichtig Let op: er moet een andere persoon aanwezig zijn om de stroom uit te schakelen, indien nodig.
        • Gebruik slechts één hand bij het werken met ingeschakelde elektrische apparatuur; houd de andere hand in uw zak of achter uw rug.
      • voorzichtig Let op: een elektrische schok kan alleen optreden als er een compleet circuit is. Door de bovenstaande regel in acht te nemen, kunt u voorkomen dat er stroom door uw lichaam gaat.
        • Bij het gebruik van testers moet u de bedieningselementen correct instellen en de goedgekeurde meetsnoeren en accessoires voor die tester gebruiken.
        • Ga op geschikte rubberen matten staan (indien nodig plaatselijk verkrijgbaar) om u te isoleren van aarding zoals metalen vloerstrips en machineframes.

Neem de speciale veiligheidsmaatregelen in acht wanneer u met zeer hoge spanningen werkt; instructies voor deze voorzorgsmaatregelen staan in de veiligheidssecties van de onderhoudsinformatie. Wees uiterst voorzichtig bij het meten van hoge spanningen.

  • Inspecteer en onderhoud uw elektrisch handgereedschap regelmatig voor een veilige werking.
  • Gebruik geen versleten of kapot gereedschap en testers.
  • Ga er nooit van uit dat de stroom van een circuit is losgekoppeld. Controleer eerst of de stroom is uitgeschakeld.
  • Kijk altijd zorgvuldig uit naar mogelijke gevaren in uw werkgebied. Voorbeelden van deze gevaren zijn vochtige vloeren, niet-geaarde verlengkabels, stroompieken en ontbrekende veiligheidsaarding.
  • Raak geen stroomvoerende elektrische circuits aan met het reflecterende oppervlak van een plastic tandheelkundige spiegel. Het oppervlak is geleidend; dergelijk aanraken kan persoonlijk letsel en schade aan de machine veroorzaken.
  • Voer geen onderhoud uit aan de volgende onderdelen met de stroom ingeschakeld wanneer ze uit hun normale werkplek in een machine zijn verwijderd:
    • Voedingseenheden
    • Pompen
    • Ventilatoren en blazers
    • Motorgeneratoren
    • Soortgelijke eenheden zoals hierboven vermeld

Deze praktijk zorgt voor een correcte aarding van de eenheden.

  • Als er een elektrisch ongeluk gebeurt:
    • Wees voorzichtig; word zelf geen slachtoffer.
    • Schakel de stroom uit.
    • Stuur een andere persoon om medische hulp te halen.

Veiligheidsinspectiegids

Het doel van deze inspectiegids is om u te helpen bij het identificeren van potentieel onveilige omstandigheden. Omdat elke machine is ontworpen en gebouwd, zijn de vereiste veiligheidselementen geïnstalleerd om gebruikers en servicemonteurs te beschermen tegen letsel. Deze gids behandelt alleen die items. U moet een goed oordeel gebruiken om potentiële veiligheidsrisico's te identificeren als gevolg van de bevestiging van niet-Lenovo-functies of -opties die niet onder deze inspectiegids vallen.
Als er onveilige omstandigheden aanwezig zijn, moet u bepalen hoe ernstig het schijnbare gevaar zou kunnen zijn en of u kunt doorgaan zonder eerst het probleem op te lossen.
Overweeg deze omstandigheden en de veiligheidsrisico's die ze met zich meebrengen:

  • Elektrische gevaren, met name primaire stroom (primaire spanning op het frame kan ernstige of dodelijke elektrische schokken veroorzaken)
  • Explosiegevaar, zoals een beschadigd beeldbuisvlak (CRT) of een uitpuilende condensator
  • Mechanische gevaren, zoals losse of ontbrekende hardware

Om te bepalen of er mogelijk onveilige omstandigheden zijn, gebruikt u de volgende checklist aan het begin van elke serviceopdracht. Begin de controles met de stroom uit en het netsnoer losgekoppeld.
Checklist:

  1. Controleer de buitenkant op schade (losse, gebroken of scherpe randen).
  2. Schakel de computer uit. Koppel het netsnoer los.
  3. Controleer het netsnoer op:
    1. Een aardingsconnector met drie draden in goede staat. Gebruik een meter om de continuïteit van de aarding met drie draden te meten op 0,1 ohm of minder tussen de externe aardingspin en de frame-aarding.
    2. Het netsnoer moet het geautoriseerde type zijn dat is gespecificeerd voor uw computer. Ga naar: www.lenovo.com/serviceparts-lookup
    3. De isolatie mag niet gerafeld of versleten zijn.
  4. Controleer op gebarsten of uitpuilende batterijen.
  5. Verwijder de afdekking.
  6. Controleer op duidelijke niet-Lenovo-wijzigingen. Gebruik een goed oordeel over de veiligheid van niet-Lenovo-wijzigingen.
  7. Controleer de binnenkant van het apparaat op duidelijke onveilige omstandigheden, zoals metaalvijlsel, verontreiniging, water of andere vloeistoffen, of tekenen van brand- of rookschade.
  8. Controleer op versleten, gerafelde of geknelde kabels.
  9. Controleer of de bevestigingsmiddelen (schroeven of klinknagels) van de voedingseenheid niet zijn verwijderd of mee zijn geknoeid.

Omgaan met apparaten die gevoelig zijn voor elektrostatische ontlading

Elk computeronderdeel dat transistors of geïntegreerde schakelingen (IC's) bevat, moet als gevoelig voor elektrostatische ontlading (ESD) worden beschouwd. ESD-schade kan optreden wanneer er een verschil in lading is tussen objecten. Bescherm tegen ESD-schade door de lading te egaliseren, zodat de machine, het onderdeel, de werkmat en de persoon die het onderdeel hanteert allemaal dezelfde lading hebben.
Opmerkingen:

  1. Gebruik productspecifieke ESD-procedures wanneer deze de hier genoemde vereisten overschrijden.
  2. Zorg ervoor dat de ESD-beschermende apparaten die u gebruikt, zijn gecertificeerd (ISO 9000) als volledig effectief.

Bij het hanteren van ESD-gevoelige onderdelen:

  • Bewaar de onderdelen in beschermende verpakkingen totdat ze in het product worden geplaatst.
  • Vermijd contact met andere mensen.
  • Draag een geaarde polsband tegen uw huid om statische elektriciteit op uw lichaam te verwijderen.
  • Voorkom dat het onderdeel uw kleding raakt. De meeste kleding is isolerend en behoudt een lading, zelfs als u een polsband draagt.
  • Gebruik een geaarde werkmat om een statisch-vrij werkoppervlak te bieden. De mat is vooral handig bij het hanteren van ESD-gevoelige apparaten.
  • Selecteer een aardingssysteem, zoals de hieronder vermelde, om bescherming te bieden die voldoet aan de specifieke servicevereiste.
    Opmerking: Het gebruik van een aardingssysteem om ESD-schade te voorkomen is wenselijk, maar niet noodzakelijk.
    • Bevestig de ESD-aardingsclip aan een frame-aarding, aardingsvlecht of groene draad-aarding.
    • Gebruik een ESD-gemeenschappelijke aarding of referentiepunt bij het werken aan een dubbel geïsoleerd of batterijgevoed systeem. U kunt coaxiale of connector-buitenschalen op deze systemen gebruiken.
    • Gebruik de ronde aardingspin van de AC-stekker op AC-computers.

Aardingseisen

Elektrische aarding van de computer is vereist voor de veiligheid van de operator en de correcte werking van het systeem. Een gecertificeerde elektricien kan de juiste aarding van het stopcontact controleren.

Veiligheidsvoorschriften


Voordat de computer wordt ingeschakeld na vervanging van de FRU, moet u ervoor zorgen dat alle schroeven, veren en andere kleine onderdelen op hun plaats zitten en niet los in de computer achterblijven. Controleer dit door de computer te schudden en te luisteren naar rammelende geluiden. Metalen onderdelen of metaalschilfers kunnen elektrische kortsluiting veroorzaken.

Sommige stand-by batterijen bevatten een kleine hoeveelheid nikkel en cadmium. Demonteer een stand-by batterij niet, laad hem niet op, gooi hem niet in vuur of water en veroorzaak er geen kortsluiting mee. Gooi de batterij weg zoals vereist door de lokale verordeningen of voorschriften. Gebruik alleen de batterij in de juiste onderdelenlijst. Het gebruik van een onjuiste batterij kan leiden tot ontsteking of explosie van de batterij.

De batterij bevat kleine hoeveelheden nikkel. Demonteer hem niet, gooi hem niet in vuur of water en veroorzaak er geen kortsluiting mee. Gooi de batterij weg zoals vereist door de lokale verordeningen of voorschriften. Gebruik alleen de batterij in de juiste onderdelenlijst bij het vervangen van de batterij. Het gebruik van een onjuiste batterij kan leiden tot ontsteking of explosie van de batterij.

De lithiumbatterij kan brand, een explosie of ernstige brandwonden veroorzaken. Laad hem niet op, verwijder de gepolariseerde connector niet, demonteer hem niet, verwarm hem niet boven 100 °C, verbrand hem niet en stel de celinhoud niet bloot aan water. Gooi de batterij weg zoals vereist door de lokale verordeningen of voorschriften. Gebruik alleen de batterij in de juiste onderdelenlijst. Het gebruik van een onjuiste batterij kan leiden tot ontsteking of explosie van de batterij.

Als het LCD-scherm breekt en de vloeistof uit de binnenkant van het LCD-scherm in uw ogen of op uw handen komt, spoel dan de getroffen gebieden onmiddellijk gedurende ten minste 15 minuten met water. Zoek medische hulp als er na het wassen symptomen van de vloeistof aanwezig zijn.

Verwijder de plastic afdekking die het onderste deel van de omvormerkaart beschermt niet om schokken te voorkomen.

Hoewel de hoofdbatterijen een lage spanning hebben, kan een kortgesloten of geaarde batterij voldoende stroom produceren om personeel of brandbare materialen te verbranden.

Tenzij hot-swap is toegestaan voor de FRU die wordt vervangen, moet u het volgende doen voordat u deze verwijdert: schakel de computer uit, trek alle netsnoeren uit de stopcontacten, verwijder de batterij en koppel alle verbindingskabels los.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Lenovo IdeaPad Gaming 3i / 3 Handleiding

Beschikbare talen

Inhoudsopgave
