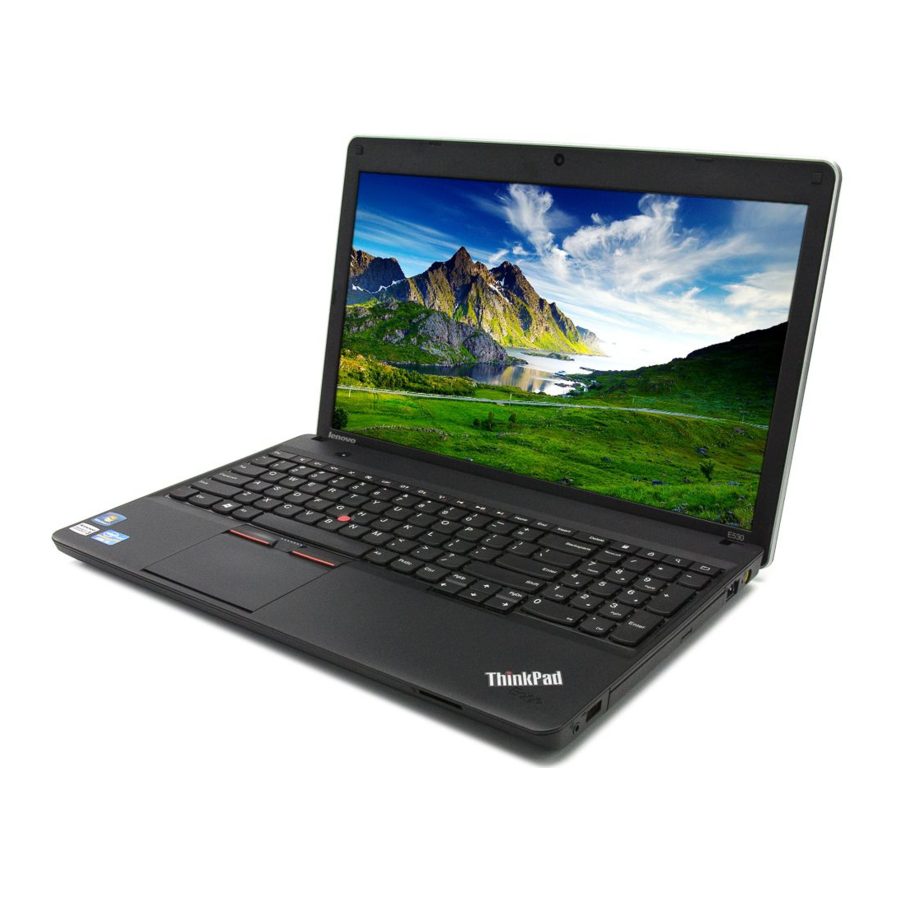

Lenovo Thinkpad Edge E530 / E530c / E535 vervangingshandleiding

Het toetsenbord van een Lenovo Thinkpad Edge vervangen

E530 E530c E535

Allereerst moet je de stroomadapter loskoppelen en de batterij uit je laptop verwijderen.

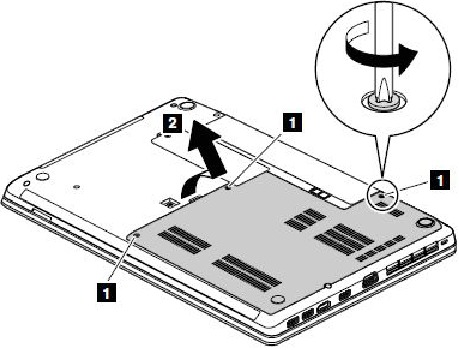

Verwijderingsstappen van de grote onderklep

Opmerking: Draai de schroeven los [1].

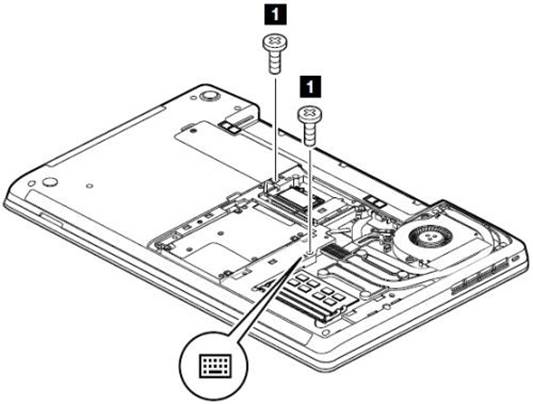

Verwijderingsstappen van het toetsenbord

Voer de volgende stappen uit zoals weergegeven in de onderstaande afbeeldingen:

Opmerkingen:

• Je model kan er iets anders uitzien dan de bovenstaande afbeelding.
• De locatie van de schroeven waarmee het toetsenbord is bevestigd, kan afwijken van de bovenstaande afbeelding. Raadpleeg de watermerken die op de computer zijn afgedrukt.

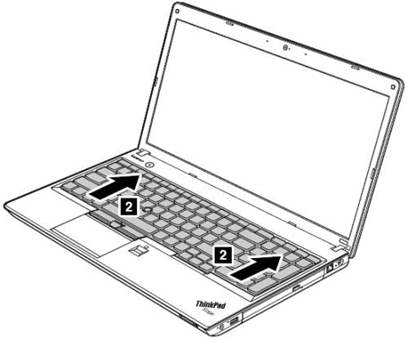

Tijdens het installeren

Zorg ervoor dat de schroeven zijn vastgedraaid en dat het toetsenbord goed vastzit.

Opmerking: Het toetsenbord van je computer kan er anders uitzien dan de bovenstaande afbeelding.

Opmerking: Het toetsenbord van je computer kan er anders uitzien dan de bovenstaande afbeelding.

Opmerking: Het toetsenbord van je computer kan er anders uitzien dan de bovenstaande afbeelding.

Instructies voor het installeren van het Thinkpad Edge E530 E530c E535-toetsenbord

Om het toetsenbord te installeren, doet u het volgende:

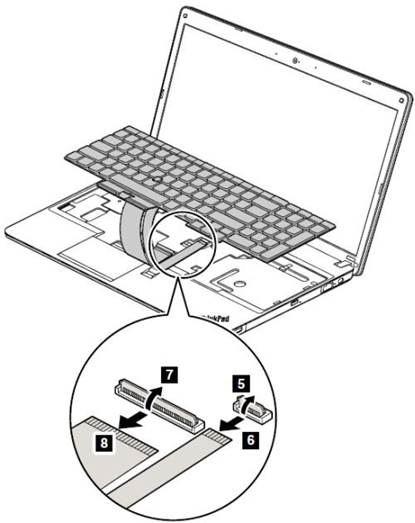

1. Sluit de connectoren aan.

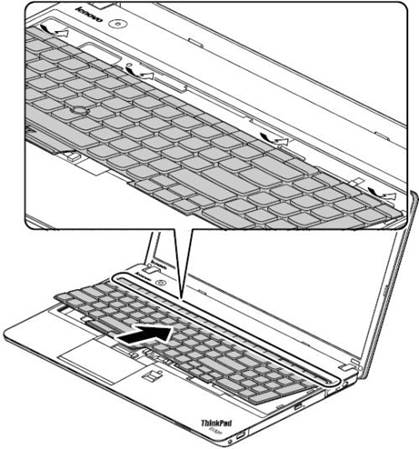

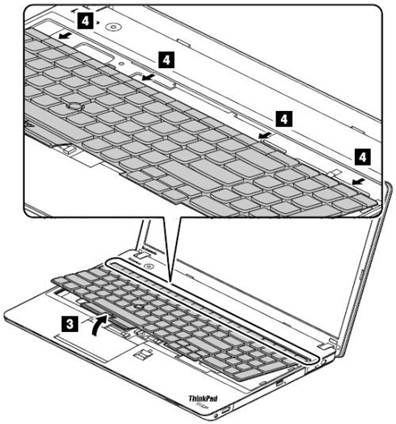

2. Bevestig het toetsenbord en zorg ervoor dat de randen van het toetsenbord onder het frame zitten.


Opmerking: Het toetsenbord van je computer kan er anders uitzien dan de bovenstaande afbeelding.

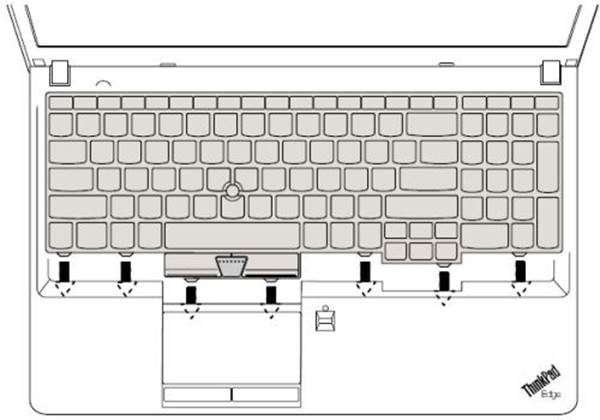

1. Om ervoor te zorgen dat de voorkant van het toetsenbord stevig vastzit, drukt u voorzichtig met uw duimen op de toetsen en schuift u het toetsenbord naar u toe totdat het toetsenbord op zijn plaats zit.


Opmerking: Het toetsenbord van je computer kan er anders uitzien dan de bovenstaande afbeelding.

1. Zet het toetsenbord vast door de schroeven vanaf de onderkant van de computer aan te draaien.

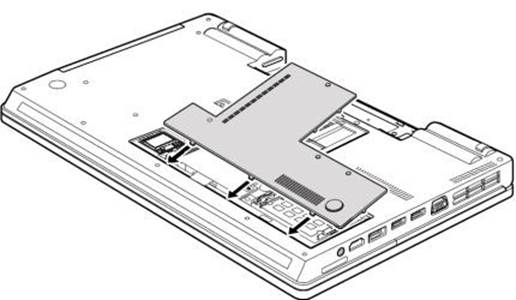

De onderklep installeren

Bevestig de onderste sleufklep zoals weergegeven in de volgende afbeelding.
