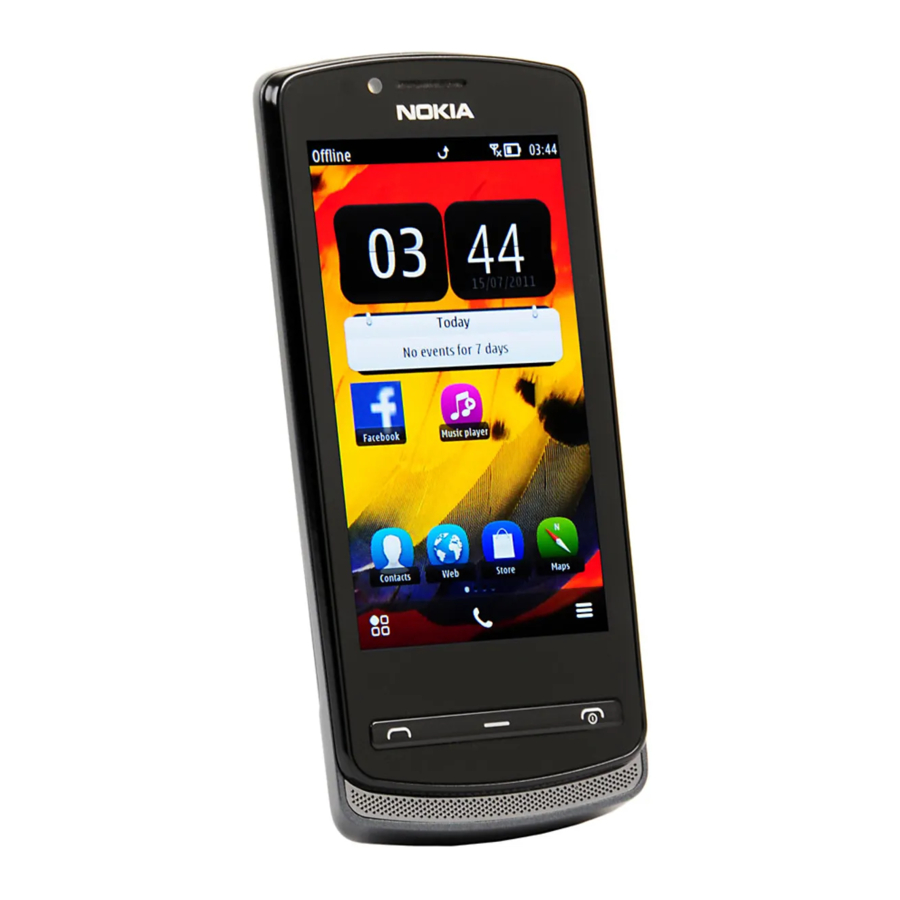

Nokia 700, RM-670 Handleiding

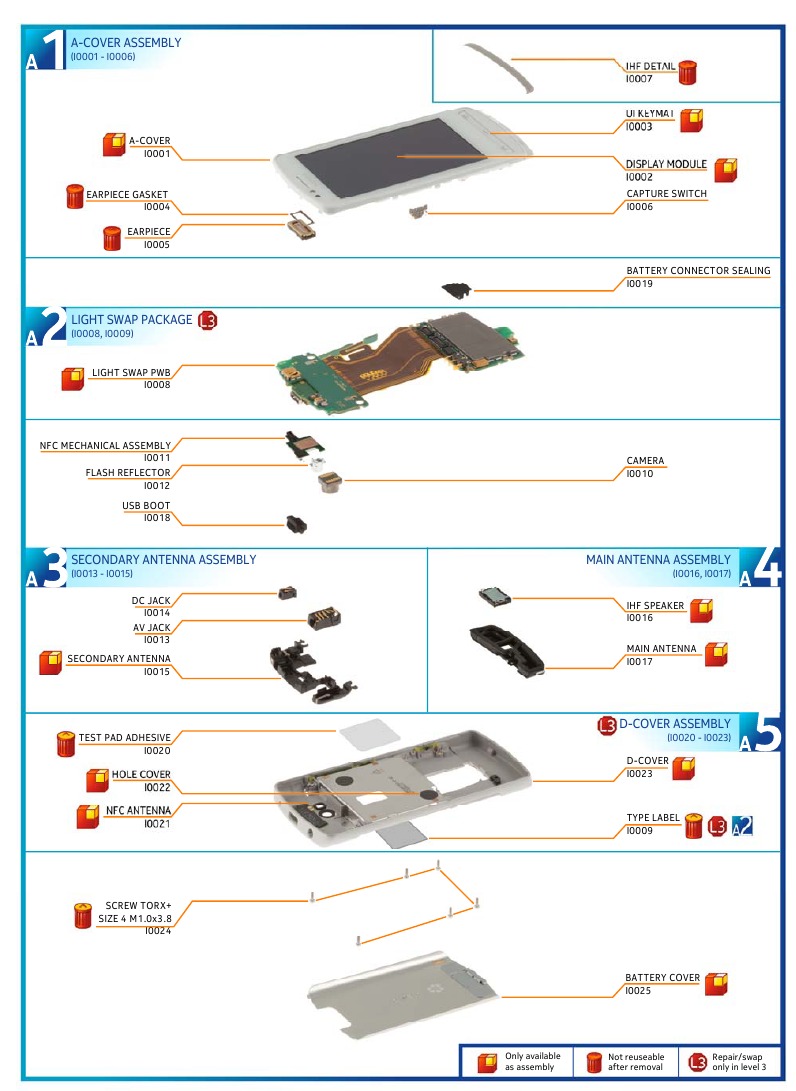

Explosietekening
Demontage stappen

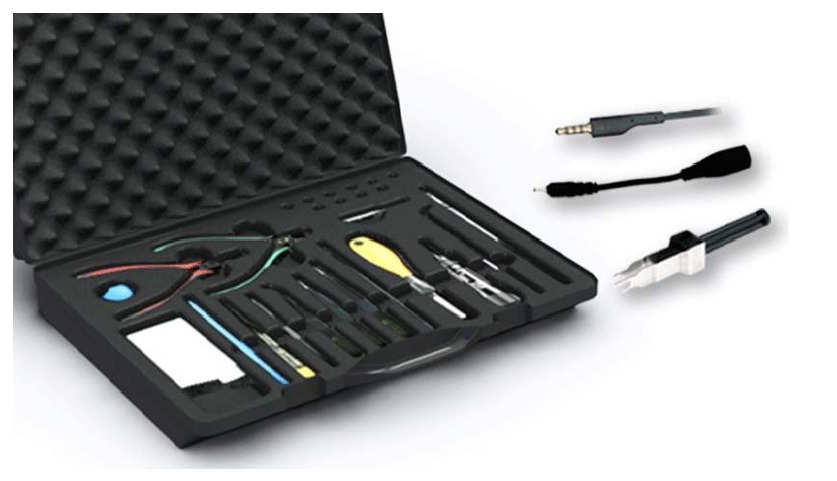

U moet de Nokia Standard Toolkit versie 2 gebruiken. U hebt ook een DC-stekker, een AV-stekker en de SS-88 camera verwijderingstool nodig.

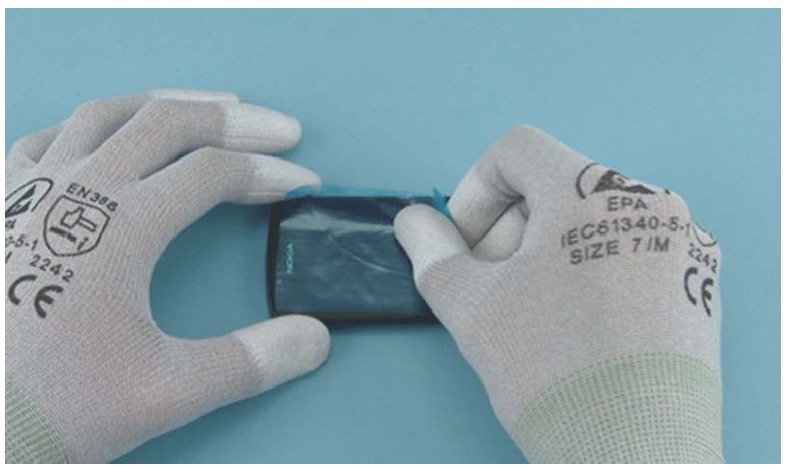

Bescherm de A-COVER met beschermfolie.

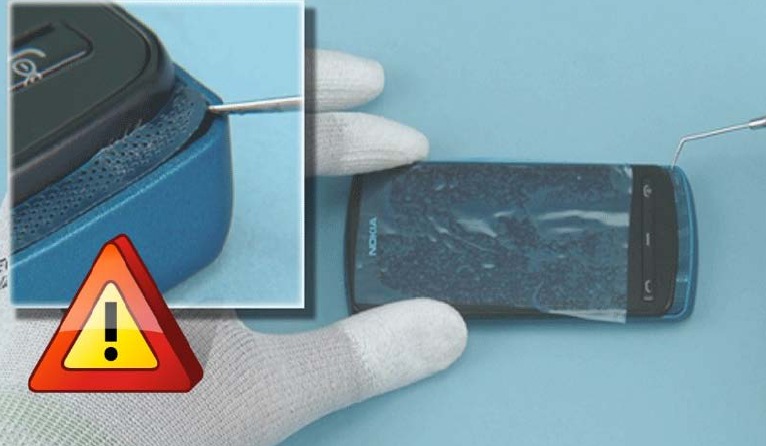

Gebruik de tandheelkundige tool om een hoek van het IHF-DETAIL los te wrikken. Wees voorzichtig om uzelf niet te verwonden of de A-COVER te beschadigen met het scherpe uiteinde van de tandheelkundige tool.

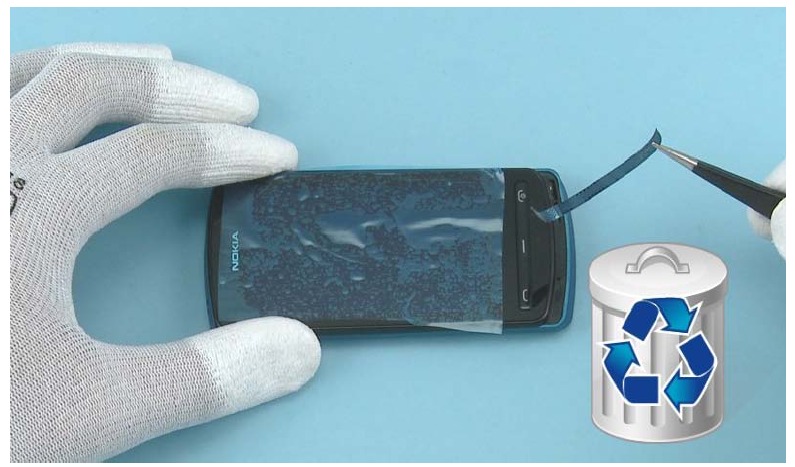

Verwijder het IHF-DETAIL met het pincet. Gebruik het niet meer. Gooi het weg.

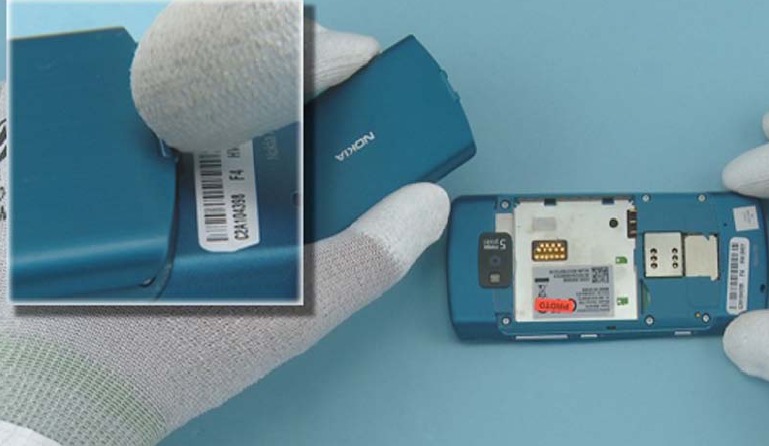

Open de BATTERIJDEKSEL met behulp van de ontgrendelingsknop. Til de BATTERIJDEKSEL op en verwijder deze.

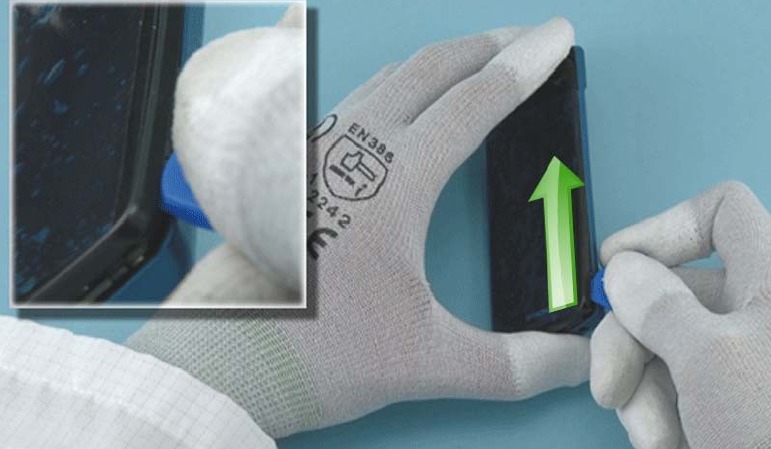

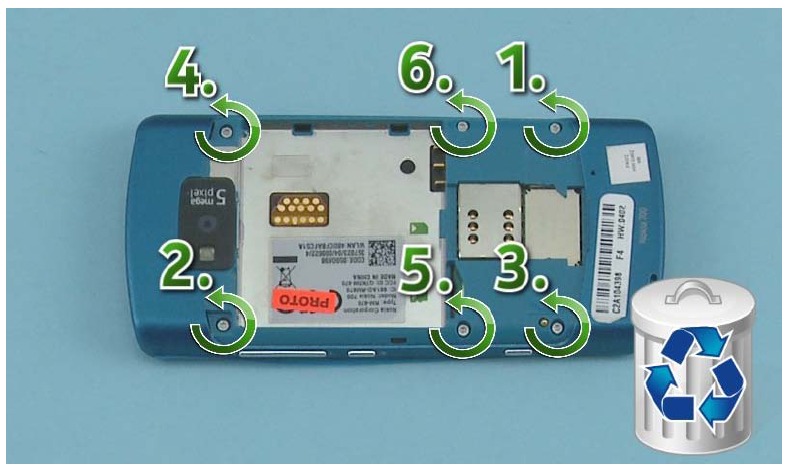

Draai de zes Torx+ maat 4 schroeven los in de getoonde volgorde. Gebruik ze niet meer. Gooi ze weg.

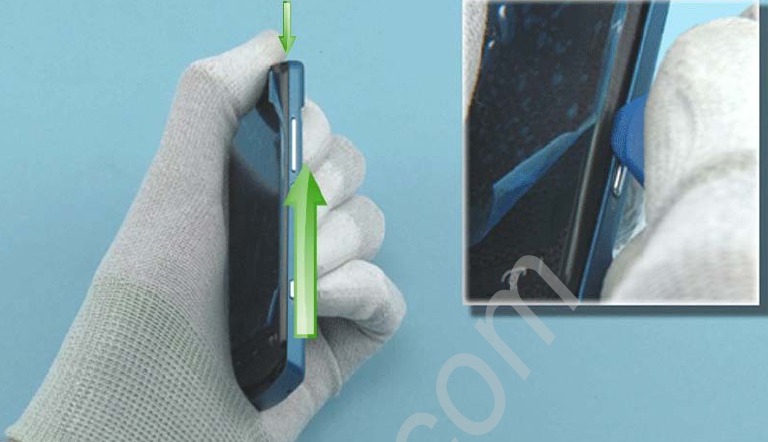

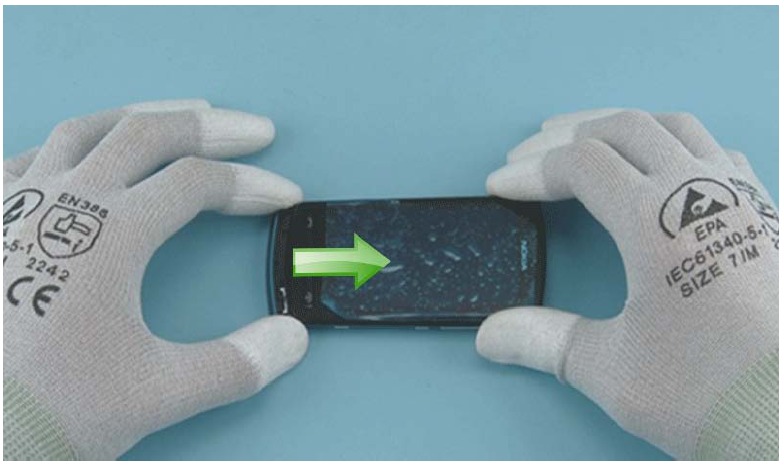

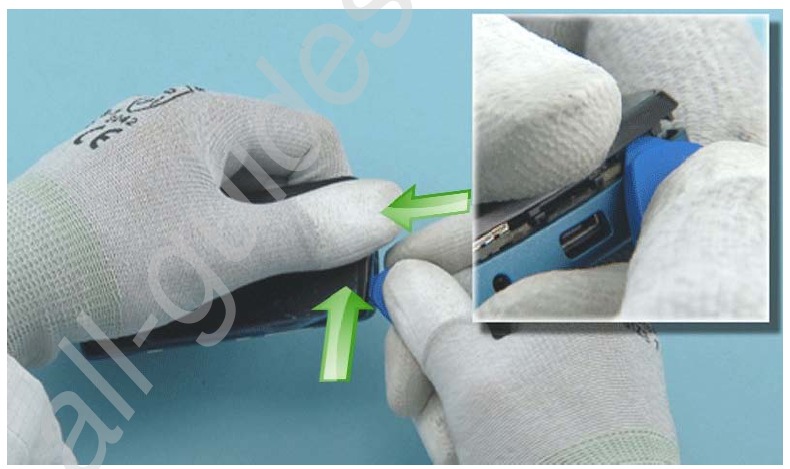

Druk de A-COVER vanaf de bovenkant naar beneden met uw duim en schuif de SRT-6 in de getoonde richting om de rechterkant van de A-COVER los te maken. Op deze manier raken de haken die de A-COVER vasthouden niet beschadigd.
Blijf de A-COVER vanaf de bovenkant naar beneden drukken en open de bovenkant van de A-COVER door de SRT-6 in de getoonde richting te schuiven.
Open ook de linkerkant van de A-COVER door de SRT-6 naar de onderkant te schuiven.
Trek voorzichtig aan de A-COVER in de getoonde richting om de onderkant los te maken.

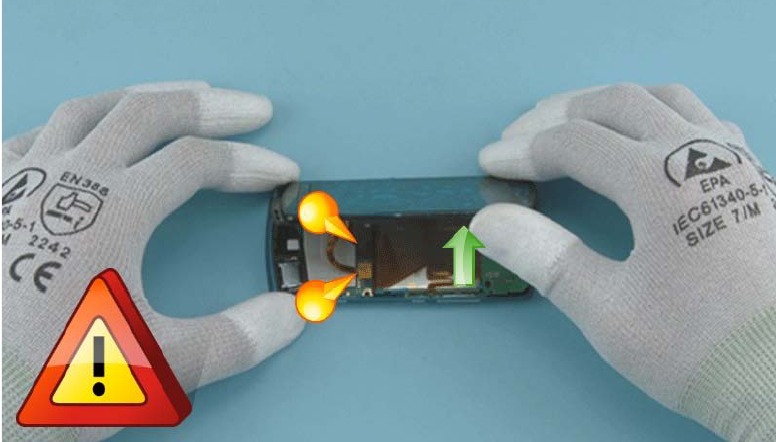

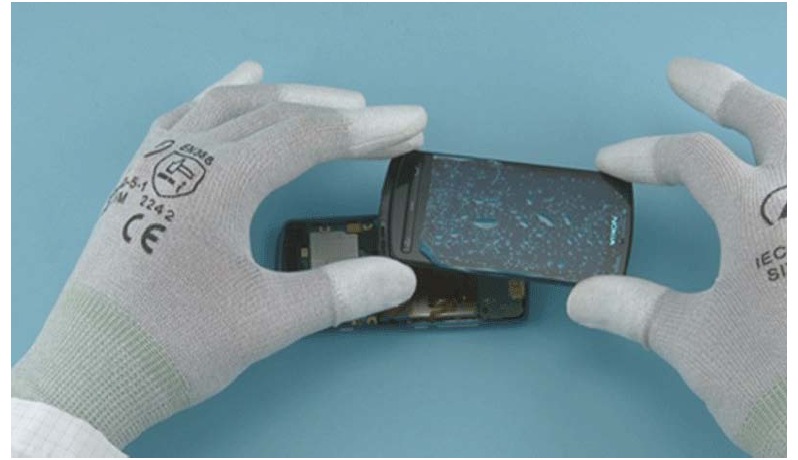

Til de rechterkant van de A-COVER omhoog zoals afgebeeld. Let op: de A-COVER mag niet volledig worden opgetild om beschadiging van de flexkabels eronder te voorkomen.
Gebruik de SS-93 om de UI-connector te openen. Wees voorzichtig om de connector of andere onderdelen in de buurt niet te beschadigen.

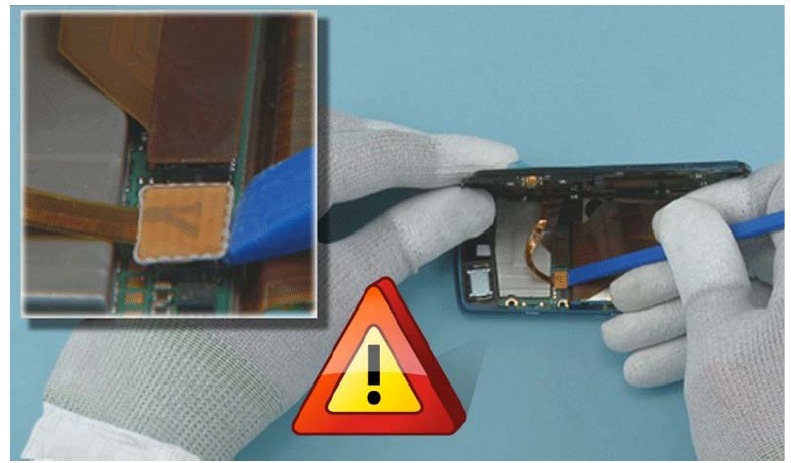

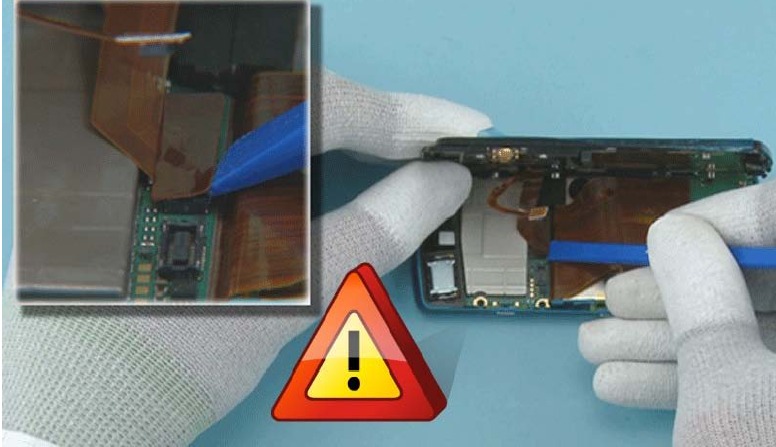

Open ook de DISPLAY-connector met de SS-93. Wees voorzichtig om de connector of andere onderdelen in de buurt niet te beschadigen.
De A-COVER kan nu worden gescheiden.

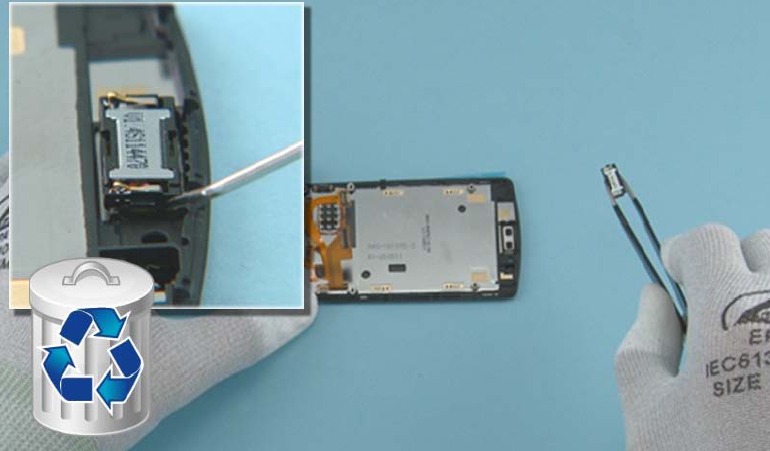

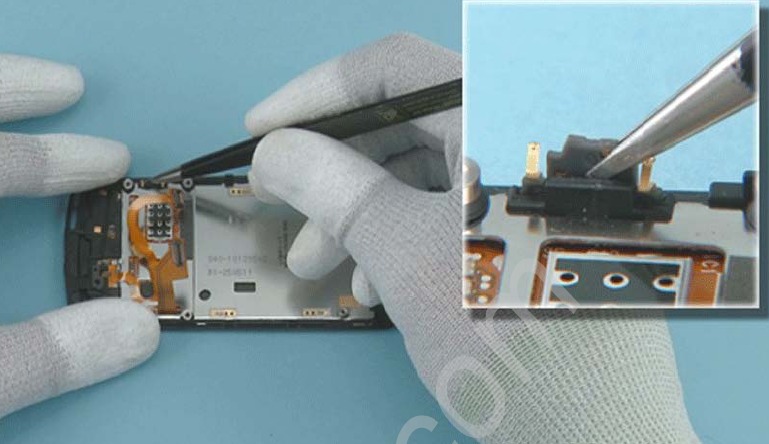

Til het OORSTUK omhoog met de tandheelkundige tool. Verwijder het OORSTUK met het pincet. Gebruik het niet meer. Gooi het weg.

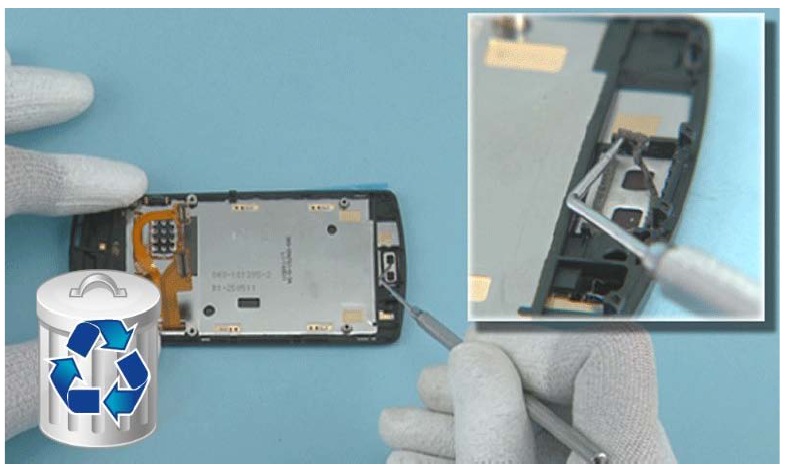

Verwijder ook de OORSTUKPAKKING met de tandheelkundige tool. Gebruik het niet meer. Gooi het weg.
Verwijder de CAPTURE SWITCH met het pincet.

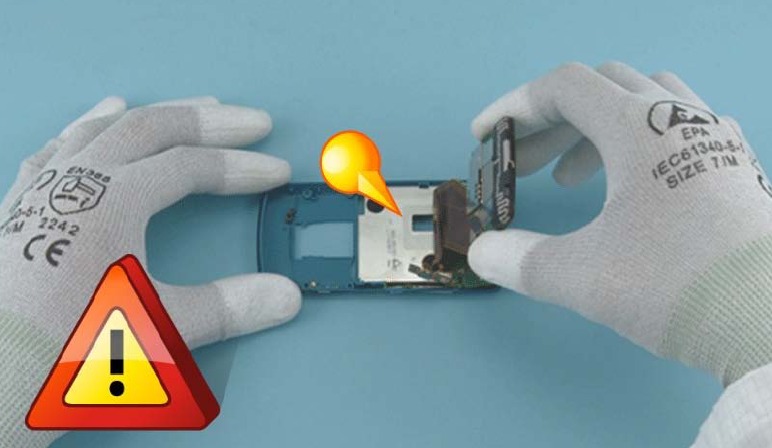

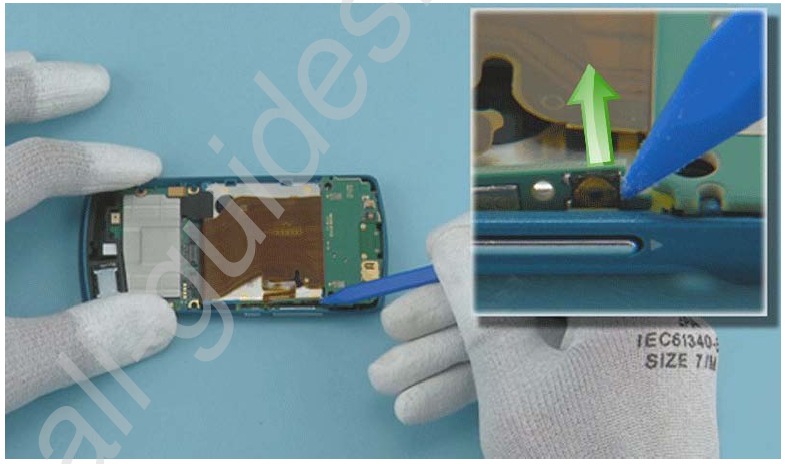

Gebruik het scherpe uiteinde van de SS-93 om de zijknoppen uit hun behuizing te tillen.

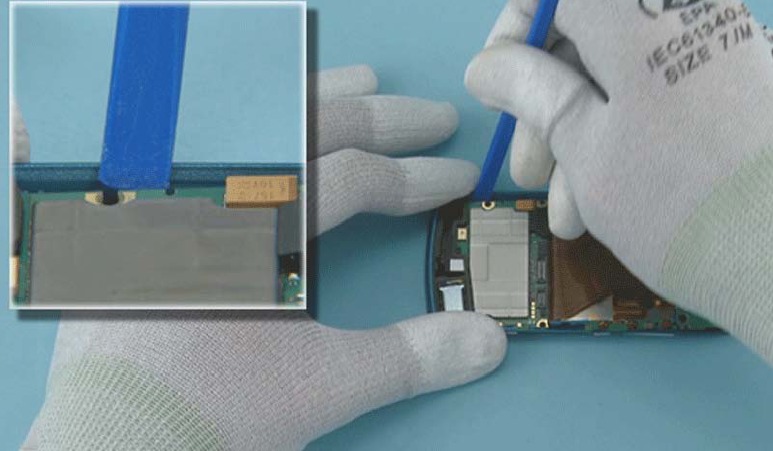

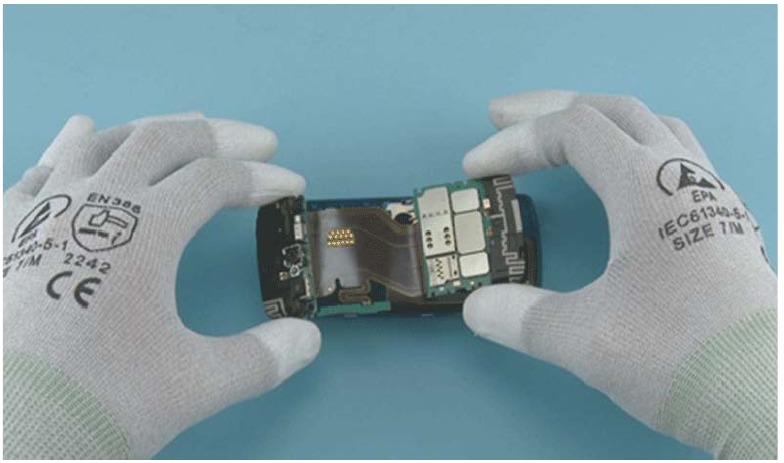

Gebruik de SS-93 om de ENGINE BOARD los te wrikken van de getoonde plaats.

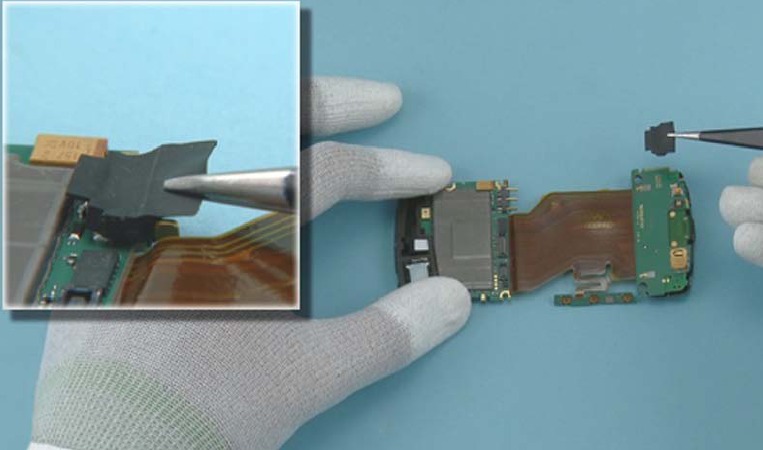

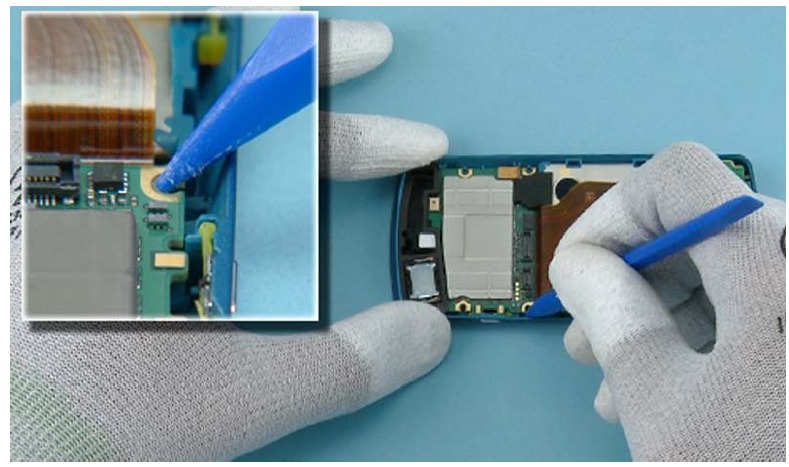

Gebruik het scherpe uiteinde van de SS-93 om de tegenoverliggende kant van de ENGINE BOARD los te wrikken.

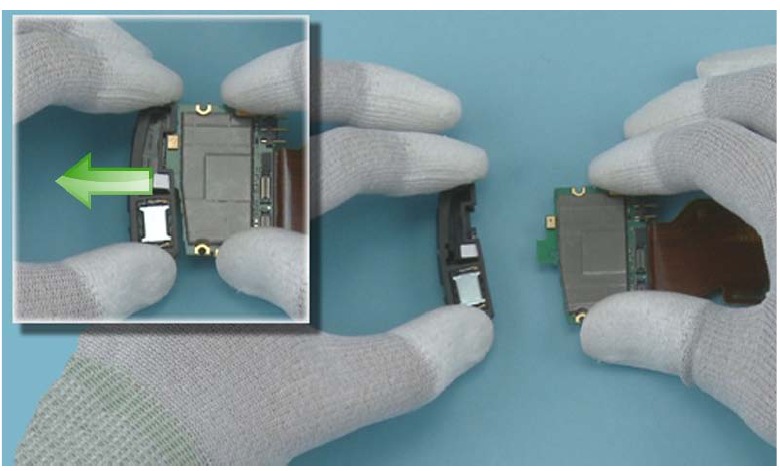

Til de ENGINE BOARD voorzichtig omhoog vanaf de onderkant. Let op: de ENGINE BOARD flex is bevestigd aan de D-COVER met de TEST PAD ADHESIVE. Wees voorzichtig om de ENGINE BOARD niet te beschadigen.
De ENGINE BOARD kan nu worden gescheiden.

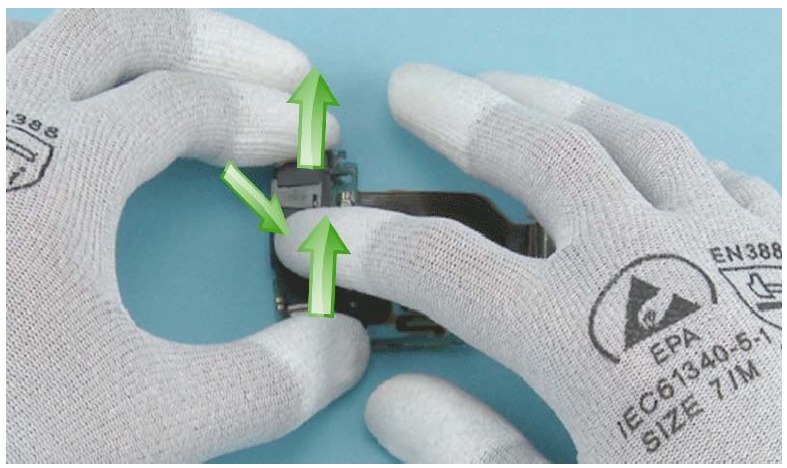

Verwijder de BATTERIJCONNECTOR SEALING met het pincet.
Trek de HOOFDANTENNE in de getoonde richting en verwijder deze.
Als de SECUNDAIRE ANTENNE met de antennehaak aan de ENGINE BOARD is bevestigd.

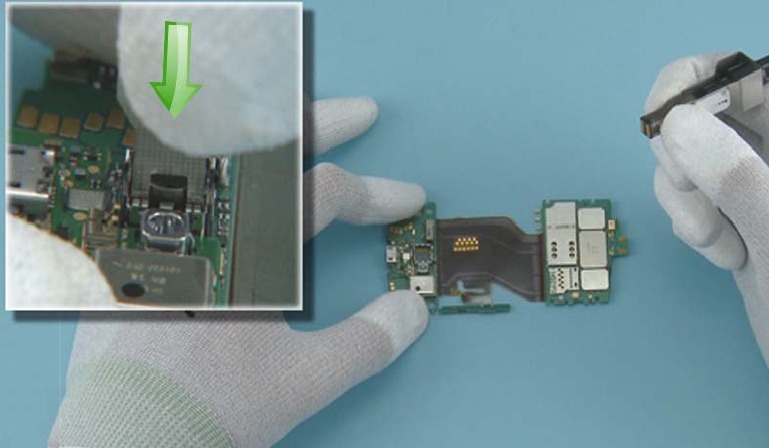

Om de SECUNDAIRE ANTENNE los te maken, duwt u met uw vinger vanuit het midden naar beneden en tilt u beide zijden van de SECUNDAIRE ANTENNE iets op.

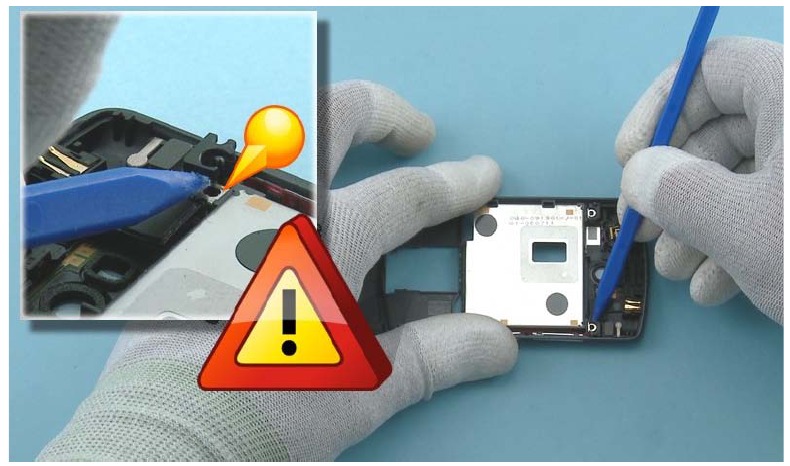

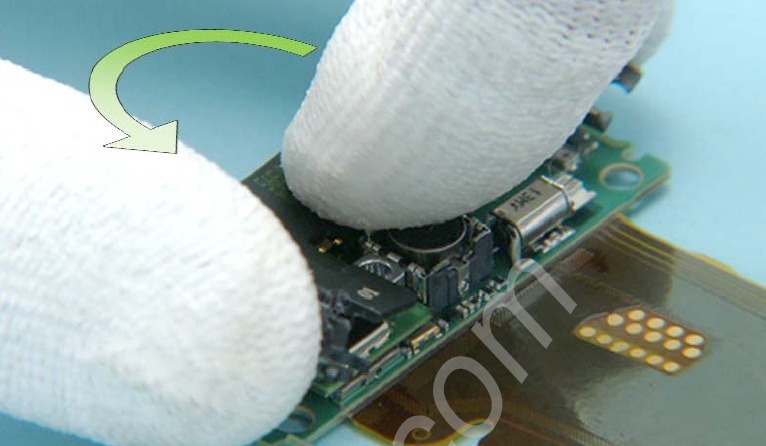

Terwijl u de zijkanten omhoog houdt, draait u de SECUNDAIRE ANTENNE tegen de klok in en scheidt u deze van de ENGINE BOARD.
Als de SECUNDAIRE ANTENNE niet met de antennehaak aan de ENGINE BOARD is bevestigd.

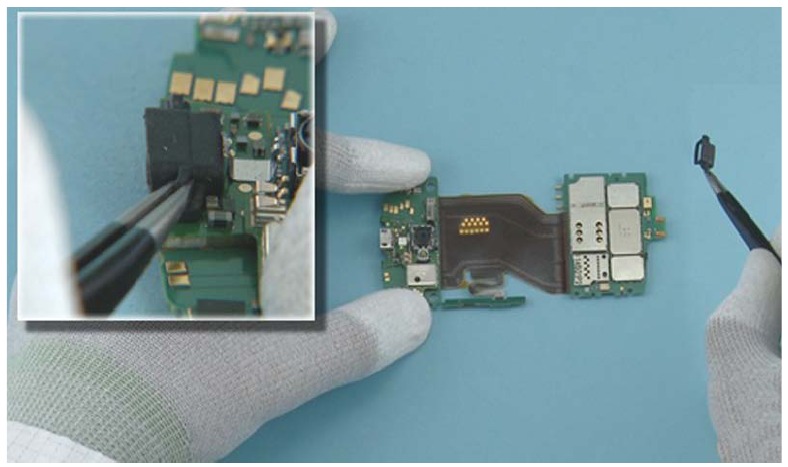

Nadat de ENGINE BOARD van de D-COVER is gescheiden, blijft de SECUNDAIRE ANTENNE in de D-COVER.

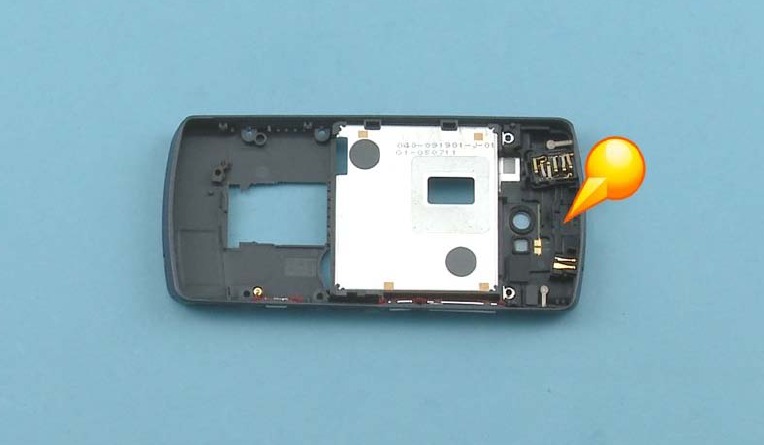

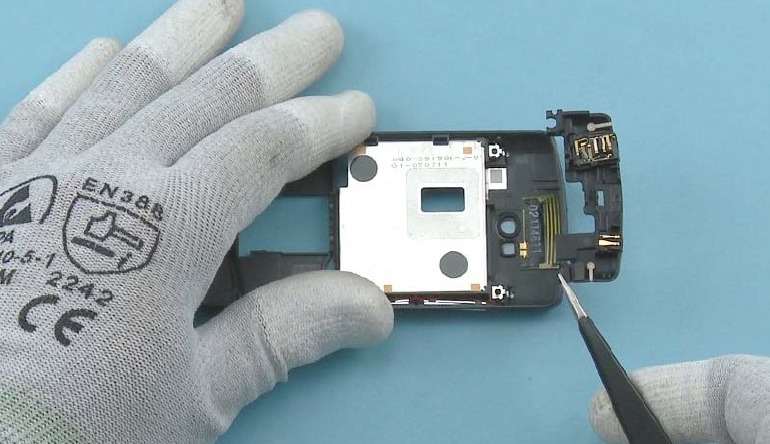

Gebruik het scherpe uiteinde van de SS-93 om de SECUNDAIRE ANTENNE van de getoonde plaats te tillen. Wees voorzichtig om de getoonde D-COVER aardingsveer onder de SECUNDAIRE ANTENNE niet te beschadigen.
Verwijder de SECUNDAIRE ANTENNE met het pincet.

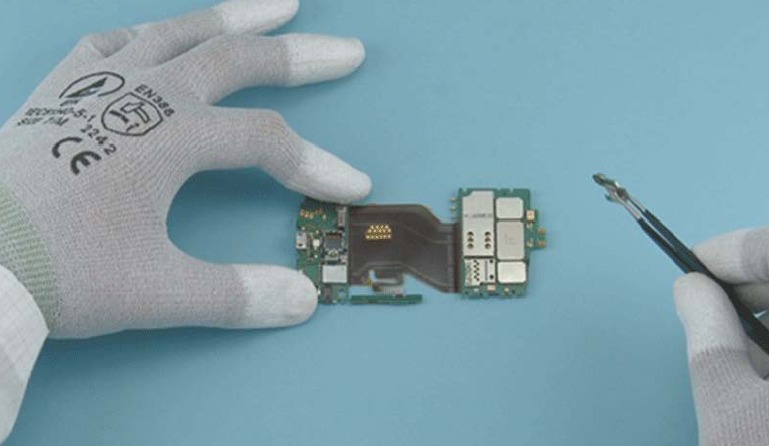

Verwijder de USB BOOT met het pincet.

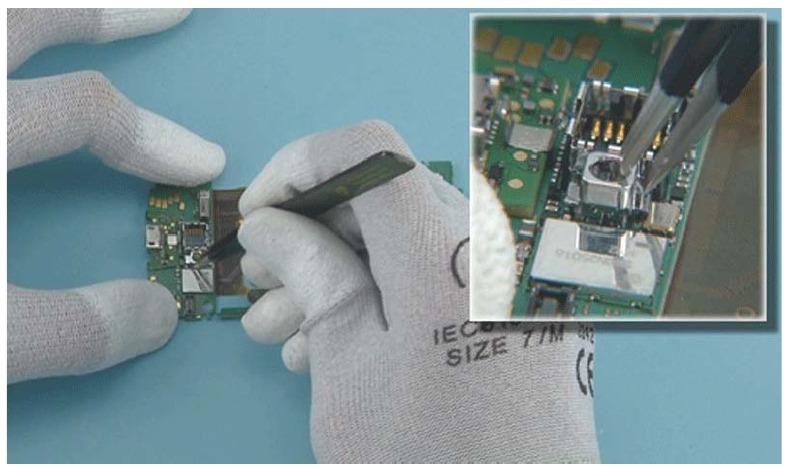

Verwijder de CAMERA met de camera verwijderingstool SS-88.

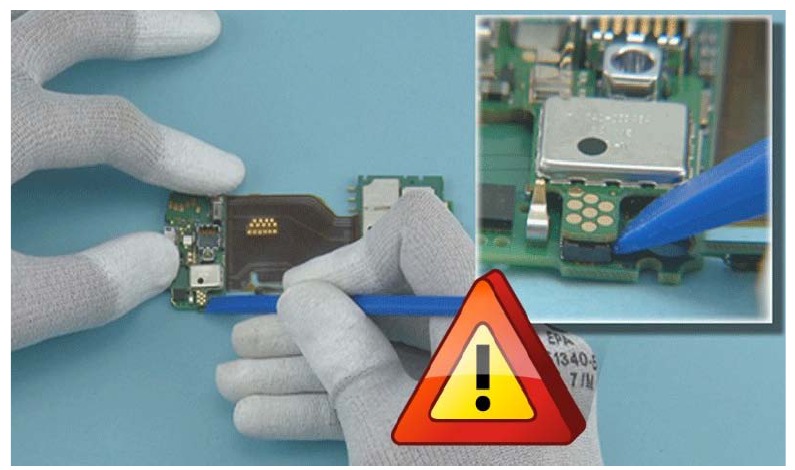

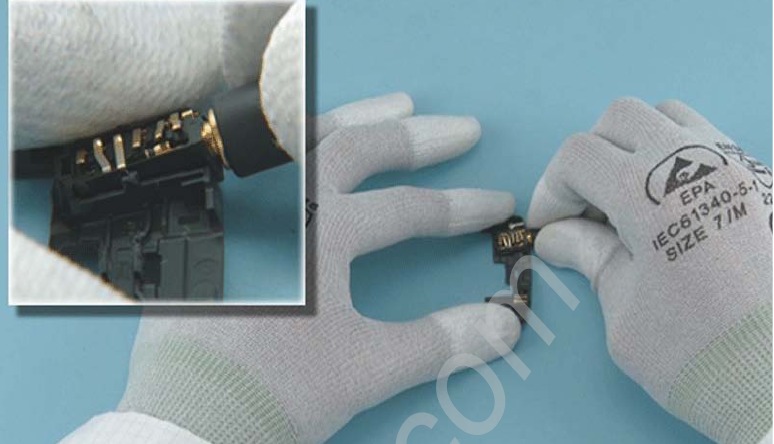

Gebruik de SS-93 om de NFC MECHANICAL ASSEMBLY connector te openen. Wees voorzichtig om de connector of andere onderdelen in de buurt niet te beschadigen.
Verwijder de NFC MECHANICAL ASSEMBLY met het pincet.

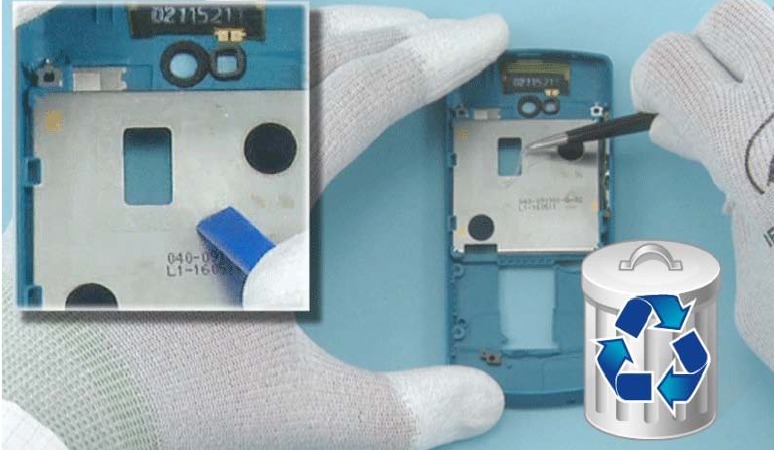

Verwijder de FLASH REFLECTOR met het pincet.
Gebruik de AV-stekker om de AV JACK omhoog te tillen en te verwijderen.

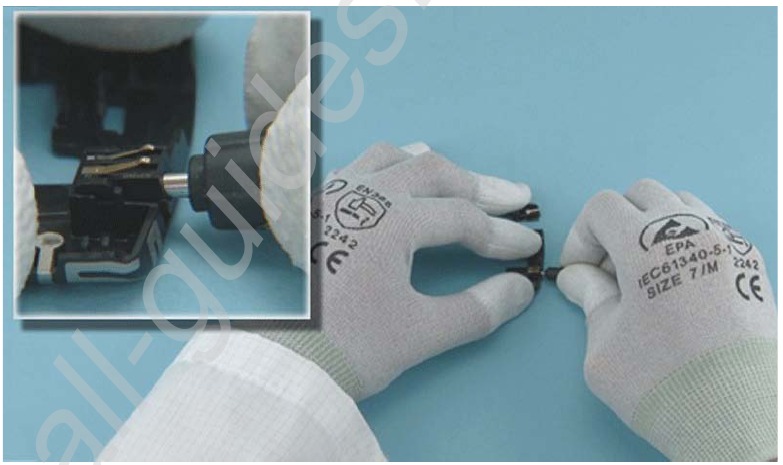

Gebruik de DC-stekker om de DC JACK omhoog te tillen en te verwijderen.
Gebruik de SS-93 om de TEST PAD ADHESIVE los te trekken en verwijder deze met het pincet. Gebruik het niet meer. Gooi het weg.

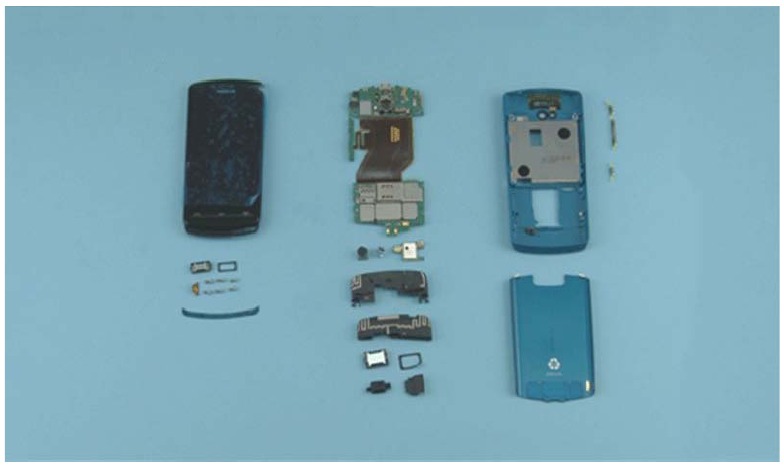

De demontage van de Nokia 700 is nu voltooid.
-EINDE VAN DEMONTAGE-
Montagetips

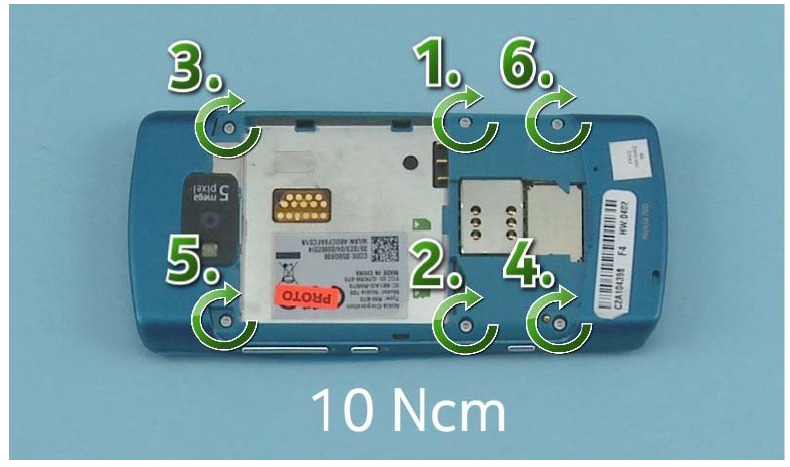

Draai de zes TORX + maat 4 schroeven vast met een aanhaalmoment van 10 Ncm in de getoonde volgorde.
Service-apparaten
 FLS-5 Flash-apparaat |  CA-101 Servicekabel |  AC-15 Reislader |
 SS-88 Tool voor het verwijderen van de camera |  Batterij BP-5Z |  Nokia Standard Toolkit (v2) Raadpleeg voor meer informatie de Service Bulletin (SB- 011) op Nokia Online. Contacten van leveranciers of fabrikanten voor het nabestellen van gereedschap zijn te vinden in het document "Aanbevolen serviceapparatuur" op Nokia Online. |

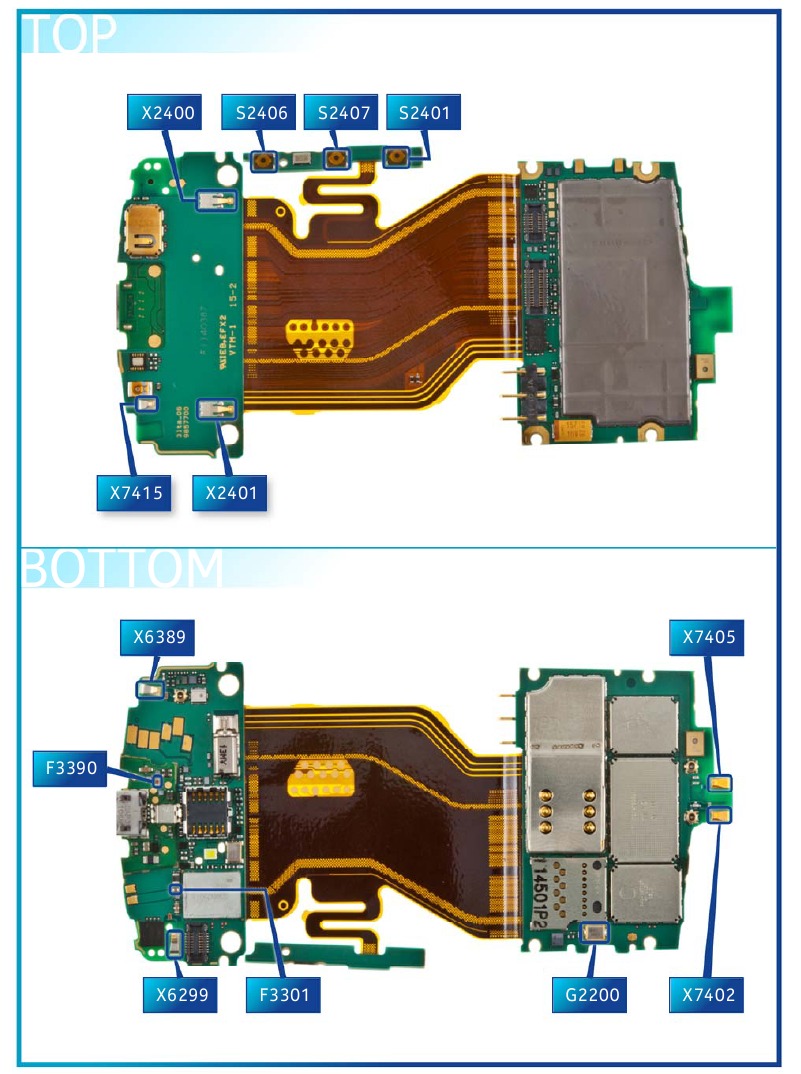

Soldeercomponenten

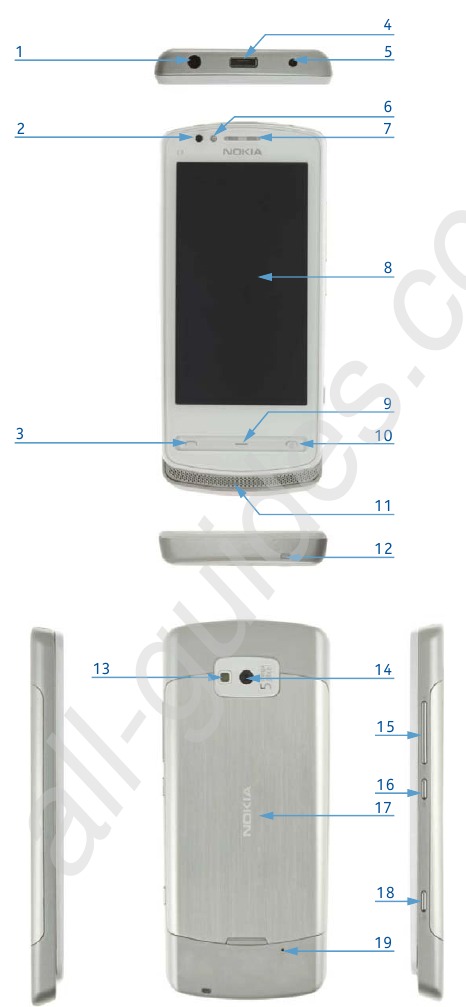

Productbediening en interfaces
- Nokia AV 3,5 mm connector
- Nabijheidssensor
- Beltoets
- Micro USB
- Oplaadconnector
- Omgevingslichtsensor
- Oorstuk
- Scherm
- Menutoets
- Einde/Aan/uit-toets
- IHF-luidspreker
- Koordhouder
- Ledflitser
- Camera
- Volume/Zoom-toets
- Vergrendeltoets
- Batterijklep
- Cameratoets
- Geluidsreducerende microfoon

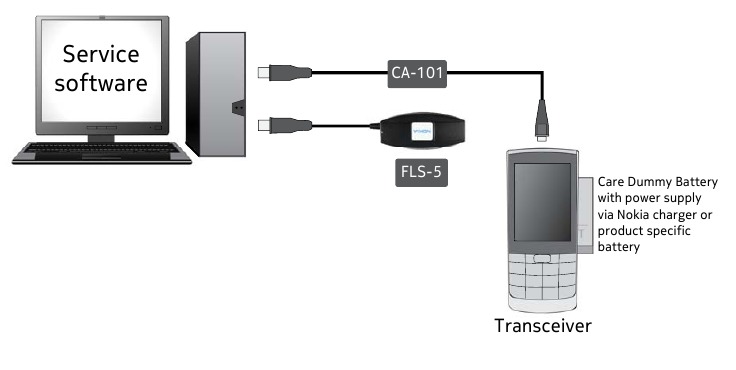

Serviceconcept
