Jabra Pro 9450, Link 14201-10 Handleiding
Mijn Jabra Pro 9450 verbinden met Siemens Opti Point 410, 420, 500, 600
Vereiste
Jabra Pro 9450 + Jabra Link 14201-10 + akoestische adapter (alleen verkrijgbaar bij Siemens)
In combinatie met een van de volgende telefoons:
- Opti Point 410 standard / advance
- Opti Point 420 standard / advance
- Opti Point 500 basic / standard / advance
- Opti Point 600
+ Opti Point akoestische adapter:
- min. versienummer voor: S30817-K7110-B508 -10
- min. versienummer voor: S30817-K7110-N508 -1
+ HiPath-telefoonsysteem:
- HiPath 500 vanaf V.5
- HiPath 1220 vanaf V2.1 build 032
- HiPath 2000 vanaf V1.0
- HiPath 3000 vanaf V3 SMR 14
- HiPath 3000 vanaf V4 SMR 7
- HiPath 4000 vanaf V1
Als een van de onderdelen ontbreekt, werkt de gespreksbediening op afstand niet.
Aansluiting

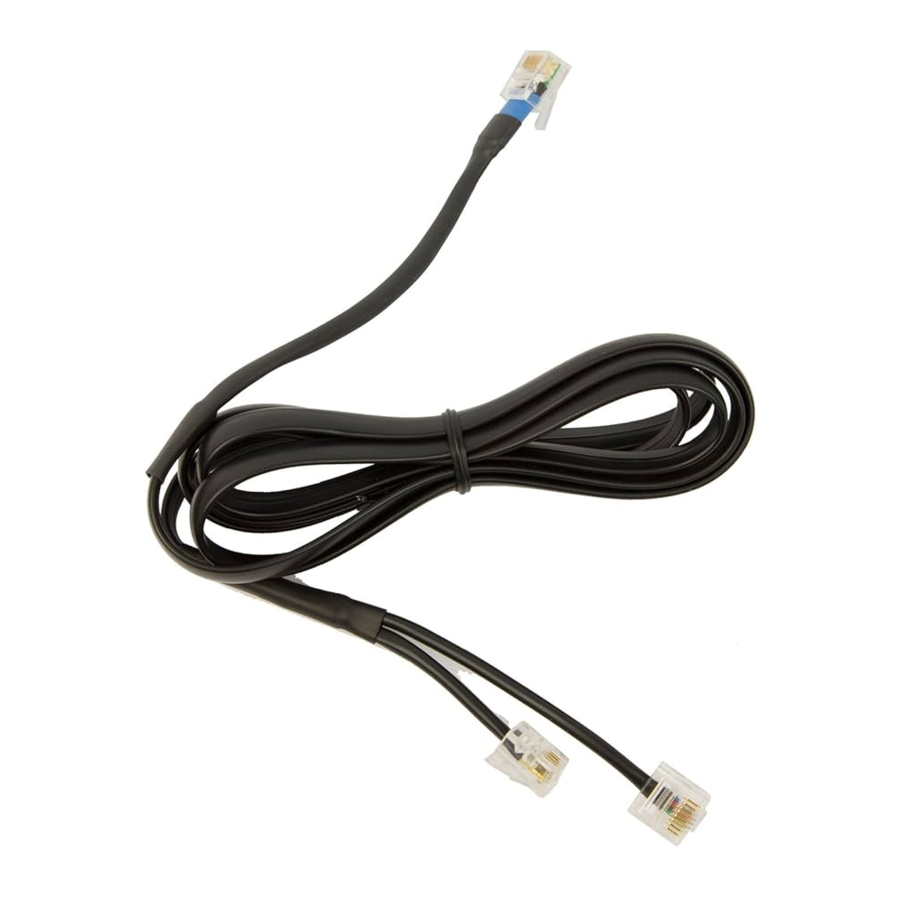

- Steek het 1-zijdige uiteinde van de DHSG-kabel gemarkeerd met "blauw" in de aansluiting van de universele adapter gemarkeerd met het "headset"-symbool
- Steek de RJ10-stekker in de aansluiting gemarkeerd met het "telefoon"-symbool en de RJ45-stekker in de aansluiting gemarkeerd met "AUX" op de basis
Handmatige configuratie
De juiste EHS-modus moet nu worden geïnstalleerd, selecteer hiervoor de Siemens Optipoint-modus zoals beschreven.
Basisinstelling
Zet de installatieschakelaar van de telefoon op stand "A".
Instelling microfoonniveau
Verwijder de kap van de basis van de Jabra Pro 9450 en bel met de headset, bijvoorbeeld naar een collega. Als u te luid of te zacht bent voor de persoon die u belt, drukt u op de volumeregelaar totdat u het optimale volumeniveau hebt bereikt.
Telefooninstelling
Zodra de headset is aangesloten en ingesteld, moet een reset worden uitgevoerd op de OptiPoint-telefoon, zodat de EHS-functie wordt geaccepteerd.
Een optionele headsetknop kan worden ingesteld via het telefoonmenu
(combinatie: *91 > Selecteer knop > Knop wijzigen > Headset > OK).
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Jabra Pro 9450, Link 14201-10 Handleiding
