Installatie
6.4
Ketel uitlijnen
6.4.1
Stelpoten bij vloerstaande cv-ketel monteren
Wanneer de cv-ketel direct op de vloer staat:
▶ 4 stelpoten in de traversen van de cv-ketel schroeven.
Stelpoten met transportmiddel monteren
▶ CV-ketel met behulp van een transportmiddel (steekkar) naar achte-
ren kantelen.
▶ Draai de stelpoten 5...10 mm in de draadboringen van de traversen.
▶ Zet de cv-ketel voorzichtig neer.

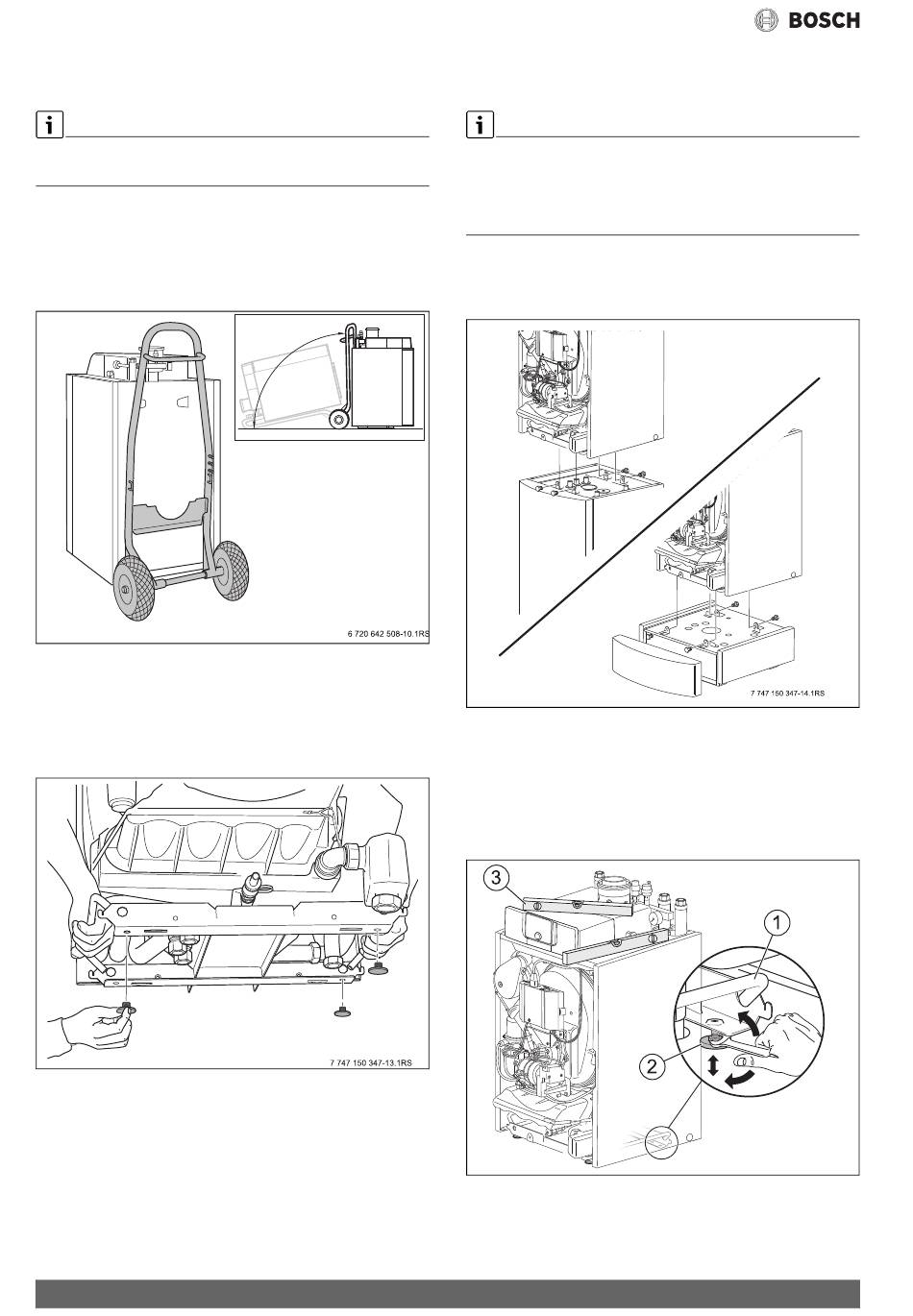

Afb. 12 Stelpoten met transportmiddel monteren
Stelpoten zonder transportmiddel monteren
▶ Kantel de cv-ketel naar de zijkant of naar achteren, zodat een tweede
persoon die stelpoten in de ketel kan schroeven.
▶ Draai de stelpoten 5...10 mm in de draadboringen van de traversen.
▶ Zet de cv-ketel voorzichtig neer.
Afb. 13 Stelpoten zonder transportmiddel monteren
16
6.4.2
CV-ketel op de sokkel of de boiler monteren
De stelpoten voor de bevestiging van de cv-ketel zijn al op de sokkel of de
boiler gemonteerd.
De bevestigingsbouten zijn met de sokkel meegeleverd. Bij montage op
een boiler, zijn de bevestigingsschroeven bij cv-circuitleidingwerk aan-
wezig.
▶ CV-ketel op de sokkel of de boiler tillen.
▶ Dwarsverstevigingen van het basisframe op de klembeugels van de
opstelplaat schroeven.
Afb. 14 CV-ketel op de sokkel of de boiler monteren
6.4.3
Ketel uitlijnen
Met de stelpoten [2] kunnen oneffenheden in het opstellingsvlak of de
fundering worden gecompenseerd.
▶ CV-ketel aan de grepen op het basisframe [1] in de uiteindelijke posi-
tie plaatsen.
▶ CV-ketel met de stelpoten en een waterpas horizontaal uitrichten.
Afb. 15 Ketel uitlijnen
[1]
Hefhulpmiddel
[2]
Stelvoet
[3]
Waterpas
