In bedrijf nemen
7.6
Meetwaarden opnemen of corrigeren
De meetwaarden moeten voor de eerste trap en de tweede trap in de mo-
dus schoorsteenvegerbedrijf opgemeten worden, aangezien in die mo-
dus een gedefinieerde werking van de eerste en tweede brandertrap
mogelijk is. Aangezien de brander steeds met een nominaal vermogen
(tweede trap) start, worden eerst de meetwaarden voor de tweede trap
en vervolgens de meetwaarden voor de eerste trap opgemeten.
Wij adviseren om de voorinstellingen die in de fabriek gedaan werden, te
controleren en deze niet te wijzigen, wanneer ze overeenstemmen met
de instelwaarden ( tab. 40, pagina 69).
De keteltemperatuur beïnvloedt de rookgastemperatuur. Meet daarom
liefst bij een keteltemperatuur van circa 60 °C en een branderlooptijd
van meer dan 5 minuten.
▶ Meetsonde tot in de kernstroom van het rookgas in het midden van de
rookgasaansluiting steken.
▶ Meet de rookgastemperatuur telkens bij gedeeltelijke en bij volledige
belasting.
▶ Neem de meetwaarden op en noteer deze in het inbedrijfstellingspro-
tocol ( hoofdstuk 16.1, pagina 64).
7.6.1
Rookgasverlies berekenen
Het rookgasverlies mag de voorgeschreven waarde van de plaatselijke
grenswaarden niet overschrijden.
De metingen worden in rookgasaansluitingen uitgevoerd.

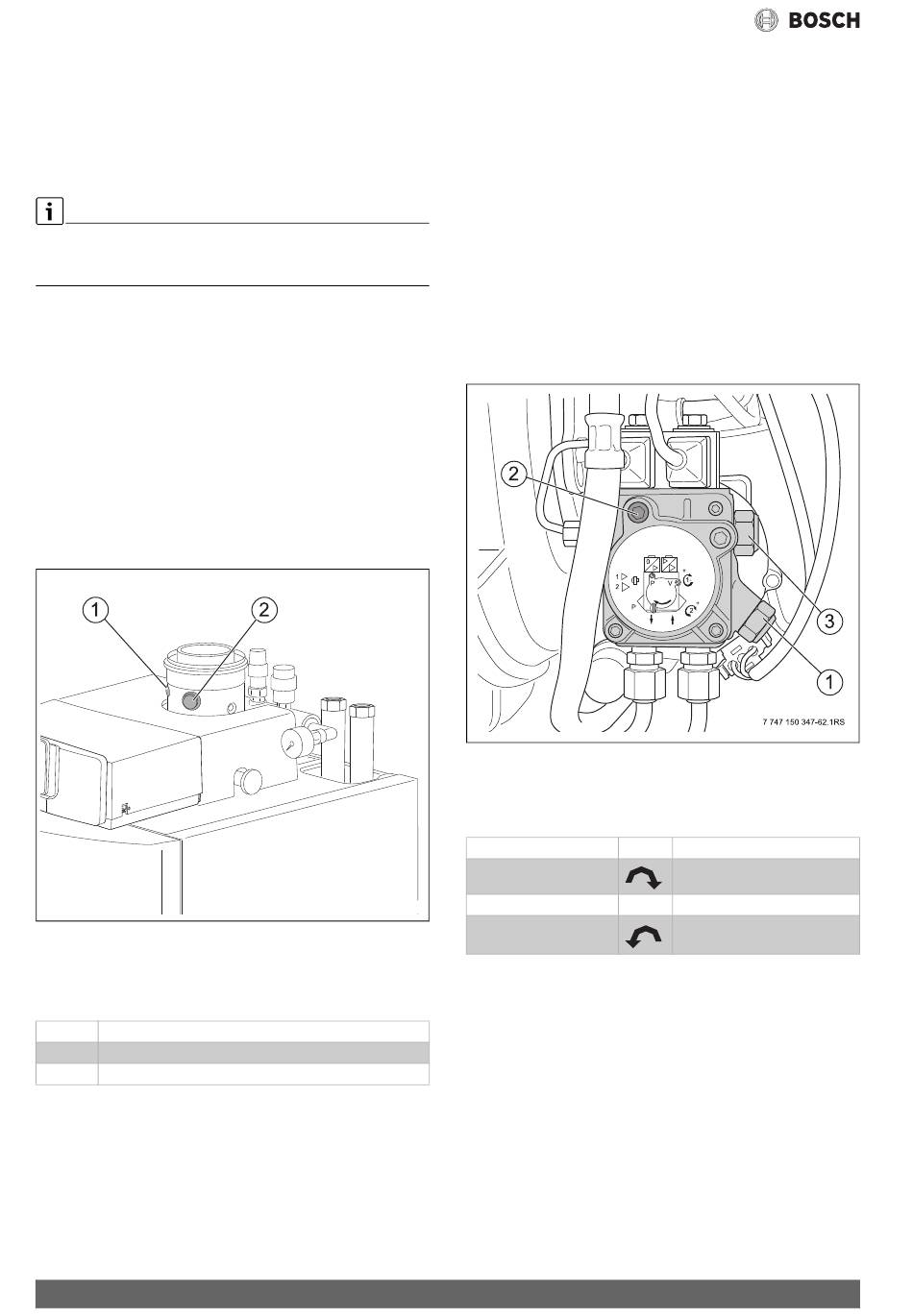

Afb. 52 Meetwaarden opnemen
[1]
Meetopening voor de luchttemperatuur t
[2]
Meetopening voor de rookgastemperatuur t
qA = (t
– t
) . (0,5/CO
+ 0,007) in %
A
L
2
t
Rookgastemperatuur bruto in °C
A
t
Luchttemperatuur in °C
L
CO
Koolstofdioxide in %
2
Tabel 14 Verklaring van de gebruikte afkortingen
34
7.6.2
Bij afwijkingen van de technische gegevens ( tabel 36, pagina 65)
gaat u als volgt tewerk:
▶ CO
▶ CO-gehalte (koolstofmonoxide) meten.
▶ Meet de trek van de schoorsteen.
▶ Fotocelstroom meten (via bedieningseenheid uitlezen).
▶ Roettest uitvoeren.
CO
Wanneer u de drukregelschroeven [1] en [3] iets draait, verandert u de
druk van de oliepomp en bijgevolg ook het CO
of de eerste trap.
▶ Schroef de manometer van de oliedruk in de aansluiting van de olie-
Afb. 53 Druk instellen
[1]
[2]
[3]
0010004021-001
L
Tabel 15 Druk instellen
A
Bijregelen bij afwijkingen
-gehalte bijregelen, eventueel CO
2
tordruk instellen.
- gehalte bijstellen
2
pomp met de markering P [2].
drukregelschroef voor de tweede trap
aansluiting voor de manometer voor oliedruk
drukregelschroef voor de eerste trap
Druk verhogen
Naar rechts draaien
Druk verlagen
Naar links draaien
