Antihevelklep
In tankinstallaties, waarbij het hoogst mogelijke stookoliepeil in de tank
hoger ligt dan het laagste punt van de zuigleiding, moet als veiligheidsin-
richting een antihevelventiel worden geïnstalleerd. Het ventiel voorkomt
bij een breuk van de olieleiding een automatische aftap van de tank door
de zuigende werking van de stookolie. Voor dit doel kunnen antihevel-
magneetventielen of antihevelmembraanventielen worden gebruikt. In-
stalleer het ventiel boven het hoogst mogelijke stookoliepeil van de tank.
Wij adviseren gebruik te maken van antihevelmagneetventielen (stroom-
loos gesloten), omdat deze door elektrische energie worden bediend.
Antihevelmembraanventielen worden door de onderdruk van de bran-
derpomp bediend.
Bij gebruik van een vacuümgestuurde antihevelklep (bijvoorbeeld mem-
braanklep of zuigerklep) wordt de onderdruk aan de aanzuigzijde bij de
oliebranderpomp verhoogd. Zo kan de grens van 0,4 bar vaak niet aan-
gehouden worden.
6

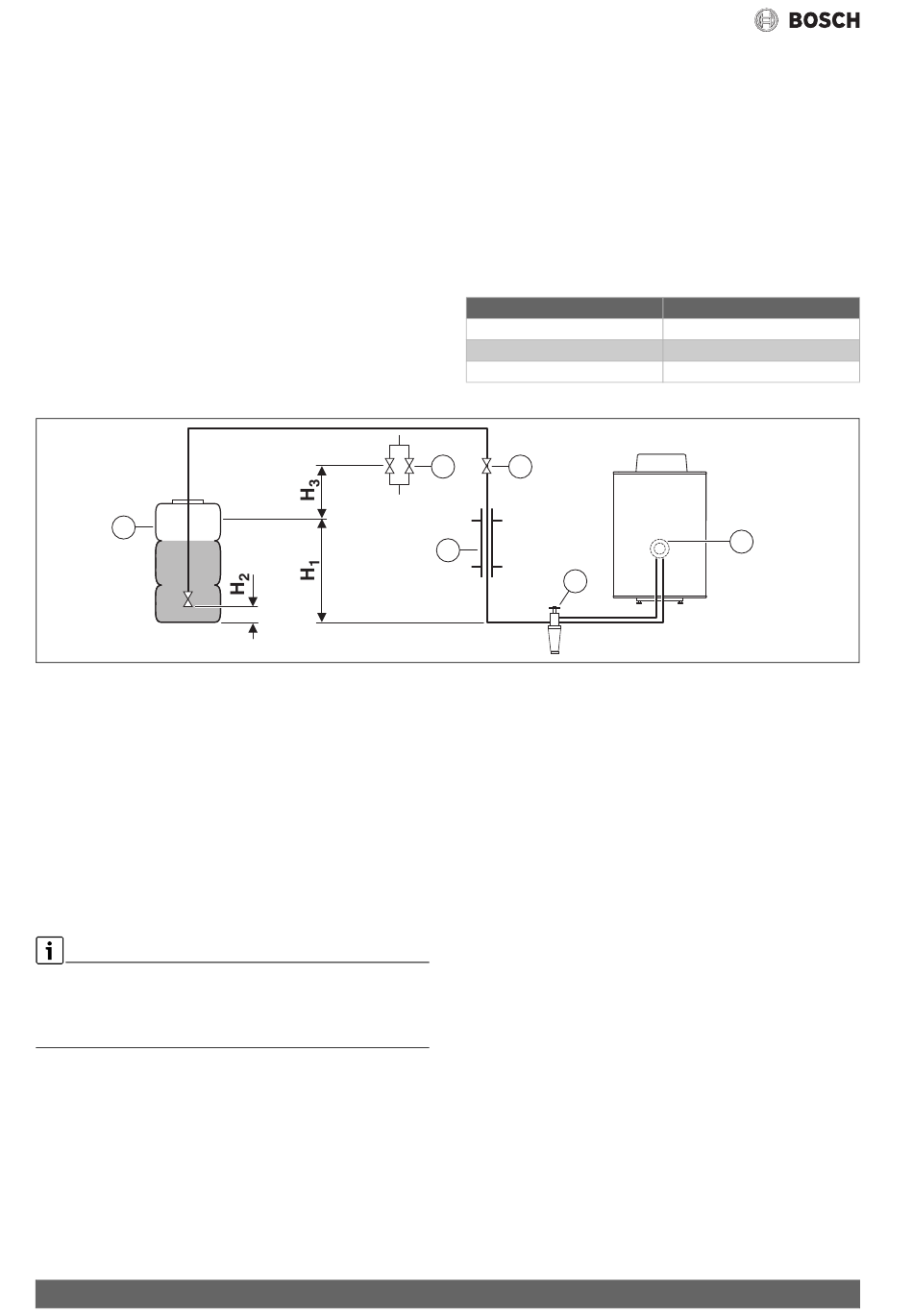

Afb. 22 Installatievoorbeeld
H
Hoogte van het maximale stookoliepeil
1
H
Hoogte van de olie-aanzuiging in de olietank
2
H
Hoogte boven het maximale stookoliepeil (retour aangegeven)
3
[1]
Brander
[2]
Filter met afsluiter
[3]
Beschermbuis (indien nodig)
[4]
Antihevel-magneetventiel (drukontlast, vertraagd sluitend)
[5]
Membraan-antihevelventiel (drukontlastend)
[6]
stookolietank
6.9.3
Installatie voor olietoevoer controleren
Voor aansluiting van de olietoevoerleiding op de brander controleren, of
alle olieleidingen schoon en dicht zijn.
Binnenin de ommanteling werd er een oliefilter met geïntegreerde ont-
luchter gemonteerd in de fabriek.
▶ Oliefilter TOC80 niet in bedrijf onder druk gebruiken, bijvoorbeeld
met een extra pomp in de aanvoerleiding.
▶ Voer een visuele controle van de olieleiding uit.
▶ Eventueel olieleiding reinigen of vervangen.
22
Installatie van de veiligheidsvoorzieningen
Respecteer bij de installatie, dat de onderdruk aan de zuigzijde op de
oliebranderpomp in het meest ongunstige geval niet hoger wordt dan
0,4 bar.
Respecteer hierbij:
• Maximale aanzuighoogte bij minimaal oliepeil
• Lengte van de aanzuigleiding
• Viscositeit van de olie in het voorraadvat bij extreme wintertempera-
tuur
• Extra drukverlies over andere armaturen, bijvoorbeeld oliefilter, af-
sluiters
Maat
H
1
H
2
H
3
Tabel 10
5
4
3
2
