6.10.3 Functiemodule insteken
In totaal kunnen 2 functiemodules (bijvoorbeeld Mx100) in de regelaar
op de modulehouder worden geïntegreerd en in combinatie met een be-
dieningseenheid (CW 400/CW 800) worden gebruikt. Voor aanvullende
modules is telkens een complete behuizing nodig (toebehoren).
Houd het montagevoorschrift van de modules aan.
▶ Voer de achterste haakjes aan de buitenzijde van de functiemodule in
de uitsparingen van de regelaar in.
▶ Druk de voorzijde van de module naar onder.

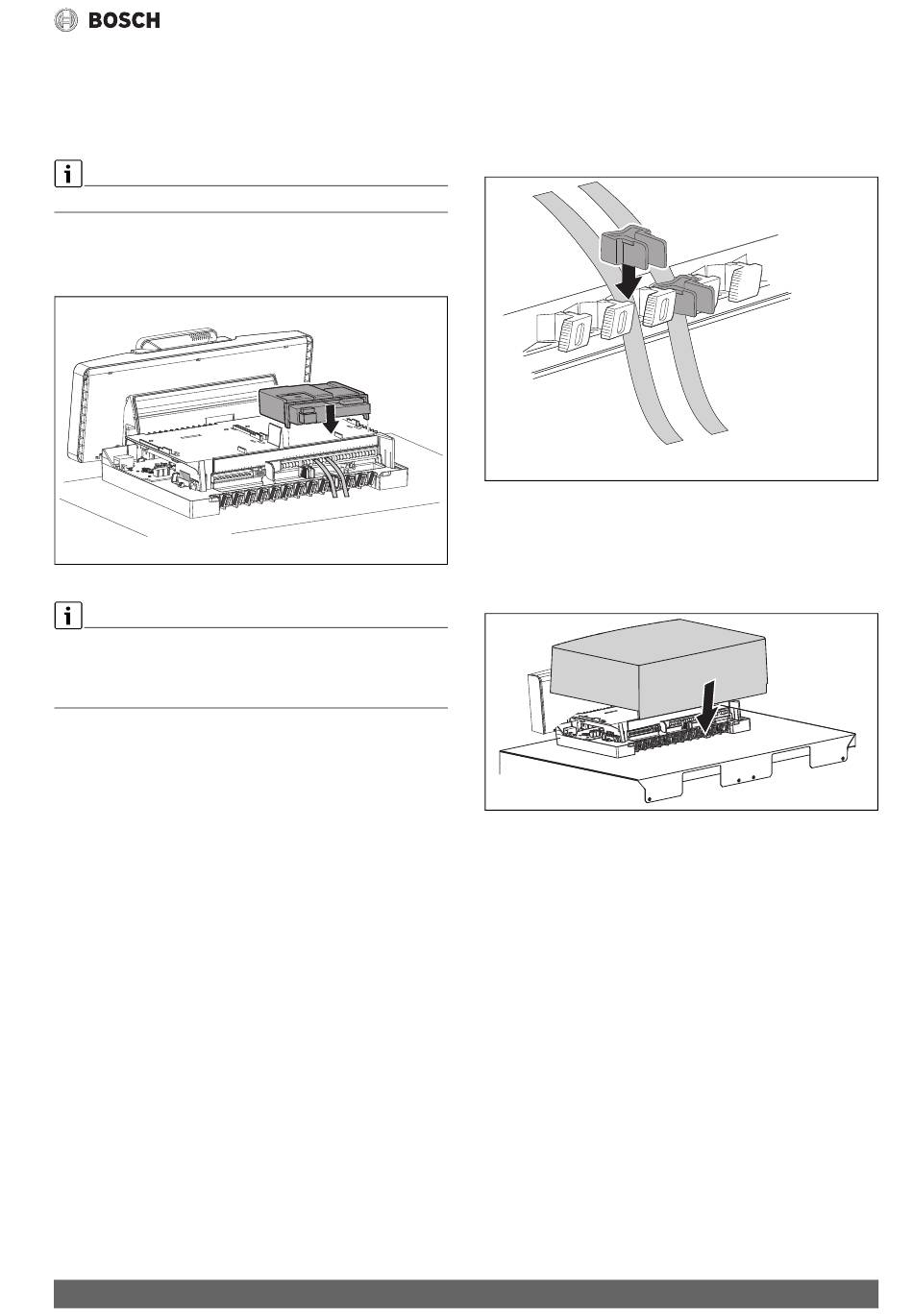

Afb. 29 Functiemodule insteken
De functiemodule conform aansluitschema ( afb. 16.3.1, [9 en 22],
pagina 65) met de regelaar MX25 elektrisch verbinden.
Andere installatie-instructies Installatiehandleidingen van de functie-
modules.
Olio Condens 8000 F – 6720868720 (2020/02)
6.10.4 Trekontlasting plaatsen
▶ Alle elektrische kabels met kabelhouders beveiligen (leveringsom-
vang).
▶ Kabel in de bedoelde posities plaatsen.
▶ Kabelhouder met de kabel van boven in de gleuf plaatsen en naar be-
neden drukken, tot de kabel slipveilig vastgeklemd is.
Afb. 30 Kabels met trekontlasting vastzetten
6.10.5 Afdekkap monteren
▶ Afdekkap van de regelaar van boven op het onderste deel plaatsen en
0010004529-001
naar onderen drukken tot deze vastklikt.
▶ Afdekkap van de regelaar met 2 schroeven borgen in omgekeerde
volgorde van de demontage ( hoofdstuk 6.10.1, pagina 23).
Afb. 31 Afdekkap monteren
Installatie
0010007594-001
0010005753-001
25
