6.9.4
Installatie voor olietoevoer aansluiten
De brander wordt in een éénpijpsysteem aangesloten. De afsluitkraan
voor de stookolie bevindt zich boven op de cv-ketel [3].
▶ Olieleiding met DN 6 (d
= 4 mm) of maximaal DN 8 uitvoeren
i
( hoofdstuk 6.9.1, pagina 20).
▶ 2 schroeven van de afdekkap van de bedieningseenheid [1] losma-
ken en de afdekkap wegnemen.
▶ Draai 2 schroeven van de achterste afdekkap [2] los en neem de af-
dekkap weg.
▶ Olieleiding op olieafsluiter [3] aansluiten.
▶ Achterste afdekkap [2] monteren.
▶ Afdekkap [1] monteren.

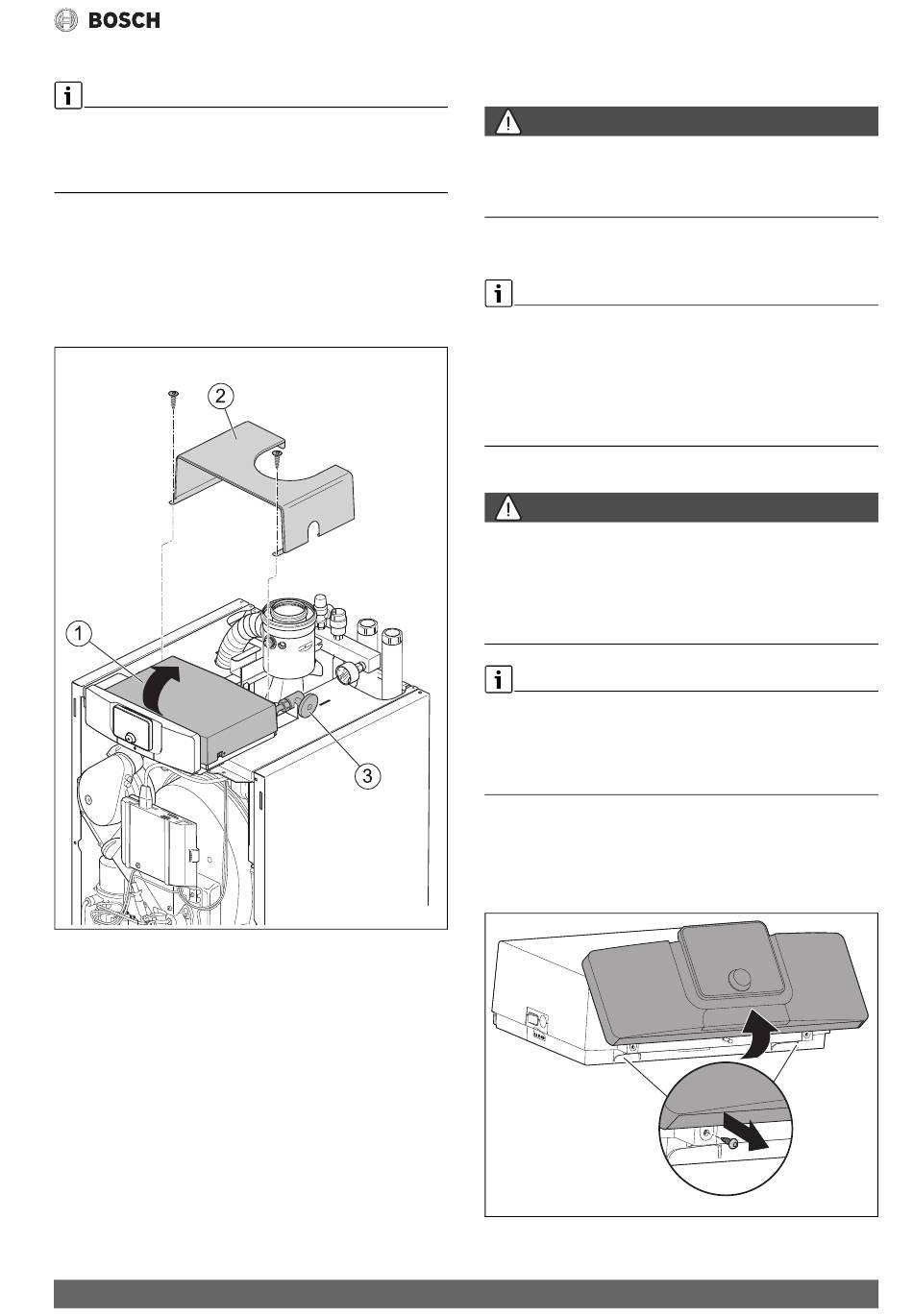

Afb. 23 Olieleiding aansluiten
[1]
Afdekklep van de bedieningseenheid
[2]
Achterste afdekkap
[3]
Afsluitkraan stookolie
Olio Condens 8000 F – 6720868720 (2020/02)
6.10
Elektrische aansluiting
De cv-ketel is pas met de geïnstalleerde regelaar volledig functioneel.
GEVAAR:
Levensgevaar door elektrische stroom!
▶ Schakel alle polen van de netspanning stroomloos en zorg ervoor dat
ze niet per ongeluk opnieuw kunnen worden ingeschakeld voordat
elektrische installatiewerkzaamheden worden uitgevoerd.
Bij het aansluiten van elektrische modules het aansluitschema en de
handleidingen van de betreffende producten respecteren.
Let bij de elektrische aansluiting op het volgende:
▶ Voer de elektrische werkzaamheden binnen de cv-installatie enkel uit
wanneer u voor die werkzaamheden over de vereiste kwalificaties be-
schikt. Wanneer geen geldende kwalificatie aanwezig is, moet de
elektrische aansluiting door een erkend installateur worden uitge-
voerd.
▶ Respecteer de plaatselijke voorschriften!
6.10.1 Netaansluiting uitvoeren
GEVAAR:
Levensgevaar door elektrische stroom!
Verkeerd aangesloten kabels kunnen verkeerd bedrijf met mogelijke ge-
vaarlijke gevolgen veroorzaken.
▶ Bij het uitvoeren van de elektrische aansluitingen het aansluitschema
van de regelaar MX25 respecteren (hoofdstuk 16.3.1,
pagina 65).
Zorg ervoor, dat er een genormeerde scheidingsinstallatie (contactaf-
stand > 3 mm) aanwezig is voor de afschakeling van de cv-ketel van het
stroomnet over alle polen.
▶ Bouw een scheidingsinstallatie in, wanneer geen scheidingsinstalla-
tie is geïnstalleerd.
▶ Breng een vaste netaansluiting tot stand volgens de plaatselijke voor-
schriften.
▶ Klap de bedieningseenheid op de regelaar naar boven, om de toegan-
kelijkheid van de schroeven te waarborgen.
▶ Verwijder de 2 schroeven van de afdekkap van de regelaar.
0010003991-001
Afb. 24 Bedieningseenheid naar boven geklapt
▶ Bedieningseenheid weer naar voren klappen.
Installatie
1. 1. 1.
2. 2. 2.
0010004480-001
23
