A
Connettori di ingresso audio analogico (LINE IN)
Usare questi per l'ingresso audio analogico stereo. Collegare
qui i connettori di uscita audio di un registratore a cassette, un
lettore CD o altri dispositivi con uscita audio.

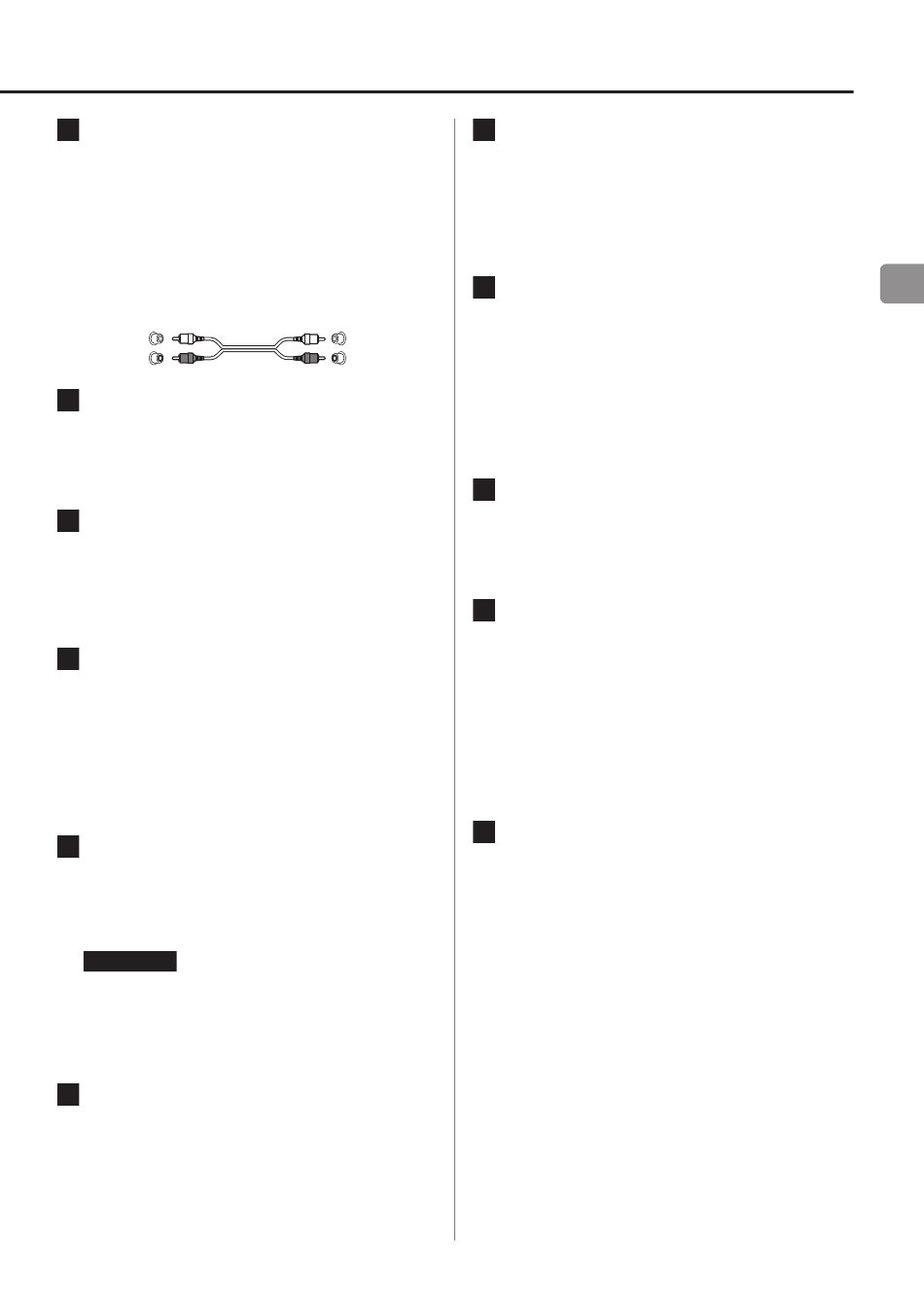

Per i collegamenti utilizzare cavi audio RCA disponibili in
commercio.
Collegare il connettore di ingresso R di questa unità al connet-
tore di uscita R del dispositivo di uscita audio e il connettore
di ingresso L di questa unità al connettore di uscita L dell'altro
dispositivo.
Bianco (L)
Rosso (R)
B
Connettori di ingresso audio digitale RCA COAXIAL
Usare questi per l'ingresso audio digitale. Collegare qui i connet-
tori di uscita audio digitale coassiale dei dispositivi audio.
Utilizzare cavi digitali coassiali RCA disponibili in com-
mercio per i collegamenti.
C
Porta ETHERNET
Collegare un cavo LAN disponibile in commercio a questa
porta quando si desidera collegare l'unità a una rete cablata o a
Internet.
o Quando si passano le sorgenti di ingresso, questa porta è
contrassegnata "NET".
D
Porta per chiavette USB (USB DRIVE)
Collegare qui le chiavette USB contenenti file audio.
o L'alimentazione massima è 0,5 A.
o Questa porta può essere utilizzata solo per riprodurre file
audio contenuti in una chiavetta USB collegata.
o Per riprodurre file audio su una chiavetta USB collegata a una
porta per chiavette USB, impostare la sorgente di ingresso su
NET e utilizzare un'app per la riproduzione (pagina 37).
E
Porta USB
Usare per immettere audio digitale da un computer. Collegarlo
alla porta USB di un computer.
Utilizzare un cavo USB 2.0 disponibile in commercio (tipo
A-B) per il collegamento.
ATTENZIONE
Prima di collegare un computer con un sistema operativo
Windows, è necessario installare il driver dedicato sul computer
(pagina 56).
Il corretto collegamento non è possibile con un computer che
non dispone di questo driver installato.
F
Porta di manutenzione
Questa è usata per la manutenzione. Non collegare nulla a questa
porta se non indicato dal nostro servizio di assistenza.
G
Connettori TRIGGER 12V
Usare questi per controllare l'alimentazione da una sorgente
esterna.
Non collegare nulla a questi connettori quando non li si utilizza
(pagina 40).
Utilizzare cavi con presa mini mono disponibili in com-
mercio per i collegamenti.
H
Connettori di uscita audio analogica (LINE OUT)
Questi emettono audio analogico a 2 canali. Collegare que-
ste prese XLR o RCA a un amplificatore stereo o altoparlanti
Bianco (L)
alimentati.
Rosso (R)
Utilizzare cavi disponibili in commercio per i collegamenti.
XLR: Cavi XLR bilanciati
RCA: Cavi audio RCA
Collegare il connettore R di questa unità al connettore R dell'am-
plificatore e il suo connettore L al connettore L dell'amplificatore.
I
Connettori di ingresso audio digitale OPTICAL
Usare questi per l'ingresso audio digitale. Collegare qui i con-
nettori di uscita audio digitale ottica dei dispositivi audio.
Utilizzare cavi digitali ottici disponibili in commercio con
connettori quadrati (TOSLINK) per i collegamenti.
J
Connettore di ingresso sincronizzazione clock
(CLOCK 10MHz IN)
Utilizzare il connettore dell'ingresso di sincronizzazione del
clock (CLOCK 10MHz IN) per immettere i segnali di sincronizza-
zione del clock a 10 MHz (pagina 61).
Utilizzare un cavo coassiale BNC disponibile in commer-
cio per il collegamento.
o La sincronizzazione del clock è possibile solo quando la
sorgente di ingresso è USB, NET (comprese le chiavette USB),
COAXIAL, OPTICAL o Bluetooth.
K
Presa di alimentazione (~IN)
Inserire qui il cavo di alimentazione incluso.
Al termine di tutte le altre connessioni, collegare la spina
del cavo di alimentazione a una presa a muro.
V
Non utilizzare alcun cavo di alimentazione diverso
da quello in dotazione con questa unità. L'uso di
altri cavi di alimentazione potrebbe provocare
incendi o scosse elettriche.
V
Scollegare la spina di alimentazione dalla presa se
non si utilizza l'unità per un lungo periodo.
IT
39
