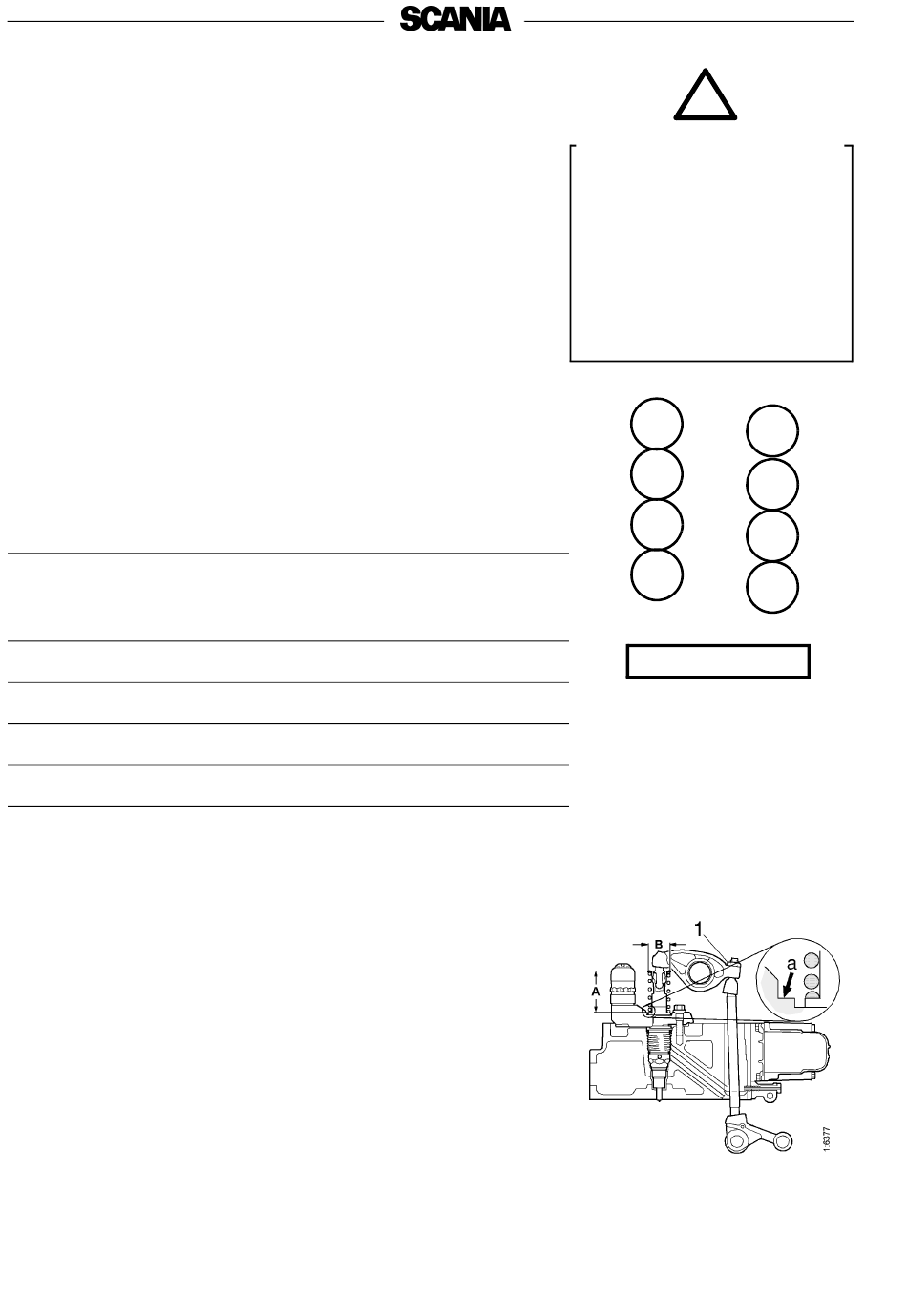

20. Elke 2.400 uur:
Klepspeling controleren en afstellen
N.B.:
Het controleren en afstellen van klepspeling dient ook na de
eerste 400 bedrijfsuren te worden uitgevoerd.
De klepspeling moet worden afgesteld wanneer de motor koud is, niet eerder
dan 30 minuten nadat de motor heeft gedraaid.
De kleppendekselpakkingen moeten indien nodig worden vervangen.
Aanhaalmoment: 26 Nm.
Inlaatklepspeling: 0,45 mm.
Uitlaatklepspeling: 0,70 mm.
Aanhaalmoment borgmoer: 35 Nm.
Afstelvolgorde
- Verdraai het vliegwiel zodat de markeringen op het vliegwiel zichtbaar
zijn in het onderste venster van het vliegwielhuis.
- Meet de klepspeling met behulp van een voelermaat en stel de kleppen
af in de volgorde in de onderstaande tabel. De correcte klepspelingen
worden ook vermeld op het instructieplaatje van een van de
kleppendeksels.
Merkteken op
vliegwiel
TDC Down (0°)
TDC Up (180°)
TDC Down (360°)
TDC Up (540°)
21. Elke 2.400 uur
Tuimelaars pompverstuivers
controleren en afstellen
N.B.:
Het controleren en afstellen van de tuimelaars van de
pompverstuivers moet ook samen met het controleren en
afstellen van de klepspeling na de eerste 400 bedrijfsuren worden
uitgevoerd.
50
Inlaatkleppen
Klepoverlap
afstellen op
op cilinder
cilinder
6
7 en 8
7
1 en 5
1
2 en 4
4
3 en 6
Uitlaatkleppen
afstellen op
cilinder
4 en 5
2 en 6
3 en 7
1 en 8
© Scania CV 2009
!
WAARSCHUWING
Blokkeer het startsysteem
wanneer er aan de motor wordt
gewerkt.
Als de motor per abuis wordt
gestart, dan bestaat een
AANZIENLIJK RISICO OP
LETSEL.
5
6
7
8
VLIEGWIEL
Cilindernummering
Meting A =
PDE31: 66,9 ±0,1 mm
PDE32: 69,9 ±0,1 mm
Meting B=
PDE31: 36,5 mm
PDE32: 38,8 mm
1
2
3
4
