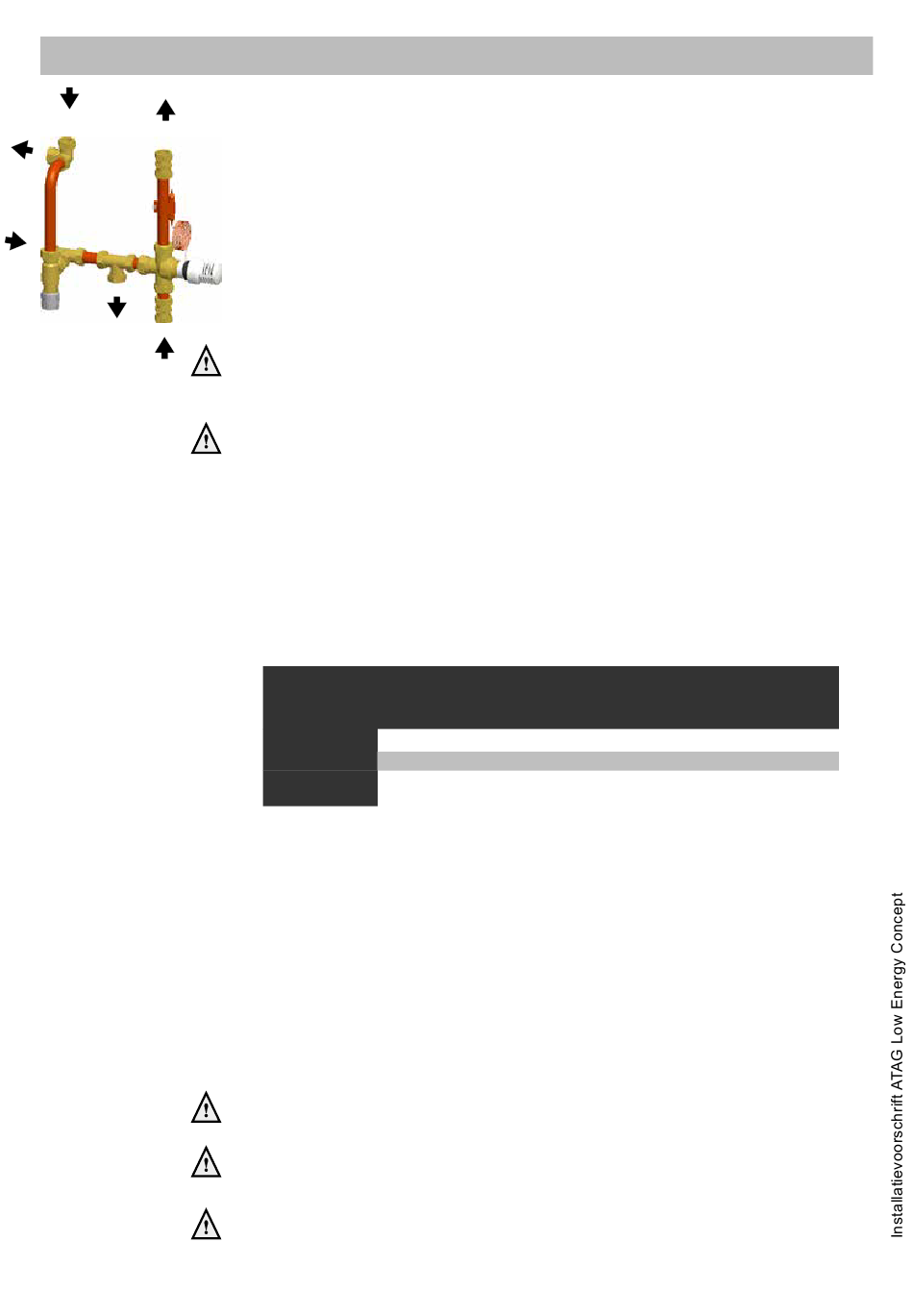

6.1 Plaatsen van de hydraulische set

Aanvoer
Retour
cv-ketel
cv-ketel
7.
8.
B.
A.
2.
1.
De meegeleverde hydraulische set moet direct onder de combiketel worden geplaatst
en omvat de volgende onderdelen
A. AVDO, fabriekszijdig ingesteld op 200mbar en verzegeld.
B. Thermostatisch mengventiel cv. Dit ventiel voorkomt te hoge temperaturen in het
cv-circuit en moet worden ingesteld op de ontwerp-aanvoertemperatuur van het
afgiftesysteem.
• Aansluitingen voor het opslagvat (1=aanvoer, 2=retour).
• Aansluitingen voor het cv-afgiftesysteem (7=aanvoer, 8=retour).
Schuif de hydraulische set, met de instelknop aan de rechterzijde, over de aanvoer en
retourleiding van de combiketel en draai de wartels van de 22mm knelkoppelingen aan.
Aangezien deze ketel toegepast wordt in het ATAG Low Energy Concept (ALEC)
moet de volledige hydraulische set worden toegepast om stromingsproblemen
in de installatie te voorkomen.
Bij het verwijderen van de kunststof afdichtdoppen op de leidingen van de ketel
kan vuil testwater vrijkomen.
Monteer het cv-systeem volgens de huidige regelgeving.
De aansluitleidingen zijn voorzien van 22mm knelfittingen waarop de installatie aange-
sloten kan worden. Isoleer de installatie zorgvuldig.
De ketel beschikt over een zelfregelend en zelfbeschermend besturingssysteem voor
de belasting en de pompcapaciteit. Hierbij wordt het temperatuurverschil tussen het
aanvoer- en retourwater gecontroleerd. Tabel 6.1.a geeft de waterverplaatsing weer
die de modulerende circulatiepomp kan leveren bij een bepaalde installatieweerstand.
pomptype
Keteltype
E264EC ALEC
UPM 15-70
E325EC ALEC
UPM 15-70
Installatieweerstand
Indien de installatieweerstand hoger is dan de vermelde waarde zal de besturing de pomp
op maximale pompcapaciteit laten draaien en de belasting aanpassen totdat een, voor
de regeling acceptabel, temperatuurverschil tussen aanvoer- en retourwater is bereikt.
Wanneer het temperatuurverschil hierna te groot blijft zal de ketel zichzelf uitschakelen
en wachten tot het te grote temperatuurverschil tussen de aanvoer en de retour weer
afgenomen is.
De regeling zal, indien een onacceptabel temperatuurverschil wordt geconstateerd,
herhaaldelijk proberen waterstroming tot stand te brengen. Lukt dit niet, dan zal de ketel
blokkeren (c1 54).
De ketel is standaard voorzien van een intern overstortventiel van 3 bar. Deze is
gezamenlijk met de condensafvoer aangesloten op de afvoerconstructie naar het riool.
De ketel is niet voorzien van een ingebouwd waterfilter. Advies: plaats in de re-
tourleiding een filter om inwendige vervuiling van de ketel te voorkomen.
De ketel is niet geschikt voor installaties die zijn uitgevoerd met "open"
expansievaten.
Toevoegmiddelen aan het water in de installatie zijn slechts toegestaan na
schriftelijke toestemming van ATAG Verwarming (zie hoofdstuk 6.6 Waterkwaliteit).
waterstroming
toestel
installatieweerstand
l/min
l/h
16,8
1010
18
1080
toelaatbare
kPa
mbar
27
275
20
200
tabel 6.1.a
17
