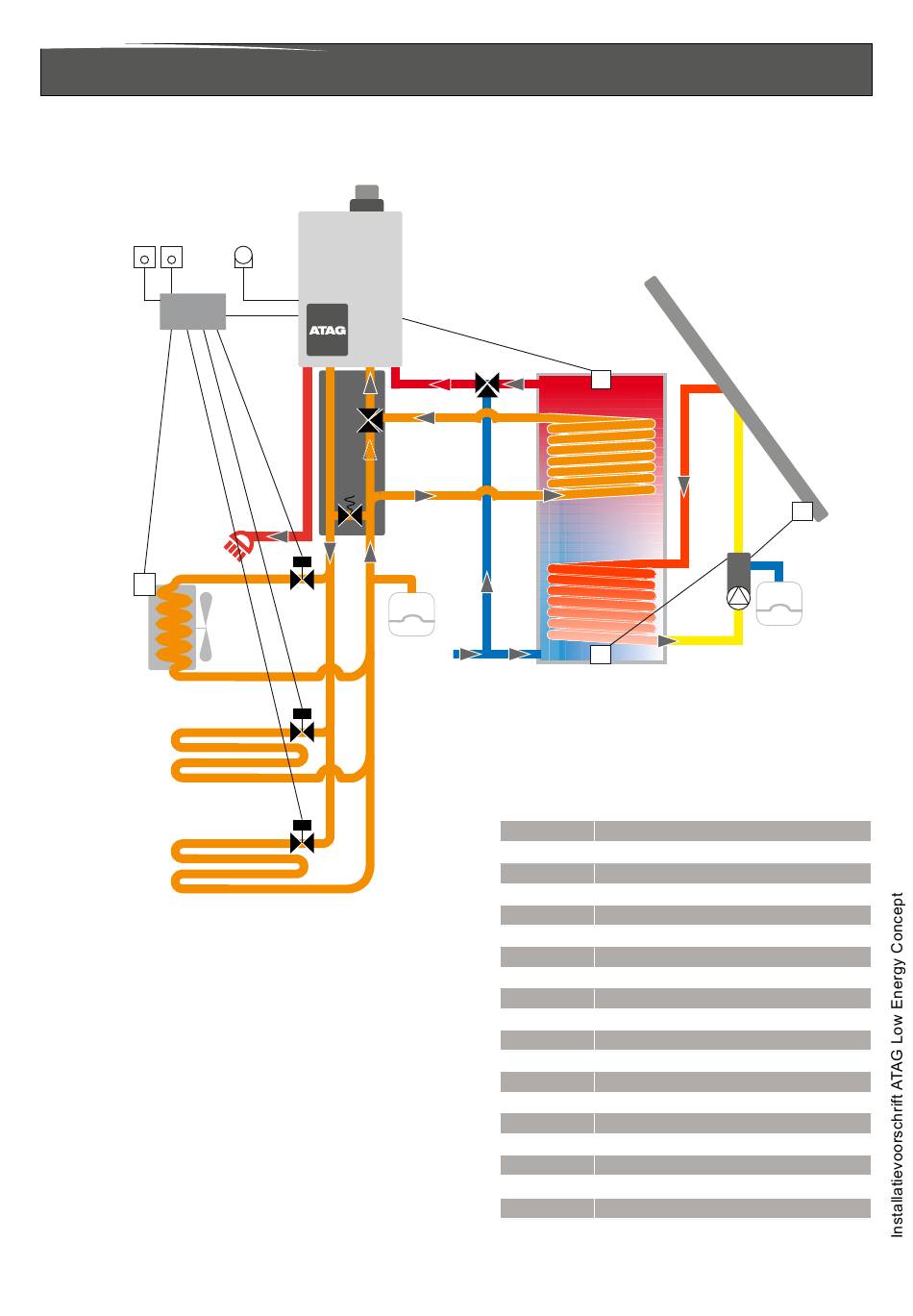

Bijlage D.3 Schema ALEC met Controlbox (extra cv-circuit en wtw)
TH1
TH2
Controlbox
W
MIT
WTW
Naverwarmer
V3
Afgiftesysteem 2
V2
Afgiftesysteem 1
V1
BV
LMU
K2
K3
A
R
V3
SW-V3
V2
SW-V2
V1
SW-V1
BVT
K1
K
TB
LMU
Regelunit cv combiketel
SolarStation
Regelunit solardeel + expansievat
TH1
Kamerthermostaat
TH2
Extra kamerthermostaat voor zone
BV
Buitenvoeler (optioneel)
BVT
Brander voorwaarde thermostaat
A
Aanvoer cv
R
Retour cv
K
Koudwateraansluiting
W
Warmwateraansluiting
K1
Thermostatisch mengventiel tapwater
K2
Thermostatisch mengventiel CV
K3
AVDO
TB
Temperatuurmeting onderzijde boilervat
TC
Temperatuurmeting uitgang collector
Solar pomp
Regelbare pomp solardeel (A-label)
Controlbox
Regelunit voor aansturing naverwarmer of 2e cv circuit
V1-3
Zoneklep aansluiting 230V
SW-V1-3
Eindcontact van de zoneklep
MIT
Minimum inblaastemperatuur contact van de WTW
TC
SolarStation
Solar
pump
63
