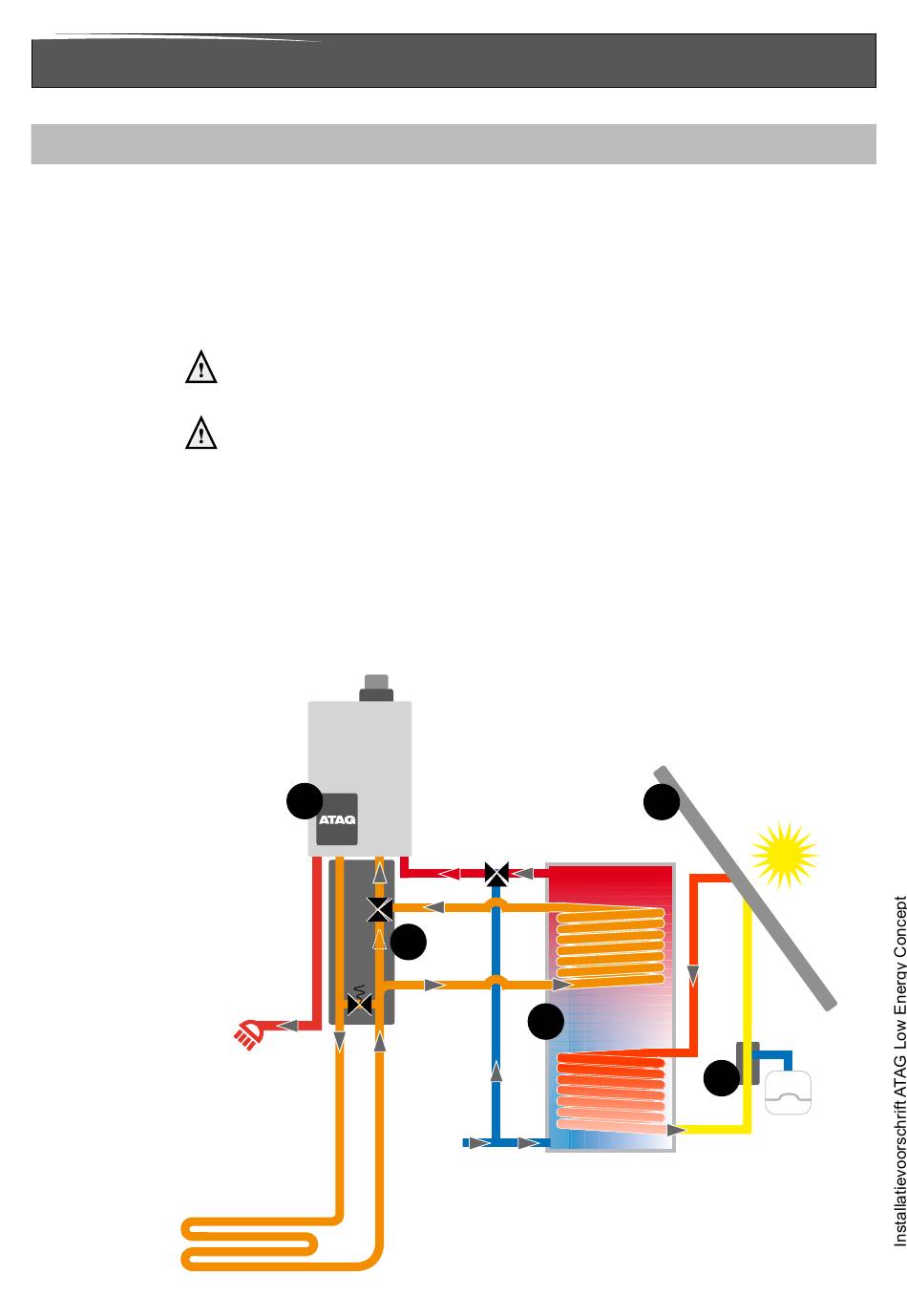

Systeembeschrijving
4.1 Algemeen
1
ALEC Combiketel
2
ALEC Hydraulische set
3
ALEC Energieopslagvat
4
SolarStation
5
SolarCollector
Het ATAG Low Energy Concept (ALEC) is bedoeld voor de ruimteverwarming en warmwa-
terbereiding van (nieuwbouw) woningen met een laag energieverbruik en/of bestaande
woningen die voorzien zijn van een laag temperatuur afgiftesysteem (LT afgiftesysteem,
ontwerp-aanvoertemperatuur maximaal 50°C).
Zonnewarmte wordt primair gebruikt voor de verwarming van zowel tapwater als voor
verwarming van de woning. Secundair wordt aardgas gebruikt voor eventuele aanvulling
van de warmtebehoefte.
Hoe lager de ontwerp temperatuur van het cv-afgiftesysteem hoe meer zonne-
energie benut kan worden voor ruimteverwarming
ATAG adviseert om het ALEC systeem in te zetten bij cv vermogens van 1 tot
15kW.
Het ALEC systeem bestaat uit een goed geïsoleerd energieopslagvat gevuld met tap-
water en voorzien van 2 spiralen (warmtewisselaars).
• Op de onderste spiraal wordt het zonnesysteem aangesloten.
• Op de bovenste spiraal wordt het cv deel van de combiketel aangesloten in serie
met het afgiftesysteem. Het retourwater van het afgiftesysteem stroomt eerst door
de spiraal, dan door de combiketel en gaat vervolgens naar het afgiftesysteem
• Aan de onderzijde van het vat wordt het sanitaire koud water aangesloten.
• Aan de bovenzijde van het vat gaat voorverwarmd sanitair water naar de combiketel
om als dat nodig is naverwarmd te worden tot de gewenste taptemperatuur.
Het zonsysteem en de combiketel hebben elk hun eigen besturing.
1
2
5
3
4
7
