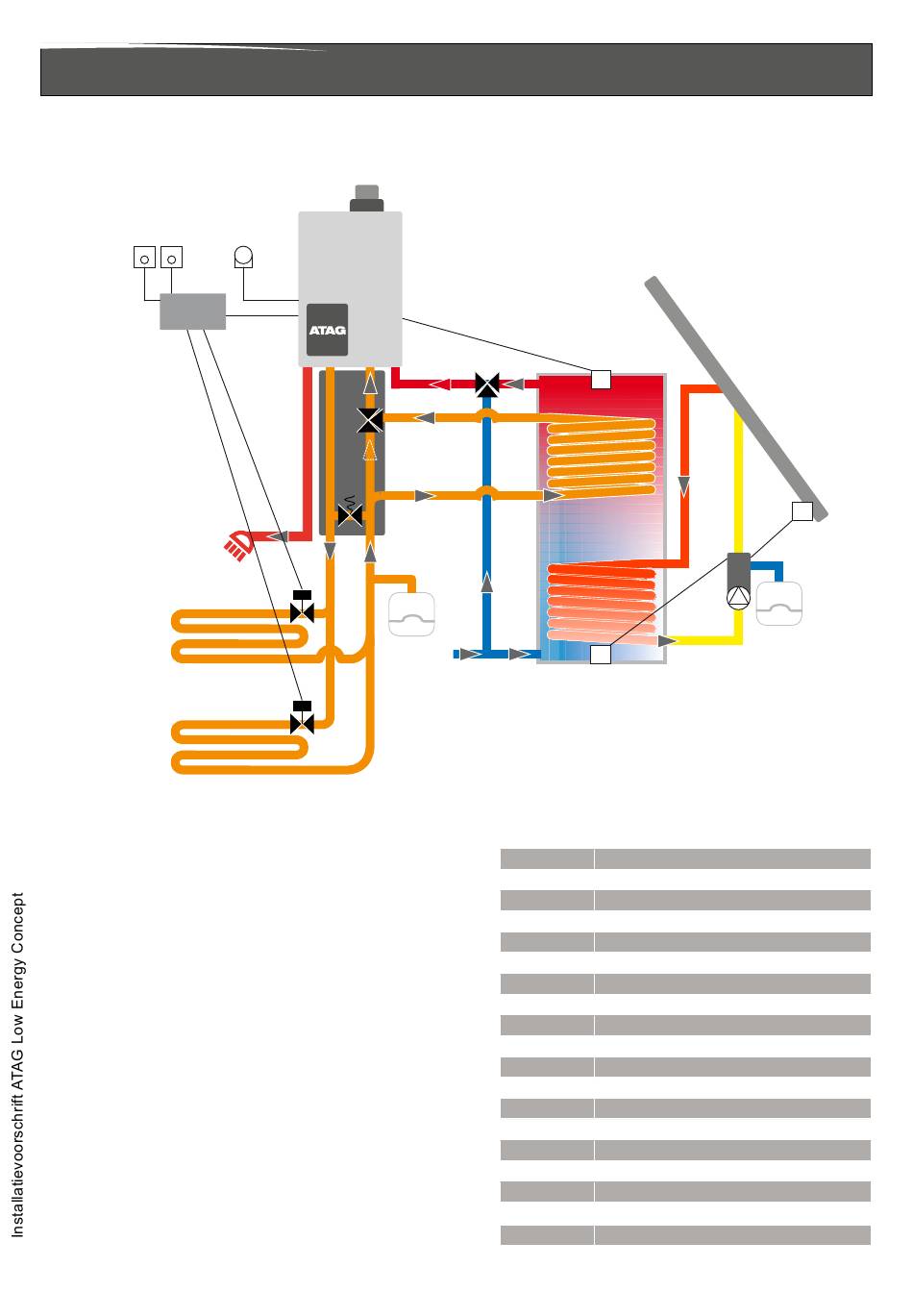

Bijlage D.2 Schema ALEC met Controlbox (extra cv-circuit)
TH1
TH2
Controlbox
Afgiftesysteem 2
V2
Afgiftesysteem 1
V1
62
BV
LMU
W
K3
A
R
V2
SW-V2
V1
SW-V1
K1
K2
K
LMU
SolarStation
TH1
TH2
BV
BVT
A
R
K
W
K1
K2
K3
TB
TC
Solar pomp
Controlbox
V1-2
SW-V1-2
BVT
SolarStation
Solar
pump
TB
Regelunit cv combiketel
Regelunit solardeel + expansievat
Kamerthermostaat
Extra kamerthermostaat voor zone
Buitenvoeler (optioneel)
Brander voorwaarde thermostaat
Aanvoer cv
Retour cv
Koudwateraansluiting
Warmwateraansluiting
Thermostatisch mengventiel tapwater
Thermostatisch mengventiel CV
AVDO
Temperatuurmeting onderzijde boilervat
Temperatuurmeting uitgang collector
Regelbare pomp solardeel (A-label)
Regelunit voor aansturing naverwarmer of 2e cv circuit
Zoneklep aansluiting 230V
Eindcontact van de zoneklep
TC
