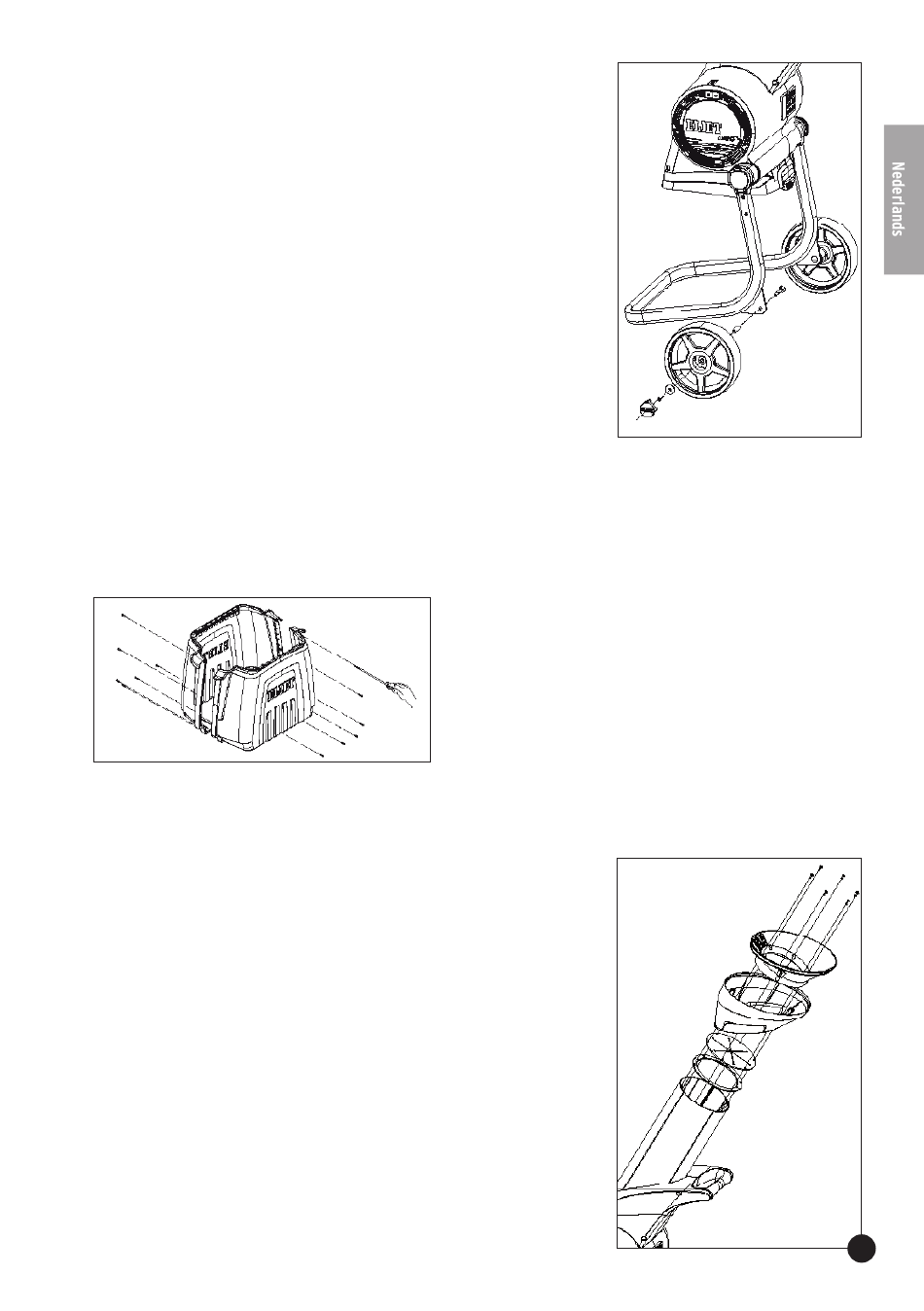

Men vangt aan bij de montage van de wielen:
• De wielen worden aan de buitenzijde van het buisgestel ge-
monteerd.
• Aan het buisgestel zijn twee driehoekige steunen gelast die
elk een vierkant gat hebben. Plaats de bout door het gat
zodat het vierkant aan de boutkop in het gat past.
• Schuif het buisje over de bout, breng wat smeerstof aan op dit
buisje, en schuif vervolgens het wiel met de naaf over het buisje.
• Plaats het rondsel op de bout en draai de bout aan met de
bijgeleverde borgmoer M8 (sleutelmaat 13).
• Controleer of het wiel vlot rond draait. (span zo nodig de
moer wat minder hard aan).
• Het sierdopje wordt nu in de holte van het wiel geplaatst,
zodat de 4 haakjes op het dopje, in de 4 rechthoekige openin-
getjes schuiven en de sierdop zich vast klemt.
• Herhaal deze procedure voor het tweede wiel.
Richt de machine rechtop in haar werkpositie (lees bijlage 1)
Nu kan men de opvangbak monteren:
• Draai de 12 schroefjes volledig in zodat de schroefkop volledig verzonken is in de holte van het
gat (max. aanhaalmoment 2 Nm). Gebruik hiervoor een schroevendraaier met kruiskop Type Z2.
Bij de modellen NEO
en NEO
2
op de machine gemonteerd. Voor deze montage gaat men als
volgt te werk:
• Leg de twee steunplaatjes (in vorm van een halve maan) op
de aluminium koker van de trechterschacht. Deze steunplaten
kunnen maar op een manier passend worden aangebracht
namelijk met de voegen tussen de twee helften vooraan en
achteraan. Druk deze steunplaatjes mooi stevig aan zodat ze
aan de volledige omtrek van de koker goed aansluiten.
• Leg vervolgens de rubber schijf op de steunplaatjes zodat de
gaten overeen stemmen.
• Schuif nu de plastic trechter over de aluminium schacht
(met veiligheidspictogrammen naar voor).
• Plaats de randen van de twee kunststofhelften
tegen elkaar. Schuif over de volledige raakzone
de tand in de groef zodat de twee helften een bak
vormen.
• Op twaalf plaatsen zijn gaten voorzien waarmee
de twee helften door middel van 12 schroefjes op
elkaar vastgeschroefd kunnen worden.
, wordt de invoertrechter nog niet
3
27
