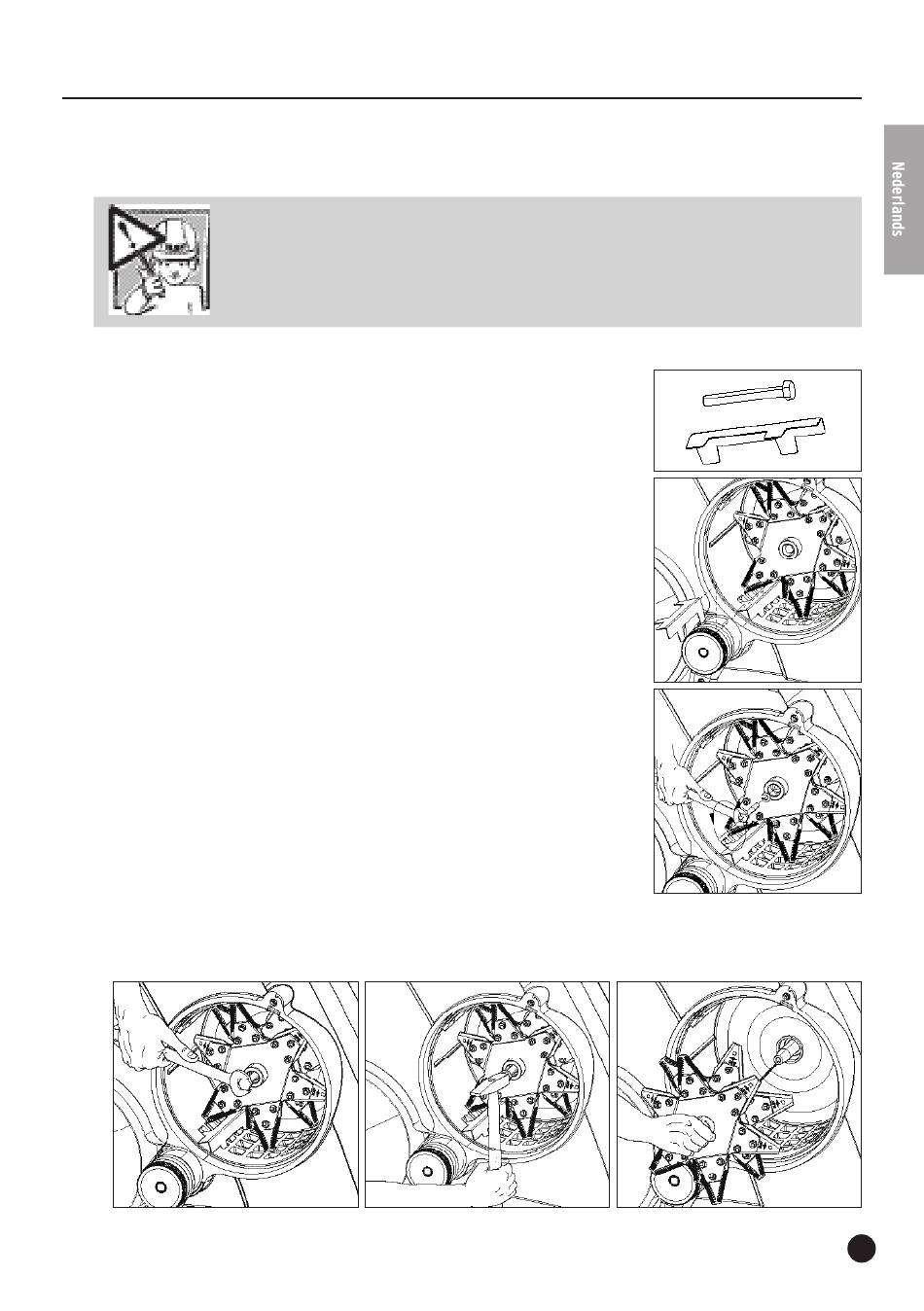

B3 Demonteer de messenas
• Om de messenas te demonteren zal men steeds de machine uitschakelen en het verlengsnoer
uit de machine lostrekken.
Let op:
Voor dit onderhoud komt men in contact met de messen. Deze kunnen vlijm-
scherp zijn, dus er bestaat een reëel risico voor verwonding aan de handen.
Draag kwaliteitsvolle handschoenen.
• Maak de versnipperkamer open (lees Bijlage 2).
• Om de centrale opspanbout (M8) van de messenas te kunnen
losdraaien moet men de messenas op een veilige manier kunnen
blokkeren. Hiervoor werd een hulpstuk (art.nr. MA 001 001 034)
bij de machine geleverd.
• Het hulpstuk is een V-vormig plaatje met vier uitstekende been-
tjes. Ter hoogte van de eerste twee rijen gaten in het calibratie-
zeef, schuift men dit plaatje met de korte zijde eerst, onderaan de
maalkamer, tussen de mespunten door, tot je tegen de achterwand
van de maalkamer stoot.
• Nu drukt men het plaatje naar beneden zodat de beentjes in 4 van
de overeenkomstige gaten uit de twee eerste rijen van de callibra-
tiezeef wegzakken.
• Dit hulpstuk vormt nu een obstakel die verhindert dat de mes-
senas in geen van de draairichtingen kan doordraaien.
• Plaats nu een dopsleutel van 13mm (met handmatige ratel of
pneumatische ratel) op de centrale boutkop waarmee de mes-
senas op de motoras bevestigd zit. Draai in tegenwijzerzin deze
bout los en verwijder hem volledig uit de messenas.
• Draai nu een bout M12 met een lengte van 100 mm in het centrale gat van de messenas
(wijzerzin, SW19), tot de bout tegen de motoras aandrukt.
71
