Bijlagen:

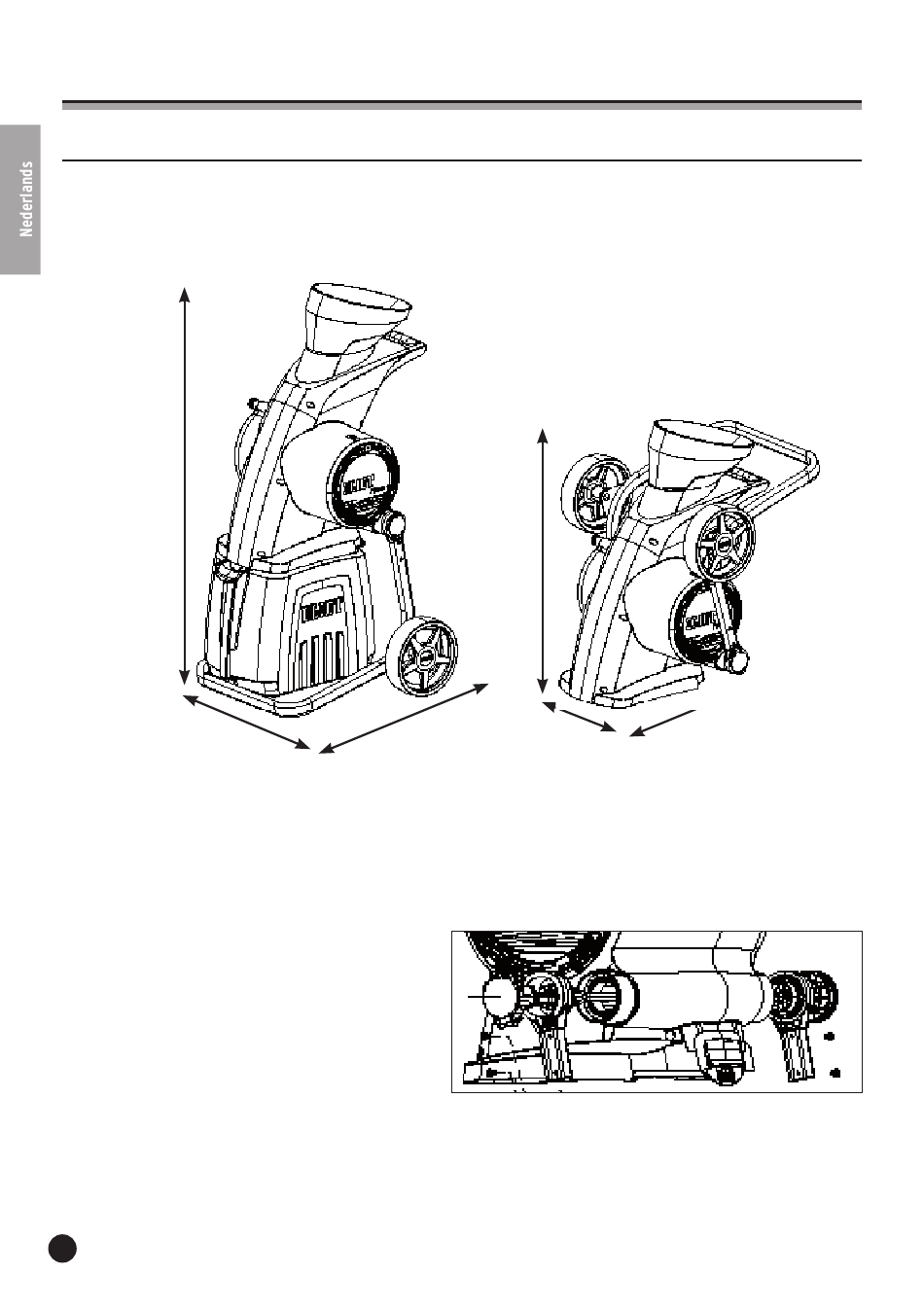

B1 Samenvouwen van machine naar opbergstand
Om de machine compact op te bergen of om ze te transporteren in het kofferruim van een auto,
werd de machine ontworpen met een dichtvouwbaar onderstel. Hierdoor kunnen de afmetingen
van de machine voor deze toepassing sterk worden gereduceerd:
H
B
NEO:
NEO
& NEO
:
2
3
Om de machine te kunnen dichtvouwen
werd de wielbasis scharnierend opgesteld
ten opzichte van de behuizing. Aan elk
einde van het buisframe zit een kunst-
stof scharniergewricht dat draait in de
behuizing.
Deze kunststof scharniergewrichten hebben een uitwendige kransvertandingen en het schar-
nierpunt in de behuizing heeft een inwendige kransvertanding. Om de machine in een positie
te vergrendelen worden deze twee kransvertandingen door middel van een draaiknop aan de
rechterzijde van de machine stevig in elkaar gedrukt.
64
L
normale afmetingen:
opbergafmetingen:
normale afmetingen:
opbergafmetingen:
H
B
L x B x H:
700 mm x 600 mm x 1230 mm
L x B x H:
700 mm x 600 mm x 750 mm
L x B x H:
800 mm x 600 mm x 1470 mm
L x B x H:
800 mm x 600 mm x 1100 mm
L
