AC IN (voor netvoeding)
RGB/YPbPr (BNC × 3):
Uitgangen
0,7 Vp-p
SYNC ON G: 0,3 Vp-p, synchronisatie
negatief
SYNC (BNC × 1)
0,3 tot 4 Vp-p, synchronisatie negatief
S VIDEO (4-pins mini-DIN × 1):
Y: 1 Vp-p, synchronisatie negatief
C: 0,286 Vp-p (NTSC), 0,3 Vp-p
(PAL)
VIDEO (BNC × 1):
1 Vp-p, synchronisatie negatief
Bedieningsaansluitingen
REMOTE 1: speciale ministeker × 1
Voor afstandsbediening RM-5500
(niet meegeleverd)
REMOTE 2 (automatische
afdrukaansluiting): stereoministeker
× 1
Voor optionele RM-91-
afstandsbediening of FS-24-
voetschakelaar
RS-232C
(computerbedieningsaansluiting):
D-SUB 25-pinsaansluiting × 1
Uitvoer: 5 kOhm belasting
Normaal ± 8 V
Invoer: 5 kOhm belasting
Hoog niveau 5 tot 15 V
Laag niveau −5 tot −15 V
Meegeleverde accessoires
Papierinvoerlade (1)
Stopper (1)
Voordat u de printer gaat gebruiken (1)
Cd-rom (gebruiksaanwijzing) (1)
Schoonmaakcassette voor thermische
kop (1)
Lijst met servicepunten (1)
Information for Customers in Europe
(Informatie voor klanten in Europa)
(1)
Optionele accessoires
Kleurenafdrukpakket UPC-21S: 240
vellen (80 vellen × 3)
Kleurenafdrukpakket UPC-21L: 200
vellen (50 vellen × 4)
FS-24-voetschakelaar
RM-91-afstandsbediening
RM-5500-afstandsbediening
* Vervallen product. Voor nadere informatie over beschikbaarheid van
producten neemt u contact op met de dichtstbijzijnde Sony-leverancier.
Let op
Gebruik de FS-24 niet op plaatsen die blootgesteld worden
aan vloeistoffen enz. (bv. een operatiekamer), aangezien
de FS-24 slechts beantwoordt aan beschermingsniveau
72
Specificaties
IPX3 (betreffende binnendringen van vloeistoffen).
Gebruik op dergelijke plaatsen een product dat
beantwoordt aan IPX6 of hoger.
De automatische afdrukmogelijkheden gebruiken
(REMOTE 2)
Als u op afstand bedieningspulssignalen verzend via de
REMOTE 2-aansluiting zoals weergegeven, kan de printer
op afstand worden bediend volgens de instelling voor
afstandsbediening ("Diverse instellingen" op pagina 63).

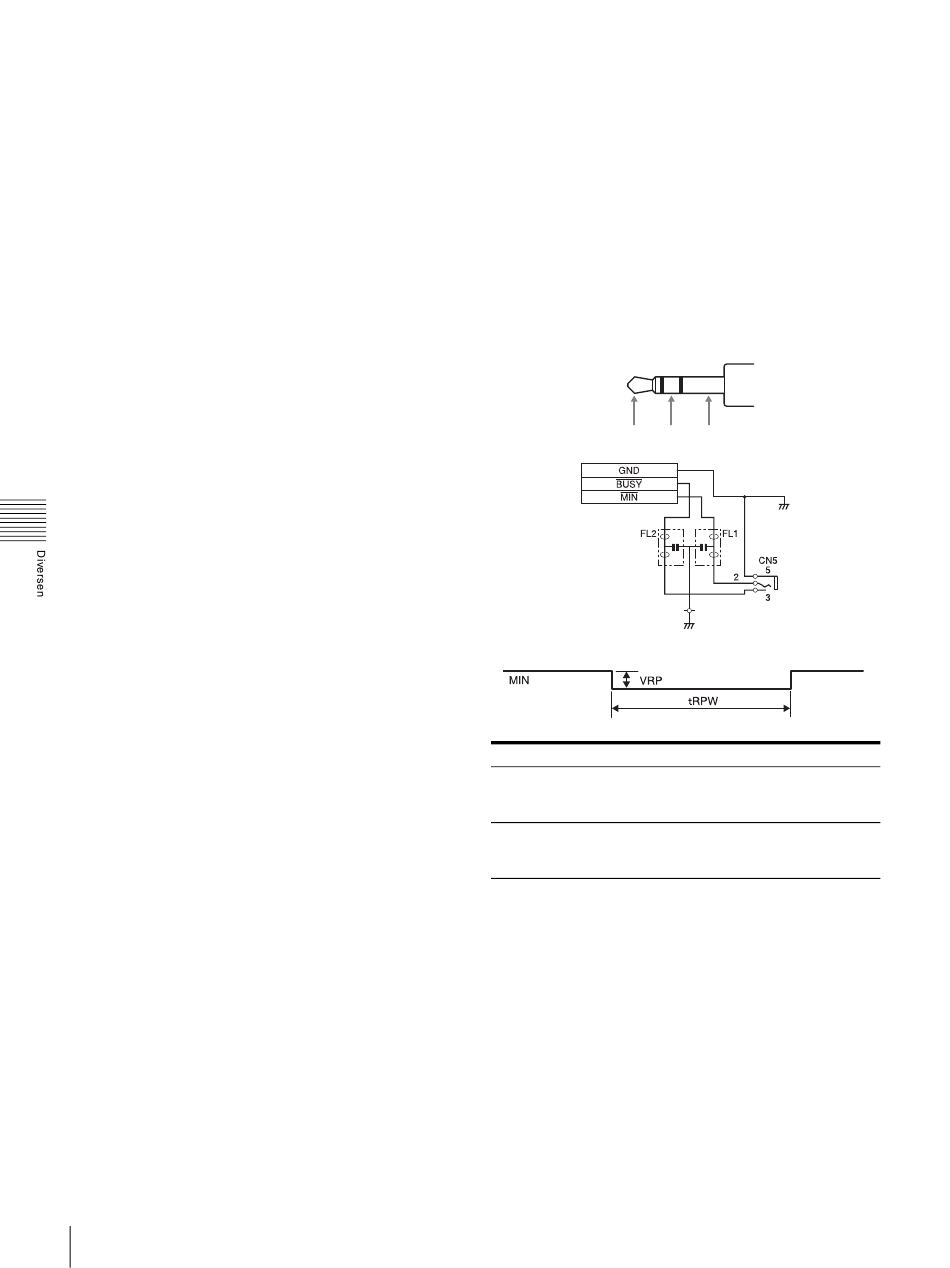

CAPTURE-klokpuls voor REMOTE 2:
Pinaansluitingen voor REMOTE 2-aansluiting:
Onderdeel Beschrijving MIN TYPE MAX Eenheid Opmerking
tRPW
VRP
Ontwerp en specificaties kunnen zonder kennisgeving
worden gewijzigd.
Medische specificaties
*
*
MIN BUSY
GND (aarde)
(bezig)
100 −
−
Pulsbreedte
afstands-
bediening
−
−
Pulsniveau
5
afstands-
bediening
Beschermd tegen elektrische schokken:
Klasse I
Beschermd tegen het indringen van
water:
Standaard
Mate van veiligheid bij de aanwezigheid
van een ontvlambaar
narcoticummengsel met lucht,
zuurstof of stikstofoxide:
Niet geschikt voor gebruik bij de
aanwezigheid van een ontvlambaar
−
ms
V
TTL-
niveau
