Videosysteem
Schakelaarpositie
NTSC
• Omhoog
PAL
• Omlaag
De volgende signalen voor de RGB/YPbPr/SYNC-
videoingang en -uitgang worden ondersteund:
Bij gebruik van NTSC:
480/59,94i (SD), 1080/59,94i, 720/59,94p
Bij gebruik van PAL:
576/50i (SD), 1080/50i, 720/50p
NTSC/PAL-
schakelaar
naar VIDEO
INPUT
naar
Verbindingskabel
S VIDEO
(met DIN
INPUT
4-pins-
aansluitingen)
75 Ohm
coaxiale
kabel met
naar S
BNC-
VIDEO-
aansluitingen
uitgang
naar
composietvideo-
uitgang
Videoapparatuur
a) Stel de schakelaar in op het door u gebruikte
videosignaalsysteem. Zet de schakelaar omhoog om het
videosignaalsysteem in te stellen op NTSC. Zet de schakelaar
omlaag om het videosignaalsysteem in te stellen op PAL. Om
het videosignaalsysteem om te schakelen, zet u het apparaat
uit en wijzigt u de instelling. Zet daarna het apparaat weer
aan. Als u de instelling wijzigt terwijl het apparaat aan staat,
wordt de modus niet gewijzigd.
b) Wanneer YPbPr-signaal wordt ingevoerd, dient u een
verbinding te maken met de SYNC-aansluiting.

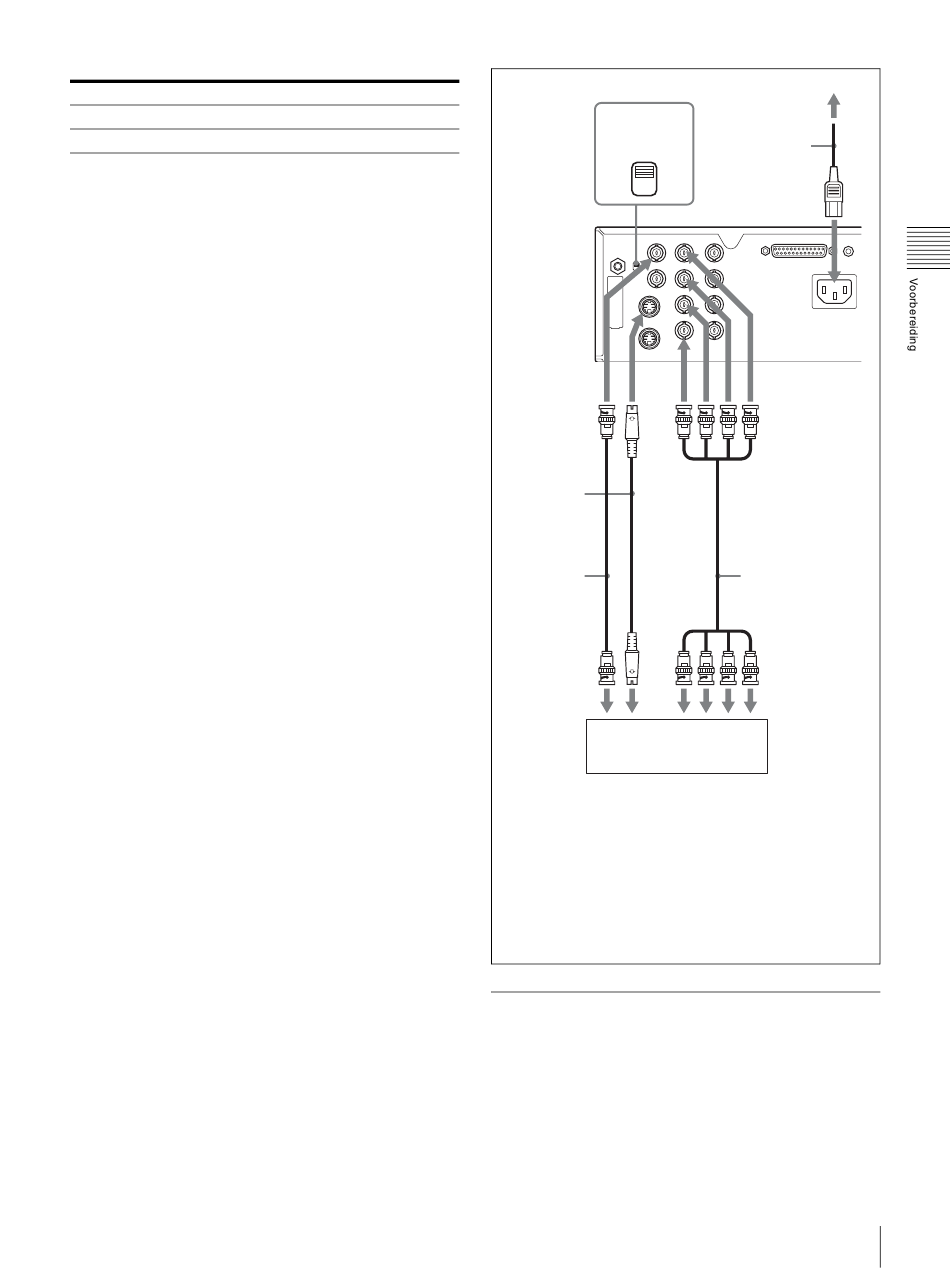

De videomonitor aansluiten
Sluit een videomonitor aan om opgeslagen beelden te
bekijken en te controleren wat er afgedrukt gaat worden.
Sluit een geschikte videomonitor aan die bij het
daadwerkelijke afdrukken gebruikt gaat worden, met het
volgende diagram als leidraad.
naar stopcontact
a)
Netvoedingskabel
(niet meegeleverd)
naar AC IN
naar RGB/
YPbPr/SYNC
b)
INPUT
75 Ohm
coaxiale kabel
met BNC-
aansluitingen
naar RGB/
YPbPr/SYNC-
uitgangen
Aansluitingen
