Opbouw en werking van de basismachine
5.1
Werkwijze

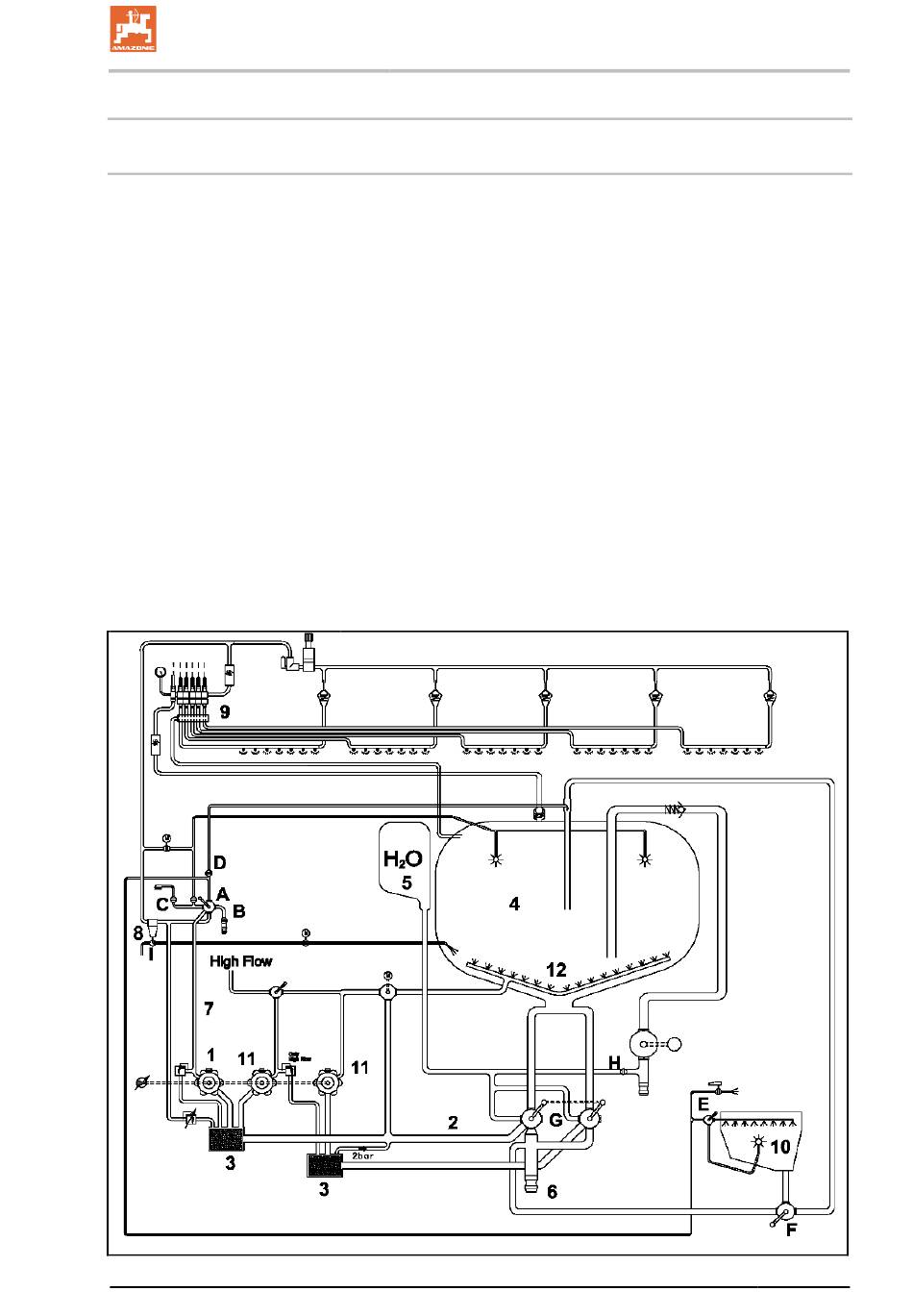

Afb. 19/...
Afb. 19
UX 11200 BAG0101.9 11.17
De spuitpomp (1) zuigt via de zuigarmatuur (G), de zuigleiding (2) en
het zuigfilter (3)
•
de spuitvloeistof uit de spuitvloeistoftank (4);
•
spoelwater uit de spoelwatertank (5);
Met het spoelwater wordt het spuitsysteem gereinigd.
•
vers water via de externe zuigaansluiting (6).
De aangezogen vloeistof wordt via de drukleiding (7) naar de om-
schakelkraan drukarmatuur (A) geleid en komt zo
•
via het zelfreinigend drukfilter (8) bij de sectiekleppen (9). De
sectiekleppen zorgen voor de verdeling naar de spuitleidingen.
Via de instelkraan extra roerwerk (I) van het drukfilter kan de
roercapaciteit bij het mengen van spuitvloeistof worden ver-
hoogd.
•
naar de injector en de vulmengbak;
Voor het aanmaken van de spuitvloeistof de voor een spuitvloei-
stoftankvulling benodigde hoeveelheid preparaat in de vulmeng-
bak (10) gieten en in de spuitvloeistoftank zuigen.
•
direct in de spuitvloeistoftank (4);
•
bij de reiniging binnenzijde of reiniging buitenzijde (C).
De roerwerkpomp (11) voorziet het hoofdroerwerk (12) in de spuit-
vloeistoftank van vloeistof. In ingeschakelde toestand zorgt het hoofd-
roerwerk voor een homogene spuitvloeistof in de spuitvloeistoftank.
Opbouw en werking van de basismachine
57
