Opbouw en werking van de basismachine
5.15

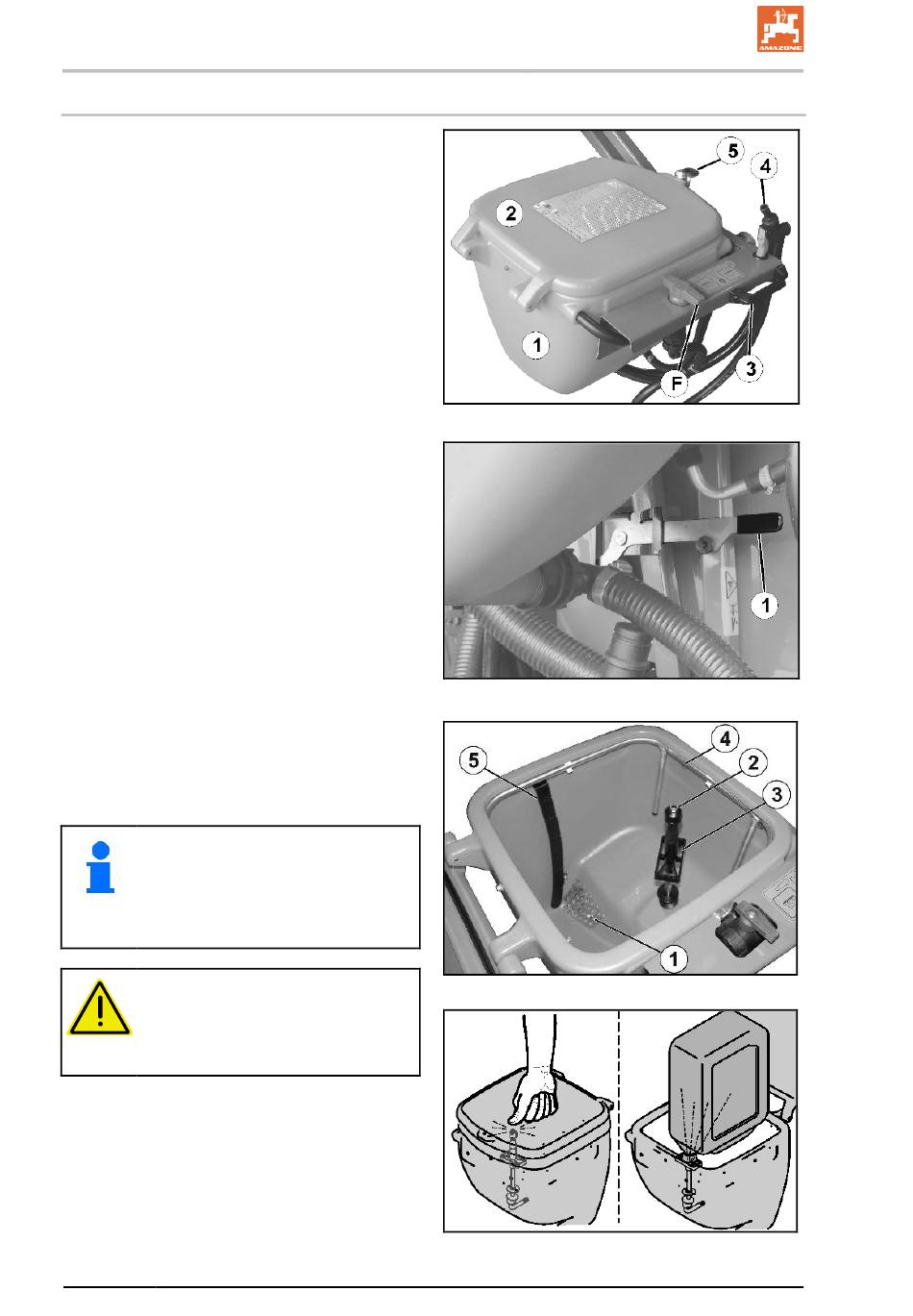

Inspoeltank met fust spoelen
Afb. 53/...
(1) Zwenkbare inspoeltank voor het ingieten,
oplossen en inzuigen van gewasbescher-
mingsmiddelen en ureum.
(2) Klapdeksel
(3) Handgreep voor het wegdraaien van de
vulmengbak.
(4) Spuitpistolen.
(5) Vergrendeling van het klapdeksel.
(F) Omschakelkraan ringleiding / fust spoelen.
Afb. 54/...
Inspoeltank met transportbeveiliging voor het
borgen van de vulmengbak in de transportstand
tegen onbedoeld omlaag draaien.
Voor het wegdraaien van de inspoeltank in vul-
stand:
1. De handgreep van de inspoeltank vastpak-
ken.
2. De transportbeveiliging (Afb. 54/1) ontgren-
delen.
3. De inspoeltank naar onderen zwenken.
Afb. 55/...
(1) De bodemzeef in de vulmengbak verhindert
het aanzuigen van klompen en vreemde
partikels..
(2) Roterende fustspoelsproeier voor het uit-
spoelen van fusten.
(3) Drukplaat.
(4) Ringleiding voor het oplossen en aanmaken
van gewasbeschermingsmiddel en ureum.
(5) Schaal
Water lekt uit de fustspoelsproeier als
•
de drukplaat naar onderen ge-
drukt wordt.
•
het gesloten klapdeksel de fust-
spoelsproeier naar onderen drukt.
WAARSCHUWING
Sluit het klapdeksel voor u de in-
spoeltank uitspoelt.
84
Afb. 52
Afb. 53
Afb. 54
Fig. 55
UX 11200 BAG0101.9 11.17
