Opbouw en werking van de basismachine
5.2
Bedieningspaneel

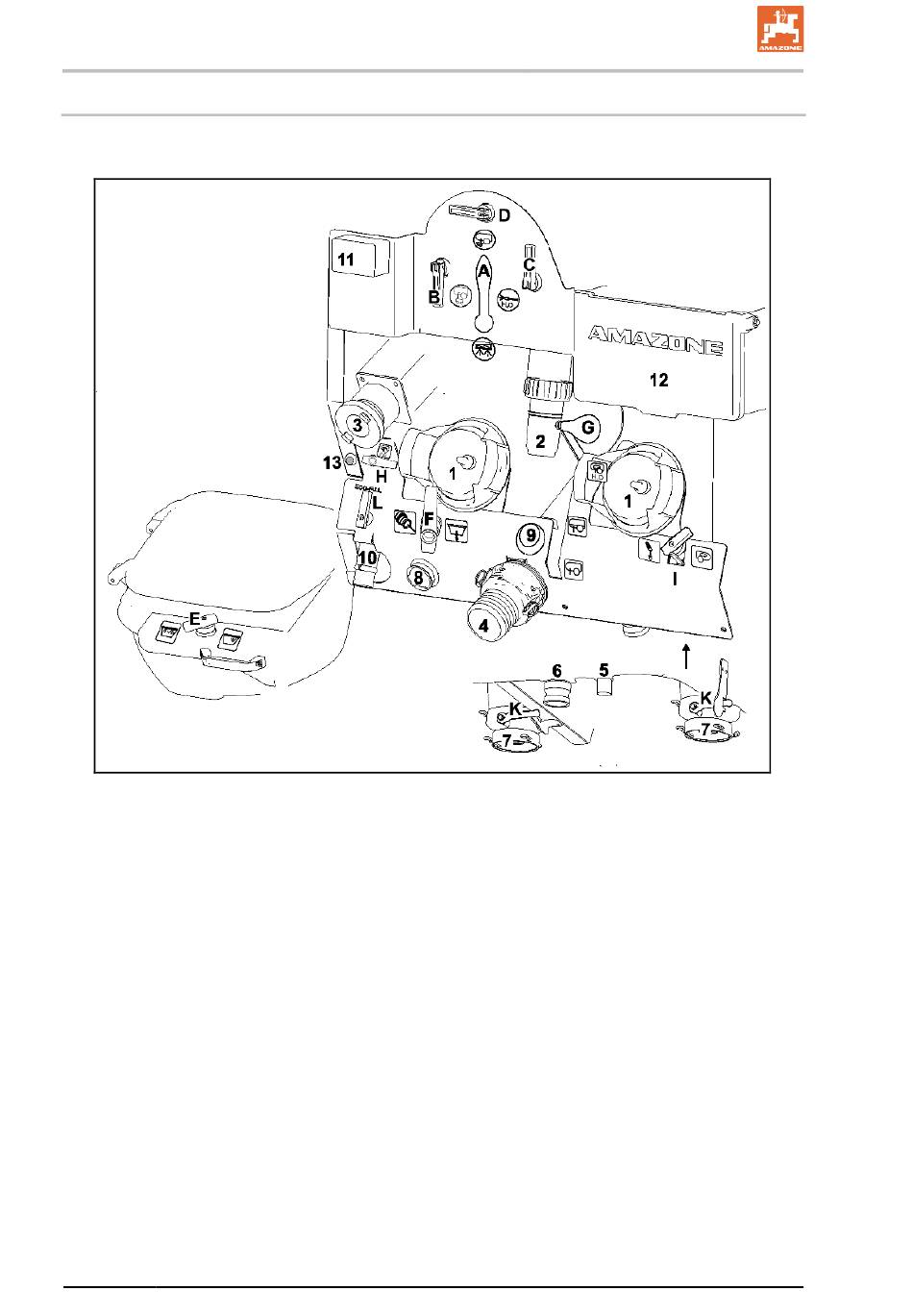

Afb. 20
(1) Zuigfilter
(2) Drukfilter
(3) Vulaansluiting spoelwatertank
/ spuitvloeistoftank via drukleiding 3"
(4) Vulaansluiting van de spuitvloeistoftank via
de zuigslang 4"
(5) Uitloop drukfilter
(6) Snellegen via pomp
(7) Uitloop zuigfilter / spuitvloeistof
(8) Spoelvoet Ecofill
(9) Knop bediening zuigarmatuur
(10) Aansluiting Ecofill
(11) Niveau-indicatie
(12) Opbergbox
(13) Knop vullen spuitvloeistoftank via druklei-
ding (optie)
58
De instelling van de verschillende modi gebeurt centraal aan het be-
dieningspaneel via de verschillende bedieningselementen.
(A) Omschakelkraan drukarmatuur
(B) Omschakelkraan snellegen
(C) Omschakelkraan reiniging buitenzijde
(D) Omschakelkraan injector
(E) Omschakelkraan ringleiding / fust spoelen
(F) Schakelkraan via via injector afzuigen
(G) Zuigarmatuur, elektrisch bediend
(H) Afsluitkraan spoelwatervulling
(I) Omschakelkraan extra roerwerk / resthoe-
(K) Omschakelkraan zuigfilter / spuitvloeistof
(L) Omschakelkraan ECOFILL
zuigarmatuur
veelheid aftappen
aftappen
