Algemeen overzicht
van de machine
3
2
1
7
1. Zijuitwerpkanaal
2. Maaidek
3. Handstarter
4. Brandstoftank
Bedieningsorganen

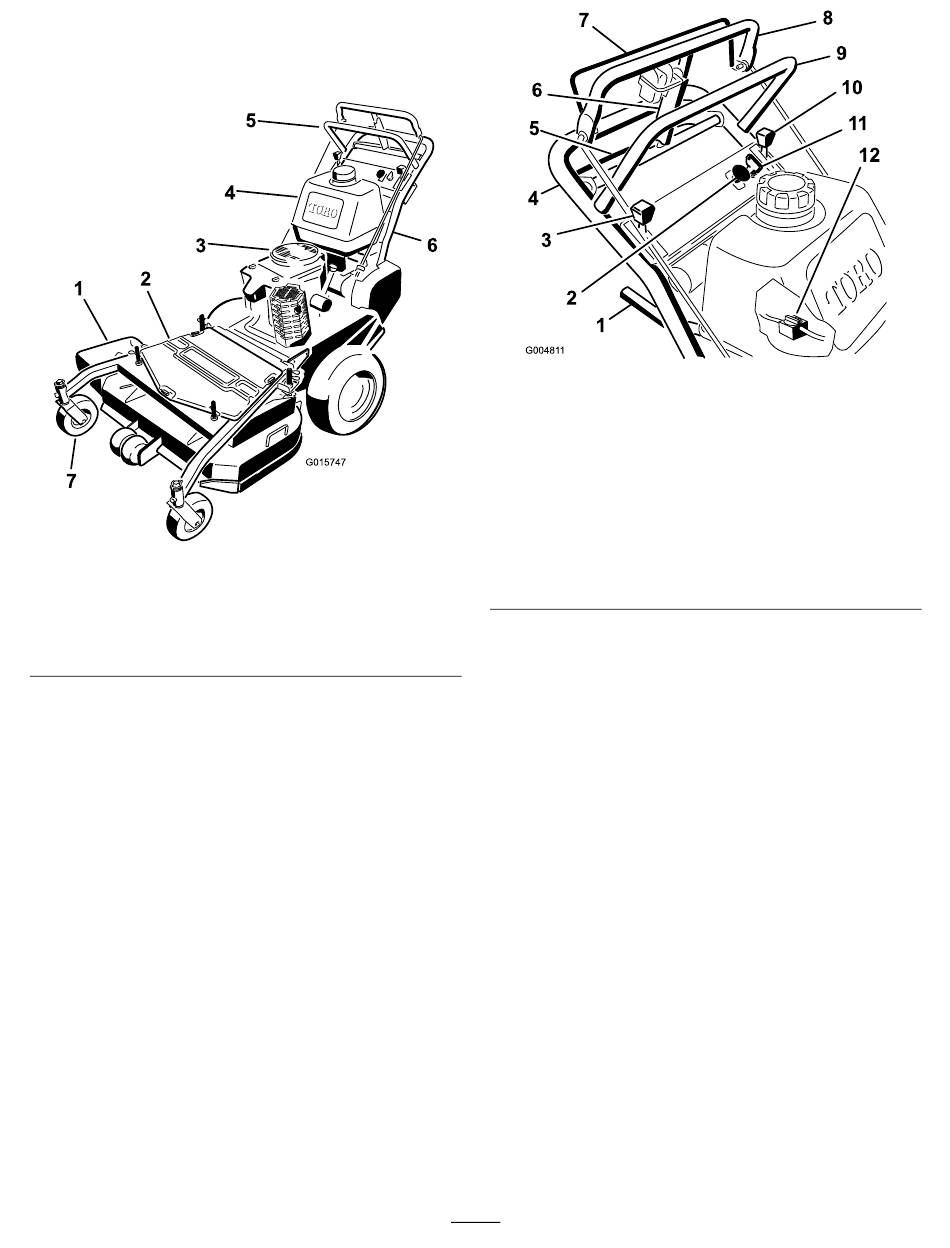

Zorg dat u vertrouwd bent met alle bedieningsorganen
(Figuur
5) voordat u de motor start en de machine gebruikt.
5
4
G015747
Figuur 4
5. Bedieningsorganen
6. Handgreep
7. Zwenkwiel
6
1. Schakelhendel
2. Aftakasschakelaar
3. Chokebediening
4. Onderste deel van de
handgreep
5. Onderste bedieningsbalk
6. Parkeerremhendel –
onvergrendelde stand
Gashendel
De gashendel heeft 2 standen: S
Choke
Gebruik de choke om een koude motor te starten.
Bedieningsstang maaimessen
De stang wordt gebruikt in combinatie met de
aftakasschakelaar om de koppeling in te schakelen voor de
aandrijving van de maaimessen. Laat de bedieningsstang voor
de maaimessen los om de maaimessen uit te schakelen.
Aftakasschakelaar
Deze trekschakelaar wordt gebruikt in combinatie met de
bedieningsstang om de koppeling in te schakelen voor de
aandrijving van de maaimessen.
Schakelhendel
De transmissie heeft vijf versnellingen vooruit, een
neutraalstand en een versnelling achteruitstand en is voorzien
van een inline schakelpatroon.
11
Figuur 5
7. Bedieningsstang
maaimessen
8. Bovenste bedieningsbalk
9. Bovenste deel van de
handgreep
10. Gashendel
11. Contactschakelaar
12. Brandstofklep
en T
.
NEL
RAAG
