Bandenspanning controleren
Onderhoudsinterval: Om de 50 bedrijfsuren/Maandelijks
(houd hierbij de kortste periode aan)
De juiste bandenspanning voor de achterbanden is 0,83
tot 0,97 bar. Een ongelijke bandenspanning kan leiden tot
onregelmatige maairesultaten
Opmerking: De voorbanden zijn semi-pneumatisch en
hoeven niet op spanning te worden gehouden.

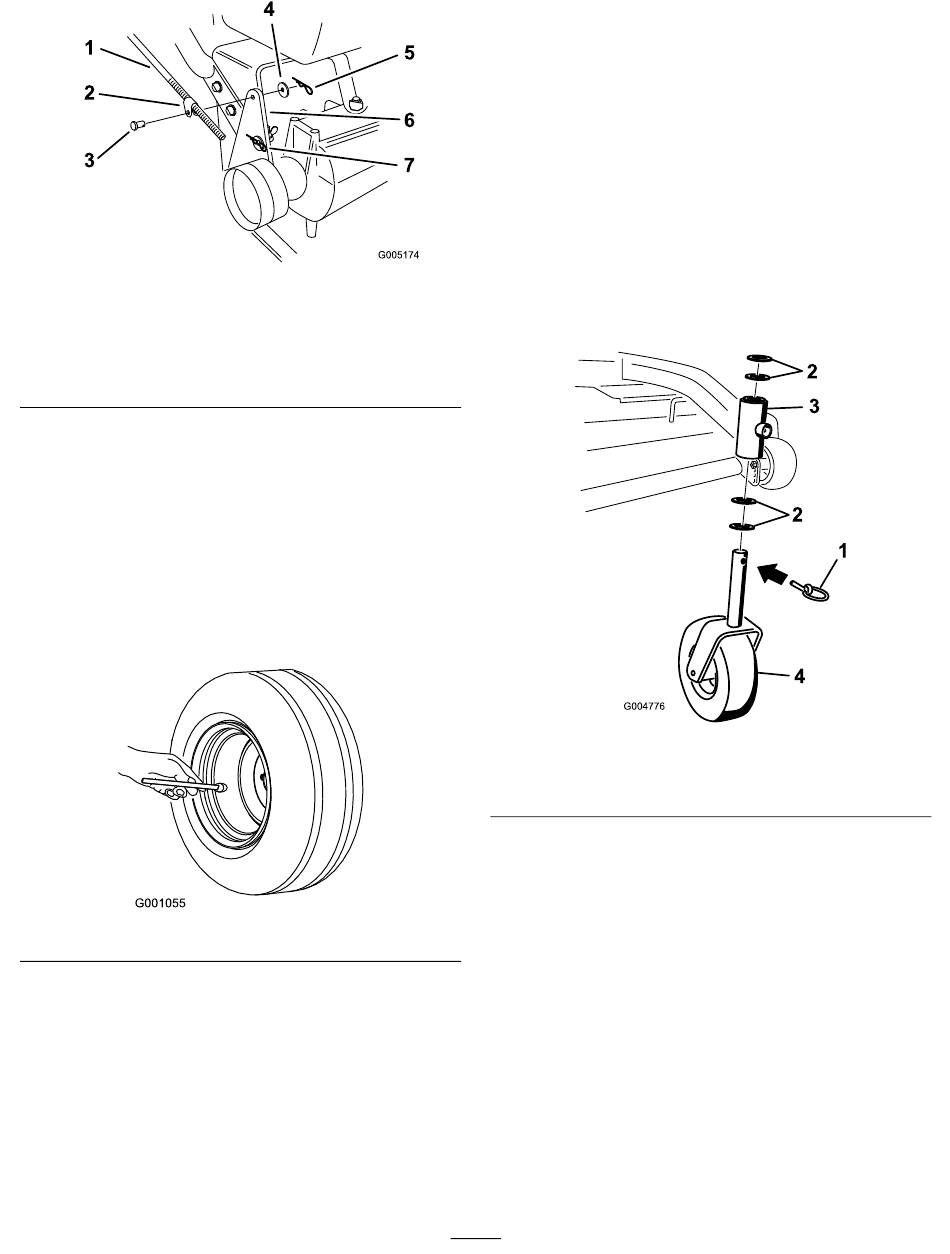

Figuur 35
5. Ring
6. R-pen
7. Fitting van stang
(Figuur
36).
Figuur 36
De lagerbussen van de
zwenkwielvork vervangen
De zwenkwielvorken zijn gemonteerd in lagerbussen die zijn
gedrukt in de boven- en onderkant van de bevestigingsbuizen
van het draagframe. Om de lagerbussen te controleren, moet
u de zwenkwielvorken naar voren en naar achteren en naar
links en rechts bewegen. Als de zwenkwielvork los zit, zijn de
lagerbussen versleten en moeten zij worden vervangen.
1. Zet de maaimachine omhoog, totdat de zwenkwielen
vrij van de grond komen. Plaats vervolgens de
voorkant van de maaimachine op kriksteunen zodat de
machine in deze positie blijft staan.
2. Verwijder de borgpen en afstandsstuk(ken) uit de
bovenkant van de zwenkwielvork
1. Borgpen
2. Afstandsstukken
3. Trek de zwenkwielvork uit de bevestigingsbuis. Laat de
afstandsstuk(ken) op de onderkant van de vork.
Opmerking: Onthoud de plaats van de
afstandsstukken op elke vork om ze correct te kunnen
monteren en het maaidek horizontaal te houden.
4. Steek een drevel in de bevestigingsbuis en druk de
lagerbussen er voorzichtig uit
Opmerking: Reinig de binnenkant van de
bevestigingsbuis.
29
(Figuur
37).
Figuur 37
3. Draaibuis van draagframe
4. Zwenkwiel
(Figuur
38).
