Onderhoud riemen
De riemen controleren
Onderhoudsinterval: Om de 50 bedrijfsuren/Maandelijks
(houd hierbij de kortste periode aan)
Let op vuil, slijtage, scheuren en schroeiplekken.
Tractiedrijfriem vervangen
1. Verwijder de plastic afdekking van de beugel van de
spanpoelie.
2. Verwijder de bovenste bout waarmee de steun en de
beugel van de spanpoelie aan het achterframe bevestigd
zijn
(Figuur
42).

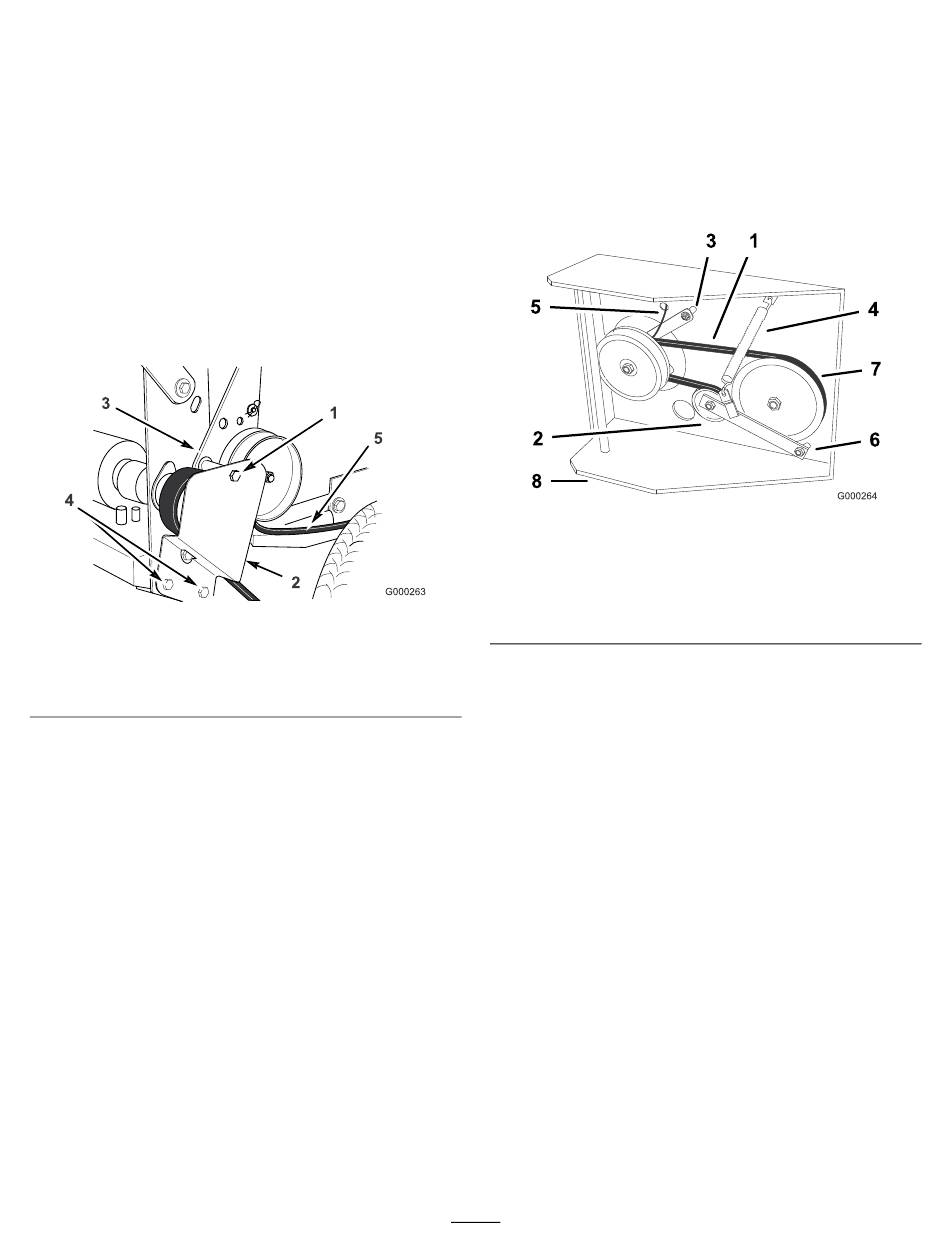

Figuur 42
1. Bovenste bout
2. Beugel van spanpoelie
3. Steun van spanpoelie
3. Draai de onderste 2 montageschroeven zo ver los
dat de riem tussen de aandrijfpoelie en de steun past
(Figuur
42).
4. Til het wiel van de grond en verwijder de riem.
5. Breng een nieuwe riem aan.
6. Bevestig de bovenste bout waarmee de steun en de
beugel van de spanpoelie aan het achterframe zijn
bevestigd
(Figuur
42).
7. Draai de onderste 2 montageschroeven zo ver vast
dat de riem tussen de aandrijfpoelie en de steun past
(Figuur
42).
8. Plaats de plastic afdekking op de beugel van de
spanpoelie.
Transmissieriem vervangen
1. Schakel de aftakas uit en stel de parkeerrem in werking.
2. Zet de motor af, verwijder het contactsleuteltje en
wacht totdat alle bewegende onderdelen tot stilstand
zijn gekomen voordat u de bestuurderspositie verlaat.
4. Onderste bout
5. Tractieriem
3. Verwijder het paneel van de onderzijde van de machine.
4. Verwijder de drijfriem van de aftakas; zie
5. Breng de voorzijde van de machine omhoog en plaats
deze op kriksteunen.
6. Maak de stekker van de koppeling los van de
kabelboom.
7. Verwijder de aanslag van de koppeling van het maaidek
(Figuur
43).
1. Transmissieriem
2. Spanpoelie
3. Aanslag van koppeling
4. Spanveer
8. Maak de spanveer los van de zijkant van het frame
(Figuur
43).
9. Draai de ankerbout ver genoeg los om de tractieriem te
verwijderen van de aandrijfpoelie en de koppeling.
10. Leg een nieuwe riem om de koppeling en de
aandrijfpoelie.
11. Draai de ankerbout vast met 47-54 N·m.
12. Monteer de spanveer tussen de arm van de spanpoelie
en de beugel van het frame
13. Monteer de aanslag van de koppeling aan het maaidek
(Figuur
43).
14. Sluit de de stekker van de koppeling aan op de
kabelboom.
15. Monteer de drijfriem van de aftakas.
16. Plaats het paneel van de onderzijde van de machine
terug.
33
(bladz.
Figuur 43
5. Stekker van koppeling
6. Ankerbout
7. Aandrijfpoelie
8. Maaidek
(Figuur
43).
).
