4. Controleer of de afstand 101,6 mm bedraagt.
5. Als dit niet het geval is, moet u de juiste afstand
afmeten.
A. Breng de banden op de juiste spanning.
B. Verplaats de afstandsstukken op de
zwenkwielvork.
C. Verstel de voorste steunpennen op het maaidek.
6. Controleer de schuinstand van het draagframe.
Grasgeleider vervangen
WAARSCHUWING
Als de uitworpopening niet afgedekt is, kan de
grasmaaier voorwerpen uitwerpen naar u of naar
omstanders; dit kan ernstige letsels veroorzaken.
Daarnaast kunt u ook in contact komen met het
mes.
Gebruik de maaimachine niet zonder afdekplaat,
mulchplaat, grasgeleider of grasvanger.
1. Verwijder de borgmoer, de bout, de veer en het
afstandsstuk waarmee de grasgeleider vastzit op de
draaibeugels
(Figuur
Opmerking: Verwijder een beschadigde of versleten
grasgeleider.

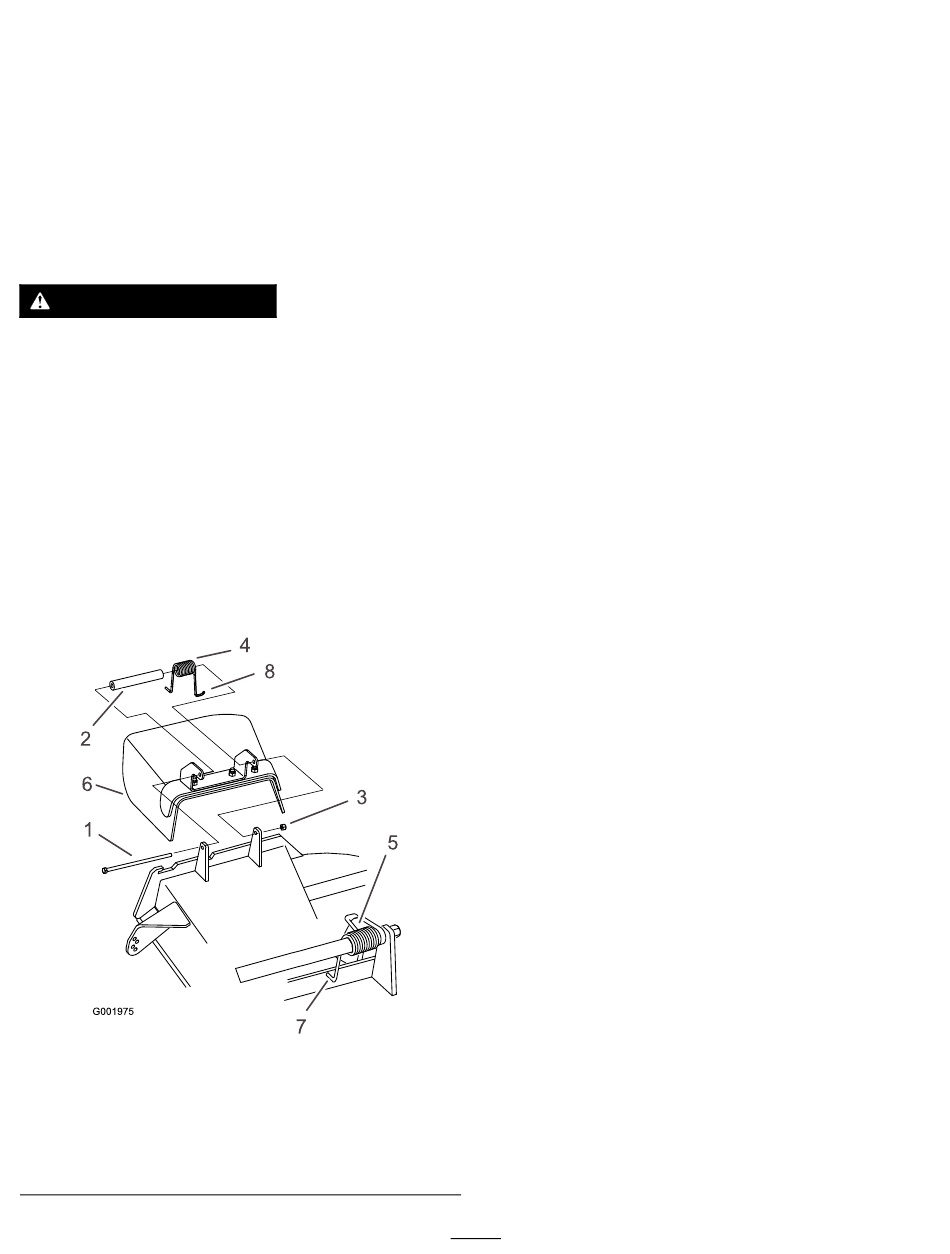

1. Bout
2. Afstandsstuk
3. Borgmoer
4. Veer
60).
Figuur 60
5. Veer, gemonteerd
6. Grasgeleider
7. J-vormige haakeind van
veer
2. Plaats een afstandsstuk en de veer op de grasgeleider.
Plaats 1 J-vormig eind van de veer achter de rand van
het maaidek.
Opmerking: Zorg ervoor dat één J-vormig uiteinde
van de veer is gemonteerd achter de rand van het
maaidek voordat u de bout plaatst zoals wordt
aangegeven in
Figuur
3. Monteer de bout en de moer. Plaats 1 J-vormig eind
van de veer om de grasgeleider
Belangrijk: De grasgeleider moet kunnen
ronddraaien Til de grasgeleider omhoog in de
volledig geopende stand om te controleren of deze
volledig omlaag kan worden gedraaid.
41
60.
(Figuur
60).
