7
De handgreep monteren
Benodigde onderdelen voor deze stap:
1
Handgreep
1
Pen
2
Rolpen
Procedure
1. Plaats de handgreep op de montageconstructie voor
de handgreep (Figuur 10).
2. Bevestig de handgreep met een pen en een rolpen
(Figuur 10).

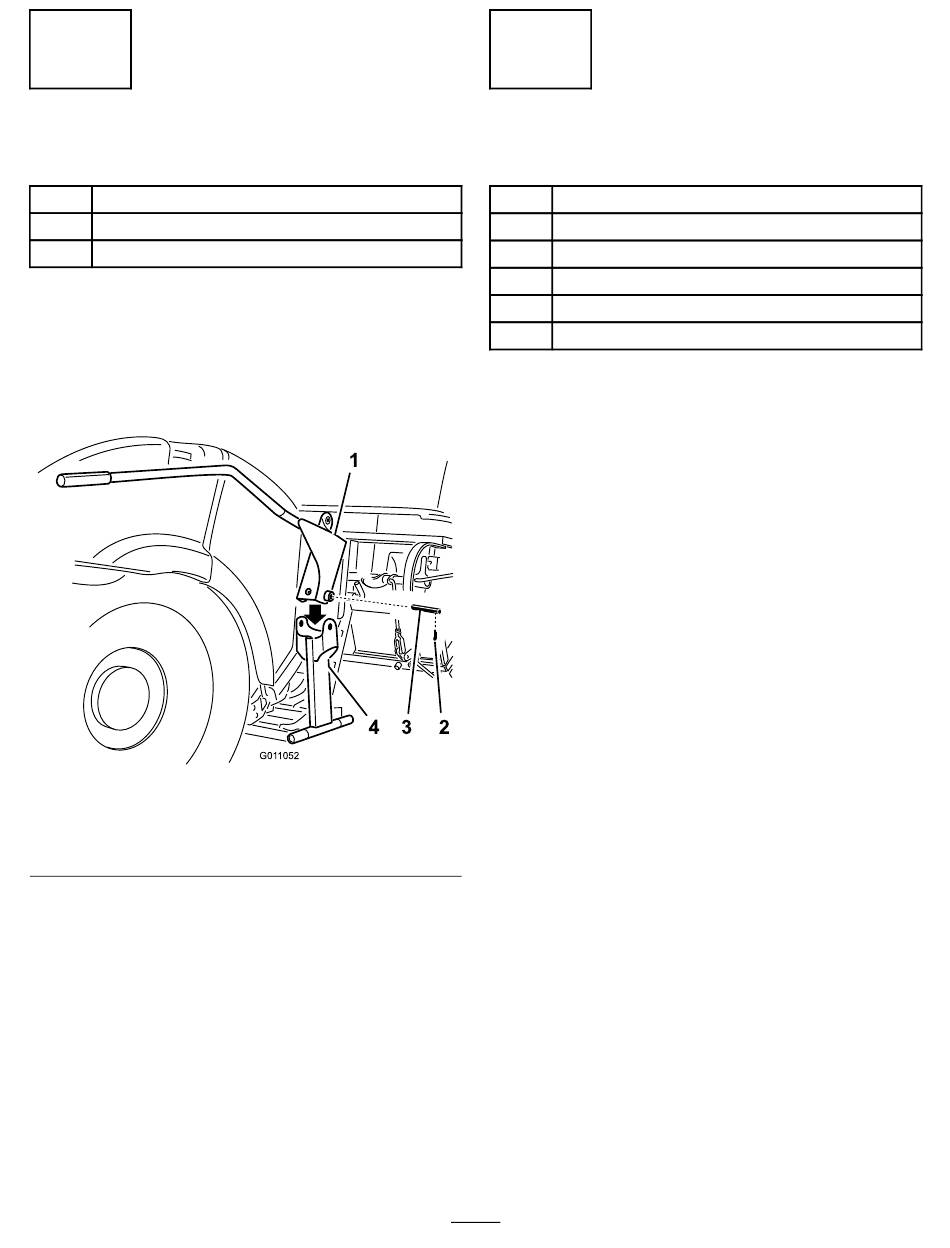

Figuur 10
1. Handgreep
2. Rolpen
3. Pen
4. Montageconstructie voor
de handgreep
8
De grasvanger monteren
Benodigde onderdelen voor deze stap:
1
Grasvanger
2
Pen en R-pen/borgpenconstructie
2
Moer (3/8 inch)
1
Stang met draaduiteinde
2
Gaffel
2
Gaffelpenveer
Procedure
Opmerking: Nadat u de grasvanger gemonteerd hebt,
maakt u het luik van de mand open en verwijdert u de
afvoerbuizen.
1. Leg de grasvanger op zijn 'rug' (Figuur 11).
2. Schuif de haken op de onderste montagebeugel (Figuur
11).
3. Draai de grasvanger op de onderste montagebeugel.
4. Lijn de opening in de grasvanger uit met de bovenste
montagebeugel (Figuur 11).
5. Plaats de pen en zet deze aan beide zijden vast met de
R-pen/borgpen (Figuur 11).
10
