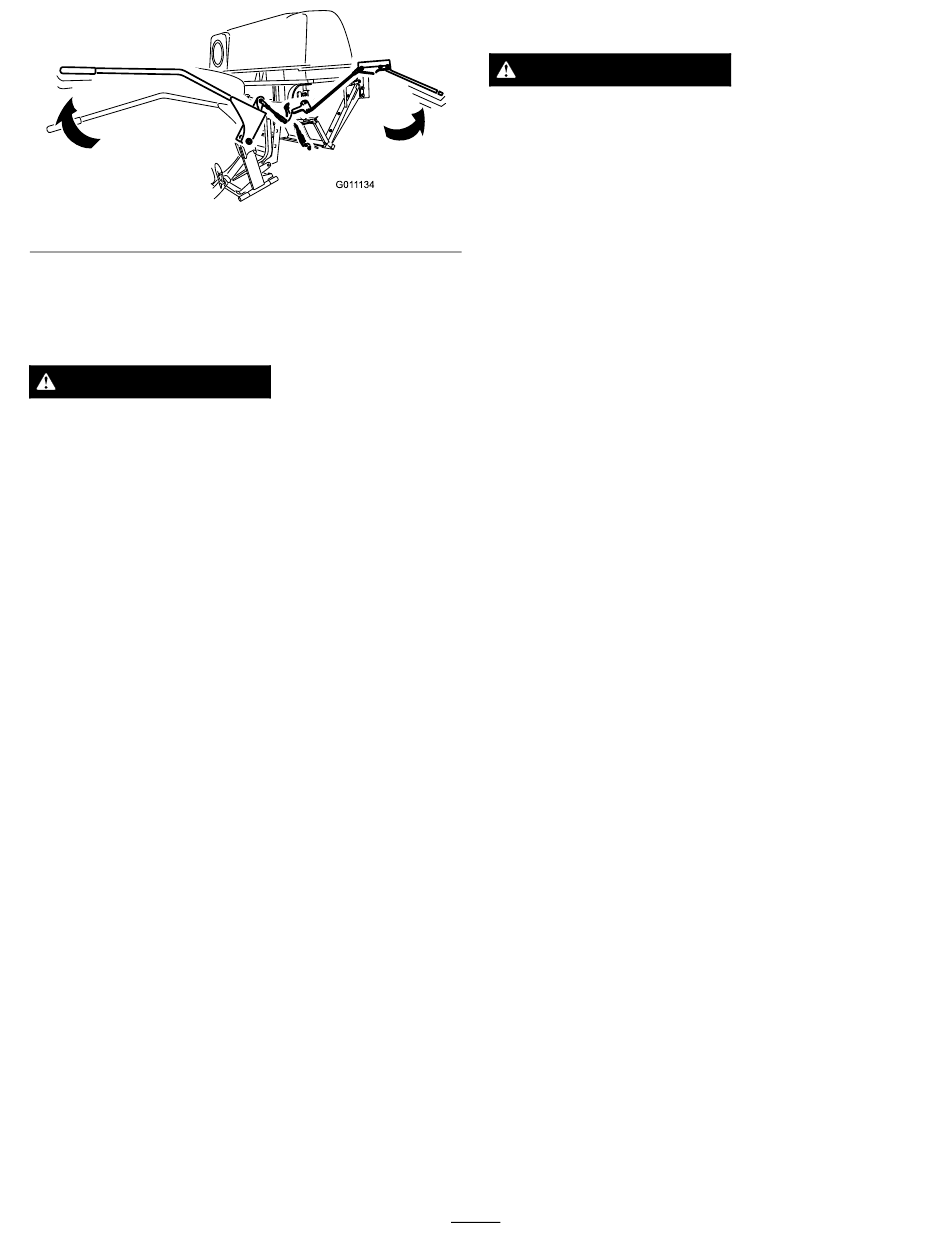

Figuur 33
Verstoppingen verwijderen uit
het opvangsysteem
WAARSCHUWING
Als het opvangsysteem in werking is, kan de blazer
draaien en uw handen afsnijden of verwonden.
• Zet de motor af en wacht tot alle bewegende
onderdelen tot stilstand zijn gekomen voordat u
de blazer instelt,reinigt, repareert of inspecteert.
Verwijder het sleuteltje.
• Gebruik een stok in plaats van uw handen
om een verstopping uit de blazer of buis te
verwijderen.
• Houd gezicht, handen, voeten, andere
lichaamsdelen en kleding uit de buurt van
verborgen, bewegende of draaiende onderdelen.
1. Schakel de aftakas uit en stel de parkeerrem in werking.
2. Zet de motor af, verwijder het contactsleuteltje en
wacht totdat alle bewegende onderdelen tot stilstand
zijn gekomen voordat u de bestuurderspositie verlaat.
3. Leeg de grasvanger.
4. Ontgrendel de onderste buis.
5. Verwijder de buizen van de grasvanger.
6. Gebruik een stok of een soortgelijk voorwerp
en niet uw handen om een verstopping uit de
buizenconstructie te verwijderen.
Opmerking: In de meeste gevallen kan het vuil uit
de buizen worden geschud.
7. Als de blazerconstructie verstopt is, ontgrendel dan de
blazer, verwijder de riem en klap de constructie open.
8. Gebruik een stok of een soortgelijk voorwerp en niet
uw handen om een verstopping uit de blazerconstructie
te verwijderen.
9. Nadat u de verstopping hebt verwijderd, monteert u het
complete opvangsysteem en gaat u verder met maaien.
De grasvanger verwijderen
WAARSCHUWING
De onderdelen rond de motor kunnen heet zijn
als de machine heeft gewerkt. Aanraken van hete
onderdelen kan brandwonden veroorzaken.
• Raak de motoronderdelen niet aan als deze heet
zijn.
• Laat de motor afkoelen voordat u de grasvanger
verwijdert.
1. Schakel de aftakas uit en stel de parkeerrem in werking.
2. Zet de motor af, verwijder het contactsleuteltje en
wacht totdat alle bewegende onderdelen tot stilstand
zijn gekomen voordat u de bestuurderspositie verlaat.
3. Koppel de onderste buis los van de blazer en verwijder
de buis van de blazerconstructie.
4. Verwijder de buis van de kap van de grasvanger.
5. Breng het maaidek omlaag naar de laagste maaistand.
6. Ontgrendel de drijfriemkap die zich over de poelies
van het maaidek bevindt.
7. Verwijder de riem van de blazer van de poelies van het
maaidek.
8. Open de blazerconstructie.
9. Verwijder de blazerconstructie van de draaiopening.
10. Als u omschakelt naar de zijafvoermodus, zorg er
dan voor dat de grasgeleider is gemonteerd en in de
werkstand kan worden gezet.
11. Verwijder het grasvangersysteem.
Open de motorkap
De handgreep van de grasvanger moet naar buiten worden
gedraaid om toegang te krijgen tot de motorkap.
1. Schakel de aftakas uit en stel de parkeerrem in werking.
2. Zet de motor af, verwijder het contactsleuteltje en
wacht totdat alle bewegende onderdelen tot stilstand
zijn gekomen voordat u de bestuurderspositie verlaat.
3. Verwijder de veer van de gaffelpen waarmee de gaffel
aan de handgreep is bevestigd (Figuur 34).
4. Verwijder de pen waarmee de handgreep op zijn plaats
gehouden wordt uit het spiegat (Figuur 34).
5. Draai de handgreep naar buiten zodat u toegang krijgt
tot de motorkap (Figuur 34).
