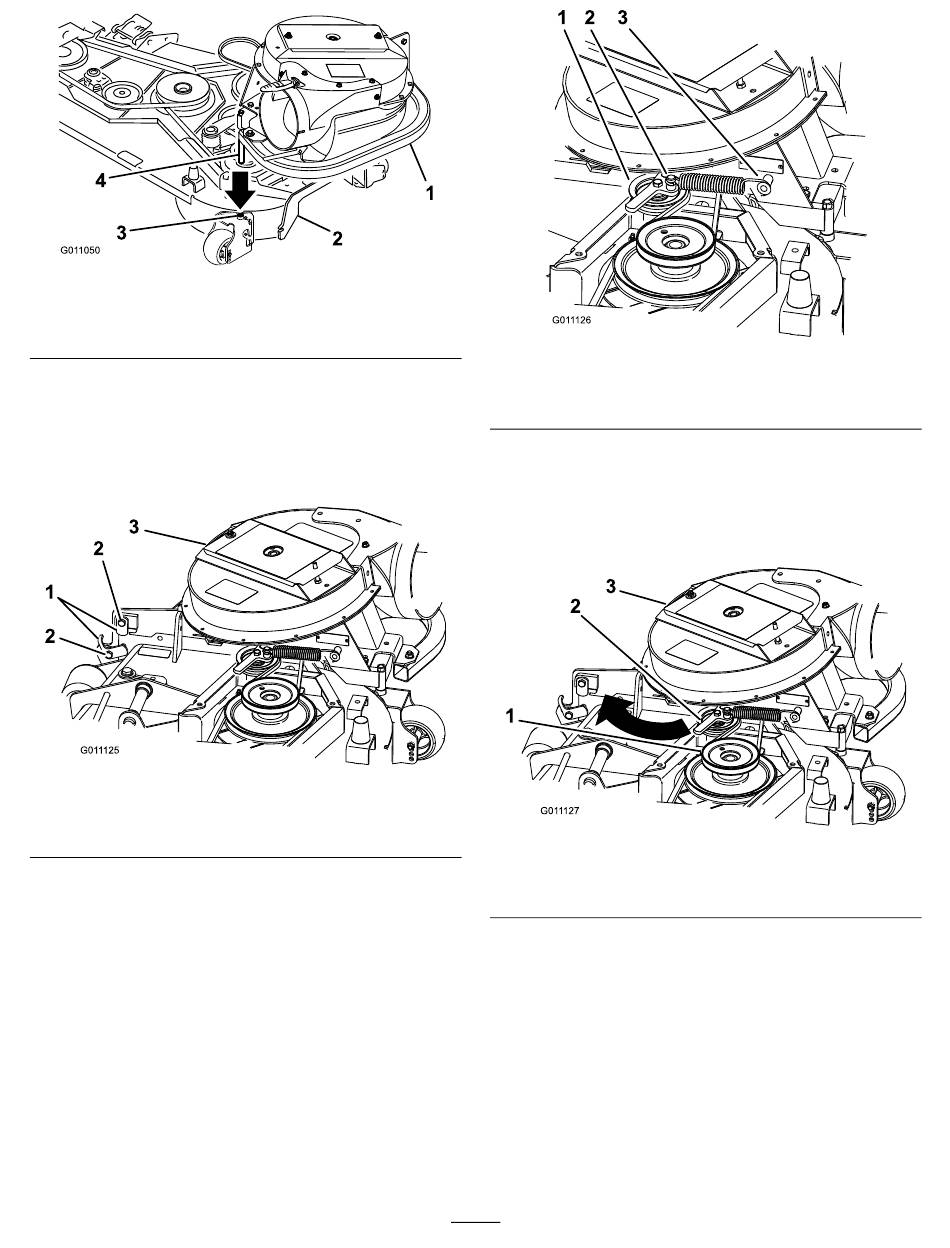

Figuur 16
1. Blazerconstructie
2. Maaidek
3. Sluit de blazerconstructie om te kijken of de
vergrendelingen juist zijn aangepast. Draai de
bout vaster of losser zodat de vergrendelingen de
blazerconstructie stevig tegen het maaidek houden,
maar nog wel met de hand kan worden losgemaakt
(Figuur 17).
Figuur 17
1. Vergrendeling
2. Bout
4. Bevestig de veer zoals wordt getoond in Figuur 18.
Zorg ervoor dat de haken zich in de juiste stand
bevinden.
3. Scharnieropening
4. Pen van blazerconstructie
3. Blazerconstructie
1. Veerbelaste spanpoelie
2. Kort haakuiteinde
5. Trek de veerbelaste spanpoelie terug en leid de riem
rond de poelie van het maaidek. Zorg ervoor dat de
riem op de juiste manier rond de poelies van de blazer
is geleid (Figuur 19).
6.
Draai de bouten van de vergrendeling vast.
1. Poelie van het maaidek
2. Veerbelaste spanpoelie
13
Figuur 18
3. Lang haakuiteinde
Figuur 19
3. Blazer
