1. Montagebeugel voor
verbinding
2. Bout (3/8 inch)
6
Montagebeugel voor
grasvanger bevestigen
Benodigde onderdelen voor deze stap:
1
Montagebeugel voor grasvanger
1
Verbinding
2
Kleine gaffelpen
2
Grote gaffelpen
2
Kleine borgpen
2
Grote borgpen
Procedure
1. Bevestig de verbinding aan de montagebeugel met een
kleine gaffelpen en een kleine borgpen (Figuur 8).

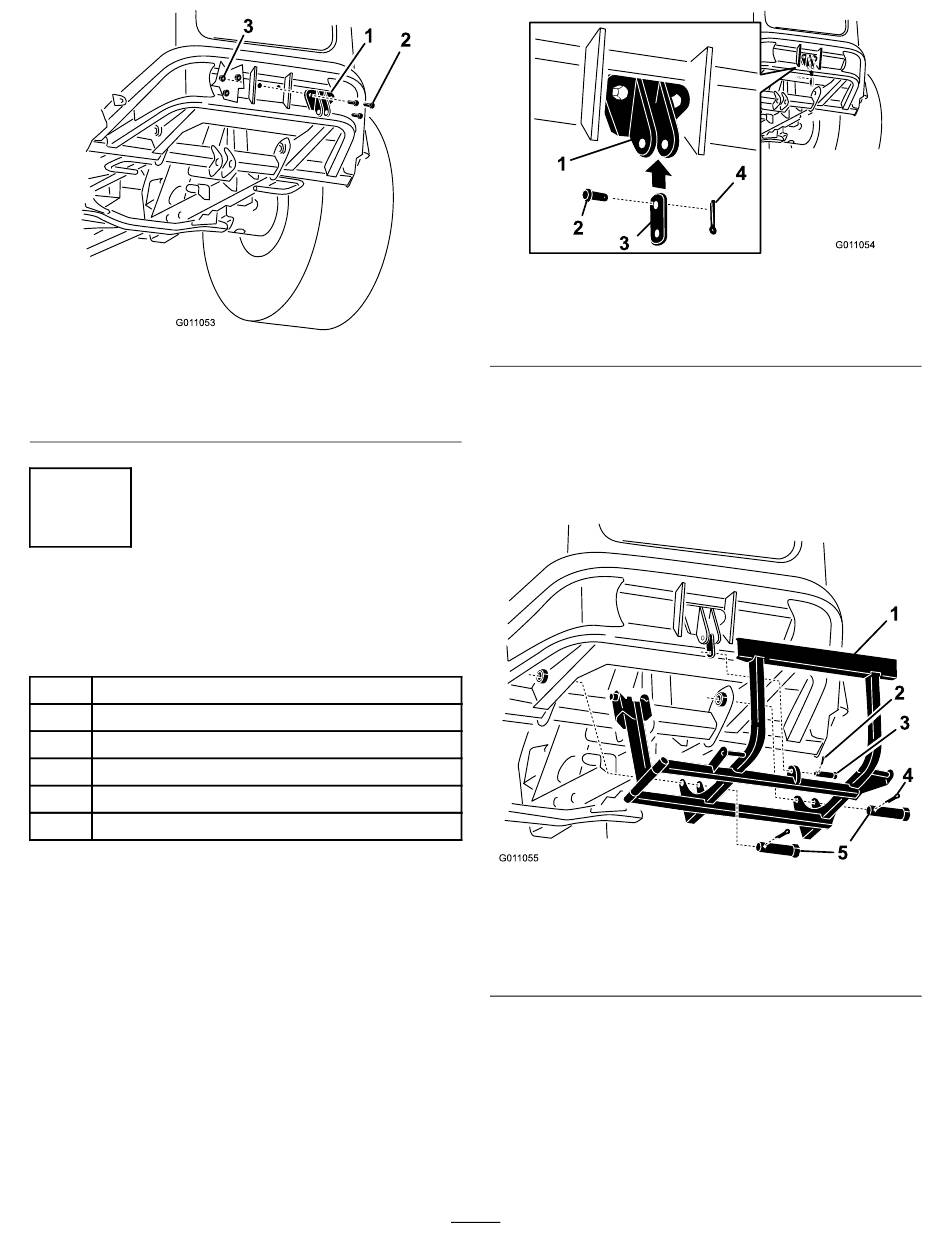

Figuur 7
3. Flensborgmoer (3/8 inch)
1. Montagebeugel voor
verbinding
2. Kleine gaffelpen
2. Bevestig de montagebeugels van de grasvanger aan de
onderzijde van de machine met 2 grote gaffelpennen
en 2 grote borgpennen (Figuur 9).
3. Draai de montagebeugel van de grasvanger en bevestig
deze aan de verbinding met een kleine gaffelpen en een
kleine borgpen (Figuur 9).
1. Montagebeugel voor
grasvanger
2. Kleine borgpen
3. Kleine gaffelpen
9
Figuur 8
3. Verbinding
4. Kleine borgpen
Figuur 9
4. Grote borgpen
5. Grote gaffelpen
